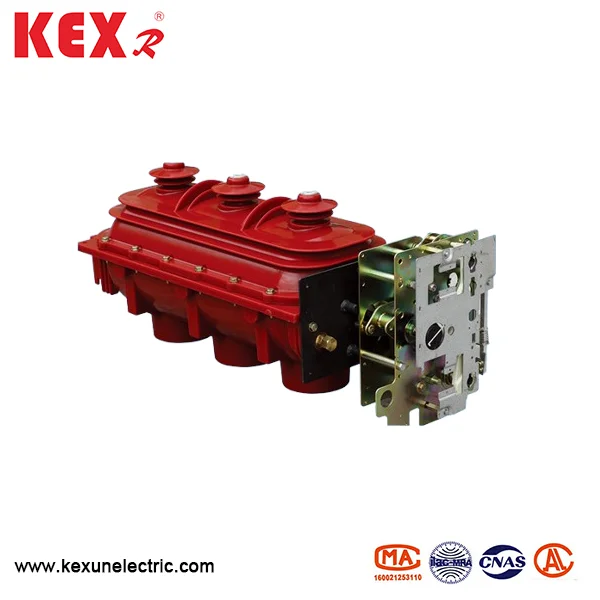

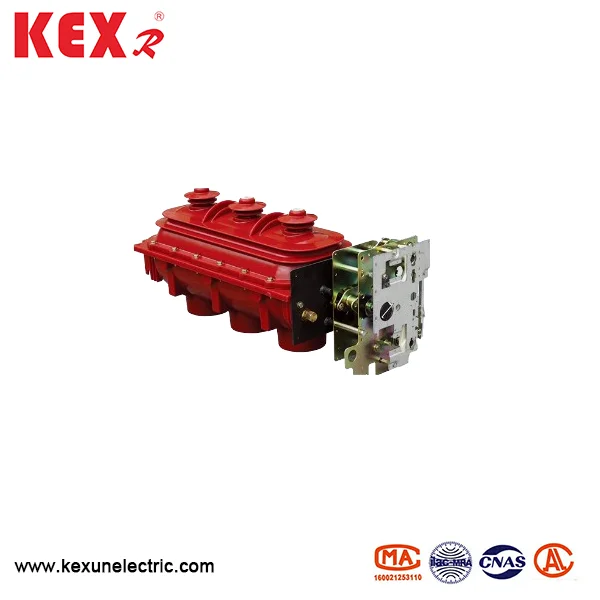

FLRN36-12D Tipi SF6 Yük açarı
Çin Fabrikindəki Kexun tərəfindən hazırlanan FLRN36-12D Tipi SF6 yük açarı SF6 qazından SF6 qazından istifadə edir və izolyasiya edilmiş mühitdir və qiymətləndirilmiş açar 12 kv. Keçiddə üç stansiya var: bağlanış, açma və topraklama. Kiçik həcm, rahat quraşdırma və istifadə və güclü ekoloji uyğunlaşma xüsusiyyətlərinə malikdir.
Model: N36-12D
Marka: KEXR
Model: N36-12D
Marka: KEXR
● Tətbiq sahəsi

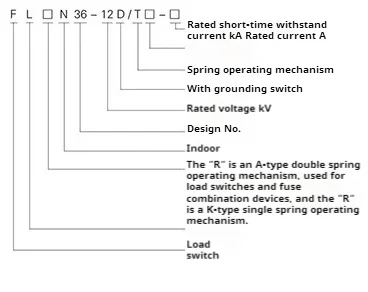

Bu yükləmə açarları flrn36-12d (k tipli tək yaz əməliyyat mexanizmi) və flrn36-12d / a (tipli bahar əməliyyat mexanizmi) bölünür. FLRN36-12D, bir yük açarı + sigortal birləşdirilmiş elektrik cihazına birləşdirilə bilər, elektrik təchizatı və yarımstansiyasının qorunması və nəzarətində istifadə edilə bilən elektrik avadanlığı, ring şəbəkə şkafları, kabel paylama qutuları və paylama kommutasiya stansiyaları üçün əlverişli elektrik avadanlıqları ilə birləşdirilə bilər.
Standarta cavab verin
IEC60265, IEC62271, GB3804, GB16926 və s.
● FLRN36-12D tipli SF6 yük açarının struktur üstünlükləri
▶ İzolyasiya edən qabıq: flrn36-12d tipli sf6 yük açarının əsas dövrə və əsas dövrə
Yaxşı izolyasiya performansının və çirklənmə mühitinin üstünlükləri olan Apgi prosesi ilə epoksi qatranın epoksi qatrasından hazırlanmış izolyasiya edilmiş bir qabığa möhürlənmişdir.
▶ İzolyasiya qabığı quruluşu: İzolyasiya qabığı yuxarı və aşağı izolyasiya örtüklərindən ibarətdir.
▶ Daxili qaz: SF6 qazı 0.4barın nisbi təzyiqi ilə doldurulur, buna görə də suonquru, qəza halında və fərdi təhlükəsizliyi təmin etmək üçün kabinetin arxa kanalına birbaşa püskürtülməsini təmin etmək üçün içəridədir.
▶ Qoruyucu tədbirlər: Aşağı izolyasiya örtüyü təhlükəsizliyi təmin etmək üçün partlayışa davamlı tədbirlər görür.
● Şərtlərdən istifadə
◆ Ətraf mühit temperaturu: Flrn36-12D tipli SF6 yük açarı
-40 ~ 40 ℃ olmalıdır
◆ Rütubət: Maksimum orta nisbi rütubət gündə 95% və ≤ ayda 100% -dir.
◆ hündürlük: FLRN36-12D tipli SF6 yük açarı aşağıda bir hündürlükdə quraşdırılmalıdır
2000m.
◆ Seysmik gücü: ≤8
◆ Ətrafdakı hava, korroziv, yanan qaz və su buxarı kimi aşkar çirklənmədən azad olmalıdır və tez-tez şiddətli titrəməsi olmamalıdır.
● FLRN36-12D tipli SF6 yük açarının texniki parametrləri
|
Maddə |
Vahidi |
FLRN36-12D / T630-20 Növü |
FLRN36-12D / 100-50 növü |
|
Qiymətləndirilmiş gərginlik |
Kv |
12 |
12 |
|
Qiymətləndirilmiş tezlik |
Hz |
50 |
50 |
|
Reytinqli cərəyan |
A |
630 |
100 |
|
1min güc tezliyi, gərginlik interfası / sınıqlara tab gətirir |
Kv |
42/48 |
42/48 |
|
Yıldırım impulsu gərginliyə interfaz / sınığına dözür |
Kv |
75/85 |
75/85 |
|
5 dəq 0.Gauge qiymətləndirilən güc tezliyi gərginliyə dözmək |
Kv |
24 |
24 |
|
Termal sabitlik cari 3 saniyə / 2 saniyə |
Bu |
20/20 |
20/20 |
|
Dinamik sabit cərəyan (zirvə) qiymətləndirilib |
Bu |
50/50 |
50/50 |
|
Qısamüddətli Qısa Dövrə Bağlama Cari |
Bu |
50/50 |
125/50 |
|
Qapalı qapalı döngə kəsilməsi cərəyan |
A |
630 |
|
|
Aktiv yükü kəsilən cərəyan |
A |
630 |
|
|
Qiymətləndirilən kabel doldurma cərəyan |
A |
10 |
10 |
|
Qısamüddətli Qısa Dövrə qırılma cərəyanı |
Bu |
|
50 |
|
Transfer cərəyanı |
A |
|
1700 |
|
Sigtion növü |
|
|
XRNT-12KV / 100A |
|
Sigorta Təsiri enerji atır |
J |
|
1 ± 0.5 |
|
Mexaniki həyat |
Vaxt |
5000/2000 |
3000/2000 |
|
İttiham olunan orqanlar və nisbi hava izolyasiyası arasındakı məsafə |
mm |
≥125 |
≥125 |
|
SF6 qaz təzyiqi |
çubuq |
0.4 |
0.4 |
|
Açılış və bağlanmasının sinxronizasiyası |
ms |
≤2 |
≤2 |
|
Əsas dövrə müqaviməti |
körpə |
≤65 |
≤65 |
