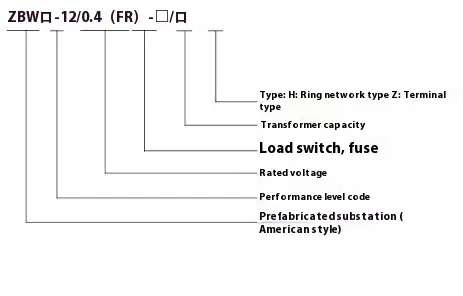

Əvvəlcədən quraşdırılmış Amerika qutusu tipli kabinet

● Məhsul üstünlükləri

1. Əvvəlcədən quraşdırılmış Amerika qutusu tipli kabineti kompakt və standart quruluşa malikdir, kiçik döşəmə sahəsi, eyni tutumu olan Avropa tipindən daha azdır.

2. möhürlənmiş, izolyasiya edilmiş quruluş, güclü təhlükəsizlik.

3. Əvvəlcədən quraşdırılmış Amerika qutusu tipli kabinet, aşağı itkisi, aşağı səs-küy, aşağı temperatur, güclü həddindən artıq yükləmə qabiliyyəti, qısa dövrə müqaviməti və güclü təsir müqaviməti olan transformatorlar məhsulun yüksək performansını təmin edir.

4. Müştərilərin xüsusi ehtiyaclarını ödəmək və fərqli istifadə ssenariləri ilə məşğul olmaq üçün müxtəlif həlləri qəbul edin.

● kabinetin quruluşu

◆ ümumi layout

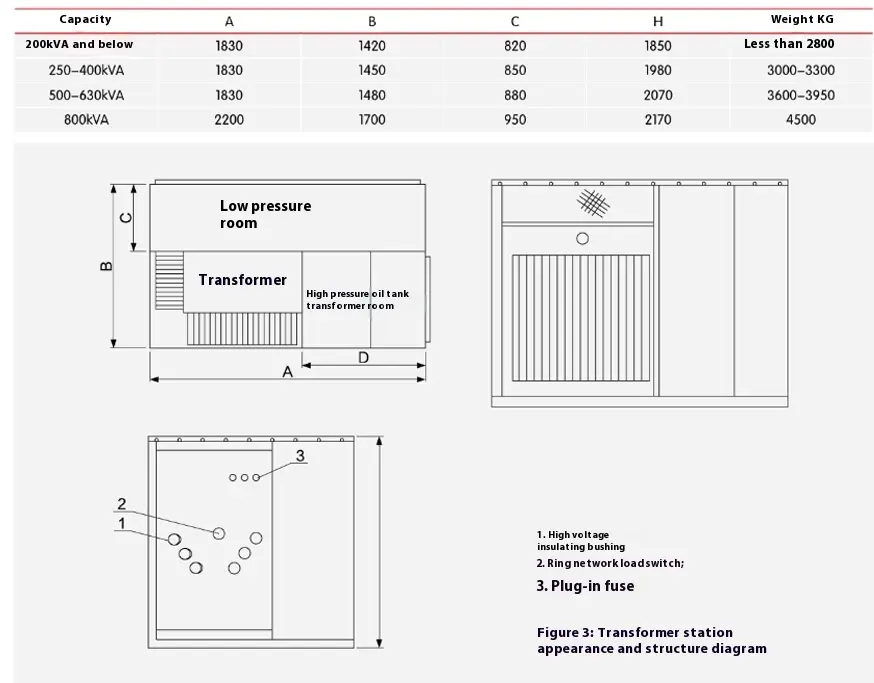

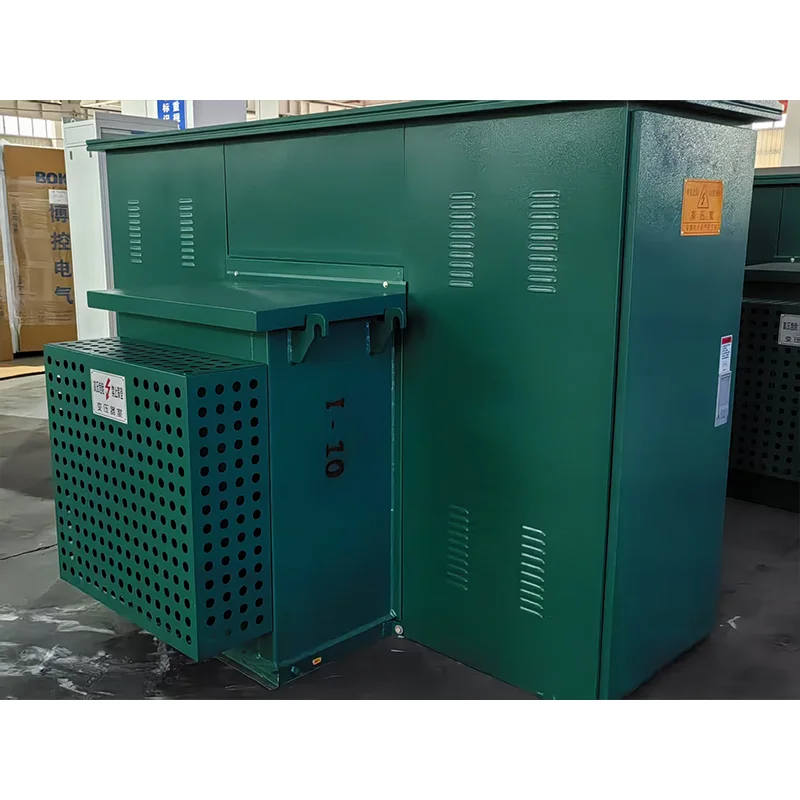

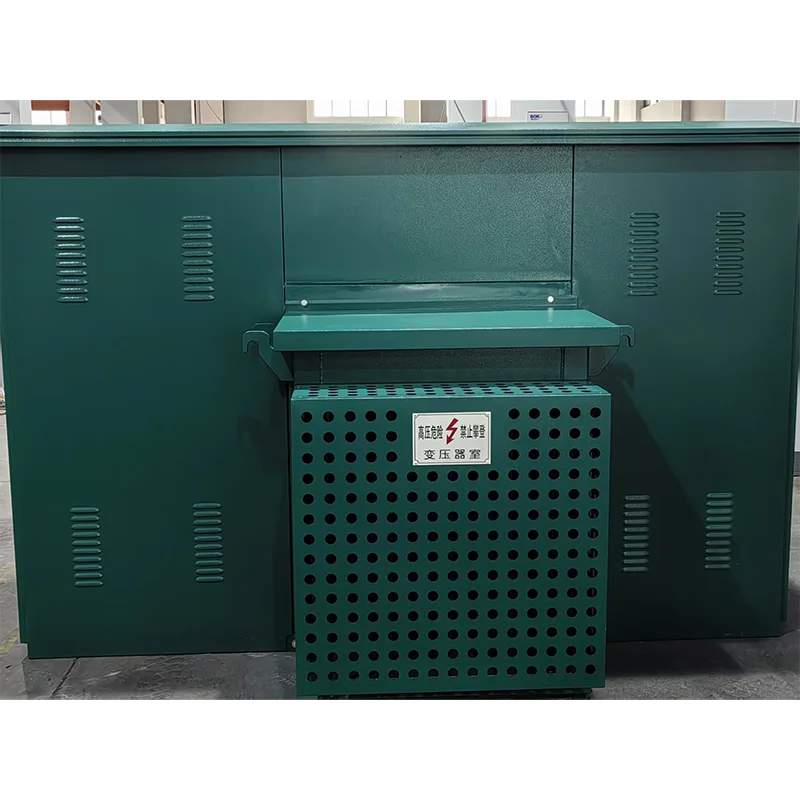

Əvvəlcədən quraşdırılmış Amerika qutu tipli şkafın görünüşü və quruluşu 2 və 3-cü rəqəmlərdə göstərilir. Neft tankı iki hissəyə bölünür, yuxarı hissəsi yüksək təzyiqli neft tankıdır və aşağı hissəsi transformator yağı tankıdır. İki hissə yalnız elektrikli və yağ bloklandı. Şematik diaqram Şəkil 1-də göstərilir, burada "Mən" və "i" xətləri loop şəbəkə qidalandırıcılarıdır, "LL" filialları transformator filiallarıdır və "V" aşağı gərginlikli çıxışdır. Şkaf hər iki ring şəbəkəsi enerji təchizatı sistemində və terminal sistemində istifadə edilə bilər və dönüşüm çox rahatdır. Xəttin yemi və "lⅲ" filialı ring şəbəkəsinin yük açarı ilə dəyişdirilir. Eyni zamanda, transformatorun yüksək gərginlikli tərəfinin daxil olan terminalı, qısa dövrə çatışmazlığını və həddindən artıq yük və həddindən artıq yük və həddindən artıq yük və həddindən artıq yükləmə və həddindən artıq yükləmə və temperaturun qorunması üçün ehtiyat qoruma qoruyucuları və plug-in sigortaları ilə təchiz edilmişdir. Eyni zamanda, yüksək gərginlikli ekran cihazları və ildırım həbsləri də quraşdırıla bilər. Transformatorun aşağı gərginlikli sonu bir metr və aşağı gərginlikli bir dövrə qırandan keçdikdən sonra çıxır.

◆ transformator

Əvvəlcədən quraşdırılmış Amerika qutusu tipli kabinet, aşağı itkisi, aşağı temperaturun artması və aşağı səs-küylü üç fazalı yağlı transformator qəbul edin. Tamamilə möhürlənmiş quruluş havanın çirklənməsini və nəm nəticəsində yaranan izolyasiya pozulmasını təsirli şəkildə təcrid edir. Yağ tankının büzməli təbəqəsi istilik dağılması və soyutma funksiyalarına malikdir və daxili təzyiqləri effektiv şəkildə azaldır.

◆ İki stansiya terminalının yük açarı

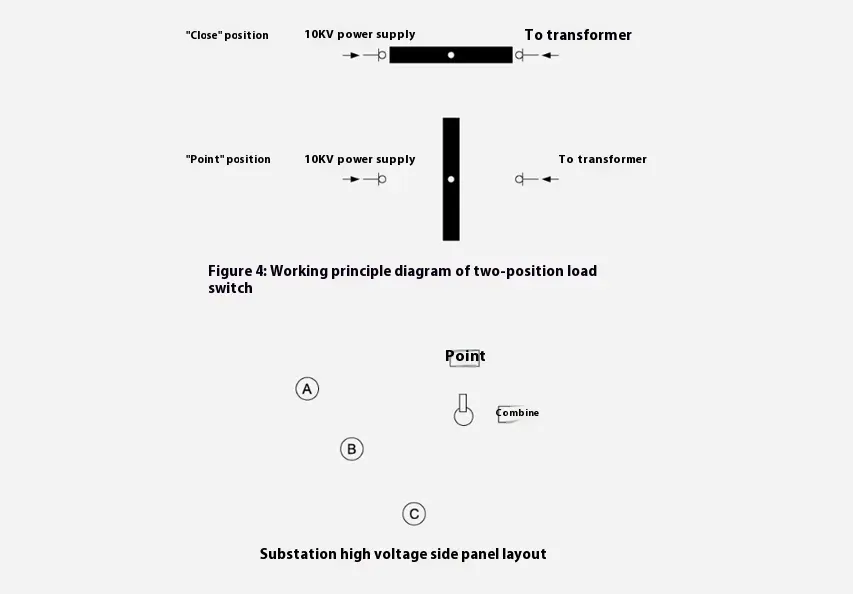

Onun struktur diaqramı Şəkil 4-də göstərilir, burada "mən" yüksək gərginlikli bir terminala qoşulub. Əməliyyat zamanı istifadəçi xüsusi əməliyyat sapını yük açarının fırlanan şaftına daxil edir və 90 dərəcə saat yönünün əksinə daxil edir və yük açarı "Off" mövqeyinə çevrilir. Terminal yük açarı yalnız terminal enerji təchizatı rejimində transformator filialını kəsir və ya plug-in sigorta nüvəsini əvəz edərkən işləyir, buna görə terminal mənfi yük açarı yalnız iki mövqeyi və əməliyyat qüvvəsi də kiçik olduğuna görə kiçikdir. Neft çirkliliyində neft çirkliliyini azaltmaq üçün istifadəçi, təzyiq yan yükünü azaltmaq üçün yük açarı işlətmədən əvvəl istifadəçi aşağı gərginlikli keçidin söndürülməsi təklif olunur.

◆ Qoruma qoruyucu

Əvvəlcədən quraşdırılmış Amerika qutusu tipli kabinetinin qorunması sigortası, transformator filialındakı plug-in füsunları olan serialda (şəkil 2-də R1 və R2-də R1 və R2-də R1 və R2-də R1 və R2-də R1 və R2-ə bax) serialı ilə birləşdirilmişdir. Nazirlər Kabinetinin içərisində qısa bir dövrə qüsuru olduqda, buna görə əsmək ehtimalı çox aşağıdır. Yuxarı neft tankında quraşdırılmışdır və yenilənmək olarsa, neft tankı açılmalıdır.

Tip tipli sigorta

Əriyən nüvəsinin ikili həssaslığı var (temperatur və cərəyan), yəni yükləmə tərəfi (həddindən artıq yük və ya həddindən artıq temperatur) olduqda əriyir. Plug-in Sigortası və Yedekləmə Qoruma Sigortası, kiçik cərəyan (bir neçə dəfə bir neçə dəfə bir neçə dəfə), maksimum qırılma cərəyanı 50K-ə qədər olan seriallarda istifadə olunur.

Qeyd:

1. Cədvəldə sadalananların hamısı sigortaların reytinqidir. Əvvəlcədən quraşdırılmış Amerika qutusu tipli şkafın içərisində qısa bir dövrə qüsuru olduqda ehtiyat qorumağın qorunması yalnız partlayır.

2. Seçilmiş transformator yalnız DYN11-nin əlaqə rejimi üçün uyğundur.

3. Daxil edilmiş sigortu seçərkən, 300-cü il ərzində transformatorun tam gücü olan 3-4 dəfə 3-4 dəfə əridir və eyni zamanda, 0.1s istifadə edildikdə, transformatorun tam gücü olan 12 dəfə əriyilməməlidir.

4. IEC standartlarına görə, sigorta -25 ℃ + 40 ℃-nin siyasi diapazonunda işləyə bilər. Neft temperaturu + 40 ℃ -dən yüksək olduqda, sigorta cərəyanı hər 1 ℃ artım üçün 1% azaldılmalıdır.

◆ dirsək növü və "t" tipli kabel başlığı

Yüksək gərginlikli daxil olan və 12kv əvvəlcədən quraşdırılmış Amerikan qutu tipli kabinet, kabel daxil olan və gedən xətləri qəbul edən və yüksək gərginlikli enerji təchizatı epoksi tökmə izolyasiya qolları ilə neft anbarından çıxarılır. Zavodun testini və istifadəçinin qəbul imtahanından asanlaşdırmaq üçün izolyasiya qolları özləri, gərginliyə dözmək və ildırım impulsuna dözmək üçün 10KV güc tezliyinə tab gətirmək qabiliyyətinə malikdirlər. Kabel başını quraşdırmadan əvvəl, istifadəçinin ildırım həbsləri tələb etdiyini bilmək lazımdır. Lazım gələrsə, döngənin gələn və gedən xətlərində izolyasiya edən qolların bir dəsti ikiqat keçid növü, digər dəstlər tək keçid növünü qəbul edir.

Kabel bölməsinə uyğun bir dirsək və ya t şəkilli kabel başlığı seçin, daxili və xarici səthlərini və izolyasiya olunan qolun səthini təmizləyin, qolu səthində bir az 7501 vakuum silikon yağını çəkin və kabel işinin xüsusi quraşdırma xüsusiyyətlərinə görə quraşdırın. İki keçid izolyasiya qolunun digər ucunda, eyni şəkildə xüsusi olaraq möhürlənmiş sink oksidi arestini quraşdırın. Kabel başının quraşdırılması üçün təlimatlara baxın.

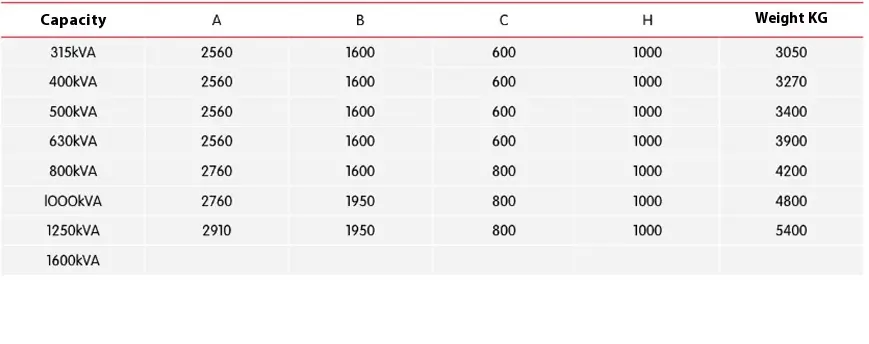

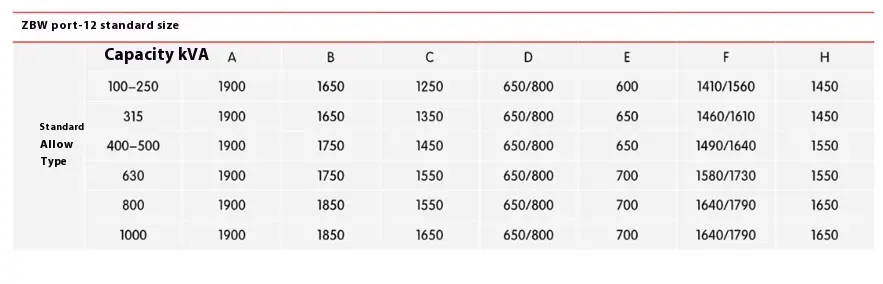

● Əvvəlcədən quraşdırılmış Amerika qutusu tipli kabinetin ölçüləri
