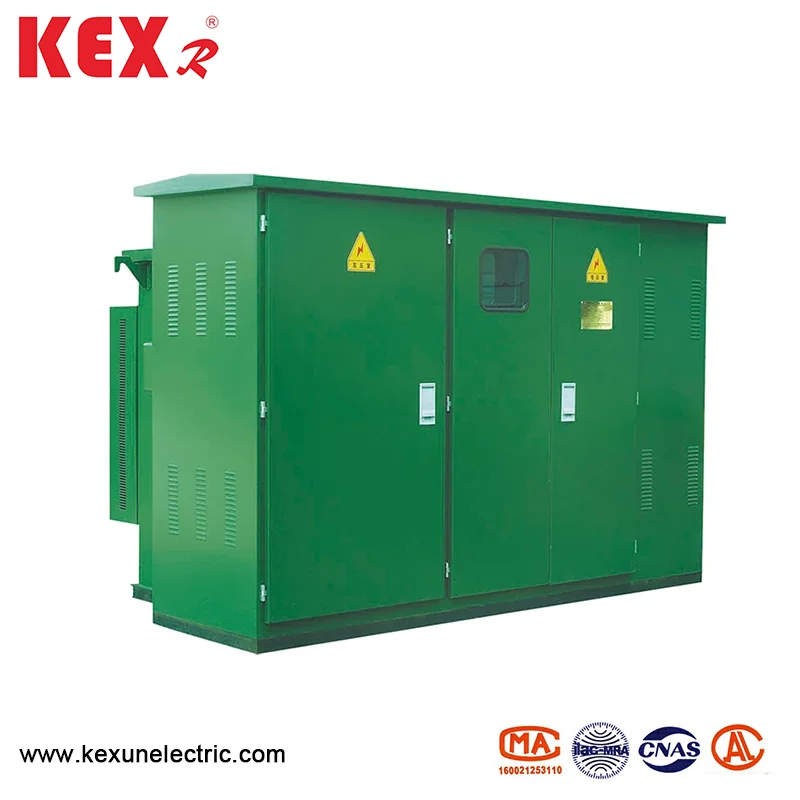

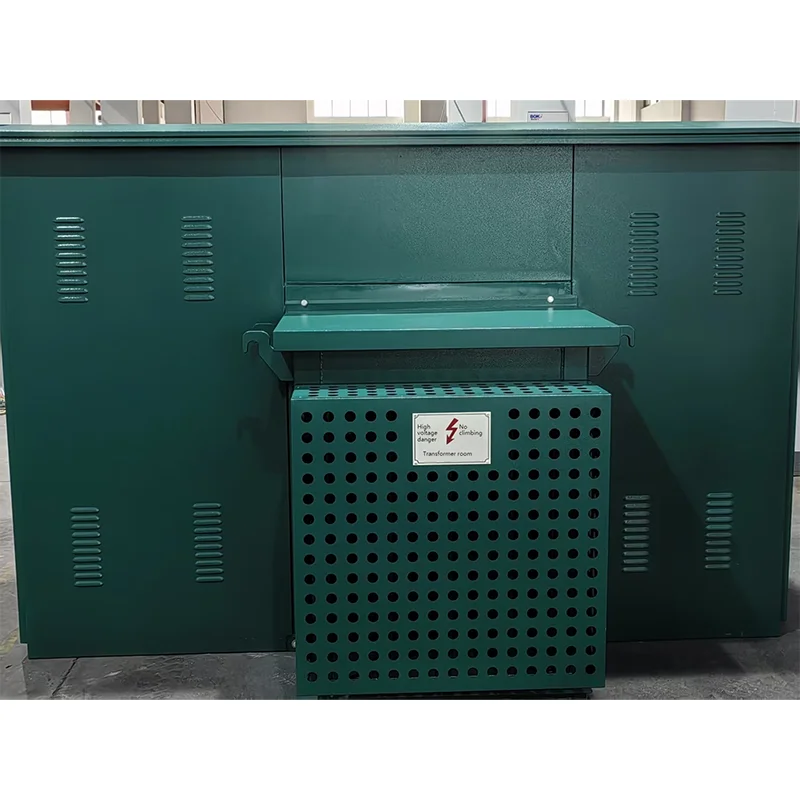

Əvvəlcədən quraşdırılmış Amerika qutusu tipli yarımstansiyası

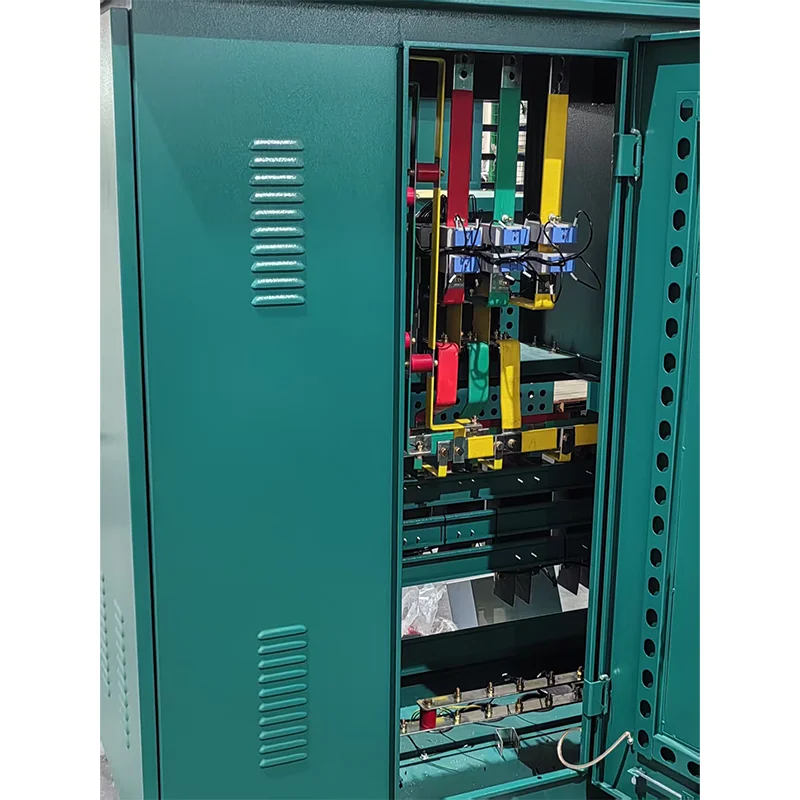

● Məhsul quruluşu xüsusiyyətləri

◆ ZBW-12 Əvvəlcədən quraşdırılmış Amerika qutusu tipli yarımstansiyası kompakt quruluşa və kiçik həcmdə, bu da yerli Avropa qutusu transformatorunun yalnız 1/3 ~ 1,5-i olan, beləliklə döşəməni çox azaldır.

◆ Səndlik tam möhürlənmiş və tam izolyasiya edilmiş quruluşu, izolyasiya məsafəsi olmadan və şəxsi təhlükəsizliyi etibarlı şəkildə qoruyur.

◆ Yüksək gərginlikli naqillər, həm ring şəbəkəsi, həm də terminal, çevik enerji təchizatı rejimi və yüksək etibarlılıq üçün istifadə edilə bilər.

◆ Əla transformator performansı: aşağı itkisi, aşağı səs-küy və aşağı temperatur artımı; Güclü həddindən artıq yükləmə qabiliyyəti, qısa dövrə müqaviməti və təsir müqaviməti.

The Sxemə görə seçilə bilən və ya özünüz tərəfindən hazırlanmış hər cür aşağı gərginlikli yem tələblərinə cavab verin.

● Texniki parametrlər cədvəli

● qoruyucu

Əvvəlcədən quraşdırılmış Amerika qutusu tipli yarımstansiyasının yüksək gərginlikli tərəfi, prinsipial, iqtisadi və etibarlı olan ehtiyat qoruma qoruyucu sigorta və plug-in sigortasının bağlantısı ilə tam məsafədən qorunmaqla təmin edilir; Yedekləmə qoruması sigorta, böyük qırılma qabiliyyəti olan yağla batarlanan yüksək gərginlikli cari məhdudlaşdırıcı bir sigortadir. Yalnız transformator daxili uğursuz olduqda, plug-in sigortası, cari və temperaturun ikiqat qorunması təmin edə bilən ikili həssas bir sigorta ilə təchiz edilmişdir. İkiqat həssas sigorta partladıqdan sonra, sigorta nüvəsi saytda asanlıqla əvəz edilə bilər.

● Quruluş və əməliyyat ardıcıllığı

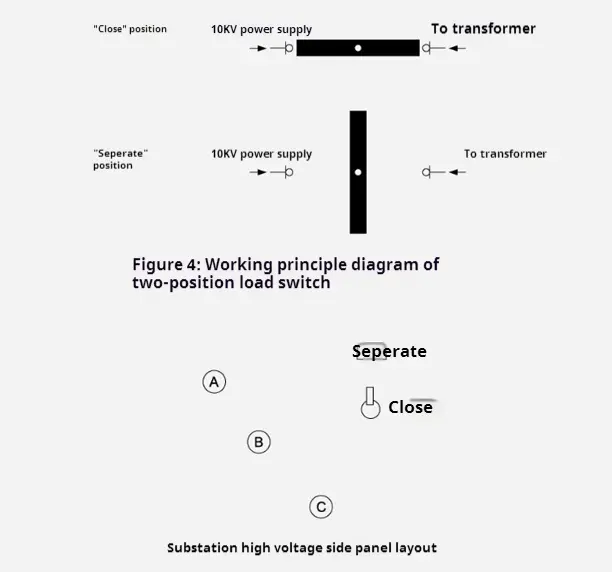

1. Layihə

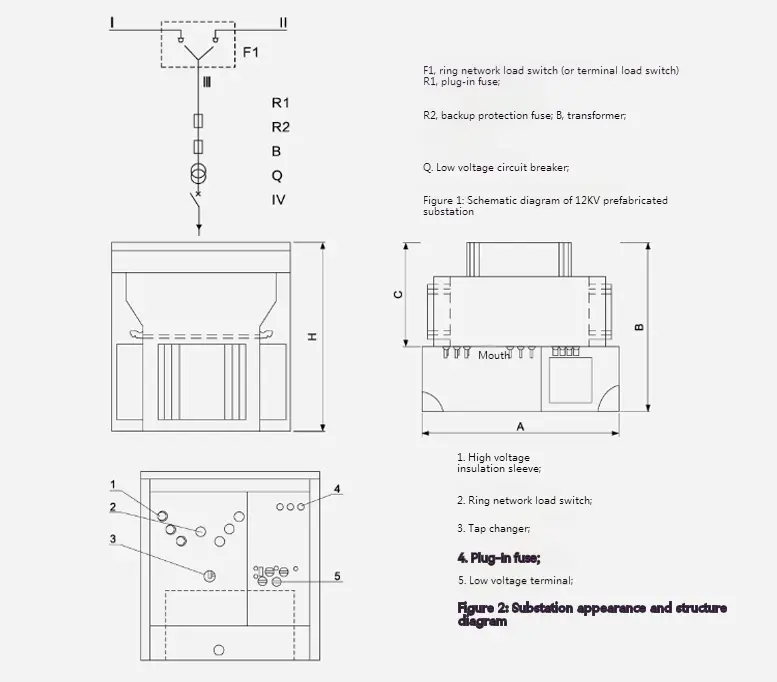

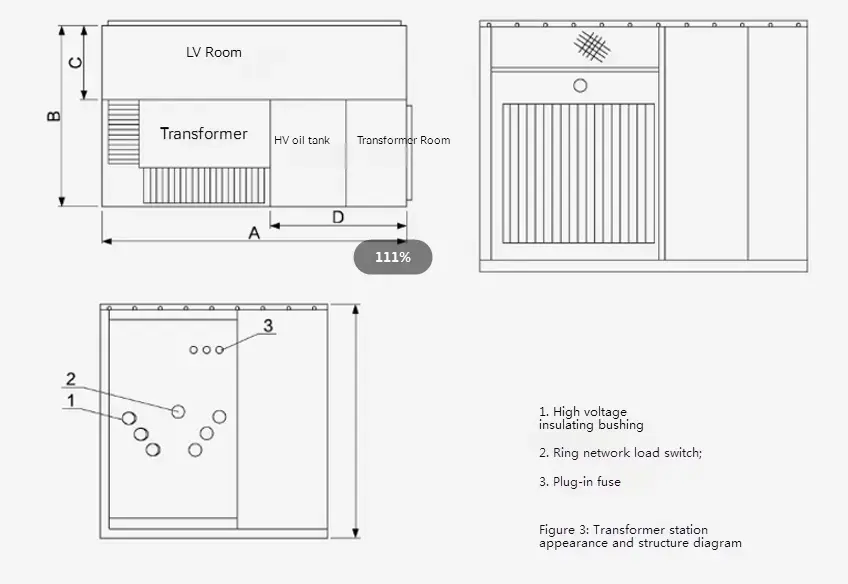

10KV ZBW-12 əvvəlcədən quraşdırılmış Amerika qutusu tipli yarımstansiyasının forması və quruluşu üçün Şəkil 2 və Şəkil 3-ə baxın. Neft tankı iki hissəyə bölünür: yuxarı hissəsi yüksək gərginlikli yağ tankıdır və aşağı hissəsi transformator yağı tankıdır. İki hissə yalnız elektriklə əlaqəlidir, ancaq yağ bloklanır. Şematik diaqram Şəkil 1-də göstərilir, burada "Mən" və "i" xətləri loop şəbəkə qidalandırıcılarıdır, "LL" filialları transformator filiallarıdır və "V" aşağı gərginlikli çıxışdır. Substation həm ring şəbəkəsi enerji təchizatı sistemində və terminal sistemində istifadə edilə bilər və dönüşüm çox rahatdır. Xəttin yemi və "lⅲ" filialı ring şəbəkəsinin yük açarı ilə dəyişdirilir. Eyni zamanda, transformatorun yüksək gərginlikli tərəfinin daxil olan terminalı, qısa qapanma qüsurunu və həddindən artıq araşdırma və budağın qorunmasını qorumaq üçün ehtiyat qoruma qoruyucuları və plug-in sigortaları ilə təchiz edilmişdir. Eyni zamanda, yüksək gərginlikli ekran cihazları və ildırım həbsləri də quraşdırıla bilər. Transformatorun aşağı gərginlikli sonu bir metr və aşağı gərginlikli bir dövrə qırandan keçdikdən sonra çıxır.

Ölçülər və çəki

2. Transformator

KEXR Əvvəlcədən quraşdırılmış Amerika qutusu tipli yarımstansiyası Yeni S9 və S11 seriyasını qəbul etdi Üç fazalı yağı su basan transformatorların aşağı yüklənməməsi, aşağı temperaturun aşağı, aşağı səs-küy və aşağı hündürlüyü var. Yükləmə itkisi və yükləmə itkisi, hazırda daxili qabaqcıl səviyyəyə çatan orijinal S9 transformatoru olanlardan daha aşağıdır. Transformator, havanın çirklənməsini və nəm nəticəsində yaranan izolyasiya pozulmasını təsirli şəkildə təcrid edən tam möhürlənmiş quruluşdur. 40-90mm olan bir hava yastığı, neft tankının rolunu oynaya və yağ tank qabığının büzmələri ilə birlikdə soyutma və daxili təzyiqləri effektiv şəkildə azalda bilər.

Ölçülər və çəki

3. Yedəkləmə qoruma qoruyucu

Transformator filialında plug-in sigortası olan serialda (şəkil 2-də R1 və R2-də R2-də R2 və R2-də R2-ə baxın) qoşulmuşdur. Yarımstansiyanın içərisində qısa bir dövrə qüsuru olduqda, buna görə əsmək ehtimalı çox aşağı olar. Yuxarı neft tankında quraşdırılmışdır və yenilənmək olarsa, neft tankı açılmalıdır.

4. Sigtion sigti

◆ əriməsi nüvəsinin ikili həssaslığı (temperatur və cari) var, yəni yükləmə tərəfi (həddindən artıq yükləmə və ya həddindən artıq temperatur) olduqda əriyir. Plug-in Sigortası və Yedekləmə Qoruma Sigortası, kiçik cərəyan (bir neçə dəfə bir neçə dəfə bir neçə dəfə), maksimum qırılma cərəyanı 50K-ə qədər olan seriallarda istifadə olunur.

◆ Yedek sigortasının və plug-in sigortasının ağlabatan uyğunluğu bütün yarımstansiyanın performansına birbaşa təsir göstərir. Yalnız 10KV-nin əvvəlcədən quraşdırılmış Amerika qutu tipli yarımstansiyasında yalnız Sigorta Seçim Təlimatlarının bir hissəsi üçün aşağıdakı cədvələ baxın. DİQQƏT: Digər yarımstansiyalar üçün uyğun deyil.

● Əvvəlcədən quraşdırılmış Amerika qutusu tipli yarımstansiyanın kontur ölçüsü
