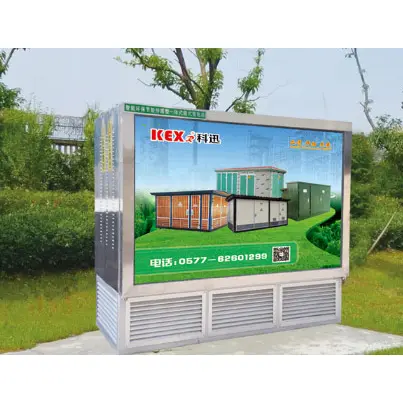

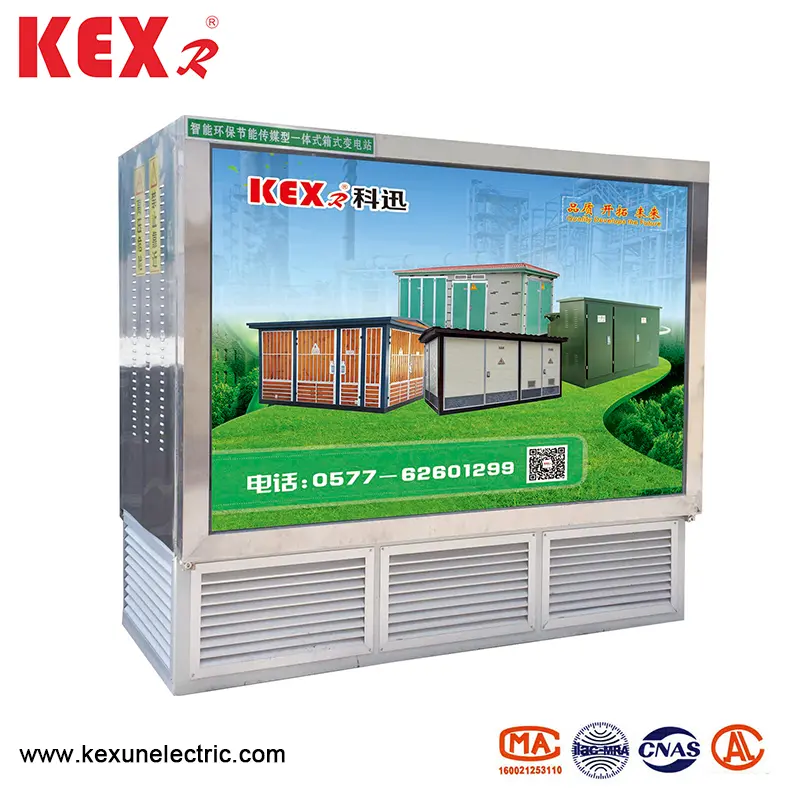

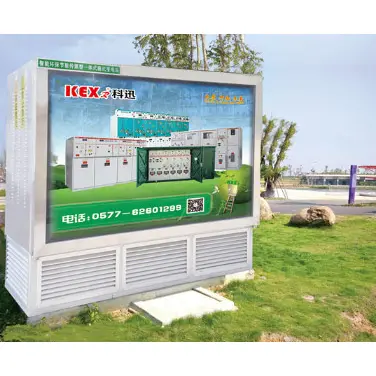

Landşaft basdırılmış qutu transformatoru

YBD-12 mənzərəsi basdırılmış qutu transformatoru, yüksək gərginlikli kommutasiya, transformator, aşağı gərginlikli paylama cihazlarını və digər əsas elektrik avadanlıqlarını qismən və ya tamamilə dəfn edən kompakt güc çevrilmə və paylama avadanlığıdır. Bu, ənənəvi qutu tipli transformatorun funksional üstünlüklərini yeraltı quraşdırma xüsusiyyətləri ilə birləşdirir və şəhər paylayıcı şəbəkələrində, mənzərə sahələrində, yaşayış yerlərində və digər yerlərdə yüksək səviyyəli, səs-küyə nəzarət və kosmik istifadəyə malik digər yerlərdə geniş istifadə olunur.

◆ Məhsul komponentləri

YBD-12 mənzərə basdırılmış qutu transformatoru ümumiyyətlə aşağıdakı hissələrdən ibarətdir.

1. yeraltı hissə

▶ dəfn olunan transformator: Quru transformator və ya yağ batan transformator ümumiyyətlə istifadə olunur (xüsusi möhürləmə və suya davamlı dizayn tələb olunur).

▶ Yüksək gərginlikli bir vahid: Yüksək gərginlikli gələn kabinet, yük açarı, sigorta və s. Və dizaynın bir hissəsi tam izolyasiya edilmiş və tam möhürlənmiş quruluşu qəbul edir.

▶ Aşağı gərginlikli birlik, aşağı gərginlikli paylama şkafı, ağıllı monitorinq sistemi və s. Və bəzi modellər avtomatik qorunma cihazlarını birləşdirir.

2. yer hissəsi

▶ Torpaq güc paylama şkafı (isteğe bağlı): Bəzi modellər asan işləmə və istismar üçün yerüstü aşağı gərginlikli enerji paylama şkafını saxlayır.

▶ Lyuk / havalandırma şaftı: Avadanlıqların istismarı, istilik yayılması və kabel girişi üçün istifadə olunur.

▶ Landşaft Shell (isteğe bağlı): yaşıl qutu, bədii modelləşdirmə və s. Və ətraf mühitə inteqrasiya edilə bilər.

◆ Əsas xüsusiyyətlər

YBD-12 mənzərəsi basdırılmış qutu transformatoru əsas xüsusiyyətlər aşağıdakı kimidir

◆ Tipik tətbiq ssenariləri

▶ Şəhər ictimai məkanı: parklar, meydanlar, piyada küçələri və digər landşaft sahələri.

▶ Yaşayış / kommersiya sahəsi: Ənənəvi qutu transformatorunun böyük bir ərazini tutması və görünüşünə təsir etdiyi problemi həll edin.

▶ Nəqliyyat vasitələri: metro stansiyası, şarj stansiyası, küçə lampası paylanması və s.

▶ Müvəqqəti güc istehlakı: tikinti sahələri, sərgilər və sürətli yerləşdirilməsinə ehtiyacı olan digər hallar.

Tip seçimində diqqəti ehtiyacı olan məsələlər

▶ Geoloji şərtlər: yeraltı suyun səviyyəsinin çox yüksək olduğu və ya torpaq yumşaq olduğu ərazidən qaçınmaq üçün suya davamlı qiymətləndirmə lazımdır.

▶ Transformator Gücü: Mənzərə 50 kVa ~ 1600kva üçün ümumiyyətlə uyğun bir qutu transformator potensialının transformator potensialı və istilik yayılması böyük tutum üçün gücləndirilməlidir.

▶ Baxım rahatlığı: Baxım və qaldırma sahəsi dizayn zamanı qorunmalıdır.

Ənənəvi qutu transformatoru ilə müqayisədə

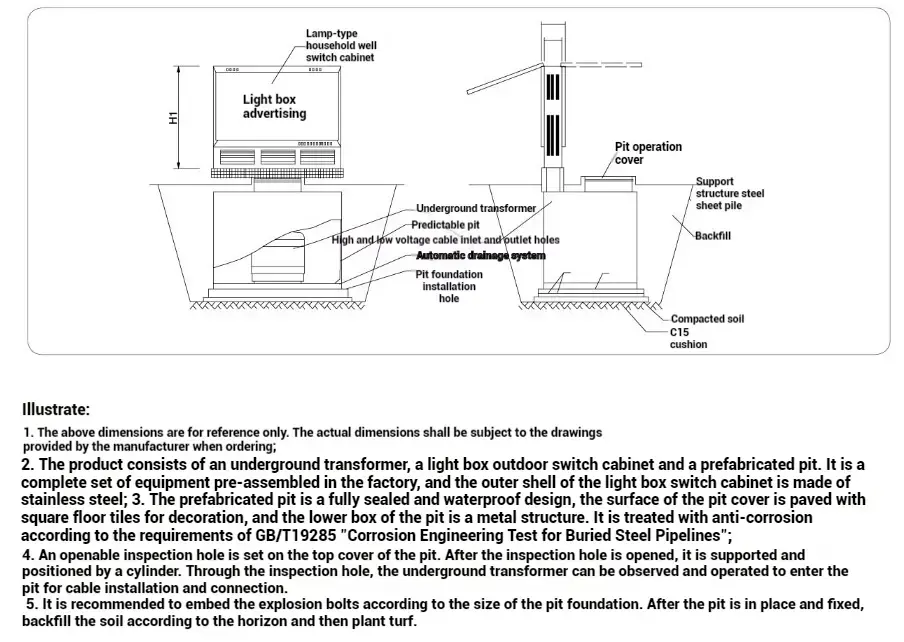

● Quraşdırma və ölçü rəsm

Bütövlükdə, bundan əvvəl bəyənilən qutu transformatoru, incə şəhər inşası və yaşıl və aşağı karbon inkişafının tələbi üçün xüsusilə uyğun olan intensiv, ağıllı və ətraflı bir paylama bir paylama həllidir. Onun əsas üstünlüyü məkana qənaət etmək, estetikasını yaxşılaşdırmaq və səs-küyü azaltmaq üçün yerləşir, lakin geoloji şərait, istismar və texniki xidmət tələblərinə və xərclərə görə hərtərəfli seçilməlidir. Gələcəkdə ağıllı şəhərlərin inkişafı ilə dəfn edilmiş qutu yarımstansiyası, paylama şəbəkəsinin yenilənməsi üçün vacib seçimlərdən birinə çevriləcəkdir.
