Niyə getdikcə daha çox müştəri C-GIS-i seçir?

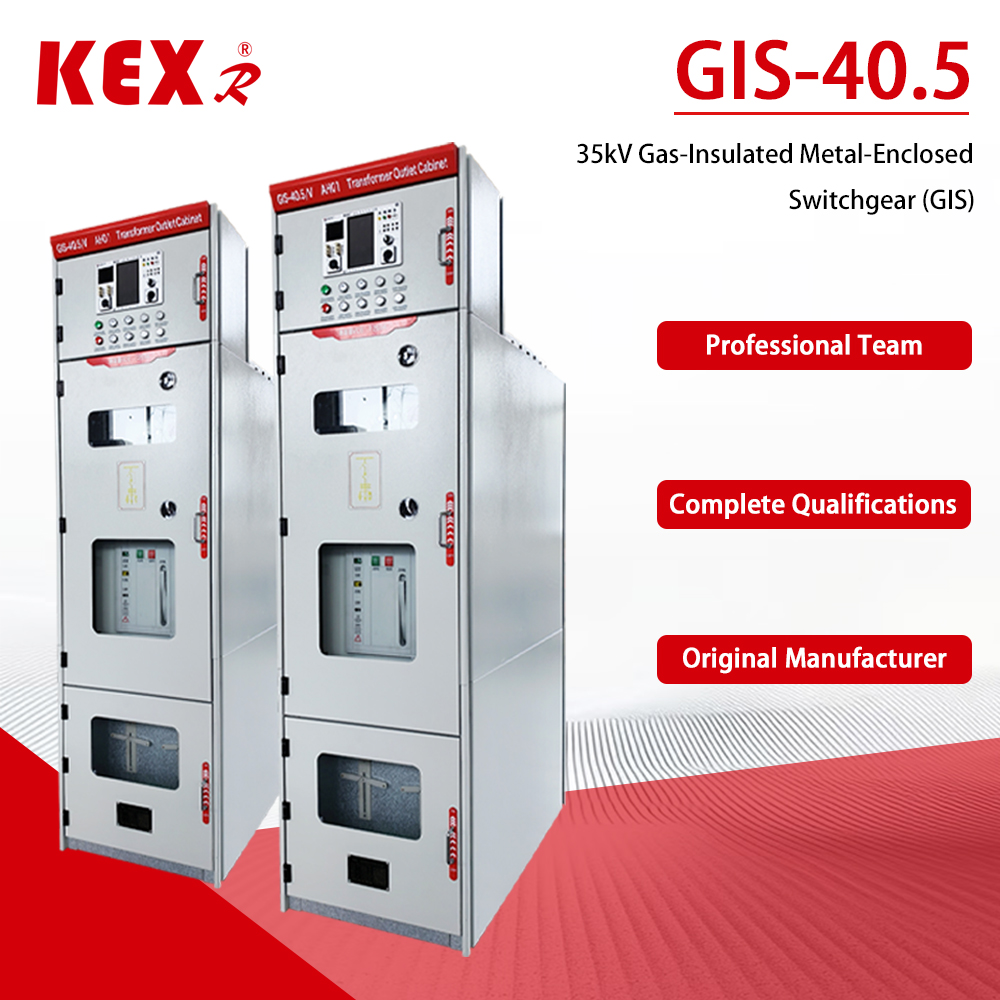

C-GIS nədir?

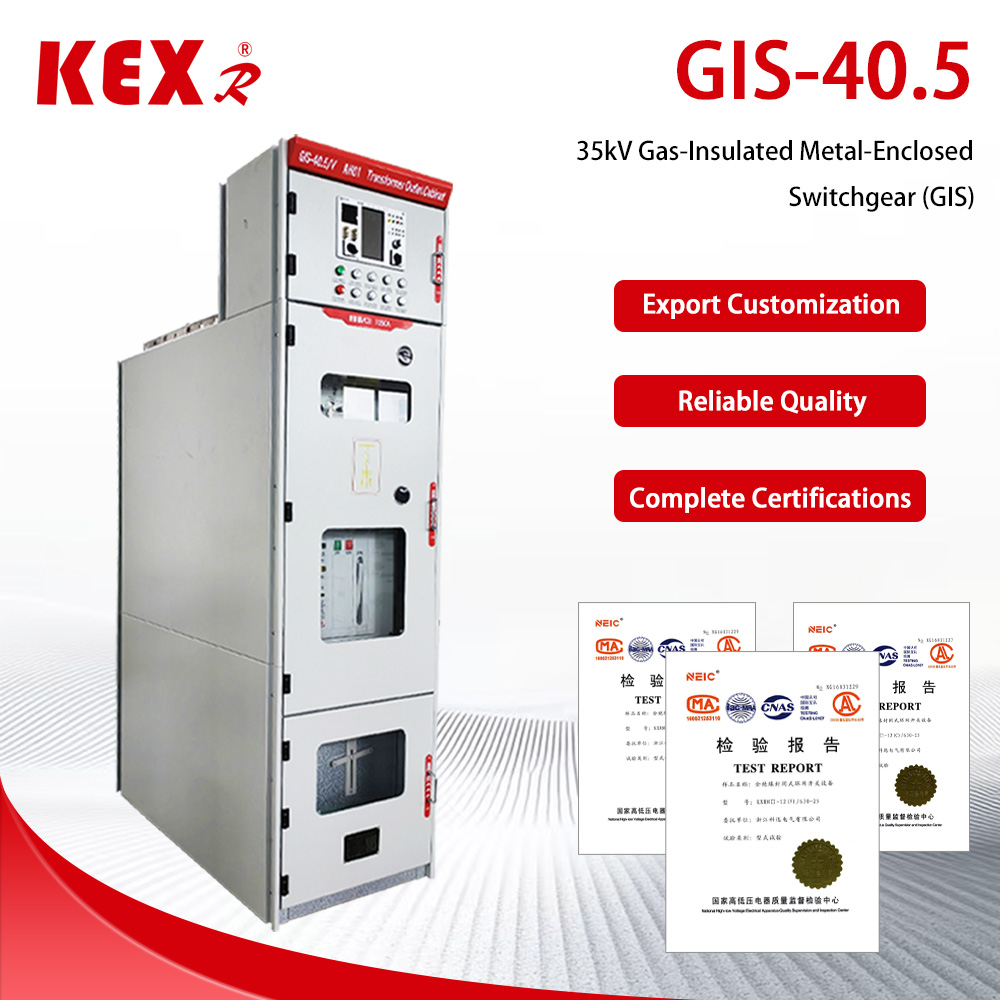

The40.5kV C-GIS Şkafı(35kV sistemlərdə geniş yayılmışdır) GIS texnologiyasının orta gərginlik sahəsinə uğurlu genişləndirilməsidir. Onun əsas dizayn konsepsiyası aşağıdakı kimidir:

1.Tam möhürlənmiş struktur: bütün yüksək gərginlikli cərəyan hissələri xarici mühitdən tamamilə təcrid olunmuş paslanmayan polad lövhələrlə qaynaqlanmış möhürlənmiş qaz qutusunda möhürlənir.

2.Qaz izolyasiyası: qaz qutusu izolyasiyaedici vasitə kimi havanı əvəz etmək üçün izolyasiya qazı ilə doldurulur. Ümumi izolyasiya qazlarına aşağıdakılar daxildir:

3.SF (kükürd heksaflorid): ənənəvi əsas mühit əla izolyasiya performansına malikdir, lakin yüksək istixana effektinə görə ətraf mühitin təzyiqi ilə üzləşir.

4. Ətraf mühitin mühafizəsi qaz: "İkiqat karbon" hədəfinə çatmaq üçün bazar yaşıl inkişafı təşviq etmək üçün alternativ olaraq quru hava, azot (N) və ya yeni ətraf mühiti mühafizə qazını qəbul etməyə başladı.

5.Vakuum açarı: Kommutasiya qurğusunun əsas elektrik açarı dövrənin qoşulmasını və ayrılmasını tamamlamaq üçün adətən vakuum açarını qəbul edir.

6. Modul dizayn: məhsul sahədə çevik şəkildə birləşdirilə və asanlıqla genişləndirilə bilən bir neçə standart moduldan (elektrik açar modulu və avtobus modulu kimi) ibarətdir.

Əsas üstünlüklər və tətbiq olunan ssenarilər

Ənənəvi (hava izolyasiyalı panel) ilə müqayisədə 40,5 kV C-GIS aşağıdakı üstün üstünlüklərə malikdir, lakin onun yüksək ilkin dəyərinə də diqqət yetirmək lazımdır:

1.Kompakt struktur, yerə qənaət: qaz izolyasiya performansı havadan daha yaxşı olduğu üçün şkafın ölçüsü xeyli azalır. Eyni spesifikasiyalı AIS ilə müqayisədə, C-GIS-in işğal etdiyi ərazi 50% -dən çox və ya hətta 76% -ə qədər azaldıla bilər ki, bu da sıx torpaq resursları olan şəhər yarımstansiyaları üçün xüsusilə əlverişlidir.

2. Güclü ətraf mühitə uyğunlaşma, təhlükəsizlik və etibarlılıq: tam möhürlənmiş dizayn ona yüksək hündürlük, rütubət, duz dumanı, çirklənmə və kondensasiya kimi sərt mühitlərə müqavimət göstərməyə imkan verir. Canlı hissələr açıq deyil və təhlükəsizlik yüksəkdir. Sıfır ölçülü təzyiq (qaz sızması) altında belə müəyyən bir izolyasiya səviyyəsi hələ də saxlanıla bilər.

3.Əsasən baxım tələb olunmur, istismar və texniki xidmət xərclərini azaldır: əsas komponentlər xarici mühitdən təcrid olunduğuna görə, onlar əsasən toz və nəmdən təsirlənmir və əsas baxım tələb olunmayan səviyyəyə çatır.

4. Daha yüksək ilkin investisiya: Daha mürəkkəb materialların və proseslərin (məsələn, paslanmayan polad, robot qaynağı, helium sızmasının aşkarlanması və s.) istifadəsi səbəbindən C-GIS-in ilkin satınalma dəyəri adətən AIS-dən yüksək olur.

Bu üstünlükləri ilə C-GIS, yeni enerji istehsalı (fotovoltaik, külək enerjisi) gücləndirici stansiyalarda, şəhər paylayıcı şəbəkə transformasiyasında, dəmir yolu tranzitində, hündürmərtəbəli binalarda, sənaye və mədən müəssisələrində, məlumat mərkəzlərində və çətin mühitlərdə (yüksək hündürlük, sahilyanı ərazilər və yüksək çirklənməli sənaye zonaları kimi) geniş istifadə olunur.

Struktur və dizayn xüsusiyyətləri

Bütün həyat dövründə (30 ilədək və ya daha çox) avadanlıqların təhlükəsizliyini və etibarlılığını təmin etmək üçün40.5kV C-GIS struktur dizaynında və istehsal texnologiyasında aşağıdakı xüsusiyyətlərə malikdir:

1.Yüksək səviyyəli qorunma: Hava qutusunun qorunma səviyyəsi ümumiyyətlə IP67-yə çatır, bu da qısamüddətli suya batırmanın təsirinə qarşı dura bilir.

2.Dəqiq qaynaq prosesi: qaz qutusu adətən qalınlığı 3 mm olan 304 paslanmayan polad lövhədən hazırlanır, qaynağın möhkəmliyini və möhkəmliyini təmin etmək üçün robotlar tərəfindən avtomatik lazer qaynaqlanır.

3. Sızmanın ciddi şəkildə aşkarlanması: istehsaldan sonra, SF qazının illik sızma dərəcəsinin ≤0.1% olmasını və bəzi yüksək səviyyəli məhsulların hətta ≤0.01% -ə çatmasını təmin etmək üçün aşkar etmək üçün yüksək dəqiqlikli helium kütlə spektrometri sızma detektoru istifadə ediləcək.

4. Ağıllı inteqrasiya: Yeni nəsil ağıllı gis kabinetində real vaxt rejimində vəziyyətin monitorinqini, uzaqdan idarəetməni və nasazlığın erkən xəbərdarlığını dəstəkləyən və smart şəbəkənin reallaşdırılmasının vacib hissəsi olan temperatur, qismən boşalma, mexaniki xüsusiyyətlər və s. kimi daxili sensorlar var.
