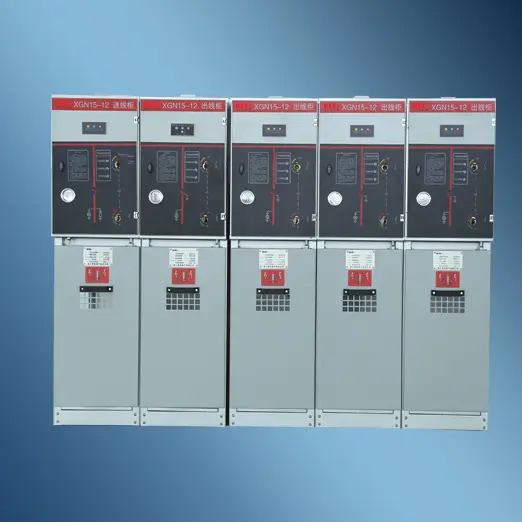

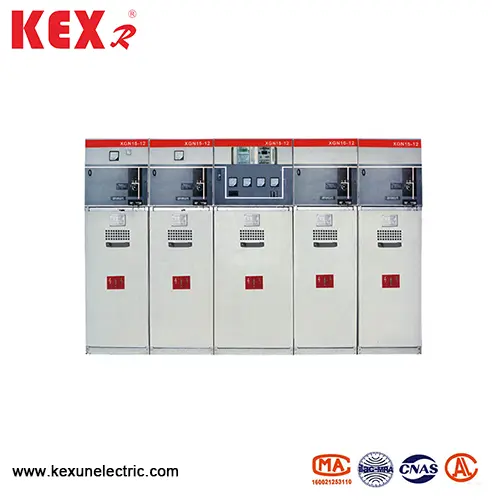

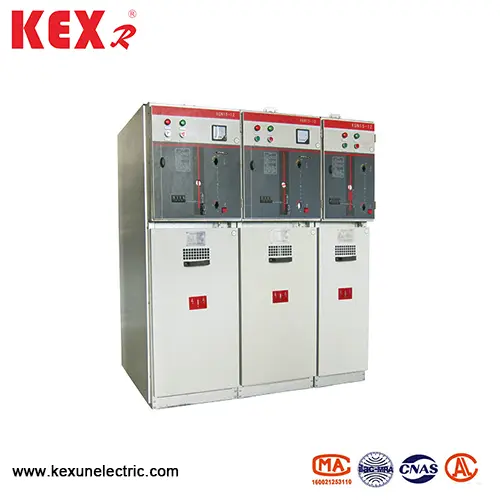

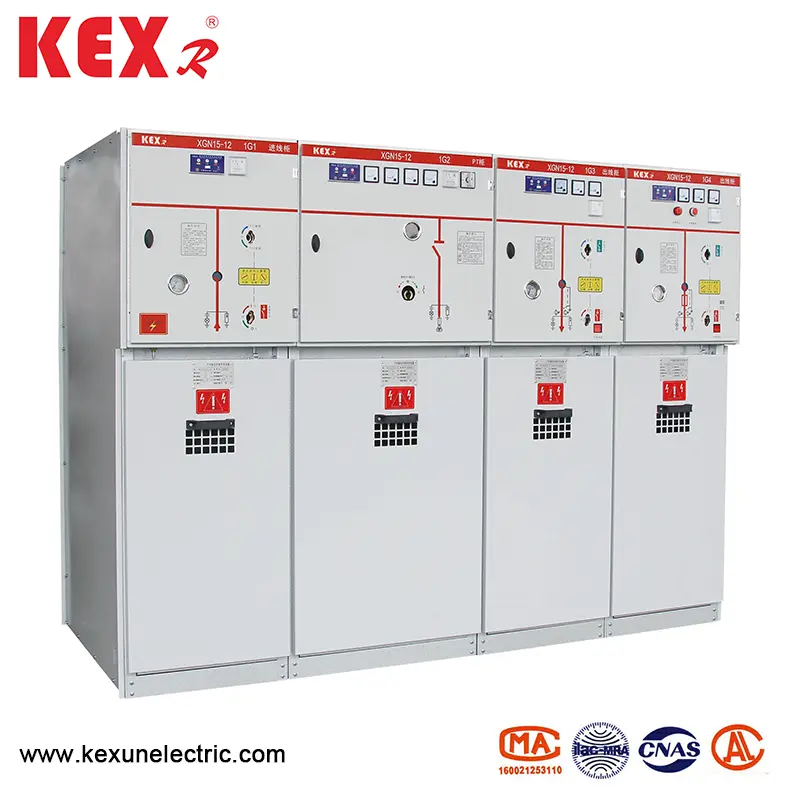

Hexafluoride üzük əsas vahidi

● Əsas tətbiq

XGN15-12 tipli hexafluoride ring əsas vahidi, sənaye və mülki kabel üzükləri şəbəkələri və enerji təchizatı terminalları, kommutasiya mərkəzləri, sənaye və mədən müəssisələri, hava limanları, metro, külək enerjisi, dəmir yolları, tunellər və digər yerlər üçün uyğun olan 12 kV güc sistemləri

● İstifadə şərtləri

▶ hündürlük: ≤ 1000 m. (Xüsusi tələblər varsa, sifariş verərkən onları göstərin)

▶ Ətraf mühit temperaturu: -25 ~ 40 ℃

▶ Gündəlik gündəlik nisbi rütubət: ≤95%

▶ Orta aylıq nisbi rütubət: ≤90%;

▶ Şok müqavimət dərəcəsi: 8 dərəcə

The şiddətli titrəmə, təsir, yanğın, kimyəvi korroziya və partlayışdan azad yerlər.

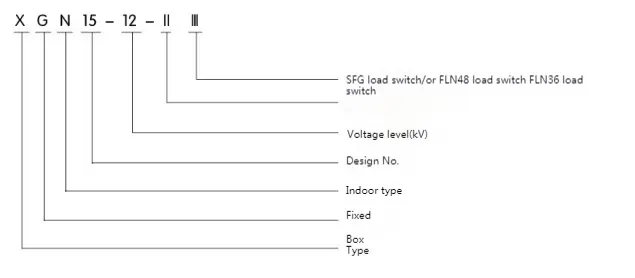

● Model və mənası

● meyarlar ilə görüşür

XGN15-12 tipli hexafluoride ring əsas bölmə aşağıdakı meyarlara cavab verir:

IEC298 · iC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Texniki parametrlər və ölçü

● Yükləmə şkafının quruluşu və əsas komponentləri

◆ XGN15-12 tipli hexafluoride ring əsas vahid quruluşu: avtobus otağı + yükləmə açarı Kabel otağı + Əməliyyat mexanizmi + Interlocking mexanizmi və aşağı gərginlikli nəzarət otağı

◆ Yük açarı

Keçid otağında üç stansiya yük açarı quraşdırılmışdır. Yük açarının qabığı epoksi qatranından hazırlanmış və kükürd hexafluoride (SF) ilə doldurulmuşdur. ) Qaz izolyasiya edən bir mühitdir və SF müştərinin tələblərinə uyğun olaraq açar otağında quraşdırıla bilər. Qaz sıxlığı sayğacı və ya qaz sıxlığı sayğacı həyəcanla əlaqə ilə.

◆ Kabel otağı

Yük açar kabinetində əsasən kabel bağlantısı üçün istifadə olunan geniş kabel otağı var ki, tək nüvəli və ya üç nüvəli kabellər sadə görünməmiş kabel başları ilə birləşdirilə bilər və eyni zamanda, ildırım arbarı, aşağı torpaqlama açarı və digər elementlər geniş yerlərdə quraşdırıla bilər. Standart dizayna görə, şkaf qapısının müşahidə pəncərəsi və təhlükəsizlik interlok cihazı var və kabel otağının alt boşqabı, müvafiq ölçülü dəstək çərçivəsi ilə möhürləmə örtüyü və kabel sıxacı ilə təchiz edilmişdir. Kabel otağının alt boşqab və ön qapı çərçivəsi kabel qurğusunu asanlaşdırmaq üçün çıxarıla bilər.

◆ Yoğanma mexanizmi, interlocking mexanizmi və aşağı təzyiqli idarəetmə otağı

Interlock olan aşağı gərginlikli otaq eyni zamanda idarəetmə panelinin rolunu oynayır. Aşağı gərginlikli kamera, mövqe göstəricisi, mexaniki bir interlock və cihaz ilə bahar əməliyyat mexanizmi ilə təchiz olunmuşdur və köməkçi əlaqə, tripting rulon, təcili trafik mexanizmi, kapasitiv canlı ekranı, açar kilid və elektrik işləmə cihazı ilə təchiz edilə bilər. Eyni zamanda, aşağı gərginlikli kameradakı yer, həmçinin nəzarət dövrə, ölçmə cihazı və qoruyucu röley ilə təchiz edilə bilər. 750mm Geniş kabinetində daha çox aksesuar ilə təchiz edilə bilən iki eyni gərginlikli palataya malikdir. Bütün XGN15 keçid kabineti iki hissəyə bölünə bilər, kabinetin yuxarı hissəsində avtobus otağı, yük açarı, əməliyyat mexanizmi və aşağı kabel otağından ayrı olan aşağı gərginlikli otaq daxildir. Buna görə yuxarı hissədə quraşdırılmış avadanlıq təhlükəsiz və rahat şəkildə əsaslı təmir və islah edilə bilər və bütün yuxarı bölmə dəyişdirilə bilər.

◆ avtobus otağı

Avtobus otağı kabinetin yuxarı hissəsində təşkil olunur. Avtobus otağında əsas avtobuslar bir-birinə bağlanır və keçid kabinetlərinin bütün sıralarından keçir

◆ Əsas komponentlər

▶ FLN36 keçid, xarici texnologiya və daxili enerji sisteminin tələblərinə uyğun olaraq şirkət tərəfindən hazırlanır və istehsal olunur.

▶ Yük açarının üç dövləti var: bağlanış, açma və yerləşdirmə. Yük açarının dinamik və statik kontaktları dəmir quruluşu və SF ilə tökmə epoksi qatrası qabığına yerləşdirilir. Qaz qövs söndürmə mühitidir və hava təzyiqi 14bardır. Hər yük açarı möhürlənmiş və istismarsızdır və barometr ayrıca seçilə bilər. Ring şəbəkəsi kabinetindəki yük açarının tipik quraşdırma üsulu kabel otağı və avtobus otağı arasında bir polad parçanı yerləşdirmək və üfüqi şəkildə quraşdırmaqdır. Bu quraşdırma üsulu, əməliyyat və texniki xidmət üçün ən sərt təhlükəsizlik tələblərinə cavab vermək üçün avtobus otağını kabel otağından təcrid edir. Əgər içəridə meydana gəlirsə, yuyulacaq yükləmə qabığının arxasında bir quruluş zəif nöqtəsi var və sonra kabinetdəki qövs axıdılması klapanı yuyulacaq və təzyiq hava axını kabinetdən kənarda rəhbərlik edəcəkdir.

▶ Yük açarının iki əməliyyat mexanizmi var: tək yaz əməliyyat mexanizmi (k tipli) və ikiqat yay əməliyyat mexanizmi (A-tip), uzaqdan elektrik nəzarətini həyata keçirmək üçün yuxarıdakı iki növ əməliyyat mexanizminə elektrik mexanizmi əlavə edilə bilər.
