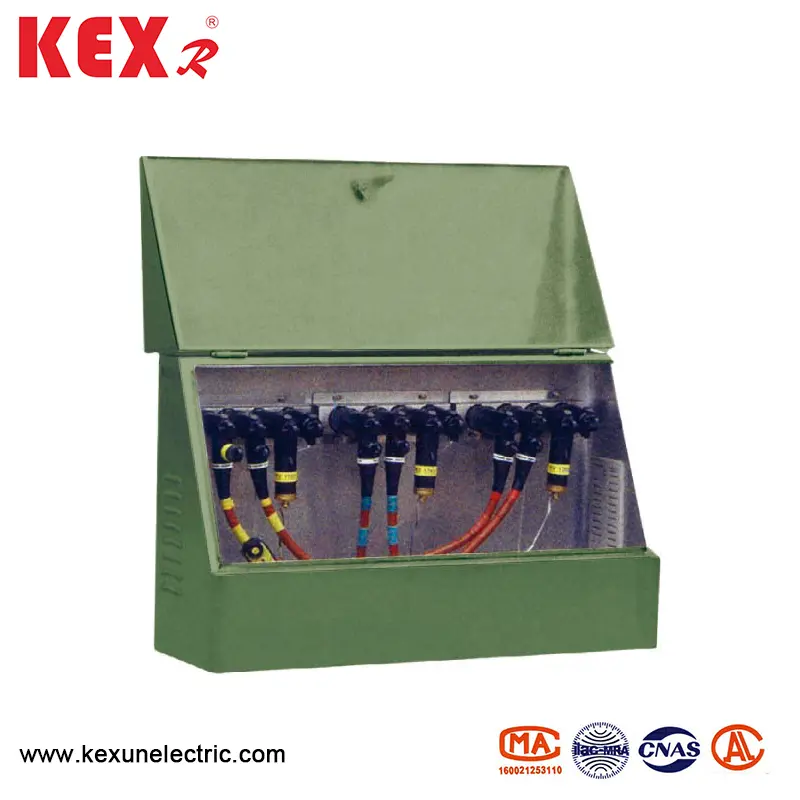

25KV American Cable Branch Box

● İstifadə şərtləri

25KV American Cable Branch Bölmə qutusu aşağıdakı şərtlərdə istifadə üçün uyğundur.

▶ Ətraf mühit temperaturu: -30 ilə 40 ℃ arasında

▶ Külək sürəti: 34m / s-dən aşağı (700-dən az)

▶ rütubət: gündəlik orta rütubət 95% -dən az; aylıq orta rütubət 90% -dən azdır

▶ Şoka davamlı: üfüqi sürətlənmə 0,4 m / s-dən çox deyil və şaquli sürətlənmə 0,15 m / s-dən çox deyil.

The Quraşdırma saytının meyllənməsi: 3 ° -dən az

▶ Quraşdırma mühiti: DFW tipli 25KV Amerika kabel şöbəsi qutusunun ətrafı açıq, korroziv, yanan qaz, su buxarı və s.

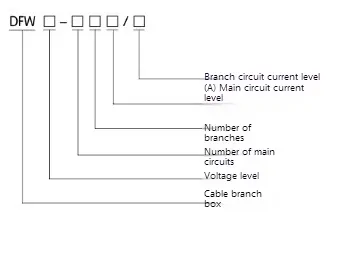

● model mənası

● Texniki parametr

● 25KV American Cable Branch Boxunun nümunəvi diaqramı

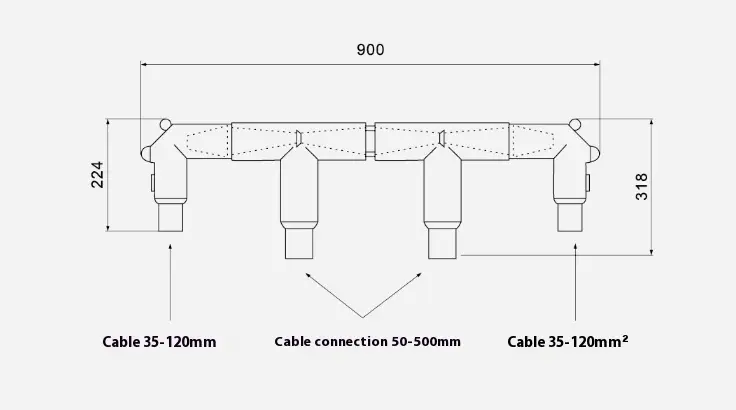

25KV Americaner Kabel şöbəsi qutusu saytın məhdudlaşdırılması səbəbindən yerləşdirilə bilməzsə, birdən çox kabel filialını yaratmaq üçün kabel eklemləri ilə birləşdirilə bilər (avtobus çubuğu lazım deyil və aşağıdakı nümunədə əlaqə metodu göstərilmişdir) və digər yerlərdə yerləşdirilmişdir. Misal 1 Dörd Daxil olan və gedən xətlərin hər bir qrupu (2 × 600a + 2 × 200A) iki T-II kabel bağlayıcılarından, iki dirsək bağlayıcı və aralıq bağlayıcıdan ibarətdir. T-ⅱ Kabel bağlayıcı 200A, dirsək kabel bağlayıcıya qoşulur (digər tərəfi izolyasiya edilmiş oksidi ilə əlaqəli).

Ölçü nümunələri üçün aşağıdakı rəqəmə baxın:

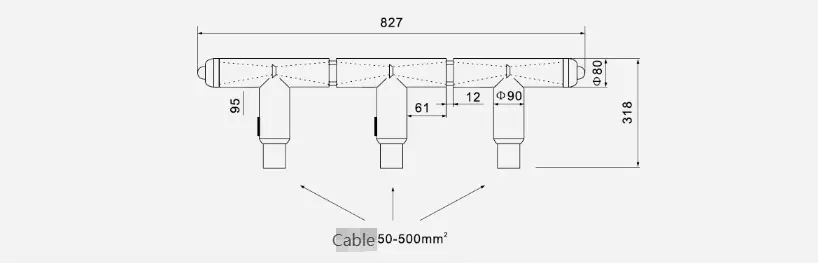

Misal 2 Üç giriş xətti (3x600a) Hər bir faza üç t şəkilli kabel bağlayıcı və iki aralıq birləşdirici bağlayıcıdan ibarətdir. Ölçülər və nümunələr üçün aşağıdakı rəqəmə baxın:

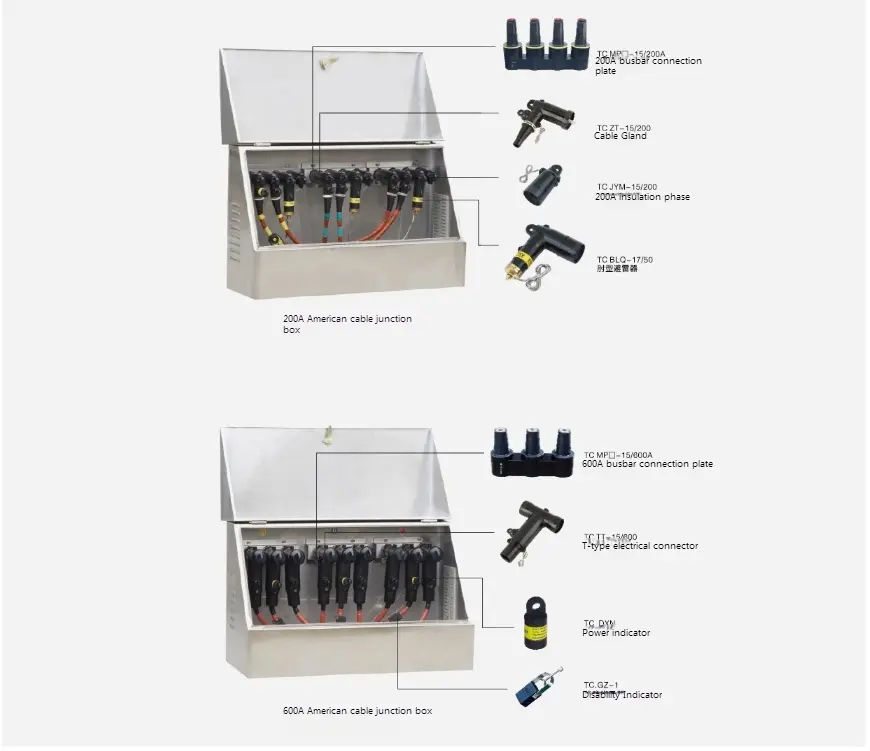

● Misal diaqram
