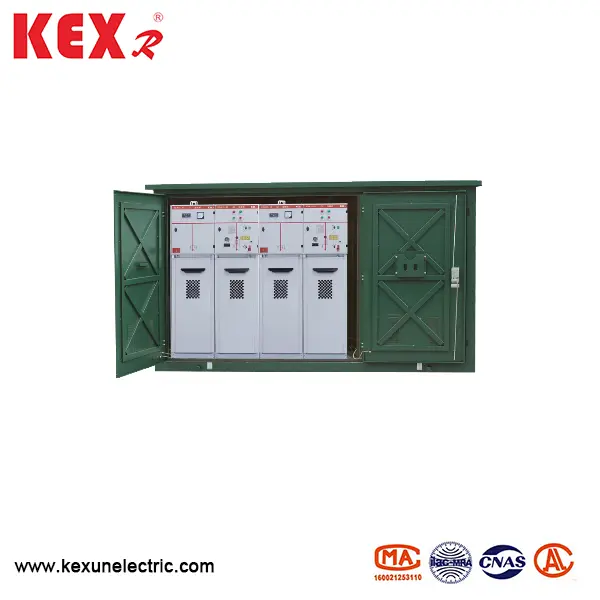

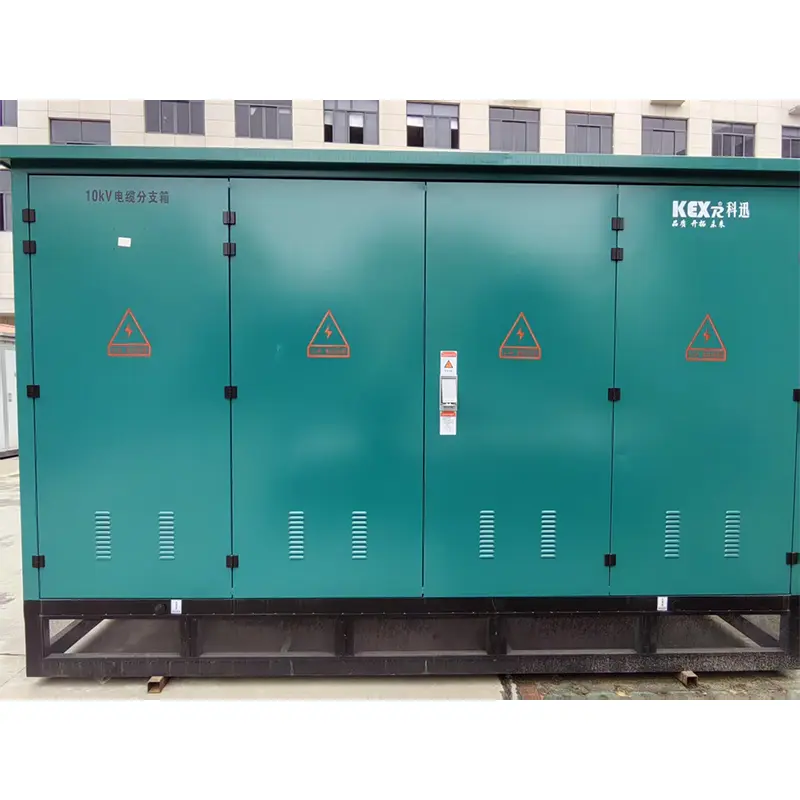

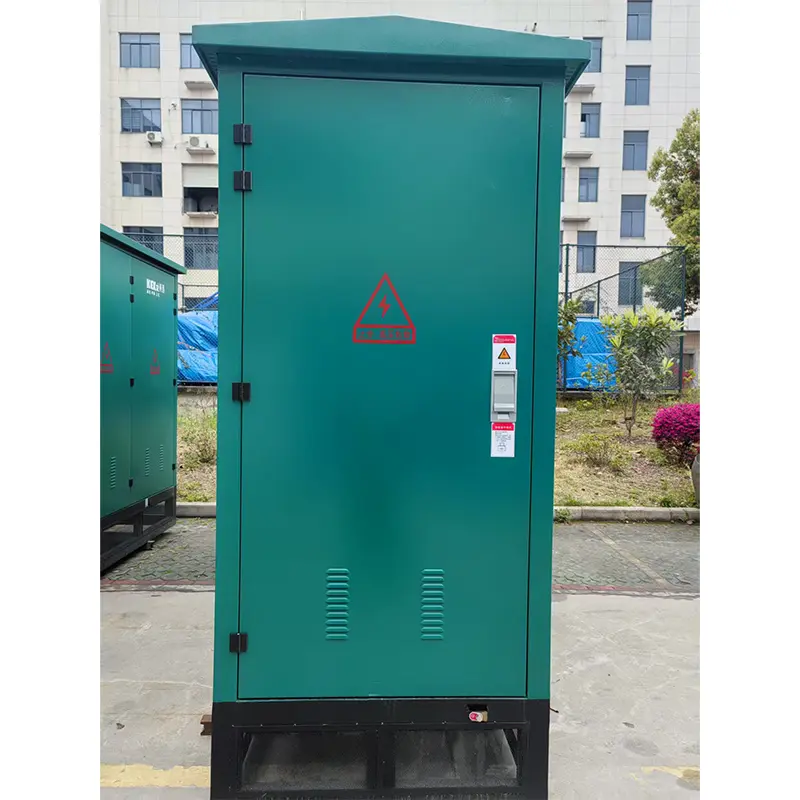

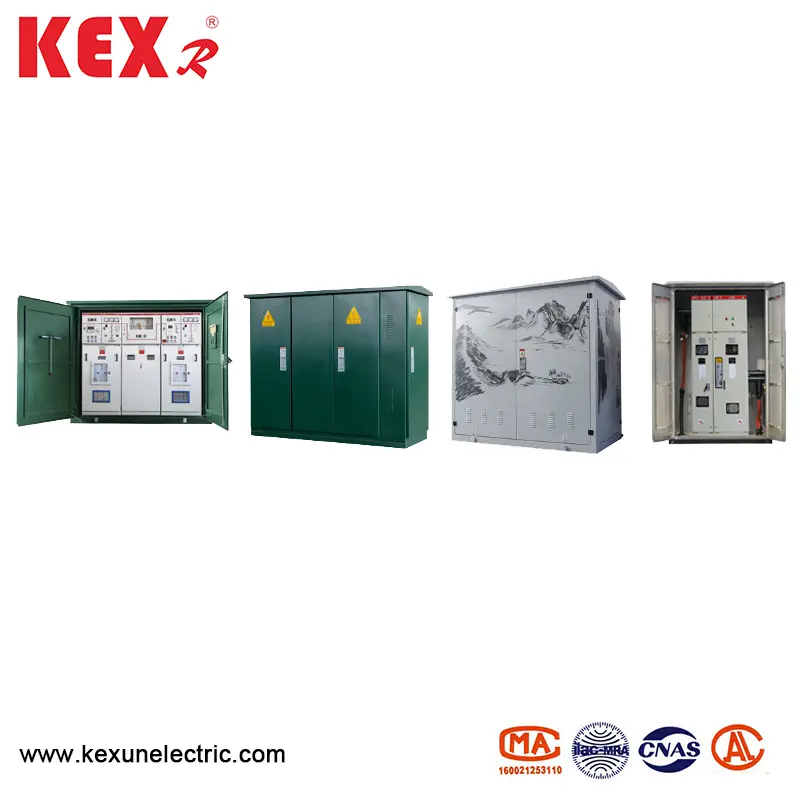

Yükləmə Kabeli Şöbə qutusu

● Məhsula baxış

DFW yükləmə açarı Kabel filialı qutusu üç stansiya SF6 yük açarı, sol və sağ daxil olan və gedən xətlərin, minimal struktur dizaynı və ən güclü kabel konfiqurasiya funksiyası, 8-ə qədər gələn və gedən xətləri olan güclü bir şəkildə ayrılması ilə quraşdırılmışdır. Filial qutusu yalnız ənənəvi kran qutusunun üstünlüklərini qoruyur, eyni zamanda ring şəbəkəsinin kabinetinin bəzi üstünlükləri də var, buna görə də şəhər şəbəkəsinin yenidən qurulması üçün ideal bir avadanlıqdır. Kiçik ölçülü, istismarsız, yaxşı texniki iqtisadiyyat, yüksək etibarlılıq, sadə quraşdırma və rahat istifadə. SF6 yük açarı olan kabel şöbəsi qutusu, qutuda üç bölmə var, bunlardan biri möhürlənmiş və möhürlənmiş bölmə eyni vaxtdan çox qrupdan çox olan mikro təzə təzyiqli kükürdlü hexafluoride qazı ilə doldurulur. Yük açarının əməliyyat mexanizmi əməliyyat sürücüsü bölməsində yerləşir və kabel bölməsində kabel postları və kabel terminalları var və kabel terminalları yük açarı ilə bağlıdır. Yük açarının qapalı bölməsində yük açarları fırlanan masa dinamik və statik əlaqə tipli yük açarlarıdır və hər yük açarının fırlanan şaftı üç qat ilə simmetrik bir sektorda sabitdir. Kabel bölməsindəki kabellər üç mərhələyə qoşulur və hər qrupdakı üç kabel terminalına paralel və daim aşağıya doğru aşağıya doğru paylanır. Hər bir kabel terminalı kabel xovlu xətti ilə şaquli olaraq bağlıdır və üç kabel xovlu xətti bir-birinə paraleldir. Qapalı bölmənin təzyiqli bir yardım boru kəməri var.

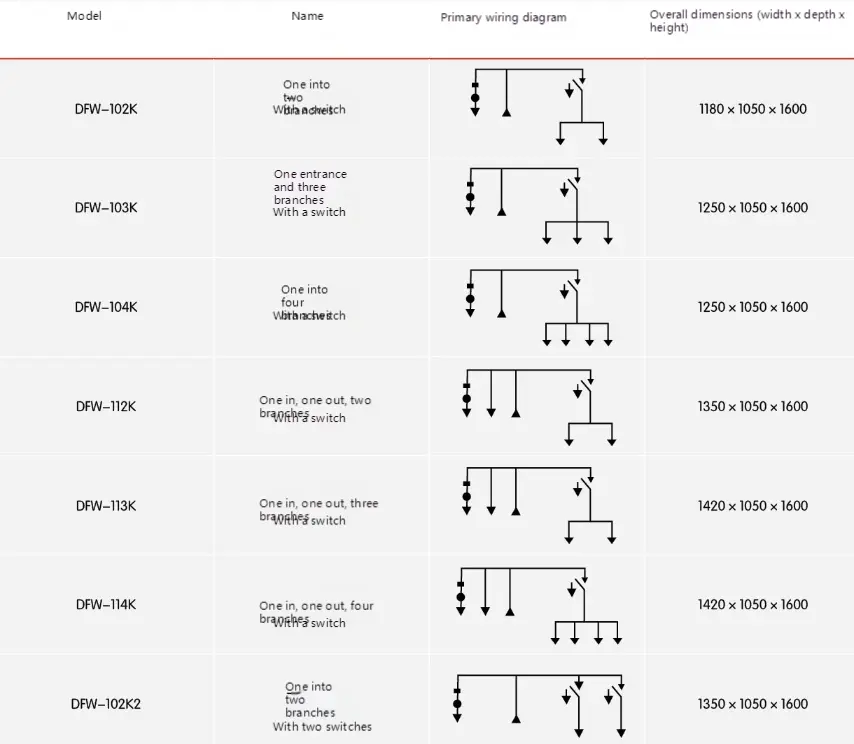

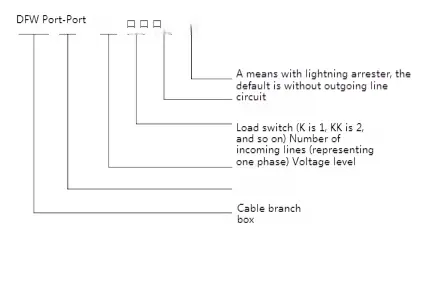

● model mənası

● Texniki parametr

● Diaqramı kontur

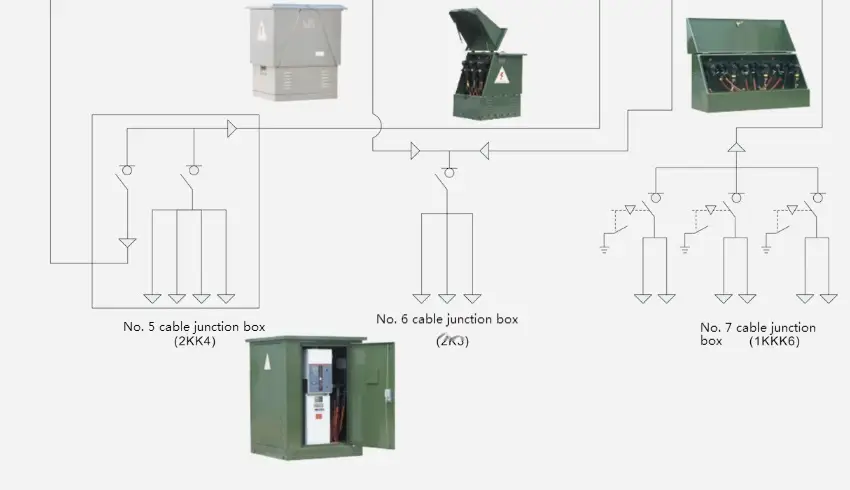

● Tipik məftil sxemi diaqramı

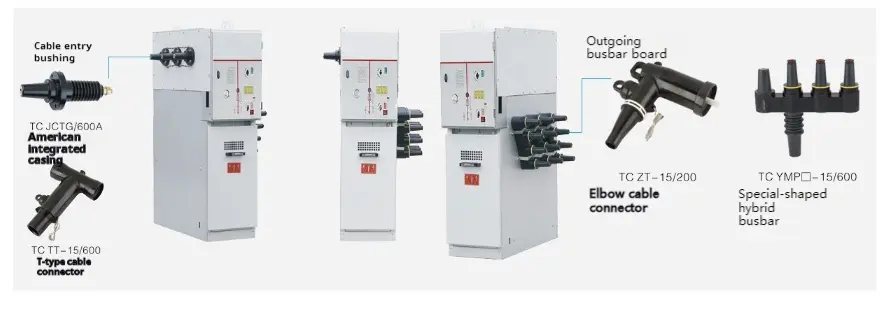

● SF6 yük açarı olan kabel filialı qutusunun sxematik diaqramı

● Vakuum yükləmə açarı (vakuum dövrə açarı) ilə açar kabel filialı qutusu

Daxili yüksək keyfiyyətli vakuum yükləmə məclisini qəbul edin, sol və sağdakı və gedən xətləri, ən kiçik struktur dizaynı, ən güclü kabel konfiqurasiya funksiyası və gələn və gedən xətləri 8 kanala qədər ayırın. Filial qutusu yalnız ənənəvi kran qutusunun üstünlüklərini qoruyur, eyni zamanda ring şəbəkəsinin kabinetinin bəzi üstünlükləri də var, buna görə də şəhər şəbəkəsinin yenidən qurulması üçün ideal bir avadanlıqdır. Kiçik ölçülü, istismarsız, yaxşı texniki iqtisadiyyat, yüksək etibarlılıq, sadə quraşdırma və rahat istifadə. Vakuum yük açarı olan kabel filialı (vakuum dövrə qırıcısı) qutuda üç hissədə, onlardan biri möhürlənmiş və yük açarının əməliyyat mexanizmi əl ilə və ya elektrik işini həyata keçirə bilən filial qutusu qarşısında yerləşir. Kabel bölməsində kabel payları və kabel terminalları var və kabel terminalları yük açarı ilə bağlıdır. Kabel bölmələri dizayn sxemi tərəfindən tələb olunarsa, dizaynı sxemi və dizayn sxemi, telemetriya, uzaqdan idarəetmə və uzaqdan ünsiyyətin funksiyalarını dərk edə biləcək dizaynı şaxələndirilir.

◆ Texniki parametr

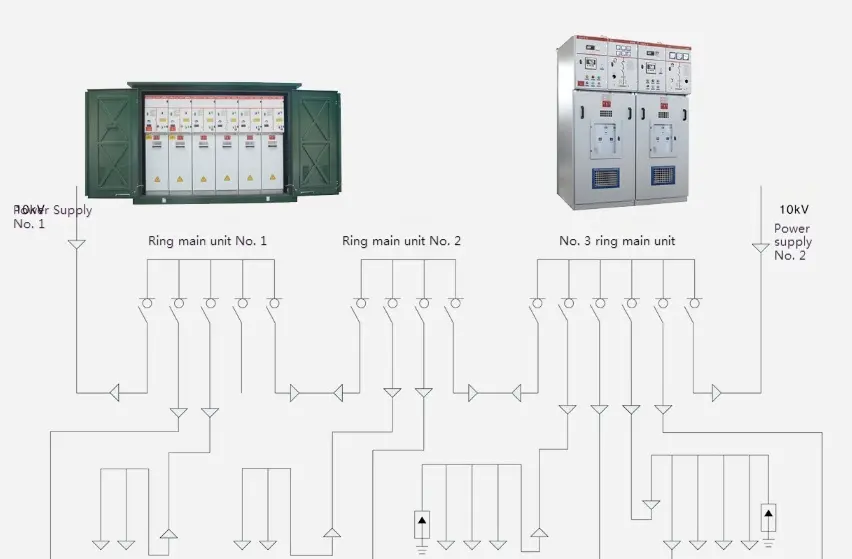

● Tipik əsas sistem diaqramı
