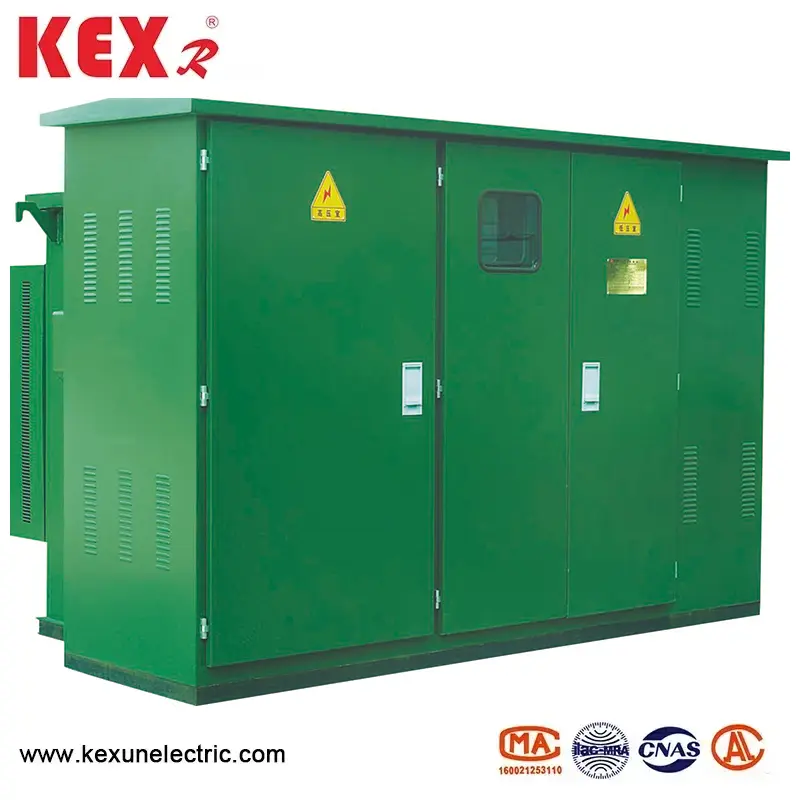

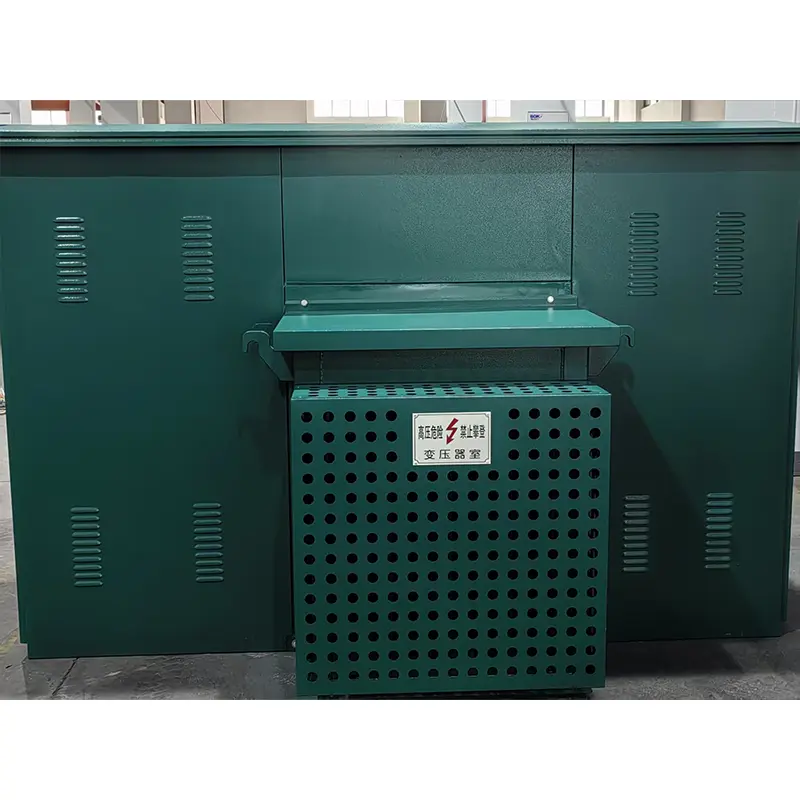

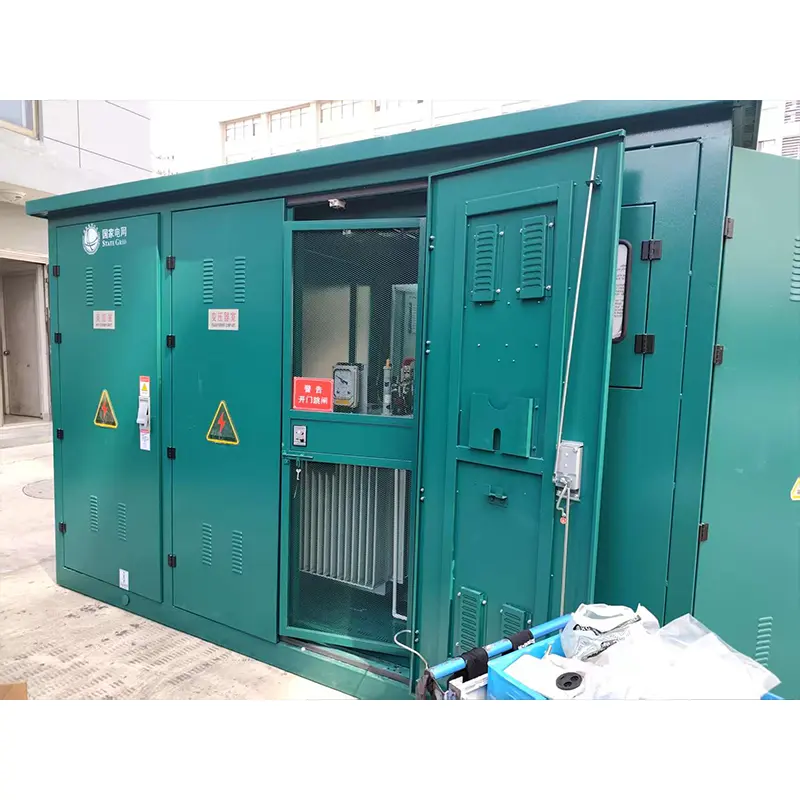

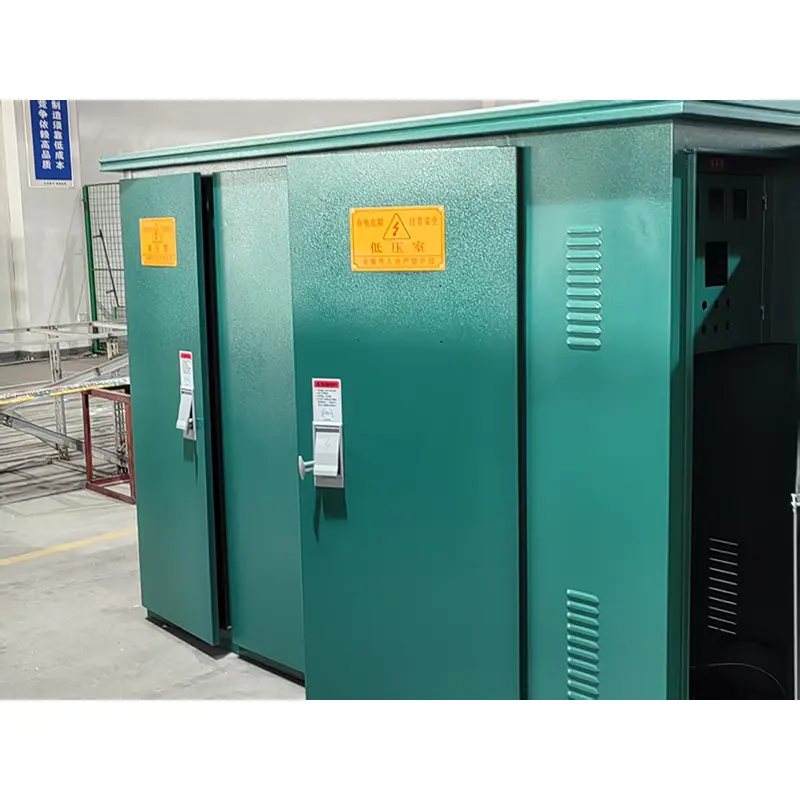

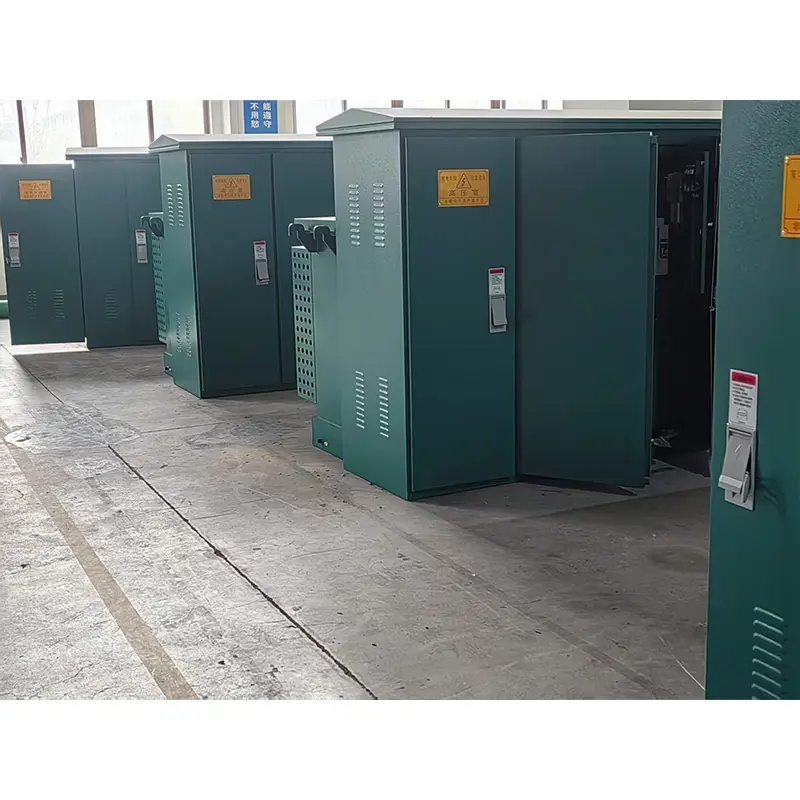

Amerika tipli transformator
Çində bir elektrik ötürülməsi və paylama avadanlığı təchizatçısı olan KEXR tərəfindən istehsal olunan Amerika tipli transformator, əsasən 10KV paylama sistemində istifadə olunan ümumi bir yarımstansiya və kompakt quruluş, rahat quraşdırma, yüksək qorunma səviyyəsinə və rahat təmir xüsusiyyətlərinə malikdir.
Model: ZBW-12
Marka: KEXR
Model: ZBW-12
Marka: KEXR
● Amerika tipli transformator təsvirinin əsas komponentləri
◆ Yüksək gərginlikli birlik
Yağla batırılmış yük açarı: Üç stansiya əməliyyatı (bağlama-açılış yerləşdirmə) mexaniki həyat 2000 dəfə.
Qoruyucu qoruyucu: İsteğe bağlı Bay-O-Net (ikiqat həssas sigorta) və ya e-dərəcəsi növü.
Tam Range qorunması (Aşırı yükləmə + Qısa Dövrə)
◆ transformator
Amerikan tipli transformator Amerika standart neftin immersion tipini qəbul edir (mineral yağ və ya bio-yağ isteğe bağlıdır)
Külalə bağlantı: △ / y (208y / 120V və ya 480y / 277V üçün isteğe bağlıdır)
Temperatur artımı həddi: ≤ 65k (55 ℃ mühit temperaturu)
◆ Aşağı gərginlikli birlik
Əsas dövrə açarını konfiqurasiya edin (NEMA AB1 görə)
Standart filial dövrə:
225a əsas keçid
8-12 yol 20-100A şöbəsi
● Şərtlərdən istifadə edərək Amerika tipli transformator
◆ Ətraf mühitin temperaturu: Amerika tipli transformatorun mühit istiliyi -30 ~ 40 ℃ olmalıdır
◆ hündürlük: ZBW-12 tipli Amerika tipli tipli transformator 4000 m-dən az quraşdırılmalıdır
◆ Külək sürəti: 34m / s-ə bərabərdir (700-dən çox deyil)
◆ Rütubət: Orta gündəlik nisbi rütubət 95% -dən çox deyil; Aylıq nisbi rütubət dəyəri 95% -dən çox deyil
◆ Şoka davamlı: üfüqi sürətlənmə 0,4 milyondan çox deyil və şaquli sürətlənmə 0,15 m / s�dən çox deyil
AMPORT amerikan tipli transformatorun quraşdırılması - 3-dən çox deyil
◆ Quraşdırma mühiti: Ətrafdakı hava açıq-aşkar korroziv və yanan qazlar tərəfindən çirklənmir və quraşdırma saytında şiddətli titrəmə yoxdur
◆ Bu məhsulu yuxarıda göstərilən şərtlərdən kənarda sifariş edərkən şirkətimizlə danışıqlar apara bilərsiniz.
● Amerika tipli transformatorun texniki parametrləri cədvəli
|
Seriya nömrəsi |
Maddə |
Vahidi |
Texniki parametrlər |
|
1 |
Qiymətləndirilmiş gərginlik |
kv |
10 / 0.4 |
|
2 |
Max əməliyyat gərginliyi |
kv |
12 |
|
3 |
Qiymətləndirilmiş tezlik |
Hz |
50 |
|
4 |
Qiymətləndirmə qabiliyyəti |
kva |
150-1600 |
|
5 |
1min güc tezliyi gərginliyə dözmək |
kv |
35 |
|
6 |
İldırım impulsu gərginliyi |
kv |
75 |
|
7 |
Soyutma üsulu |
|
Onan |
|
8 |
Yüksək gərginlikli ehtiyat nüsxə sigortasının qırılması |
bu |
50 |
|
9 |
Fiş-sigortanın cərəyanını qırmaq |
bu |
2.5 |
|
10 |
Ətraf mühit istiliyi |
℃ |
-35 ~ 40 |
|
11 |
İcazə verilən rulon temperaturu yüksəlir |
℃ |
65 |
|
12 |
Yüklü gərginlik tənzimlənməsi |
|
± 5% və ya ± 2 * 2.5% |
|
13 |
Səs-küy səviyyəsi |
db |
50 |
|
14 |
İplik |
|
IP43 |
● Amerika tipli transformatorun ölçüsü
|
ZBW-12 Amerika tipli transformator standart ölçüləri |
|||||||
|
Tutum (kva) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
