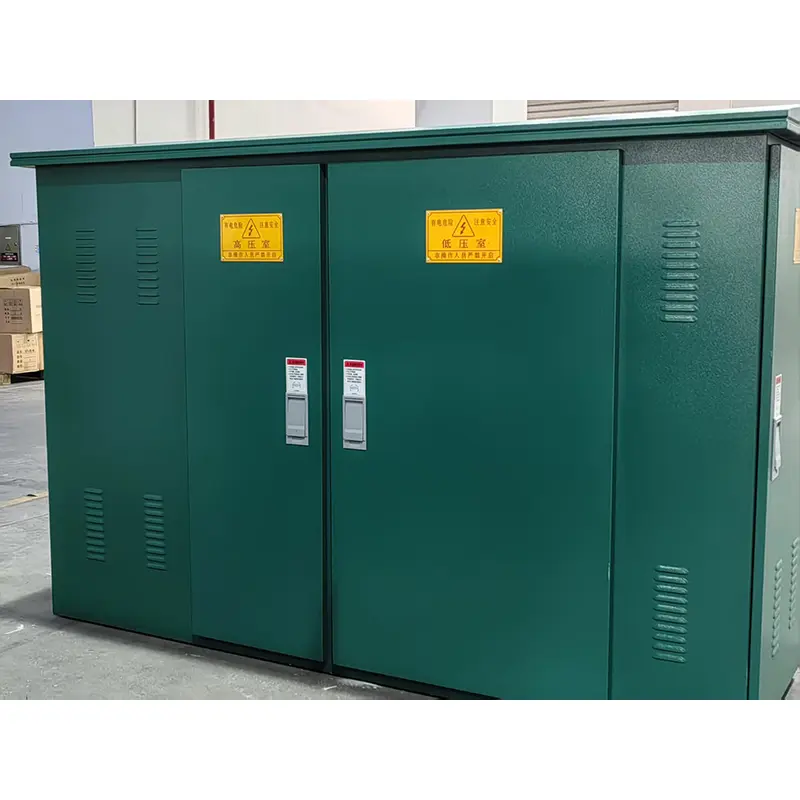

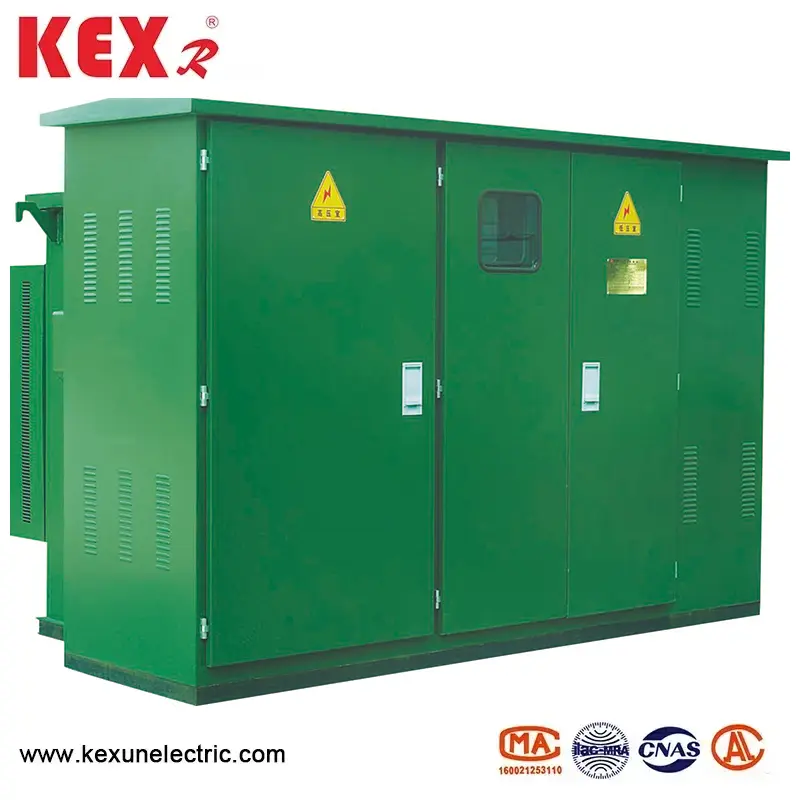

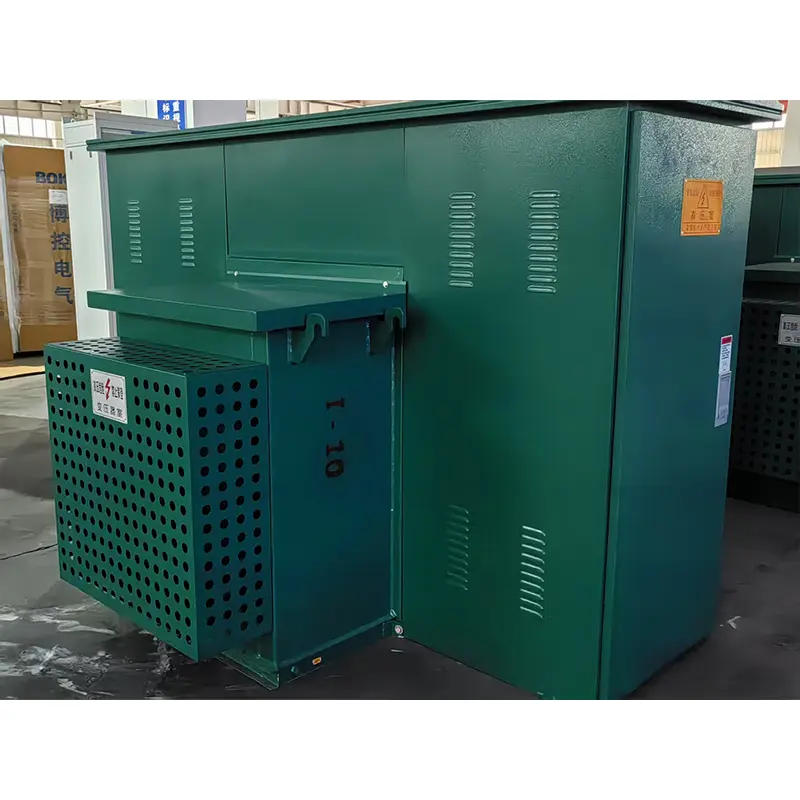

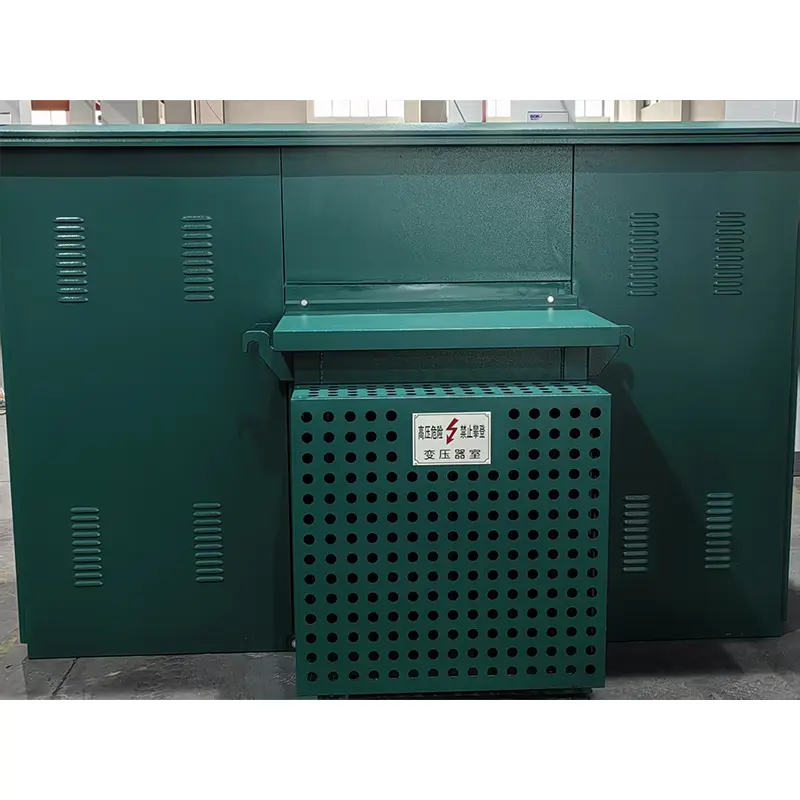

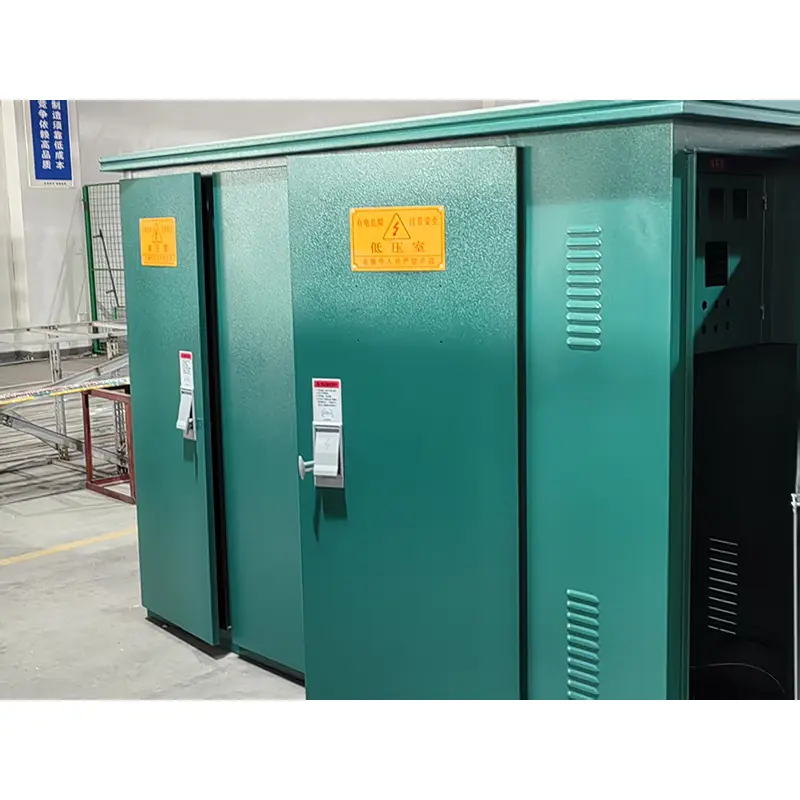

Amerika tipli üç fazalı pad quraşdırılmış yarımstansiya

ZBW-12 Növü Amerika tipli üç fazalı pad örtüklü, Çin istehsalçısı KEXR tərəfindən istehsal olunan üç fazalı pad quraşdırılmış yarımstansiya, sadə quruluş, kiçik döşəmə sahəsi və 10KV-nin qiymətləndirilmiş gərginliyi üçün uyğun olan güclü izolyasiya olan bir yarımstansiyadır.
Model: ZBW-12
Marka: KEXR

Sorğu göndərin

Məhsul təsviri

● Şərtlərdən istifadə edərək Amerika tipli üç fazalı pad quraşdırılmış yarımstansiya

◆ Ətraf mühitin temperaturu: Amerika tipli üç fazalı pad quraşdırılmış yarımstansiya ətrafındakı mühit temperaturu -30 ~ 40 ℃ olmalıdır.

◆ hündürlük: Amerika tipli üç fazalı pad quraşdırılmış yarımstansiya 4000 m-dən aşağı quraşdırılmalıdır;

◆ Külək sürəti: 34 m / s-ə bərabərdir (700-dən çox deyil);

◆ Rütubət: Orta gündəlik nisbi rütubət 95% -dən çox deyil; Aylıq nisbi rütubət dəyəri 95% -dən çox deyil;

◆ Şoka davamlı: üfüqi sürətlənmə 0,4 m / s) çox deyil

və şaquli sürətlənmə 0,15 m / s�dən çox deyil

Eston quraşdırma saytının meyllənməsi: Amerika tipli üç fazalı pad quraşdırılmış yarımstansiyanın quraşdırılması meyl 3-dən çox deyil

◆ Quraşdırma mühiti: Ətrafdakı hava açıq-aşkar korroziv və yanan qazlar tərəfindən çirklənmir və quraşdırma saytında şiddətli titrəmə yoxdur

The Bu məhsulu yuxarıdakı şərtlərdən kənarda sifariş edərkən KEXR ilə danışıqlar apara bilərsiniz

● ZBW-12 tipli Amerika tipli üç fazalı pad quraşdırılmış yarımstansiyasının texniki parametrləri

Seriya nömrəsi	Maddə	Vahidi	Texniki parametrlər
1	Qiymətləndirilmiş gərginlik	kv	10 / 0.4
2	Max əməliyyat gərginliyi	kv	12
3	Qiymətləndirilmiş tezlik	Hz	50
4	Qiymətləndirmə qabiliyyəti	kva	150-1600
5	1min güc tezliyi gərginliyə dözmək	kv	35
6	İldırım impulsu gərginliyi	kv	75
7	Soyutma üsulu		Onan
8	Yüksək gərginlikli ehtiyat nüsxə sigortasının qırılması	bu	50
9	Fiş-sigortanın cərəyanını qırmaq	bu	2.5
10	Ətraf mühit istiliyi	℃	-35 ~ 40
11	İcazə verilən rulon temperaturu yüksəlir	℃	65
12	Yüklü gərginlik tənzimlənməsi		± 5% və ya ± 2 * 2.5%
13	Səs-küy səviyyəsi	db	50
14	İplik		IP43

Transformator

KEXR Əvvəlcədən quraşdırılmış Amerika qutusu tipli yarımstansiyası Yeni S9 və S11 seriyasını qəbul etdi Üç fazalı yağı su basan transformatorların aşağı yüklənməməsi, aşağı temperaturun aşağı, aşağı səs-küy və aşağı hündürlüyü var. Yükləmə itkisi və yükləmə itkisi, hazırda daxili qabaqcıl səviyyəyə çatan orijinal S9 transformatoru olanlardan daha aşağıdır. Transformator, havanın çirklənməsini və nəm nəticəsində yaranan izolyasiya pozulmasını təsirli şəkildə təcrid edən tam möhürlənmiş quruluşdur. 40-90mm olan bir hava yastığı, neft tankının rolunu oynaya və yağ tank qabığının büzmələri ilə birlikdə soyutma və daxili təzyiqləri effektiv şəkildə azalda bilər.

Ölçülər və çəki

Güc	A	B	C	H	Çəki (kq)
315KVA	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000KVA	2760	1950	800	1000	4800
1250KVA	2910	1950	800	1000	5400

● ZBW-12 tipli Amerika tipli üç fazalı pad quraşdırılmış yarımstansiya

ZBW-12 Amerika tipli üç fazalı pad quraşdırılmış yarımstansiya standart ölçüləri
Tutum (kva)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650

Qaynar Teqlər: Amerika tipli üç fazalı pad quraşdırılmış yarımstansiya
