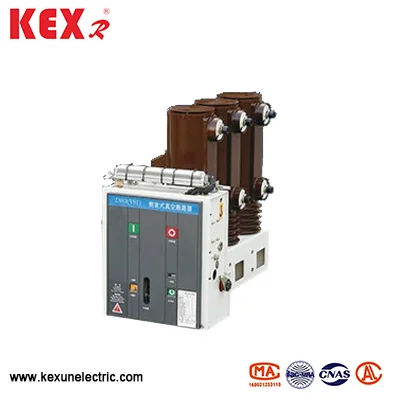

Yan quraşdırılmış qapalı yüksək gərginlikli vakuum dövrə qırıcısı
Çin zavodunun Kexun tərəfindən istehsal olunan yan quraşdırılmış qapalı yüksək gərginlikli vakuum dövrə açarı əsasən, əsasən qorunma və idarəetmə dövrələri üçün istifadə olunur. Tez-tez işləyən və ya dövrə cərəyanının mövcud fasiləsi tələb olunduğu 50hz-nin qiymətli gərginliyi və 50hz tezliyi olan yerlər üçün uygundur. Sabit açarda quraşdırıla və ya tək istifadə edilə bilər.
Model: VS1
Marka: KEXR
Model: VS1
Marka: KEXR
● Yandırılmış qapalı yüksək gərginlikli vakuum dövrə qırıcılarının struktur xüsusiyyətləri
▶ Yanal istismar mexanizmi
▶ Epoksi qatranı izolyasiya edilmiş dirək
▶ Səyahətsiz Bahar Əməliyyat Sistemi
▶ Ön / arxa kabelin xitamları
● Şərtlərdən istifadə edərək yan quraşdırılmış qapalı yüksək gərginlikli vakuum dövrə açarı
▶ Ətraf mühit temperaturu aralığı: Temperaturun ətrafındakı daxili qapalı yüksək gərginlikli vakuum dövrə qırıcısı -15 ~ 40 ℃
▶ hündürlük: yan quraşdırılmış qapalı yüksək gərginlikli vakuum dövrə qırıcısı 1000 metrdən az quraşdırılmalıdır.
▶ Nisbi rütubət 95% -dən çox deyil, aylıq ortalama 90% -dən çox deyil, Doymuş buxar təzyiqinin orta hesabla 2,2 × 10-3MPA-dan çox deyil və aylıq orta hesabla 1,8 × 10-3MPA-dan çox deyil.
▶ Zəlzələ intensivliyi: 8 dərəcədən azdır
The Yanğın, partlayış, ciddi çirklənmə, kimyəvi korroziya və ağır titrəmə olmadan yerlər.
● Yandırılmış qapalı yüksək gərginlikli vakuum dövrəsinin texniki parametrləri
|
Maddə |
Vahidi |
Məlumat |
||||
|
Qiymətləndirilmiş gərginlik |
Kv |
12 |
||||
|
Reytinqli cərəyan |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Qısa dövrə fasiləsi cərəyanı qiymətləndirdi |
Bu |
20 |
25 |
31.5 |
||
|
Qısa dövrə bağlama cərəyanı |
Bu |
50 |
63 |
80 |
||
|
Reytinqli zirvə cərəyana tab gətirin |
Bu |
50 |
63 |
80 |
||
|
4S qısa dövrə cərəyan (zirvəsi) |
Bu |
20 |
25 |
31.5 |
||
|
Qiymətləndirilən izolyasiya səviyyəsi |
Gərginliyə dözmək |
Kv |
42 (48) |
|||
|
Təsir gərginliyə dözmək |
75 (85) |
|||||
|
Əməliyyat ardıcıllığı |
|
Break-0.3s-Close-180s-yaxın |
||||
|
Mexaniki həyat |
Vaxt |
10000 |
||||
|
Qısamüddətli Cari Cari fasilə |
Vaxt |
50 |
||||
|
Əməliyyat mexanizmi (DC) açılış gərginliyi |
V |
110,220 |
||||
|
Terminal məsafəsi ilə əlaqə saxlayın |
mm |
11 ± 1 |
||||
|
Overtrave (Bahar Sıxılma Uzunluğu ilə əlaqə qurun) |
mm |
35 ± 0.5 |
||||
|
Üç fazalı ayrılıq və bağlanan sıçrayış vaxtı |
ms |
≤2 |
||||
|
Sıçrayış vaxtı bağlamaqla əlaqə saxlayın |
ms |
≤2 |
||||
|
Orta açılış sürəti |
m / s |
1.1 ± 0.2 |
||||
|
Orta bağlama sürəti |
m / s |
0.6 ± 0.2 |
||||
|
Açılış vaxtı |
Max əməliyyat gərginliyi |
s |
≤0.05 |
|||
|
Min Əməliyyat gərginliyi |
≤0.08 |
|||||
|
Yekun vaxt |
s |
0.1 |
||||
|
Dinamik və statik kontaktların qavravamlı taxıl yığılması qalınlığı |
mm |
3 |
||||
Qaynar Teqlər: Yan quraşdırılmış qapalı yüksək gərginlikli vakuum dövrə qırıcısı
