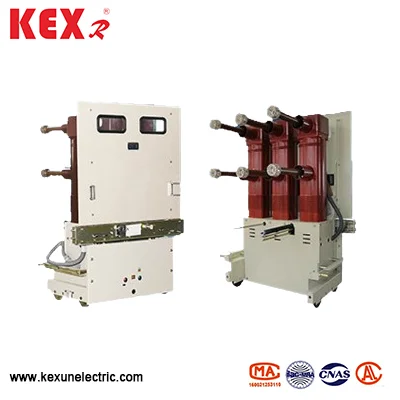

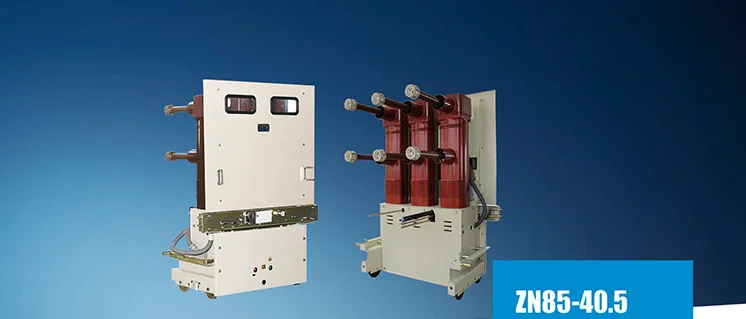

Zn85 qapalı yüksək gərginlik vcb
Çində tanınmış elektrik ötürmə və paylama istehsalçısı olan Kexun tərəfindən istehsal olunan ZN85, KEXUN tərəfindən istehsal olunan, 40.5 kV-nin qiymətləndirilmiş gərginliyi olan üç fazalı AC 50Hz güc sistemi üçün uyğundur və sənaye və mədən müəssisələri, elektrik stansiyaları və yarımstansiyalar üçün yükləmə cərəyanı kimi istifadə edilə bilər. İstifadə etmək
Model: ZN85
Marka: KEXR
Model: ZN85
Marka: KEXR
● Struktur xüsusiyyətləri
ZN85 qapalı yüksək gərginlikli vCB və əməliyyat mexanizmi yuxarı və aşağı səviyyədə qurulmuşdur, bu dairə qırıcıların dərinliyini effektiv şəkildə azaldır. Üç fazalı qövsdən qurtuluş otağı və bağlantıda olan bağlama orqanı üç müstəqil epoksi qatranı izolyasiya edən silindr, ZN85 qapalı yüksək gərginlikli VCB, normal iş şəraitində hava məsafəsi və dırmaşma məsafəsinə cavab verir. Və öz həcmini effektiv şəkildə azaldır. Vakuum interuperi və dinamik və əsas elektrikli dövrə statik olaraq keçirici silindrdə keçirici silindrdə quraşdırılmışdır ki, faza boşluğu cəmi 300 mm-dir. Əsas dövrə elektrik bağlantısı, yüksək etibarlılığı olan sabit əlaqə qurdu. İzolyasiya edən silindr dövrə açar çərçivəsində quraşdırılmışdır. Rəfin üstündədir. ZN85 Bağlı Yüksək Voltaj VCB mexanizmi sadə dizayn, daha yaxşı çıxış əyrisi və performansı var. 40.5KV vakuum dövrə qırıcılarının xüsusiyyətləri və tələbləri tətbiq olunur. Ümumi nizam məqbul, gözəl və qısa. Kiçik ölçülü, çevik əməliyyat, uzun xidmət həyatı, rahat təmir və istismarsız mexanizm. Dövrə qırıcısı tez-tez işləyən, müxtəlif hallar və sərt əməliyyat şərtləri olan yerlər üçün uygundur.
● ZN85 daxili yüksək gərginlikli VCB texniki parametrləri
|
Saymaq |
Maddə |
Vahidi |
Məlumat |
|
1 |
Qiymətləndirilmiş gərginlik |
Kv |
40.5 |
|
2 |
Reytinqli cərəyan |
A |
2000 |
|
3 |
Qiymətləndirilmiş tezlik |
Hz |
50 |
|
4 |
Qısamüddətli Qısa Dövrə Fasiləsi |
Bu |
31.5 |
|
5 |
Qısamüddətli Qısa Dövrə Bağlama Cari |
80 |
|
|
6 |
4S Cari (zirvəsi) ilə müqayisədə qısa dövrə |
31.5 |
|
|
7 |
Cari (zirvəsi) ilə qiymətləndirilmişdir |
80 |
|
|
8 |
1 dəq, gərginliyə dözmək |
Kv |
95 |
|
9 |
Gərginliklə əlaqəli işıqlandırma impulsu (zirvəsi) |
185 |
|
|
10 |
Əməliyyat ardıcıllığı |
Vaxt |
O-0.3s-co-180s-co |
|
11 |
Qısamüddətli qırılan qısa müddətli qırılma vaxtları |
20 |
|
|
12 |
Mexaniki həyat |
10000 |
|
|
13 |
Qırılma vaxtı |
ms |
≤80 |
|
14 |
Tək kondansatör bankı qıran cərəyan |
A |
630 |
|
15 |
Arxa-arxa kondansatör bankının kəsilməsi cərəyanı |
A |
400 |
|
16 |
Əməliyyat gərginliyi |
V |
-110 / ~ 110, -220 / ~ 220 |
Qaynar Teqlər: Zn85 qapalı yüksək gərginlik vcb
