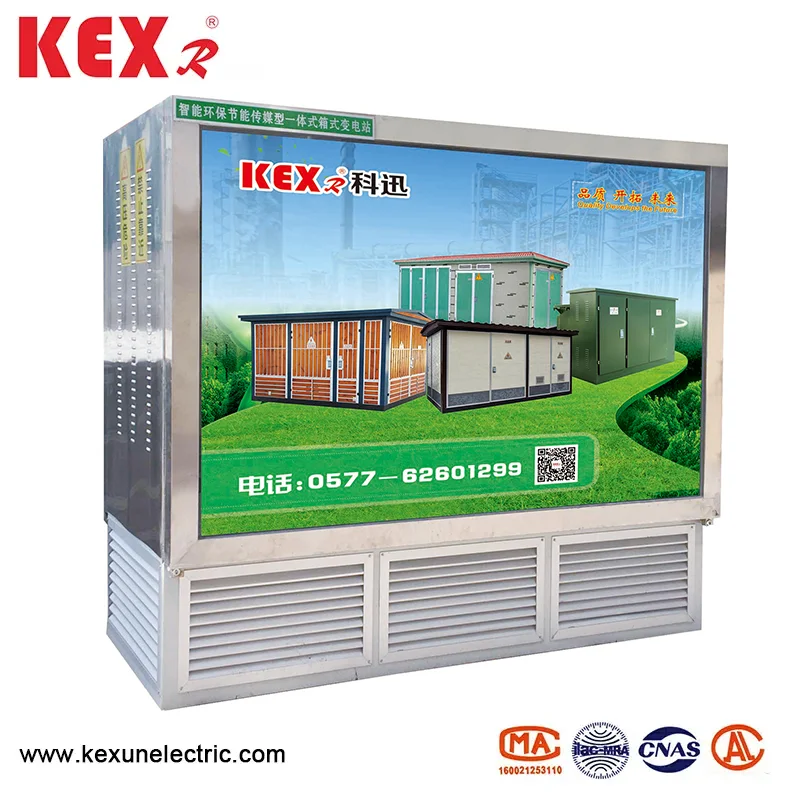

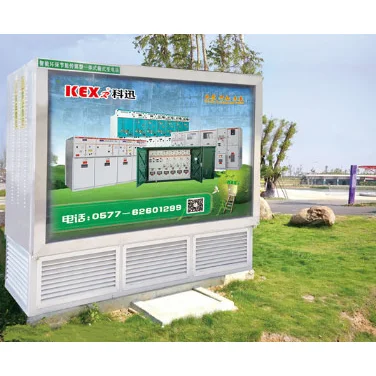

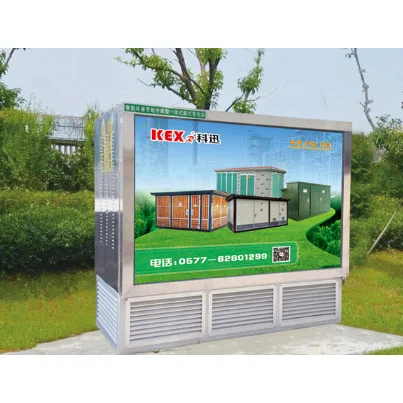

Yeraltı yarımstansiya

● Məhsula baxış

YBD-12 tipli mənzərə yeraltı yarımstansiya şəhər ekoloji dizayn konsepsiyasına uyğundur, kiçik bir sahəni tutur və ətraf mühiti gözəlləşdirir. Bu şəhər trafik magistral yolları, yaşayış sahələri, hava limanları, stansiyaları, yol kənarında və digər yerlər və digər yerlər üçün uyğundur və şəhər paylama şəbəkəsi avadanlıqlarının transformasiyasının tendensiyası olacaqdır.

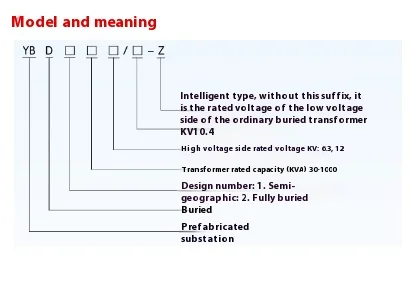

● YBD-12 tipli mənzərə yeraltı yarımstansiyasının model izahı

Ənənəvi qutu yarımstansiyası ilə müqayisədə yeraltı yarımstansiya aşağıdakı açıq üstünlüklərə malikdir:

▶ Estetika və ekoloji harmoniya

Adi qutu yarımstansiyası ətraf mühitlə yaxşı əlaqələndirə bilməyən böyük bir sahəni tutur və yeraltı yarımstansiyanın ətraf mühitə təsir etməyən kiçik bir paylama qutusu var.

▶ Enerji qənaət

Enerji qənaət və istehlak azaldılması bütün cəmiyyətin konsensusuna çevrildi. YBD-12 tipli Landşaft yeraltı yarımstansiya üçün üstünlük verilən transformatorlar S11 seriyası və S13 seriyası və SBH15 seriyası kimi aşağı zərərverici transformatorlar istifadəçilərin tələb və tədarükünə görə seçilə bilər.

▶ səs-küy azaldılması

Transformatorun səs-küyü dəmir nüvədən gəlir və ümumi qutu transformatorunda yerdən hündürlük ümumiyyətlə, insanların yuxusuna asanlıqla təsir edən təxminən 1.2 m-dir. YBD-12 tipli mənzərə yeraltı yarımstansiyası bütövlükdə yeraltı yerləşdirilir və səs-küyü açıq şəkildə azaldıla bilər, bu da sakinlərə az təsir göstərir.

Müştərilər üçün dəyər yaratmaq

Landşaft yeraltı yarımstansiyası, qısa istehsal dövrü, kiçik investisiya və sürətli təsir göstərən Kexun-da tamamilə prefabrik ola bilər. Şəhərin əsas yollarında və magistral yollarında quraşdırılmış yeraltı yarımstansiya yerdəki bir reklam işığı qutusu açar cihazıdır və reklam yüngül qutusu mövqeyi uzun müddət müştərilər üçün reklam müavinətləri təqdim edəcəkdir.

▶ Yüksək avtomatlaşdırma

YBD-12 tipli mənzərə yeraltı yarımstansiyası, yüksək gərginlikli və aşağı gərginlikli açar otağının əməliyyat vəziyyətini idarəetmə vəziyyətini idarəçiyə nəzarətçiyə, GPRS simsiz şəbəkə texnologiyasından istifadə edərək hərtərəfli ölçmə cihazı və nəzarət cihazı, yarımstansiyanın istifadəsini və istifadəsini asanlaşdırır.

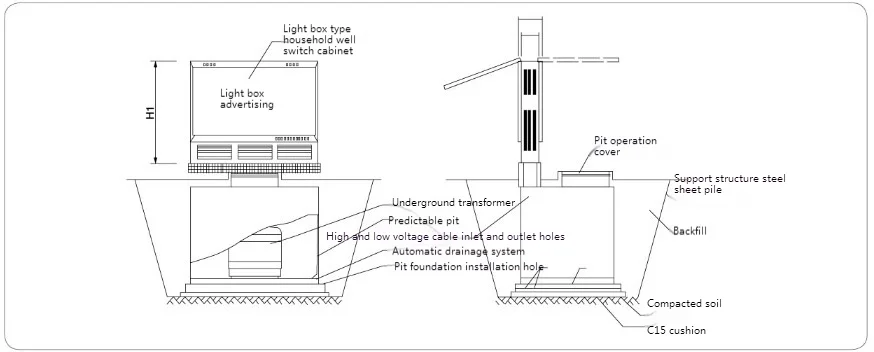

● YBD-12 tipli mənzərə yeraltı yarımstansiyasının quraşdırılması diaqramı

Qeyd:

1. Yuxarıdakı ölçülər yalnız istinad üçündür. Zəhmət olmasa, aktual ölçüləri sifariş edərkən istehsalçı tərəfindən göstərilən rəsmlərə baxın.

2. Məhsul yeraltı transformator, yüngül qutu açıq keçid kabineti və prefabrik çuxurdan ibarətdir. Zavodda əvvəlcədən yığılmış bir avadanlıq dəstidir və yüngül qutu açarı kabinetinin qabığı paslanmayan poladdan hazırlanmışdır;

3. Prefabrik çuxuru tam möhürlənmiş və suya davamlıdır, çuxurun yuxarı qapağının səthi kvadrat döşəmə plitələri ilə bəzədilmişdir və çuxurun alt qutusu, GB / T19285 "basdırılmış polad boru kəmərlərinin korroziya mühəndisliyinə dair təftiş" adlı metal keramikadan hazırlanmışdır;

4. Çuxurun yuxarı qapağı açıq bir lyukla təmin edilir. Lyuk açıldıqdan sonra, bir silindrlə dəstəklənir və yerləşdirilir. Lyuk vasitəsilə yeraltı transformator işçisi, kabel təhlükəsizliyi bağlantısı üçün çuxura daxil olmaq üçün müşahidə edilə bilər və işləyə bilər.

5. Partlayış boltlarının çuxurun təməl ölçüsünə uyğun olaraq quraşdırılmaması təklif olunur. Çuxur yerində və sabit, üfüqə görə, arxa plana görə, sonra əkin.

● İki tipik sxemin dizayn rəsmləri

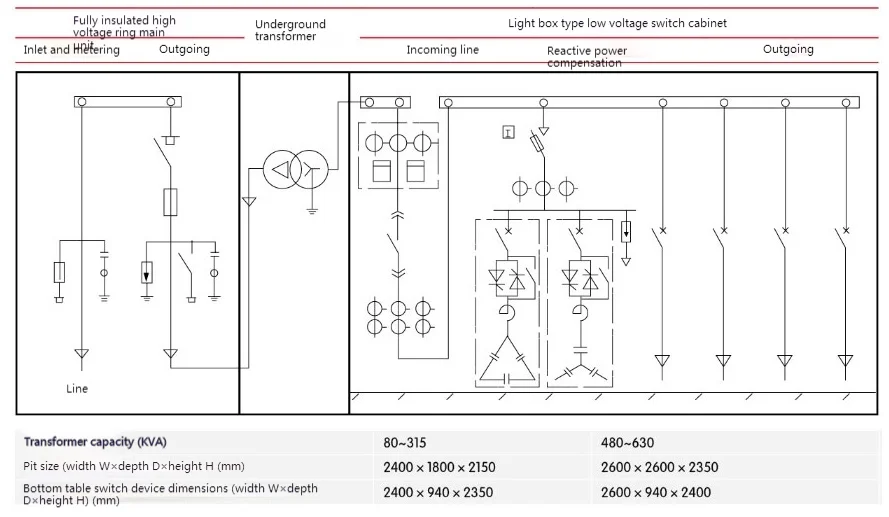

◆ HV Üzük Əsas Uniy + Yeraltı Transformator + Aşağı gərginlik ölçmə:

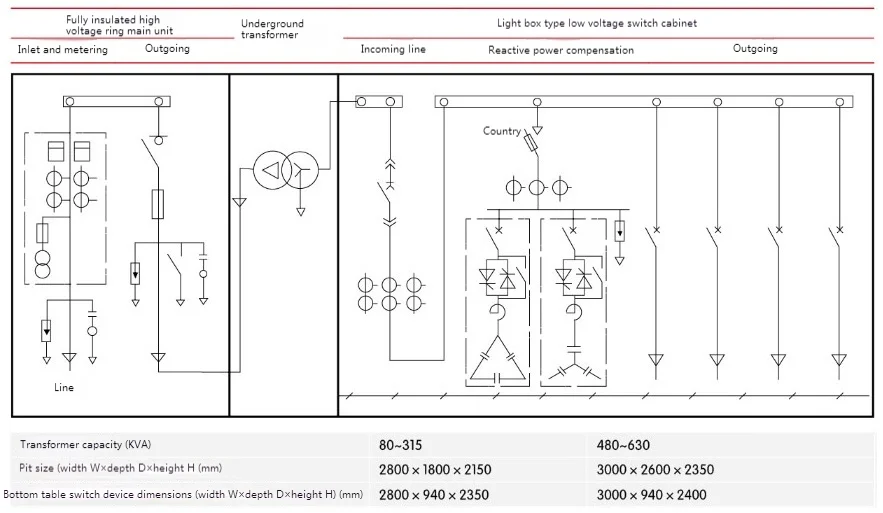

◆ HV Üzük Əsas bölmə + Yüksək gərginlikli ölçmə + yeraltı transformator + lv qidalandırıcı:
