Şəhər paylayıcı yarımstansiyası

● model mənası

● YB-12 tipli şəhər paylama yarımstansiyasının məhsulu

◆ İnteqral quruluş

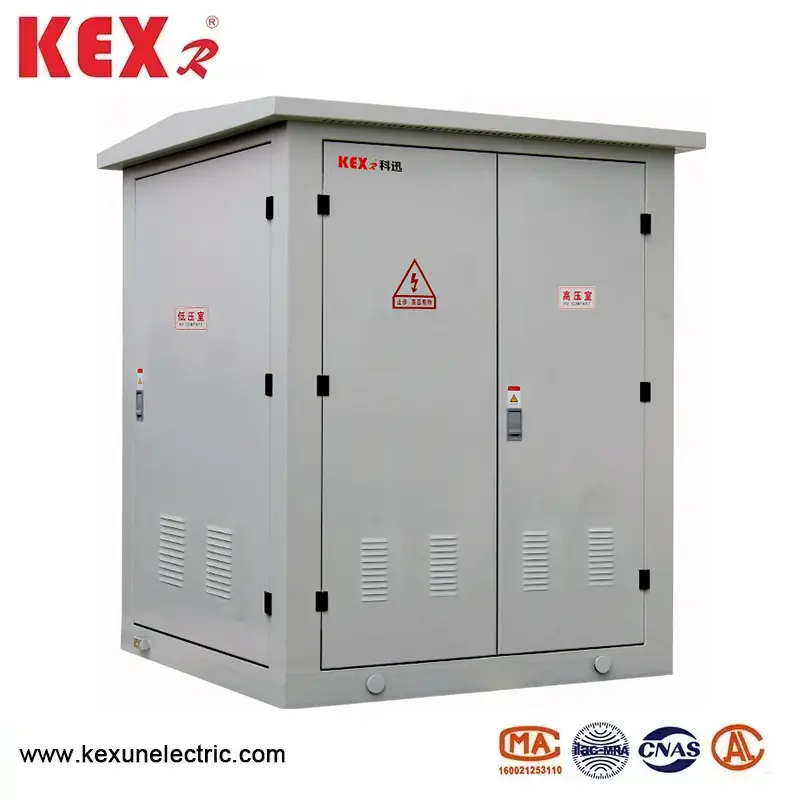

Şəhər paylama yarımstansiyası əsasən üç hissəyə bölündü: yüksək gərginlikli açar otağı, transformator otağı və aşağı gərginlikli açar otağı, ayrıca nəql edilə bilən aşağı gərginlikli açar otağı.

Yarımstansiya məhsulun temperaturun artmasını təmin etmək üçün unikal böyük dövrəlik istilik dissionasiya dizaynını qəbul edir və otaqlar arasında ayrı olan ayrıca möhür otaqlar arasında istilik mübadiləsi yaratmayacaqdır.

Şəhər paylama yarımstansiyasının qabığı yüksək keyfiyyətli paslanmayan poladdan hazırlanmışdır.

Polad plaka quruluşunun bütün hissələri xüsusi anti-korroziyaya qarşı müalicəyə məruz qaldı və paslanmayan poladdan hazırlanmış plaka quruluşu güclü korroziyaya qarşı müqavimət və yaxşı mexaniki gücü var.

Qiyməti və məkanı saxlayan və quraşdırmaq üçün əlverişli olan əlavə tikinti fondu olmadan

◆ Yüksək Təzyiq Palatası SF6 Qazla doldurulmuş açar proqramı, şirkətimiz tərəfindən müstəqil olaraq hazırlanmışdır və bütün komfardoz və avtobus çubuqları xaricində heç bir məruz qalmış gövdəsi olmayan qapalı paslanmayan polad qutuda möhürlənir. Təhlükəsiz əməliyyat və yüksək etibarlılıq; Tamamilə modul dizaynı, bütün modullar yan çıxışın bağlantı rejimini və enerji istehlakının tələblərinə uyğun olaraq ən yaxşı genişləndirilməsini həyata keçirə və güc təchizatı sxeminin ehtiyaclarını maksimum dərəcədə yerinə yetirə bilər.

◆ Aşağı Təzyiq Palatası Aşağı gərginlikli yan giriş və çıxış xətləri, kiçik ölçüdə olan yeni qəliblənmiş qutu qırıcılardan hazırlanmışdır, bu da arıq və dəyişdirmək asandır. Çoxfunksiyalı ağıllı hərtərəfli qorunma nəzarətçisi və yeni inteqrasiya edilmiş reaktiv güc kompensasiya cihazı.

Transformer otağı, transformator, epoksi qatranı ilə tam izolyasiya olunur və transformatorun yanacaq-dəstəyi materialları yoxdur və əməliyyat zamanı ətraf mühitə uyğun olmayan hər hansı bir vasitə və ya digər aralıq məhsullar istehsal etmir, buna görə də yaxşı alov geriləməsi, ətraf mühitin qorunması və enerji qənaət xüsusiyyətlərinə malikdir.

◆ Daxili əlaqə, gərginlik transformatoru və Çin bərk keçid şirkətin təhlükəsiz, etibarlı və tam izolyasiya edilmiş möhkəm izolyasiya edilmiş kabel aksesuarları ilə birləşdirilmişdir.

● Yüksək təzyiqli tərəf

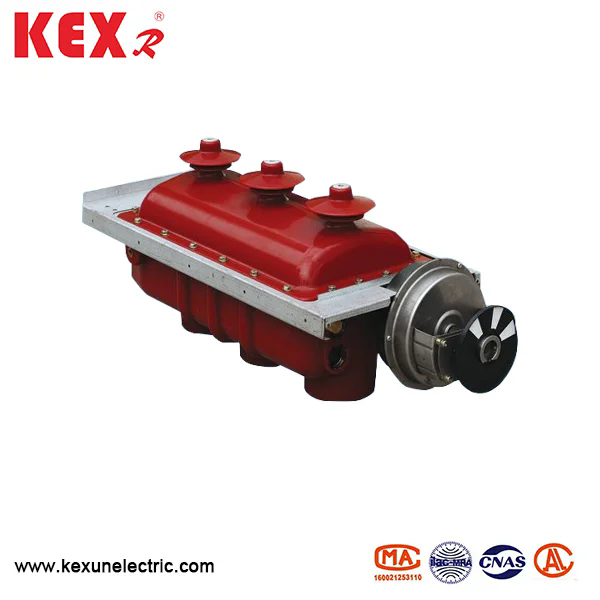

Ağıllı inteqrasiya edilmiş yarımstansiyanın yüksək gərginliyi ümumiyyətlə bir yük açarı qoruyucu birləşmə elektrik cihazı tərəfindən qorunur. Sigorta bir mərhələdə partladıldıqdan sonra üç fazalı bağlantı səfərləri. Yük açarı sıxılmış hava, vakuum, kükürd hexafluoridid ​​və s. Və s. Sigorta, etibarlı hərəkət və böyük qırılma qabiliyyəti olan bir hücumçu olan yüksək gərginlikli cari məhdudlaşdırıcı bir sigortadır. Əsas texniki parametrlər üçün aşağıdakı cədvələ baxın. 800kVA-dan yuxarı transformatorlar üçün ZN12, ZN28 və VS1 kimi vakuum dövrə qırıcıları qorunmaq üçün seçilə bilər.

● aşağı təzyiq tərəfi

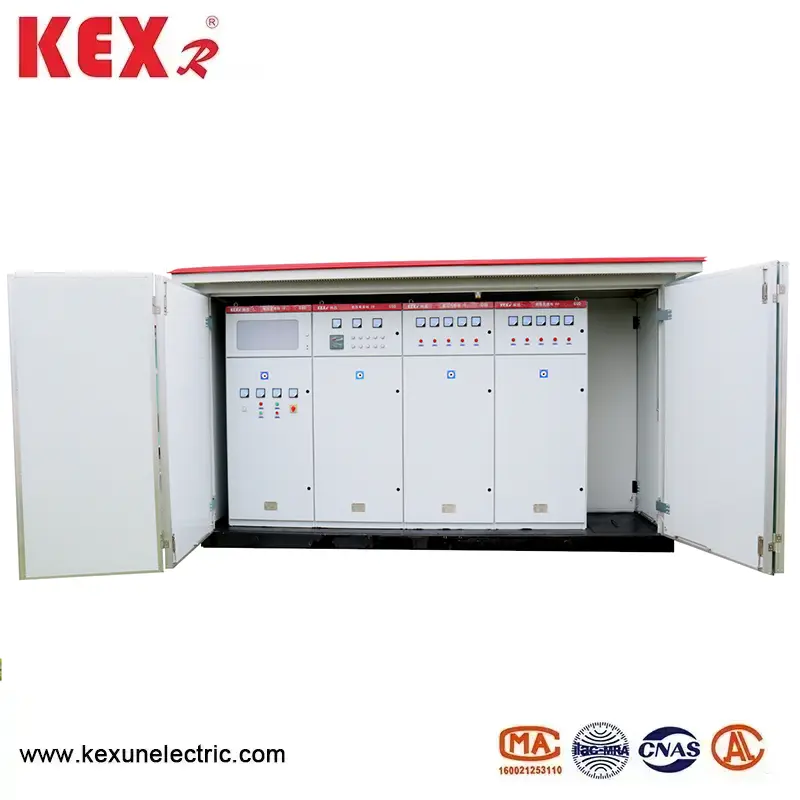

Aşağı gərginlikli tərəfdəki əsas keçid, seçmə qorunması üçün universal və ya ağıllı dövrə açarını qəbul edir; Outlet açarı, kiçik bir həcmi və qısa arıq, 30 dövrə qədər yeni bir növ plastik qabıqlı keçid qəbul edir; Ağıllı Avtomatik İzləmə Reaktiv Elektrik Kompensasiya Cihazı, istifadəçilərin seçilməsi üçün əlaqə və təmassız keçid rejimləri var.

● Şəhər paylama yarımstansiyasının transformatoru

Ağıllı inteqrasiya edilmiş yarımstansiya aşağı zərər, yağla batırılmış, tam möhürlənmiş S9, S10 və S11 seriyalı transformatorları qəbul edir və qatran-son dərəcə kiçik və ya nomeks kağız izolyasiya edilmiş ətrafla quru tipli transformatorları da seçir. Dibi bir arabası ilə təchiz olunmuşdur və transformatorlar asanlıqla daxil ola və çıxa bilər.

◆ Yük açarının texniki parametrləri

◆ Yüksək gərginlikli sigortanın texniki parametrləri

◆ Aşağı gərginlikli dövrə açarının texniki parametrləri

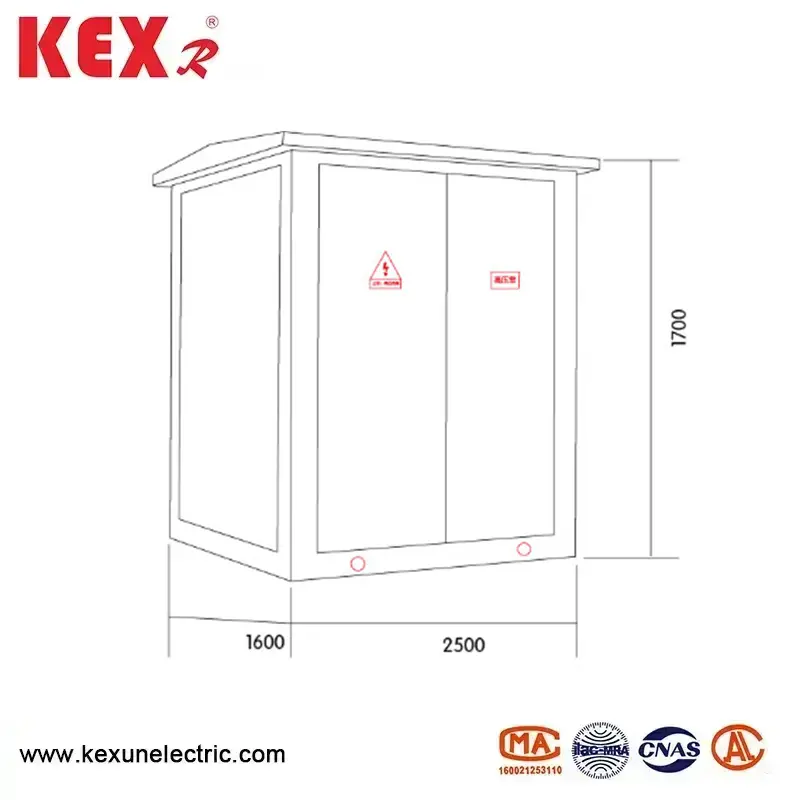

● Layout ölçüsü diaqramı
