24kV Kabel Ayırma Qutusu

●24kV Kabel Ayırma Qutunun əsas xüsusiyyətləri

▶Gərginlik dərəcəsi: 24kV Kabel Ayırma qutusu nominal gərginlik 24kV-dir (IEC 62271-200 və ya GB/T 11022 standartına uyğundur).

▶Tamamilə izolyasiya edilmiş möhür: canlı hissələr bərk izolyasiya və ya SF6 qazı ilə izolyasiya edilib, heç bir keçirici olmadan, toza və suya davamlıdır (IP65/IP67).

▶Avropa tipli plug-in texnologiyası: T tipli və ya dirsək tipli ekranlı kabel birləşdiriciləri standartdır və canlı plug-in dəstəklənir (xüsusi alətlər tələb olunur).

▶Modullu genişləndirmə: standart vahidlər (məsələn, 1 daxil, 4 çıxış, 2 daxil və 6 çıxış) sonradan tutumun genişləndirilməsini dəstəkləmək üçün çevik şəkildə birləşdirilə bilər.

●24kV Kabel Ayırma Qutusu Tipik struktur

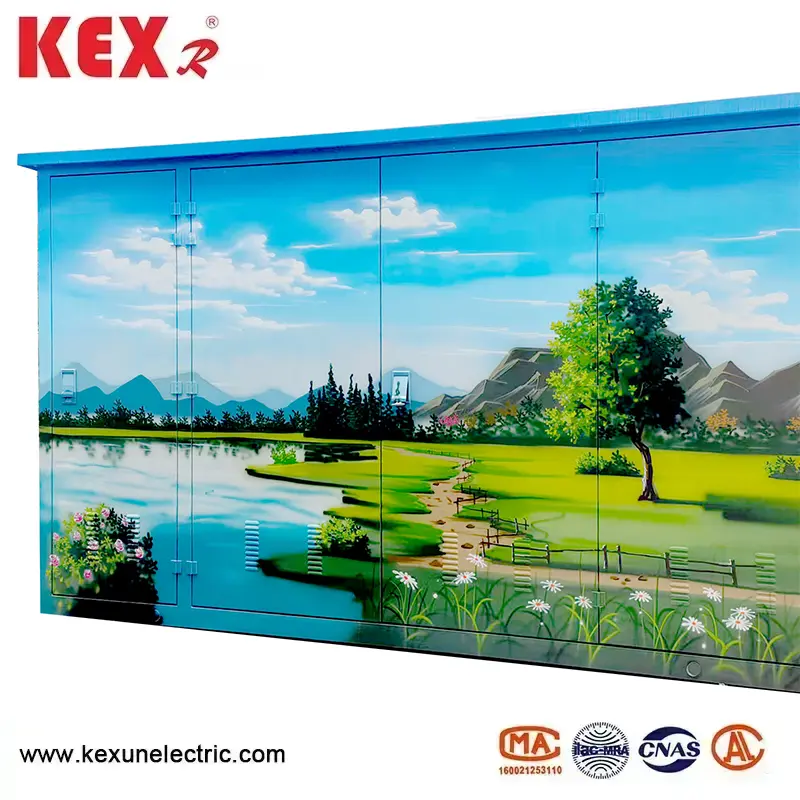

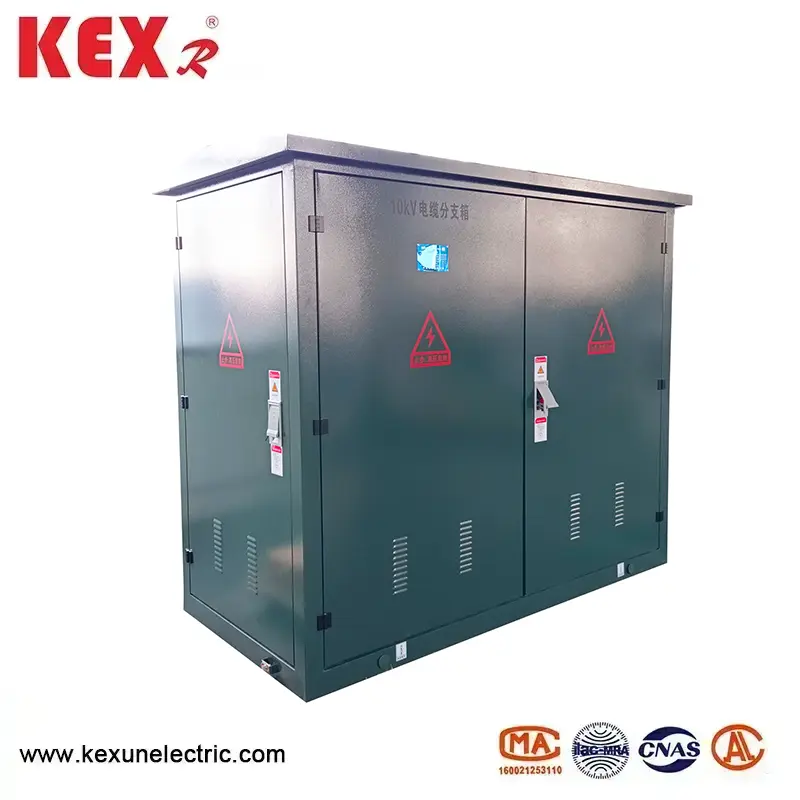

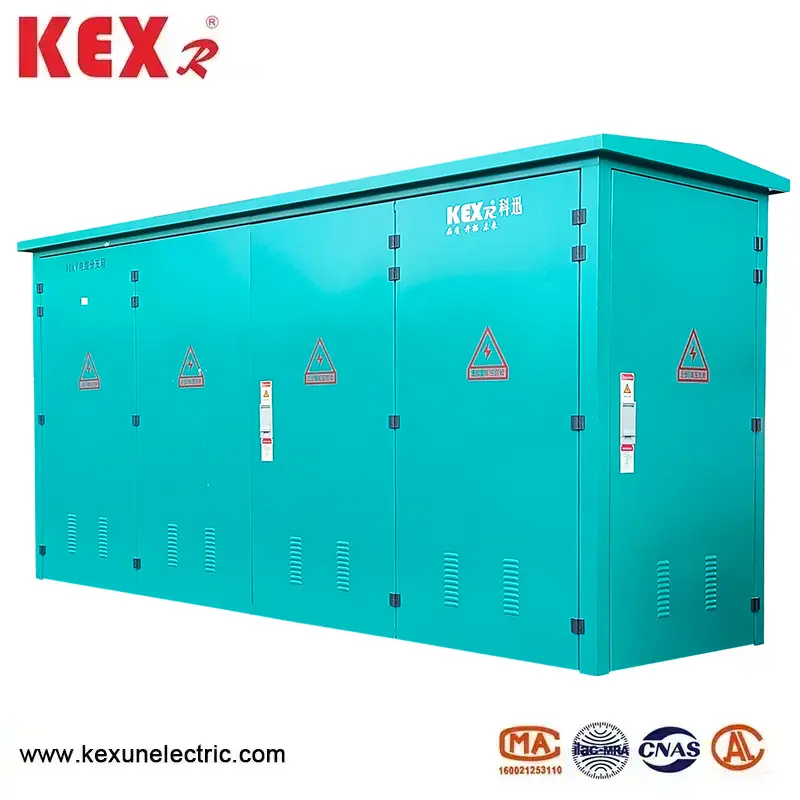

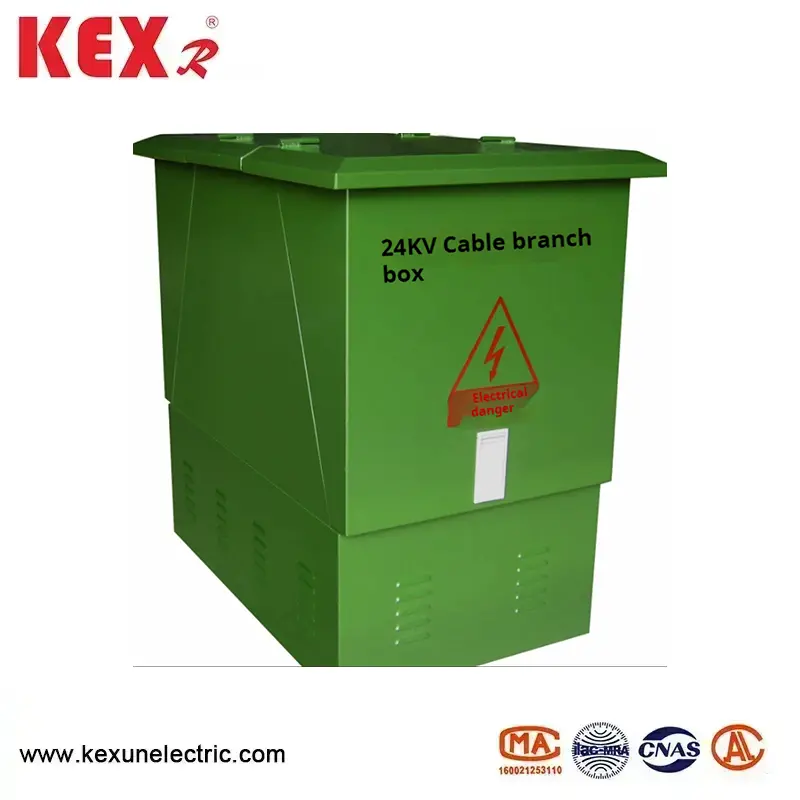

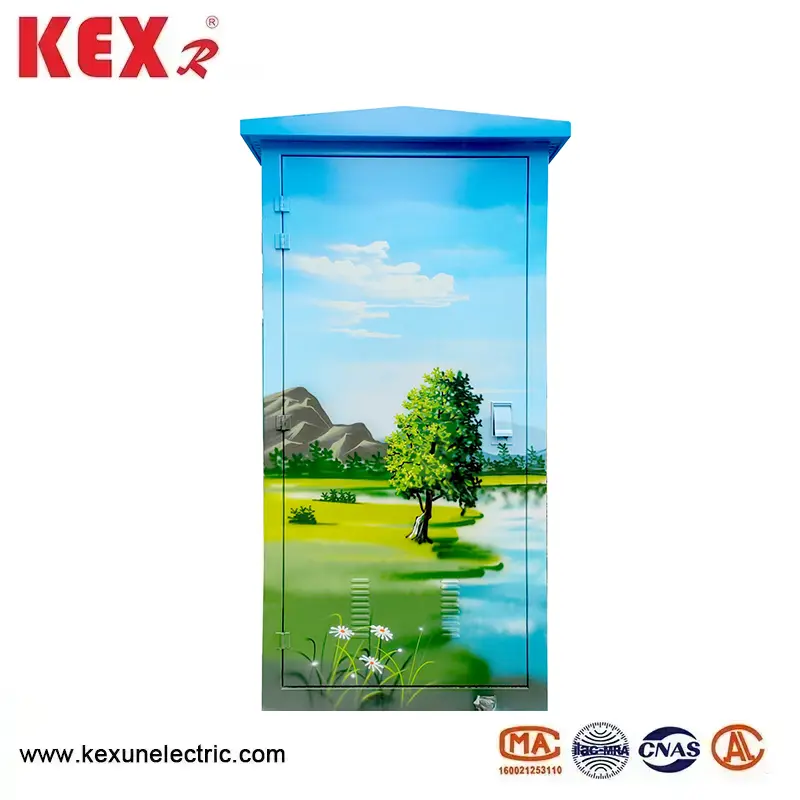

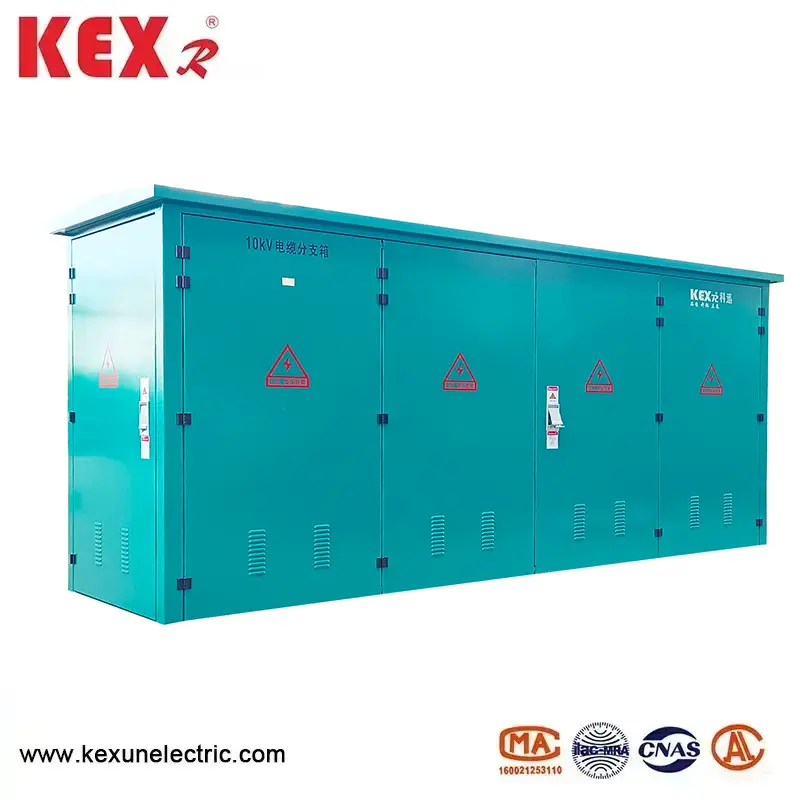

▶Qutu paslanmayan poladdan /SMC-dən hazırlanıb, korroziyaya davamlıdır və xarici dizayna malikdir (-40℃~+70℃).

▶İzolyasiya edilmiş avtobus mis və ya alüminiumdan hazırlanmış, silikon kauçuk/EPDM izolyasiya təbəqəsi ilə bükülmüşdür və izolyasiya səviyyəsi ≥50kV (güc tezliyinə davamlı gərginlik) təşkil edir.

▶Kabel birləşdiricisi

Sınaq nöqtəsi olan 24 kV qorunan plug-in birləşdiricisi (məsələn, RIP növü və EPDM izolyasiyası) (isteğe bağlı).

▶Mühafizə cihazı qısaqapanma nasazlığı göstəricisi, canlı ekran və ildırım mühafizəsi ilə təchiz oluna bilər.

Torpaqlama sistemi qutusunun topraklama terminalı+kabel ekranının torpaqlanması, torpaqlama müqaviməti ≤4Ω.

●24kV Kabel Ayırıcı Qutunun tipik tətbiqi ssenariləri Tipik struktur

▶Yeni enerji elektrik stansiyası: dəniz külək enerjisi 24kV kollektor xəttinin vurulması.

▶Sənaye Parkı: Yüksək gərginlikli mühərrik və ya transformatorun kabel qolu.

▶Min/neft yatağı: partlayışa davamlı 24kV filial qutusu (Ex d IIC T4).

▶Şəhər yüksək gərginlikli paylayıcı şəbəkə: kabel halqalı şəbəkə şkafı üçün alternativ sxem (yerə qənaət)

●24KV Avropa tipli Kabel Ayırma Qutunun İstifadə Şərtləri

10KV Avropa tipli Kabel Paylayıcı Qutunun ətraf temperaturu: -30~40℃

Küləyin sürəti: 34m/sl-ə bərabər və 700Pal-dan çox deyil

Rütubət: orta gündəlik nisbi rütubət 95% -dən çox deyil

Orta aylıq nisbi rütubət 95% -dən çox deyil

 Zərbəyə davamlı: üfüqi sürətlənmə 0,4 m/s²-dən çox deyil, şaquli sürətlənmə isə 0,15 m/s²-dən çox deyil

Avropa tipli Kabel Paylayıcı Qutunun quraşdırılması yerinin meyli: 3-dən az

Quraşdırma mühiti: Ətrafdakı hava açıq-aşkar aşındırıcı, yanan qaz, su buxarı və s. ilə çirklənməməli və quraşdırma yeri şiddətlə titrəməməlidir.

● 24KV Avropa tipli Kabel Ayırma Qutunun texniki parametri

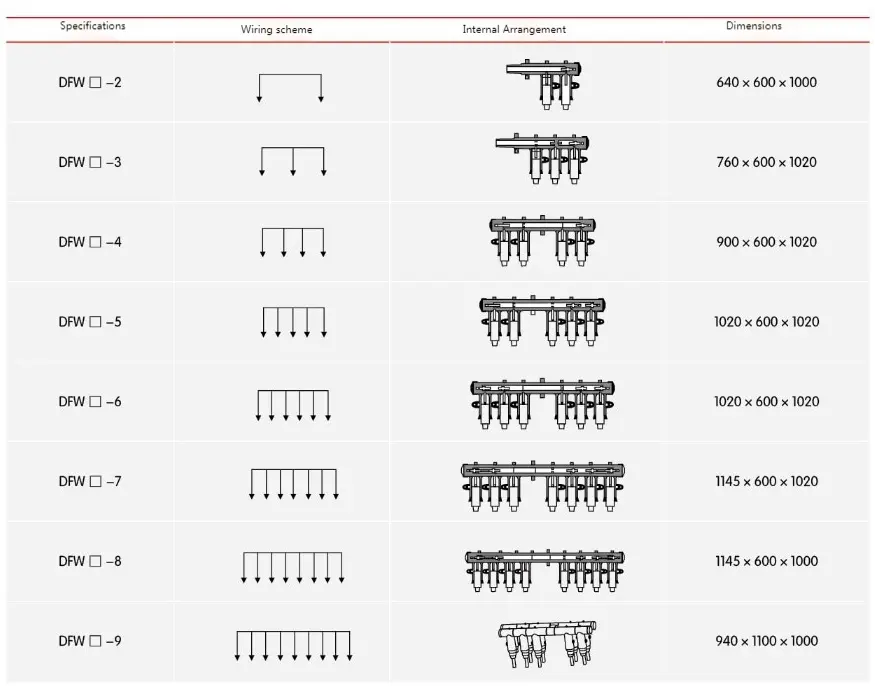

● 24KV Avropa tipli Kabel Ayırma Qutusu Sifariş nömrəsinin təsviri

Tez-tez verilən suallar

S: 24KV filial qutusunun MOQ

A: Hətta 1 dəst sata bilərik.

S: Bu cür məhsulun zəmanəti?

A: 12 ~ 24 ay
