35kV Kabel Qovşağı

○35kV Kabel Qovşağının əsas xüsusiyyəti

▶Nominal gərginlik: 35kV (IEC 62271-200 və GB/T 11022 standartlarına uyğundur).

▶Tam izolyasiya və tam sızdırmazlıq: bərk izolyasiya (məsələn, epoksi qatranı və silikon kauçuk) və ya SF6 qaz izolyasiyası qəbul edilir və IP65/IP67 qoruma dərəcəsi ilə çılpaq keçirici yoxdur.

▶Avropa plug-in texnologiyası: standart ekranlanmış plug-in kabel birləşdiriciləri (canlı əməliyyatı dəstəkləyir (xüsusi alətlər tələb olunur).

▶Modul dizayn: giriş və çıxış xətləri çevik şəkildə genişləndirilə bilər (məsələn, 1 daxil, 3 çıxış, 2 daxil və 4 çıxış).

▶Ağıllı seçim: nasazlıq göstəricisi, temperatur sensoru, DTU (paylayıcı terminal) inteqrasiya oluna bilər.

○35kV Kabel Qovşağının tipik struktur tərkibi

▶Qutu

Paslanmayan polad/SMC kompozit material korroziyaya davamlıdır və açıq havada istifadə üçün uyğundur (-40℃~+70℃).

▶İzolyasiyalı avtobus

Mis və ya alüminium keçirici, silikon kauçuk / EPDM izolyasiyası, güc tezliyi ≥70kV gərginliyə davamlı, ildırım impulsu 170kV.

▶Kabel birləşdiricisi

Sınaq nöqtələri olan 35kV qorunan plug-in birləşdiriciləri (məsələn, T tipli və dirsək tipli) (isteğe bağlı).

▶Qoruyucu cihaz

İldırım qoruyucusu, qısaqapanma nasazlığı göstəricisi və canlı ekran seçilə bilər.

▶Torpaqlama sistemi

Qutu və kabel qoruyucu təbəqəsi etibarlı şəkildə torpaqlanır (torpaqlama müqaviməti ≤4Ω).

○ 35kV Kabel Qovşağının quraşdırılması, istismarı və texniki xidməti

 ◆ Quraşdırma tələbləri

Kabelin soyulması və kəsilməsi: izolyasiya təbəqəsinə zərər verməmək üçün birləşmənin spesifikasiyasına (səhv 1 mm) dəqiq uyğun gəlir.

▶Birləşdiricinin quraşdırılması: Təmas səthini təmizləyin və oksidləşmənin qarşısını almaq üçün silikon yağ çəkin. Bir tork açarı ilə sıxın (məsələn, T-qovşağı üçün 35 ~ 40N m lazımdır).

▶Torpaqlama: Qutu və kabel ekranı etibarlı şəkildə torpaqlanmalıdır (torpaqlama müqaviməti ≤4Ω).

◆Təhlükəsiz əməliyyat

▶Elektrik kəsildikdən sonra elektrik enerjisini yoxlayın, işləyərkən izolyasiya edən əlcək və eynək taxın.

▶Birləşdiricini qoşmazdan və ayırmadan əvvəl torpaqlama açarının (əgər varsa) bağlı olduğundan əmin olun.

◆ Baxım təklifi

▶İllik yoxlama: infraqırmızı temperaturun ölçülməsi (oynaqların temperatur artımının monitorinqinə diqqət yetirilməsi).

▶Möhürləmə yoxlanışı: sızdırmazlıq halqasını hər beş ildə bir dəfə dəyişdirin (rütubətə və toza qarşı).

▶İzolyasiya testi: hər 3 ildən bir dayanıqlı gərginlik testi keçirin.

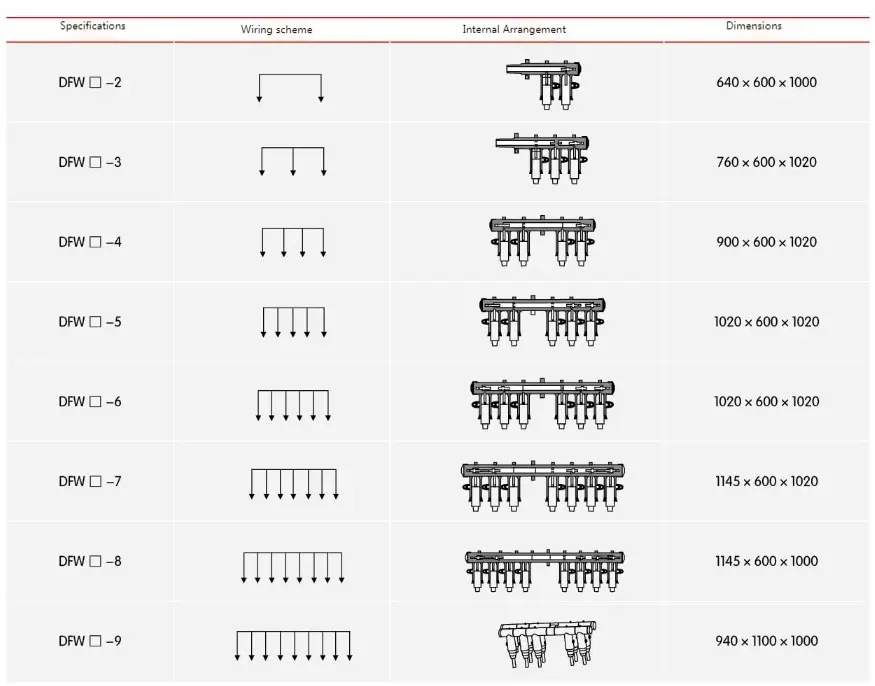

● 35KV Avropa tipli Kabel Qovşağının texniki parametri

● 35KV Avropa tipli Kabel Qovşağı  Sifariş nömrəsinin təsviri

Niyə Kexun seçilir?

Məhsulların sabit performansı, qüsur dərəcəsi 2%-dən azdır;

Birbaşa fabrik satışı, yüksək xərcli

Tez-tez verilən suallar

 S: Bu cür məhsulun MOQ

A: Biz hətta 1 dəst kabel qutusunu da sata bilərik

S: Zəmanət

A: 12 ~ 24 ay

S: Şirkətiniz OEM xidməti təklif edirmi?

A: Tamamilə bəli!  Biz OEM və ODM xidmətini təklif edirik
