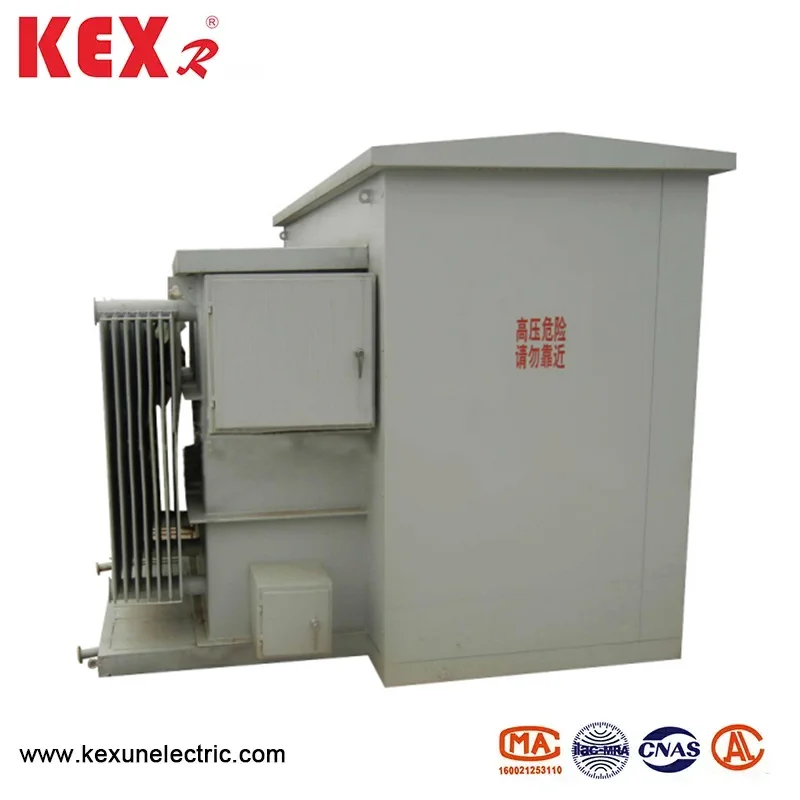

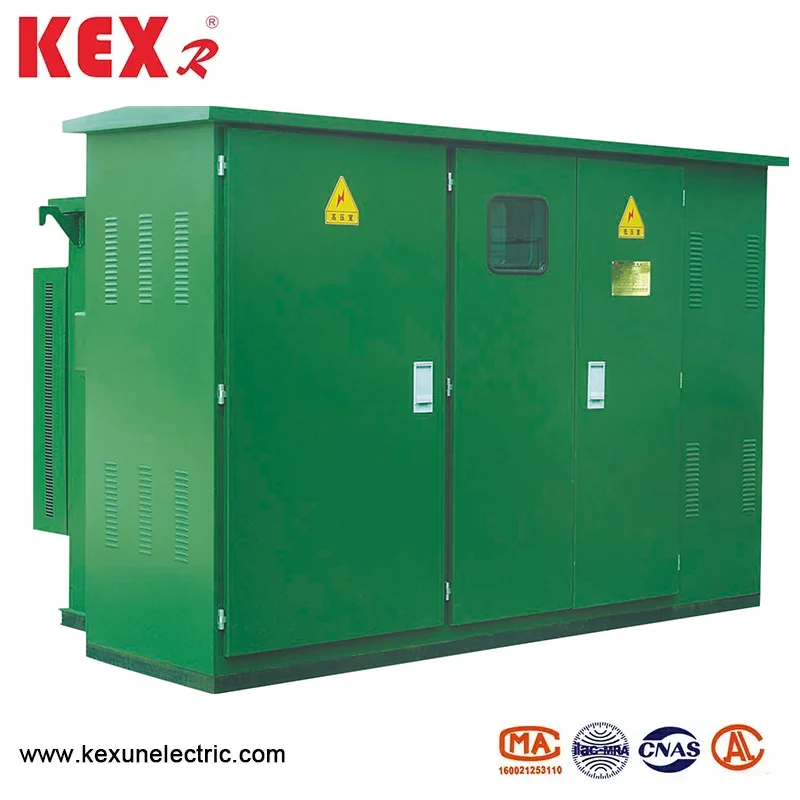

Amerika tipli pad quraşdırılmış transformator
Çin istehsalı olan Amerika tipli pad quraşdırılmış transformator Kexun, kompakt quruluş, rahat quraşdırma və yaxşı qorunma xüsusiyyətlərinə malikdir və şəhər paylama şəbəkələrində, yaşayış yerlərində və sənaye sahələrində geniş istifadə olunur.
Model: ZBW-12
Marka: KEXR
Model: ZBW-12
Marka: KEXR
Amerikanın tipePad-quraşdırılmış transformatoru aşağıdakı əsas xüsusiyyətlərə malikdir.
◆ kompakt dizayn
Kiçik ölçülü, az yer sahəsi olan yerlər üçün uyğun yerlər üçün uyğundur.
Amerikalı qutu tipli transformator quruluşu, ümumiyyətlə beton pad quraşdırılmış quraşdırılmışdır.
◆ Əvvəlcədən yığılmış quruluş
Saytda quraşdırılmanın iş yükünü azaltmaq üçün fabrikdən çıxmadan əvvəl yüksək və aşağı gərginlikli açarların, transformatorların və qorunma cihazlarının inteqrasiyasını tamamlayın.
Tamamilə möhürlənmiş quruluş, nəmdən qorunan, toz və korroziya sübutunu qəbul edin.
◆ Təhlükəsiz və etibarlı
Elektrik şok riskini azaltmaq üçün tam izolyasiya dizaynını qəbul edin.
Yükləmə, qısa qapanma və temperatur qorunması funksiyalarına malikdir və sabit işləyir.
◆ Asan baxım
Tez quraşdırma və dəyişdirmək üçün əlverişli olan Amerika plug-in kabel rəhbəri (dirsək kabel rəhbəri) qəbul edilir. Giriş qapısının dizaynı məqbul və istismar və istismar üçün əlverişlidir.
◆ Güclü uyğunlaşma
Amerikan tipli pad quraşdırılmış transformator açıq mühit üçün uyğundur, qoruma səviyyəsi ümumiyyətlə IP67-ə çatır.
Özelleştirilebilir dizayn fərqli gərginlik səviyyələri (məsələn, 10KV / 0.4kv) və potensial tələbləri (məsələn, 50kva ~ 1600kva) cavab verə bilər. ◆
● Amerika tipli pad quraşdırılmış transformatorun ümumi tətbiq ssenariləri
✅uran Distribution Şəbəkəsi: Küçələrin və icmaların enerji paylanması çevrilməsi üçün uyğundur və işğal olunmuş ərazini azaldır.
✅SideIdial sahəsi: Sakit dizayn, yaşayış sahələrində enerji təchizatı üçün uyğundur.
✅Mövsələ mərkəzi: şəhər görünüşünə təsir etmədən gözəl və yığcam.
✅Sənət Parkı: Yüksək etibarlılığı olan sərt mühitə uyğunlaşdırılmışdır.
✅Temporariya enerji istehlakı: Sürətli yerləşdirmə üçün rahat olan tikinti sahələri, sərgilər və s. Kimi.
● Amerika tipli pad quraşdırılmış transformatorun istifadə etdiyi transformator texniki parametrləri
|
Seriya nömrəsi |
Maddə |
Vahidi |
Texniki parametrlər |
|
1 |
Qiymətləndirilmiş gərginlik |
kv |
10 / 0.4 |
|
2 |
Max əməliyyat gərginliyi |
kv |
12 |
|
3 |
Qiymətləndirilmiş tezlik |
Hz |
50 |
|
4 |
Qiymətləndirmə qabiliyyəti |
kva |
150-1600 |
|
5 |
1min güc tezliyi gərginliyə dözmək |
kv |
35 |
|
6 |
İldırım impulsu gərginliyi |
kv |
75 |
|
7 |
Soyutma üsulu |
|
Onan |
|
8 |
Yüksək gərginlikli ehtiyat nüsxə sigortasının qırılması |
bu |
50 |
|
9 |
Fiş-sigortanın cərəyanını qırmaq |
bu |
2.5 |
|
10 |
Ətraf mühit istiliyi |
℃ |
-35 ~ 40 |
|
11 |
İcazə verilən rulon temperaturu yüksəlir |
℃ |
65 |
|
12 |
Yüklü gərginlik tənzimlənməsi |
|
± 5% və ya ± 2 * 2.5% |
|
13 |
Səs-küy səviyyəsi |
db |
50 |
|
14 |
İplik |
|
IP43 |
The müxtəlif növ transformatorların itkisinin müqayisəsi
|
Tutum (kva) |
Voltage9 (kv) |
Qoşulma qrupu |
Yükləmə cərəyanı yoxdur |
Yük itkisi yoxdur% |
Impedance gərginliyi% |
Yük itkisi (w) |
|||||
|
Hv |
Lv |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 × 5 OR2 * ± 2.5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ Yük açarının texniki parametrləri cədvəli qəbul edildi
|
Maddə |
Ad |
Vahidi |
315a |
630a |
|
Qiymətləndirilmiş gərginlik |
|
Kv |
12 |
12 |
|
Maksimum cərəyan |
|
A |
315 |
630 |
|
Qiymətləndirilmiş tezlik |
|
Hz |
50 |
50 |
|
Qısamüddətli Qısa Dövrə Bağlama Cari |
|
Bu |
31.5 |
50 |
|
Qısamüddətli Qısamüddətli |
|
Bu |
12.5 |
50 |
|
Qısamüddətli müddətli vaxt |
|
S |
2 |
2 |
|
Mexaniki həyat |
|
Vaxt |
2000 |
2000 |
|
İldırım impulsu testi |
Mərhələ yerə |
Kv |
75 |
75 |
|
İzolyasiya sınığı |
85 |
85 |
||
|
1min iş tezliyi gərginliyə dözmək |
Mərhələ yerə |
42 |
42 |
|
|
İzolyasiya sınığı |
48 |
48 |
||
|
Reytinqli zirvə cərəyana tab gətirin |
|
Bu |
31.5 |
50 |

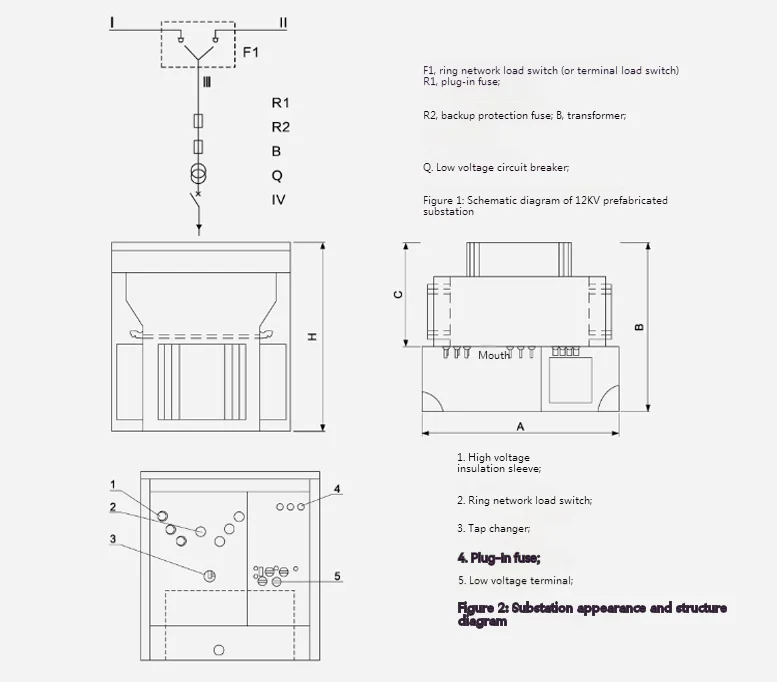

Amerika tipli pad quraşdırılmış transformatorun ölçüləri
|
ZBW-12 Əvvəlcədən quraşdırılmış Amerika qutusu tipli yarımstansiya standart ölçüləri |
|||||||
|
Tutum (kva) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
Qaynar Teqlər: Amerika tipli pad quraşdırılmış transformator
