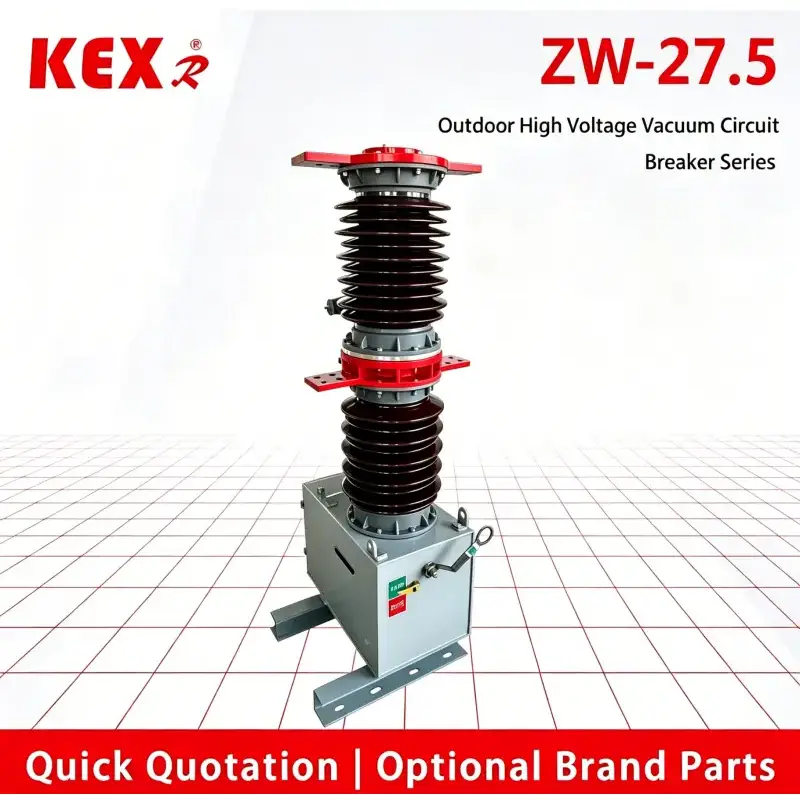

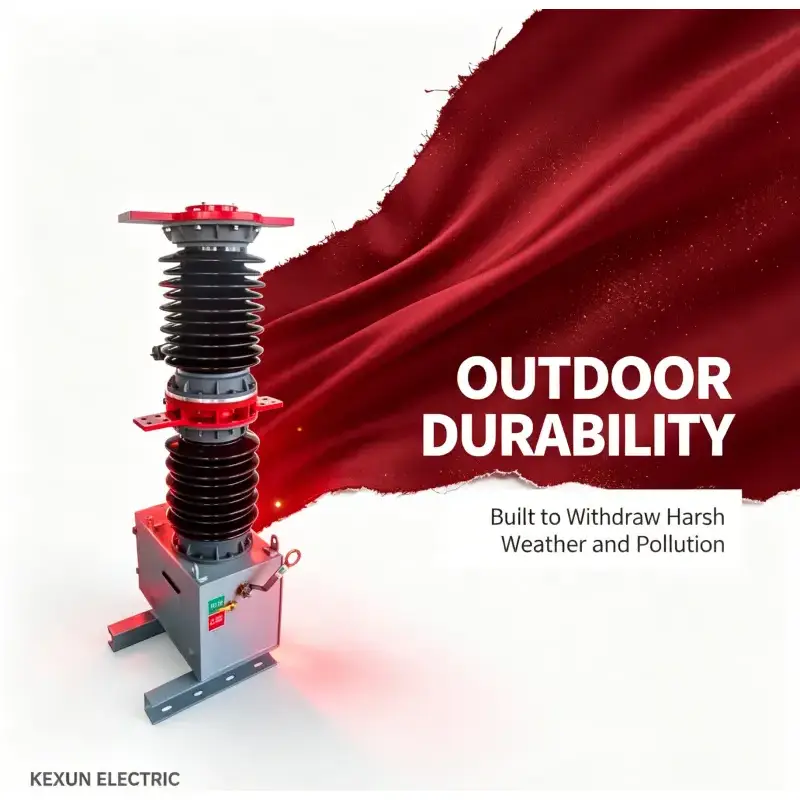

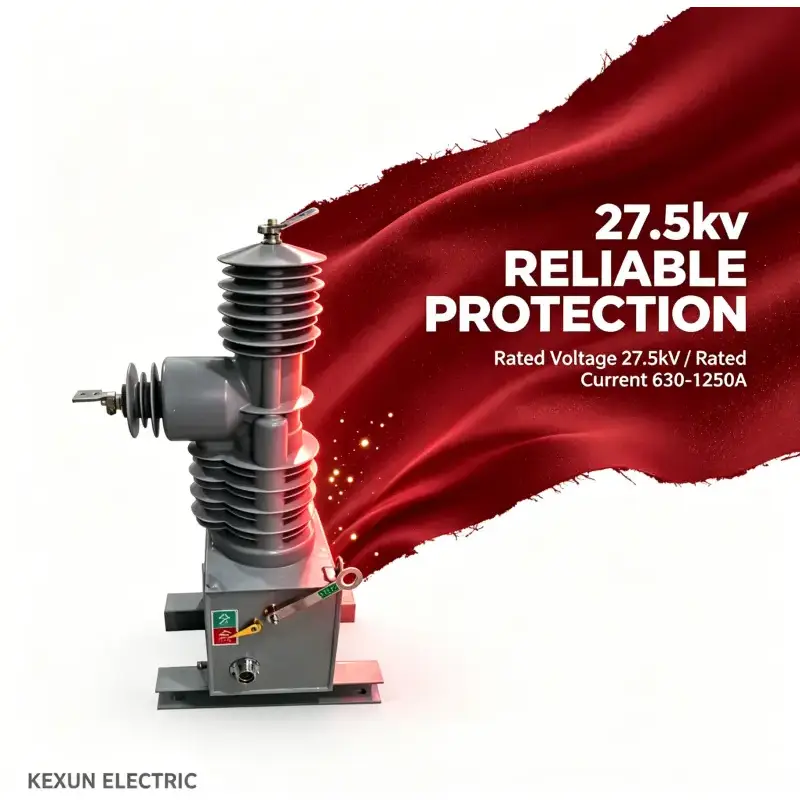

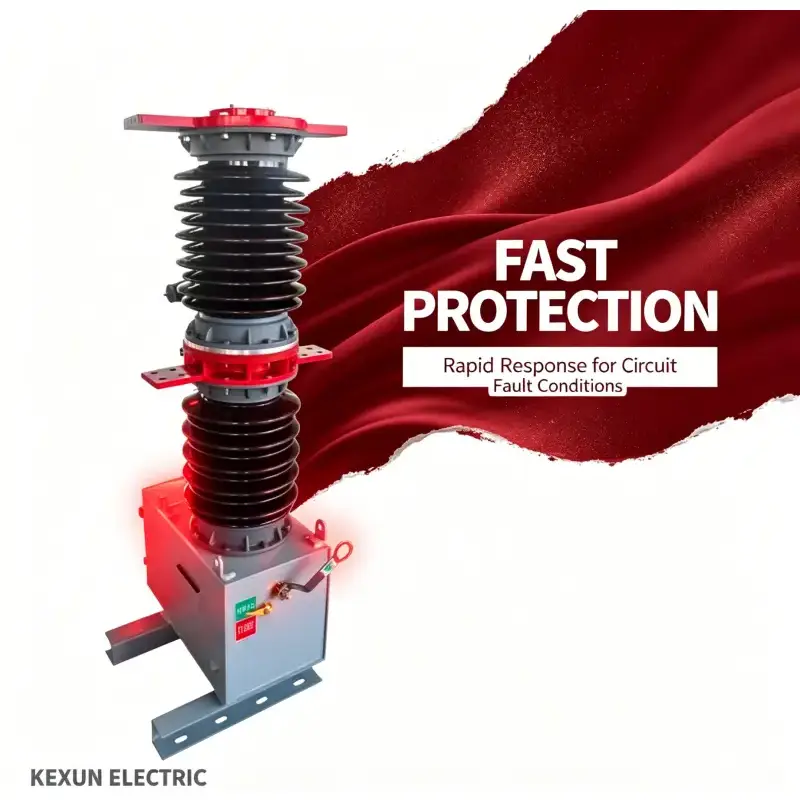

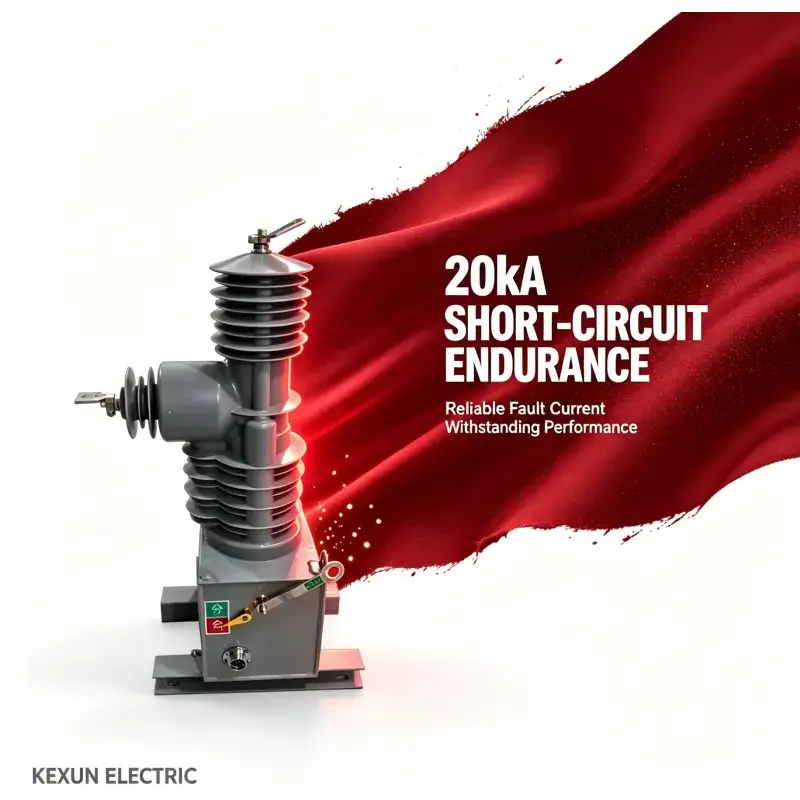

Xarici yüksək gərginlikli vakuum açarı

Məhsul xüsusiyyətləri

Son dərəcə yüksək etibarlılıq

Bütün ömrü boyu baxım tələb olunmur.

Yüksək mexaniki həyat və elektrik ömrü.

Kiçik ölçülü, yüngül çəki və asan quraşdırma

 Standart rele qorunması və sürətli avtomatik yenidən bağlanma funksiyası ilə.

ZW7-27.5 tipli açıq hava yüksək gərginlikli vakuum açarının şərtlərindən istifadə

¨ Temperatur: -30℃～60℃；

¨ Hündürlük: 2000 m-dən az

¨ Küləyin sürəti:≤34m/s;

¨ Çirklənmə dərəcəsi: Ⅳ级；

¨ Saxlama temperaturu: -40℃～85℃。

Vcb-nin əsas texniki parametri

Qırıcının əsas mexaniki parametri

Elektrik açarının quruluşu və iş prinsipi

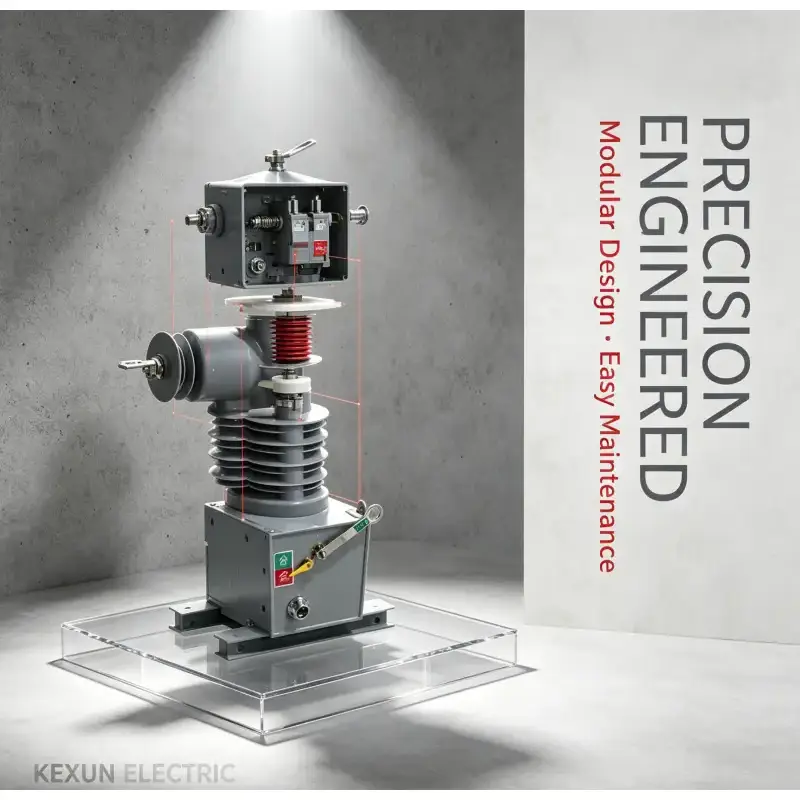

ZW7-27.5 Xarici yüksək gərginlikli vakuum açarı əsasən inteqrasiya olunmuş möhürlənmiş dirəkdən, cərəyan transformatorundan, yay işləmə mexanizmindən və qutudan ibarətdir. Bu tip elektrik açarı miniatürləşdirilmişdir. Eyni zamanda, əl ilə təcili əyləc buraxma cihazı ilə təchiz edilmişdir. Cərəyan transformatoru istifadəçinin ehtiyaclarına uyğun seçilə bilər.

The control of ZW7-27.5Outdoor high voltage vacuum circuit breaker is completed by the intelligent control unit. Kommutatorun işə salınması-söndürülməsi lokal olaraq həyata keçirilə bilər və o, rabitə interfeysi vasitəsilə də uzaqdan idarə oluna bilər. Elektrik açarının digər məlumatları da idarəetmə mərkəzinə ötürülə bilər və rabitə kanalı kabel, optik lif, GPRS/CDMA, GSM və s. ola bilər. ZW7-27.5 Xarici yüksək gərginlikli vakuum açarının nəzarəti ağıllı idarəetmə bloku tərəfindən tamamlanır. Kommutatorun işə salınması-söndürülməsi lokal olaraq həyata keçirilə bilər və o, rabitə interfeysi vasitəsilə də uzaqdan idarə oluna bilər. Elektrik açarının digər məlumatları da idarəetmə mərkəzinə ötürülə bilər və rabitə kanalı kabel, optik fiber, GPRS/CDMA, GSM və s.

Ağıllı idarəetmə bloku elektrik açarına yaxın quraşdırılır və idarəetmə kabeli vasitəsilə elektrik açarı ilə birləşdirilir. Ağıllı idarəetmə blokunun enerji təchizatı əsas enerji təchizatı və gözləmə rejimində olan enerji təchizatına bölünür. Əsas enerji təchizatı PT vasitəsilə yüksək gərginlikli xətt vasitəsilə əldə edilən AC və ya DC 220V-dir. Ehtiyat enerji təchizatı akkumulyator tərəfindən təmin edilir (ağıllı idarəetmə blokunun qutusuna quraşdırılmışdır). Normal işləyərkən əsas enerji təchizatı ehtiyat enerji təchizatını doldurur; Əsas enerji təchizatı itirildikdə, ehtiyat enerji təchizatı hələ də elektrik açarının idarəsini və idarəetmə blokunda digər əməliyyatları tamamlaya bilər. Ehtiyat enerji təchizatı (tam yükləndikdə) bütün maşını 48 saatdan az olmayaraq işləyə bilər.

Elektrik açarının işləmə mexanizmi idarəetmə sistemi və ya enerji təchizatı uğursuz olduqda təcili söndürmə əməliyyatı üçün əl ilə təcili söndürmə tutacağı ilə təchiz edilmişdir.

2.1 Elektron açarının iş prinsipi və prosesi

2.1.1 Qövslə söndürmə prinsipi:

ZW37-27.5Açıq havada yüksək gərginlikli vakuum açarı vakuum kəsicisini qəbul edir, vakuum qövs söndürən və son dərəcə yüksək vakuum dərəcəsinə malik izolyasiyaedici vasitə kimi. Hərəkətli və statik kontaktlar işləmə mexanizminin təsiri altında elektrik enerjisi ilə söndürüldükdə, kontaktlar arasında vakuum qövsü yaranacaq. Eyni zamanda, kontaktların xüsusi quruluşuna görə, kontaktlar arasındakı boşluqda müvafiq uzununa maqnit sahəsi də yaranacaq ki, bu da vakuum qövsünün diffuz qalmasına kömək edəcək və aşağı qövs gərginliyini qorumaq üçün qövsün təmas səthində bərabər paylanmasına imkan verəcəkdir. Cərəyan təbii olaraq sıfırı keçdikdə, qalıq ionlar, elektronlar və metal buxarı mikrosaniyəlik müddətdə kontakt səthində və qalxanda birləşdirilə və ya kondensasiya oluna bilər. Uzunlamasına maqnit sahəsi vakuum qövsünü idarə etmək üçün istifadə edildiyi üçün vakuum açarı cərəyanı pozmaq üçün güclü və sabit qabiliyyətə malikdir.

2.1.2 Yaddaş:

ZW7-27.5 Xarici yüksək gərginlikli vakuum açarının açılış və bağlanma enerjisi yüksək performansda saxlanılır və ağıllı nəzarətçi blokunun qutusuna quraşdırılır. Açarkən və bağlayarkən. Əsas enerji təchizatı və ya idarəetmə blokunun ehtiyat enerji təchizatı ilə təmin edilir, doldurulma müddəti 10 saniyədən çox deyil və kondansatör gərginlik xətası ≤1V-dir.。

2.1.3 Bağlama: Yerli olaraq ağıllı idarəetmə blokunda işə salma düyməsini basın və ya uzaqdan idarəetmə ilə işə salma əməliyyatı ilə işləmə mexanizminin işə salma bobinini aktivləşdirin ki, dəmir nüvəsi elektron açarın hərəkət edən kontaktını müəyyən olunmuş sürətlə işə salsın. Elektrik açarının bağlanma vəziyyətində olduğuna qərar verildikdə, idarəetmə döngəsi avtomatik olaraq bağlama bobinin enerji təchizatını söndürür. Bu zaman dəmir nüvəsi daimi maqnitin təsiri ilə bağlanan tərəfdə saxlanılır. Bağlama bobini söndürüldükdən sonra o, nəinki elektrik açarının təmas yayınının reaksiya qüvvəsini dəf edə bilər, həm də qapanma özünü saxlama qüvvəsinə malik ola bilər ki, elektrik açarı bağlanma vəziyyətində etibarlı şəkildə saxlanıla bilsin.

2.1.4 Açma: Ağıllı idarəetmə blokunun söndürmə düyməsini yerli olaraq basın və ya uzaqdan idarəetmə ilə söndürmə əməliyyatı ilə işləmə mexanizminin söndürmə bobinini aktivləşdirin ki, qapanma tərəfindəki daimi maqnitin özünü saxlayan qüvvəsini aşsın və söndürmə yayını dövrənin hərəkət edən kontaktını kəsmək üçün müəyyən edilmiş sürətdə kəsmək üçün dəmir nüvəni çəksin. Elektron açarın açılış vəziyyətində olduğu mühakimə olunduqda, idarəetmə döngəsi avtomatik olaraq açılış bobininin enerji təchizatını söndürür və bu zaman açar yayının çəkmə qüvvəsi hesabına dəmir özəyi açılış tərəfində saxlanılır ki, elektrik açarı etibarlı şəkildə açılış vəziyyətində saxlanılsın.

2.1.5 Fövqəladə əyləcin əllə açılması əməliyyatı:

Elektrik açarı bağlanma vəziyyətində olduqda, elektrik açarının əl ilə söndürülməsi əməliyyat düyməsini izolyasiya edən işləmə çubuğu ilə basıb saxlayın və onu aşağı çəkin və elektrik açarı müəyyən bir sürətlə sönə bilər, bu da açarın nominal yük cərəyanını etibarlı şəkildə söndürə biləcəyini təmin edə bilər.
