Üç Qütblü Xarici Hv Vcb

ZW7-40.5 növü Üç dirəkli açıq hava hv vcb Məhsul xüsusiyyətləri

Son dərəcə yüksək etibarlılıq

Bütün ömrü boyu baxım tələb olunmur.

Yüksək mexaniki və elektrik ömrünə malikdir.

Bütün maşın kiçik ölçülü, yüngül çəki və quraşdırmaq asandır.

1.1 ZW7-40.5 tipli şərtlərdən istifadə Üç dirəkli açıq hava hv vcb

¨ Ətraf mühitin temperaturu: -30℃～60℃；

¨ Hündürlük: 3000m-dən az;

¨ Küləyin sürəti:≤34m/s;

¨ Kommutasiya qurğusu və idarəetmə avadanlığından kənar vibrasiya və ya yer hərəkəti nəzərə alına bilər.

¨ Çirklənmə dərəcəsi: Ⅳ；

¨ Saxlama temperaturu: -40℃～85℃。

1.2 ZW7-40.5 tipli texniki parametr Üç dirəkli açıq hava hv vcb

Elektrik açarının əsas texniki parametri

Elektrik açarının əsas mexaniki parametri

Elektrik açarının quruluşu və iş prinsipi

ZW7-40.5 Üç qütblü açıq hv vcb əsasən inteqrasiya olunmuş maqnit dirəyi, cərəyan transformatoru, işləmə mexanizmi və qutudan ibarətdir. Bu tip elektrik açarı miniatürləşdirilmişdir və onun qabığı yüksək keyfiyyətli paslanmayan polad qutudan hazırlanmışdır. Cərəyan transformatoru istifadəçinin ehtiyaclarına uyğun seçilə bilər.

ZW7-40.5/keçirici kontur rəsmi

ZW7-40.5 Üç dirəkli açıq hv vcb və onun ağıllı idarəetmə kombinasiyası. Kommutatorun işə salınması-söndürülməsi lokal olaraq həyata keçirilə bilər və o, rabitə interfeysi vasitəsilə də uzaqdan idarə oluna bilər. Elektrik açarının digər məlumatları da idarəetmə mərkəzinə ötürülə bilər və rabitə kanalı kabel, optik fiber, GPRS/CDMA, GSM və s.

Elektrik açarının iş prinsipi

3.1 Qövslə söndürmə prinsipi:

ZW7-40.5 Üç qütblü açıq hava hv vcb vakuum kəsicisini qəbul edir və vakuum son dərəcə yüksək vakuum dərəcəsinə malik olan qövs söndürmə və izolyasiyaedici vasitə kimi istifadə olunur. Hərəkətli və statik kontaktlar işləmə mexanizminin təsiri altında elektrik enerjisi ilə söndürüldükdə, kontaktlar arasında vakuum qövsü yaranacaq. Eyni zamanda, kontaktların xüsusi quruluşuna görə, kontaktlar arasındakı boşluqda müvafiq uzununa maqnit sahəsi də yaranacaq ki, bu da vakuum qövsünün diffuz qalmasına kömək edəcək və aşağı qövs gərginliyini qorumaq üçün qövsün təmas səthində bərabər paylanmasına imkan verəcəkdir. Cərəyan təbii olaraq sıfırı keçdikdə, qalıq ionlar, elektronlar və metal buxarı mikrosaniyəlik müddətdə kontakt səthində və qalxanda birləşdirilə və ya kondensasiya oluna bilər. Uzunlamasına maqnit sahəsi vakuum qövsünü idarə etmək üçün istifadə edildiyi üçün vakuum açarı cərəyanı pozmaq üçün güclü və sabit qabiliyyətə malikdir.

3.2 Elektrik enerjisinin saxlanması: Mühərrik çıxış torkunu mexanizmin pinyonunda hərəkət etdirir və onu iş mili üzərindəki böyük dişli çarxına ötürür, beləliklə, dirsək qolunu döndərməyə və bağlanan yayın enerjisini saxlamağa imkan verir. Krank qolundakı vida səyahət açarını basdıqda, mühərrikin enerji təchizatı kəsilir və yay enerjisinin saxlanması tamamlanır.

3.3 Əl enerjisinin saxlanması: Bu fırlanma mexanizminin çıxış şaftı fırlanma momentini çıxış şaftındakı pinion vasitəsilə kiçik dişli ilə tam hörülmüş böyük dişliyə ötürür və bununla da dirsək qolunu fırlanmağa yönəldir, beləliklə, bağlanma spr enerji saxlaya bilsin.

3.4O bağlama elektromaqnitinin işləməsi: mexanizm bağlanma siqnalını qəbul etdikdən sonra bağlanan elektromaqnitin hərəkət edən dəmir nüvəsi yuxarıya doğru hərəkət edir və bağlama qolu yuxarı doğru hərəkət etmək üçün itələyir, beləliklə bağlanan yarım mil saat əqrəbinin əksinə fırlanır. Bağlama qapağındakı məhdudiyyəti buraxın. Eyni zamanda, bağlama mandalı rulonun təzyiqi altında saat əqrəbinin əksinə fırlanır, enerji saxlama xidmətini buraxır. Əsas şaftda olan kam, bağlama yayının büzülmə qüvvəsi hesabına zərbə qüvvəsi yaradır və birləşdirici çubuq vasitəsilə açara ötürülən əl enerji saxlama şaftına (yəni çıxış şaftına) rokçu qoluna dəyir və bununla da bağlama əməliyyatı başa çatır.

3.5 Əllə işləmə: Bağlanan yarım mil üzərində quraşdırılmış növbə çəngəsi saat əqrəbinin əksi istiqamətində fırlandıqda, bağlanan yarım mili saat əqrəbinin əksinə fırlanmaq üçün hərəkətə gətirir. Elektromaqnit bağlama əməliyyatı ilə eyni effekti yaratmaq üçün.

3.6 Yenidən bağlanma əməliyyatı: mexanizm enerji saxlama yayının enerjisini buraxdıqdan sonra bağlama əməliyyatını tamamlayır. Bağlanma vəziyyətində mexanizm yenidən enerji saxlama əməliyyatını yerinə yetirir. Enerji saxlama əməliyyatı başa çatdıqdan sonra mexanizm qapalı enerji saxlama vəziyyətindədir və düzgün siqnal qəbul edildikdən sonra mexanizm avtomatik yenidən bağlanma əməliyyatını həyata keçirə bilər.

3.7 Əyləc buraxma elektromaqnitinin işləməsi: mexanizm əyləc buraxma siqnalını qəbul etdikdən sonra əyləc buraxma elektromaqnitinin hərəkət edən nüvəsi yuxarıya doğru hərəkət edərək əyləc buraxma qolunu yuxarıya doğru itələyərək əyləc buraxma oxunun saat əqrəbinin əksi istiqamətində fırlanır. Əyləc buraxma qapağındakı məhdudiyyəti buraxın. Eyni zamanda, əyləc buraxma mandalı çarxın təzyiqi altında saat əqrəbinin əksinə fırlanır, rokçu qolu isə keçiddəki bəzi əyləc yaylarının sıxılması səbəbindən saat əqrəbinin əksinə fırlanır və bununla da əyləc buraxma əməliyyatı tamamlanır.

3.8 Əllə işləmə: Əyləc yarım şaftına quraşdırılmış çəngəl saat əqrəbinin əksi istiqamətində fırlandıqda, əyləc yarım milini saat əqrəbinin əksi istiqamətində döndərərək əyləc elektromaqnitinin işləməsi ilə eyni effekti verir.3.8 Əllə işləmə: Əyləc yarım şaftına quraşdırılmış çəngəl saat əqrəbinin əksinə fırlandıqda, əyləc yarım milini saat əqrəbinin əksinə fırladılar. əyləc elektromaqnitinin işləməsi ilə eyni təsir.

3.9 Həddindən artıq cərəyan açma əməliyyatı: həddindən artıq cərəyan səfərindəki həddindən artıq cərəyan bobin müəyyən edilmiş açma cərəyanından keçdikdə, elektromaqnit fəaliyyət göstərir və itələyici çubuq açma qolunu itələyir. Yarım milin saat əqrəbinin əksinə fırlanmasını təmin edin, əyləc mandalındakı məhdudiyyəti buraxın, beləliklə əyləc elektromaqnitinin işləməsi ilə eyni effekti yaradın və elektrik açarının həddindən artıq cərəyanı söndürmə əməliyyatını tamamlayın.

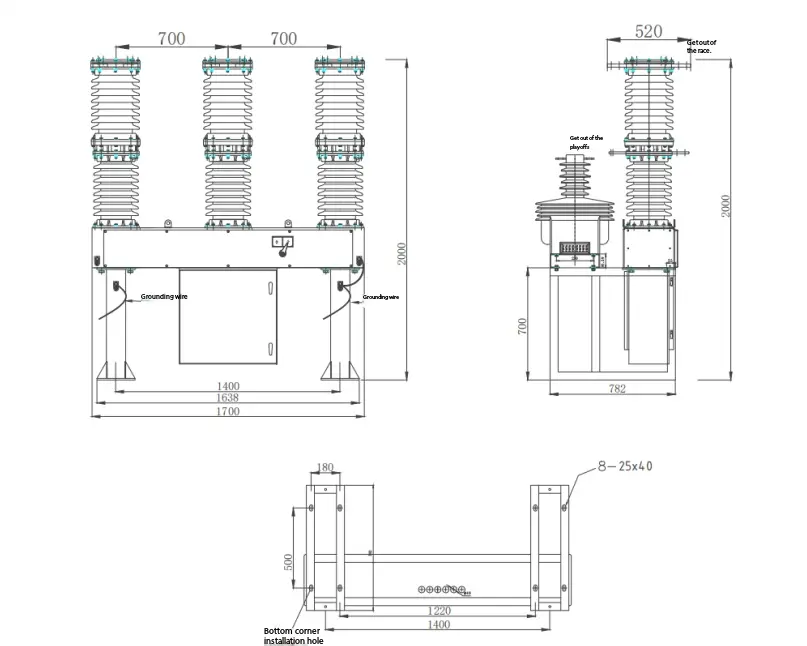

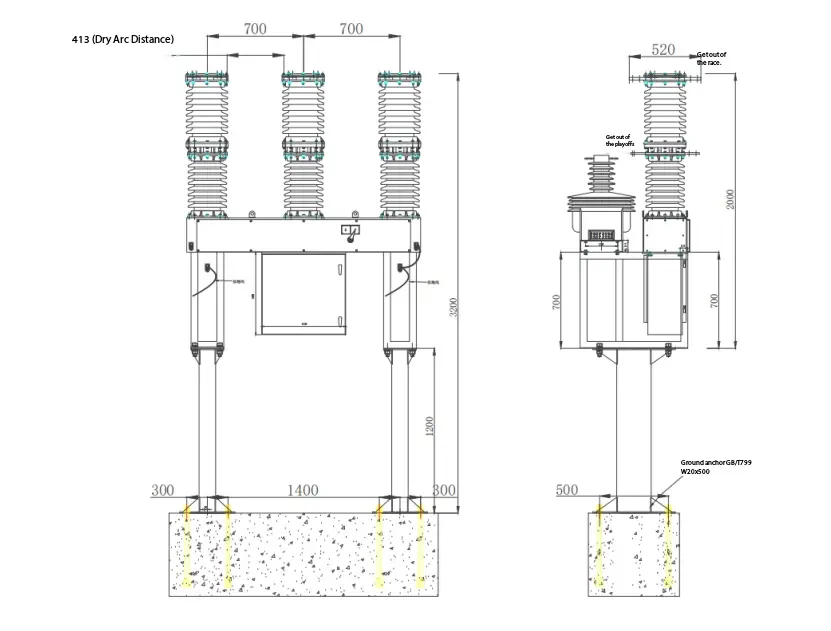

Üç dirəkli açıq hava hv vcb Quraşdırma diaqramı
