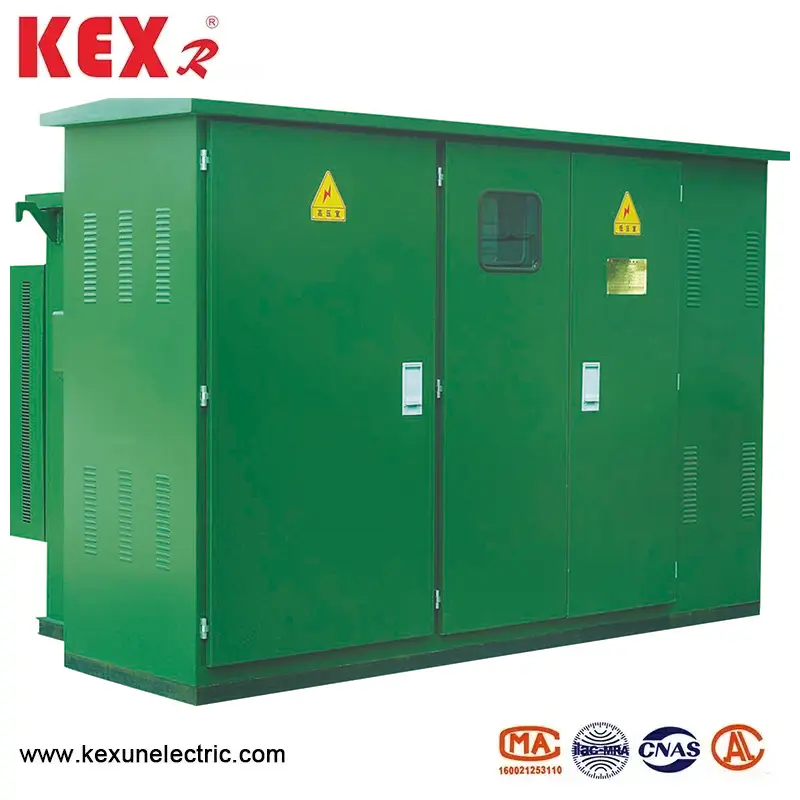

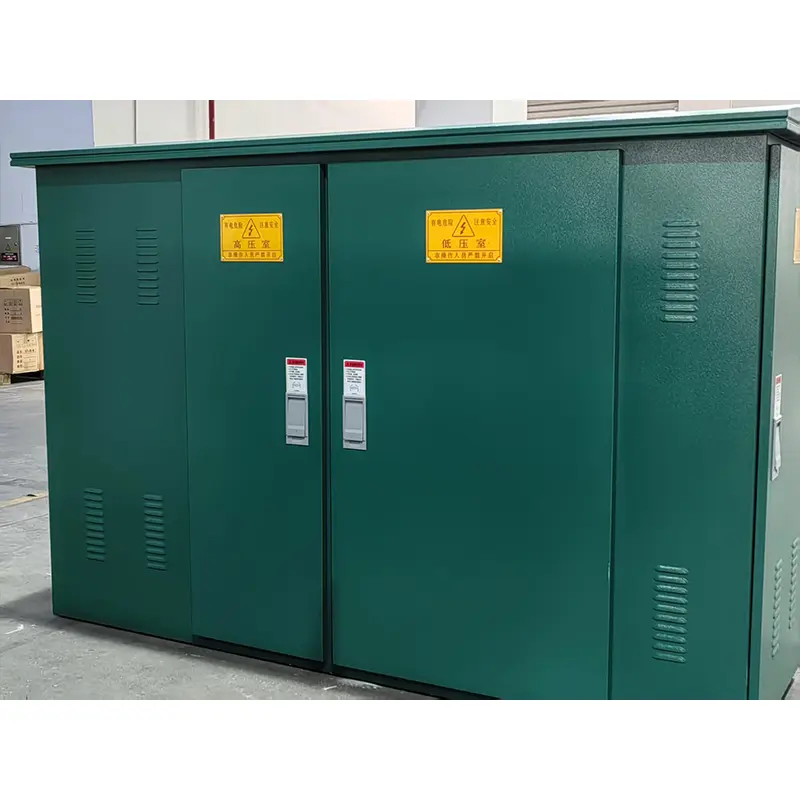

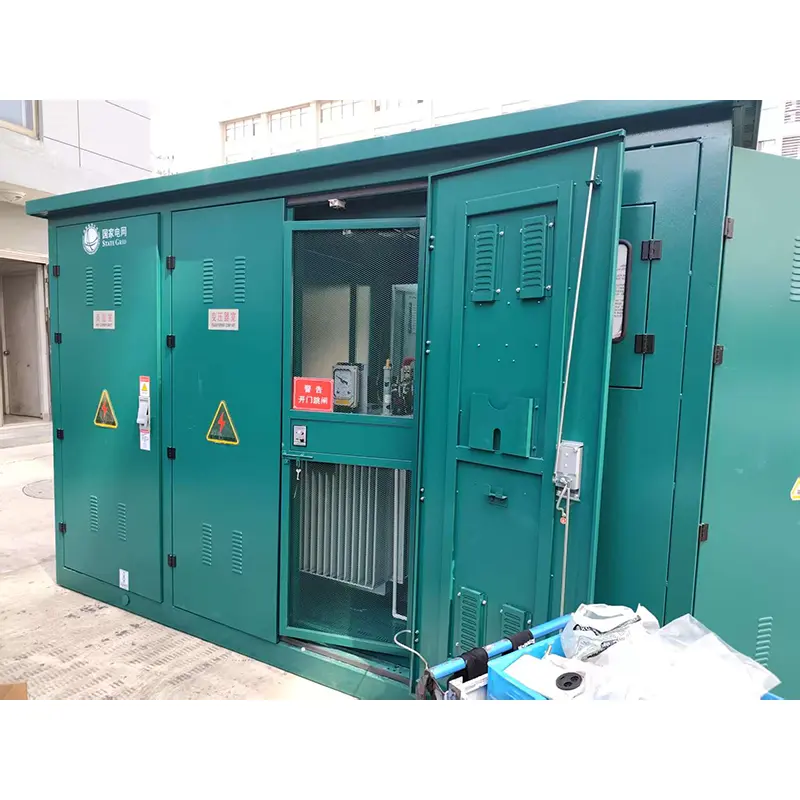

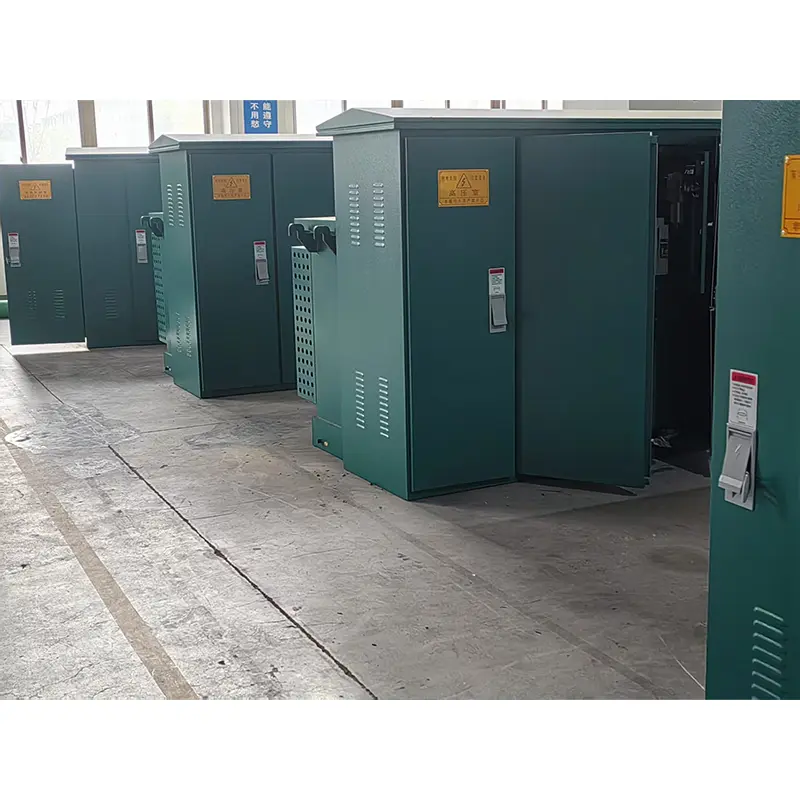

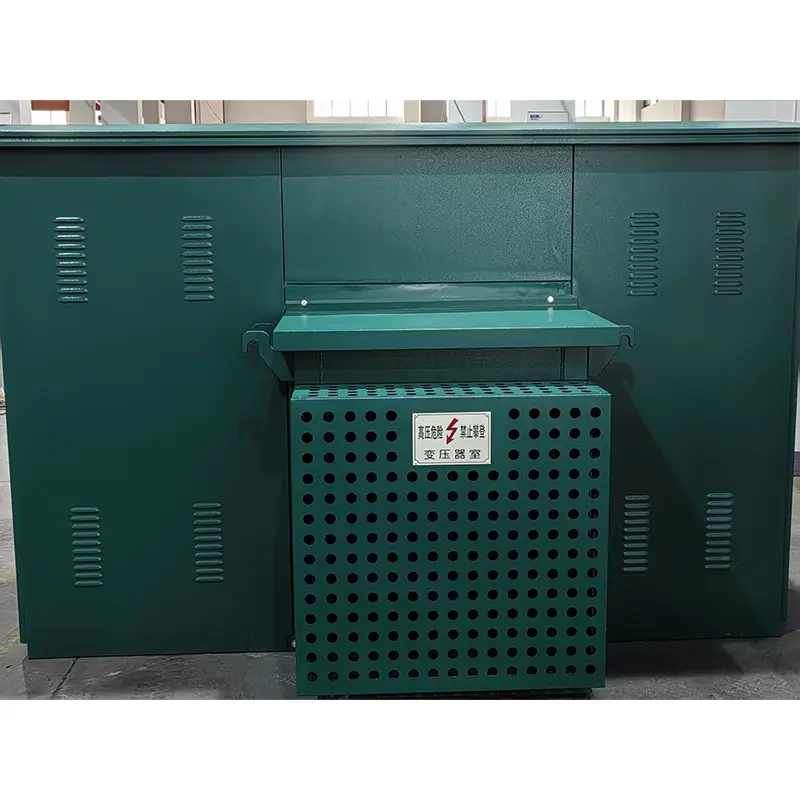

Amerika tipli qapalı yarımstansiya

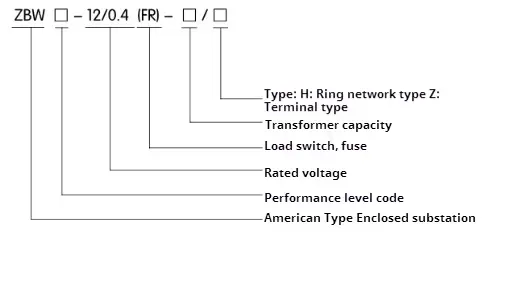

● ZBW-12 tipli Amerika növü qapalı yarımstansiyanın model mənası

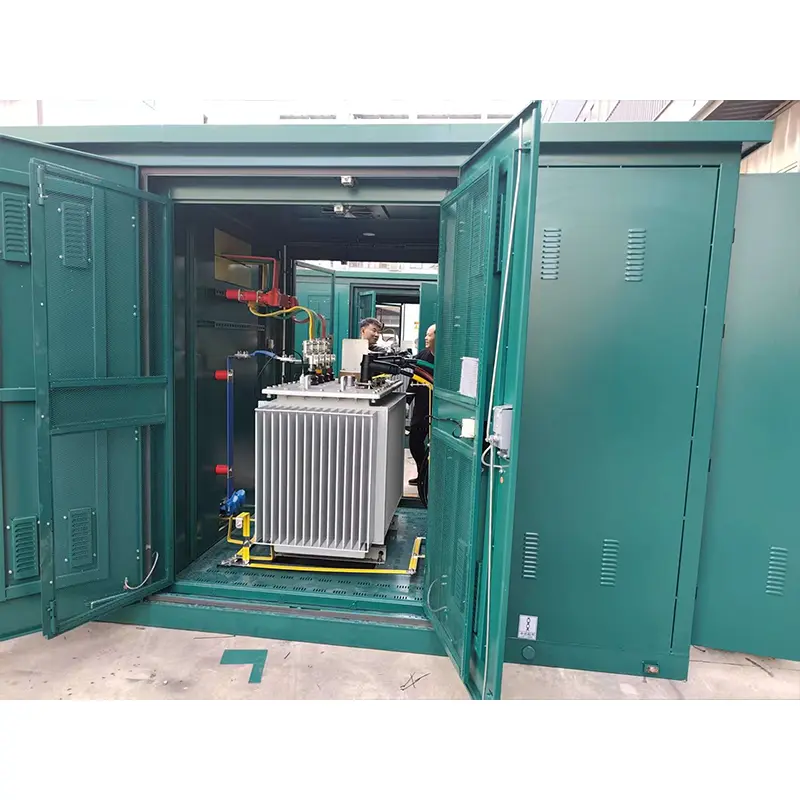

● Amerika növü qapalı yarımstansiya quruluşu xüsusiyyətləri

1. Amerika növü qapalı yarımstansiya yığcam quruluşu, kiçik həcmini, kiçik bir həcmdə, yerli Avropa qutu transformatorunun yalnız 1/3 ~ 1,5-i, döşəməni çox azaldır.

2. Tamamilə möhürlənmiş və tam izolyasiya edilmiş quruluş, izolyasiya məsafəsi lazım deyil və şəxsi təhlükəsizlik etibarlı şəkildə qorunur.

3. Həm ring şəbəkəsi, həm də terminal üçün yüksək gərginlikli tel, çevik enerji təchizatı rejimi və yüksək etibarlılıq üçün yüksək gərginlikli məftillərdən istifadə edərək əlavə edilmiş yarımstansiya.

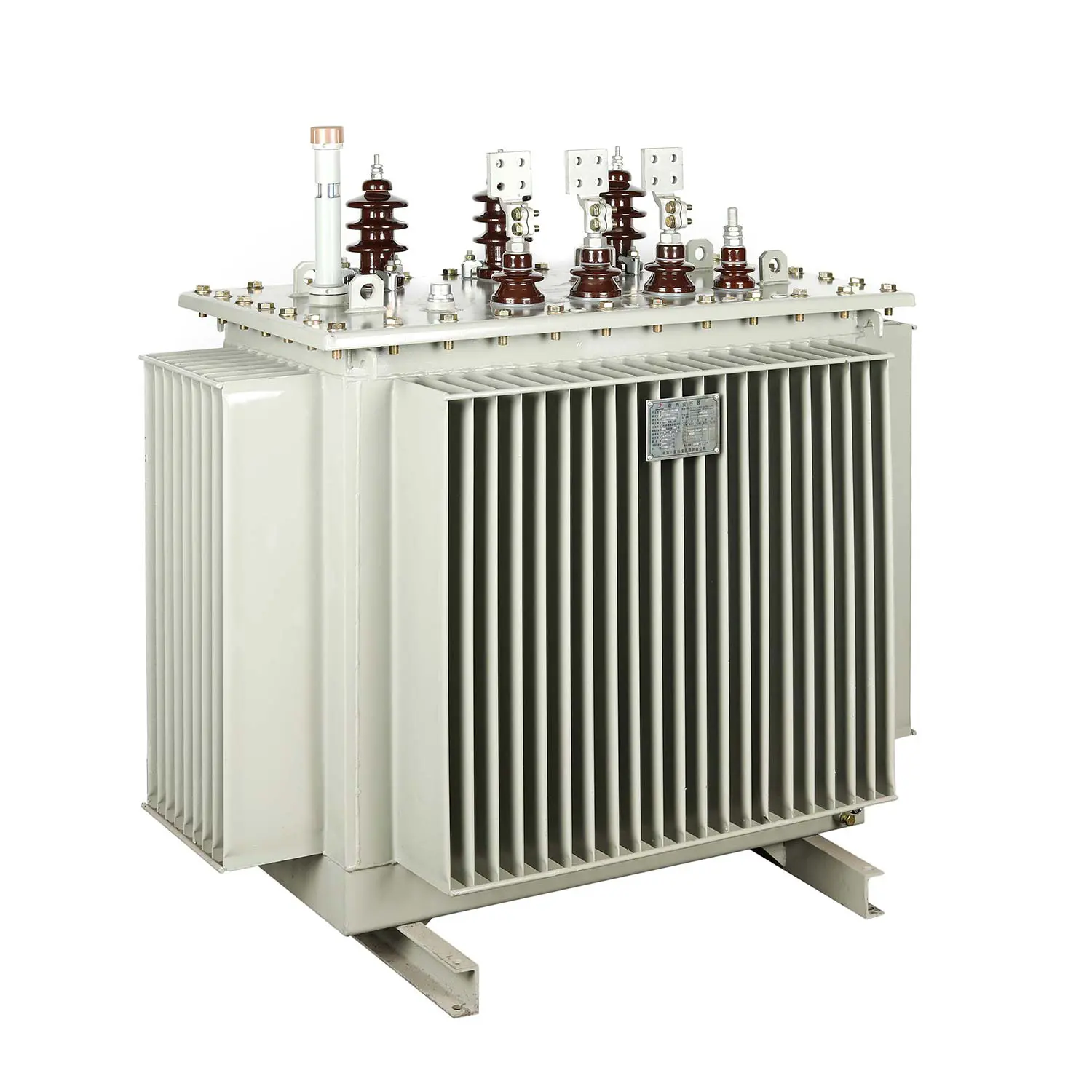

4. Əla transformator performansı: aşağı itkisi, aşağı səs-küy və aşağı temperatur artımı; Güclü həddindən artıq yükləmə qabiliyyəti, qısa dövrə müqaviməti və təsir müqaviməti.

5. Sxemə görə seçilə bilən və ya özünüz tərəfindən hazırlanan hər cür aşağı gərginlikli yem tələblərinə cavab verin;

6. Kabel rəhbərinin iki növü var: 200A Dirsək Plug və 600 A "T" tipli sabit kabel bağlayıcısı, ikisi tam izolyasiya edilmiş sink oksidi aralığı ilə təchiz edilə bilər. 200A tipli kabel başlığı qoşula və yüklə bağlana bilər və təcridçi açarı rolunu da oynaya bilər.

● qoruyucu

Amerika tipli yarımstansiyasının yüksək gərginlikli tərəfi, prinsipial, iqtisadi və etibarlı olan ehtiyat qoruma qoruyucu sigorta və plug-in sigortasının seriyası ilə tam məsafədən qorunma ilə təmin edilir; Yedekləmə qoruması sigorta, böyük qırılma qabiliyyəti olan yağla batarlanan yüksək gərginlikli cari məhdudlaşdırıcı bir sigortadir. Yalnız transformator daxili uğursuz olduqda, plug-in sigortası, cari və temperaturun ikiqat qorunması təmin edə bilən ikili həssas bir sigorta ilə təchiz edilmişdir. İkiqat həssas sigorta partladıqdan sonra, sigorta nüvəsi saytda asanlıqla əvəz edilə bilər.

● Quruluş və əməliyyat ardıcıllığı

1. Layihə

10KV ZBW-12 Amerikalı tipli yarımstansiyanın forması və quruluşu üçün Şəkil 2 və Şəkil 3-ə baxın. Neft tankı iki hissəyə bölünür: yuxarı hissəsi yüksək gərginlikli yağ tankıdır və aşağı hissəsi transformator yağı tankıdır. İki hissə yalnız elektriklə əlaqəlidir, ancaq yağ bloklanır. Şematik diaqram Şəkil 1-də göstərilir, burada "Mən" və "i" xətləri loop şəbəkə qidalandırıcılarıdır, "LL" filialları transformator filiallarıdır və "V" aşağı gərginlikli çıxışdır. Substation həm ring şəbəkəsi enerji təchizatı sistemində və terminal sistemində istifadə edilə bilər və dönüşüm çox rahatdır. Xəttin yemi və "lⅲ" filialı ring şəbəkəsinin yük açarı ilə dəyişdirilir. Eyni zamanda, transformatorun yüksək gərginlikli tərəfinin daxil olan terminalı, qısa qapanma qüsurunu və həddindən artıq araşdırma və budağın qorunmasını qorumaq üçün ehtiyat qoruma qoruyucuları və plug-in sigortaları ilə təchiz edilmişdir. Eyni zamanda, yüksək gərginlikli ekran cihazları və ildırım həbsləri də quraşdırıla bilər. Transformatorun aşağı gərginlikli sonu bir metr və aşağı gərginlikli bir dövrə qırandan keçdikdən sonra çıxır.

● ZBW-12 Amerika tipli yarımstansiyasının ölçüləri və çəkisi

2. Yedəkləmə qoruması qoruyucu

Transformator filialında plug-in sigortası olan serialda (şəkil 2-də R1 və R2-də R2-də R2 və R2-də R2-ə baxın) qoşulmuşdur. Yarımstansiyanın içərisində qısa bir dövrə qüsuru olduqda, buna görə əsmək ehtimalı çox aşağı olar. Yuxarı neft tankında quraşdırılmışdır və yenilənmək olarsa, neft tankı açılmalıdır.

3. Sigtion sigti

◆ əriməsi nüvəsinin ikili həssaslığı (temperatur və cari) var, yəni yükləmə tərəfi (həddindən artıq yükləmə və ya həddindən artıq temperatur) olduqda əriyir. Plug-in Sigortası və Yedekləmə Qoruma Sigortası, kiçik cərəyan (bir neçə dəfə bir neçə dəfə bir neçə dəfə), maksimum qırılma cərəyanı 50K-ə qədər olan seriallarda istifadə olunur.

◆ Yedek sigortasının və plug-in sigortasının ağlabatan uyğunluğu bütün yarımstansiyanın performansına birbaşa təsir göstərir. Yalnız 10KV American tipli bir əlavə edilmiş yarımstansiyasında sigorta seçim qaydalarının bir hissəsi üçün aşağıdakı cədvələ baxın. DİQQƏT: Digər yarımstansiyalar üçün uyğun deyil.
