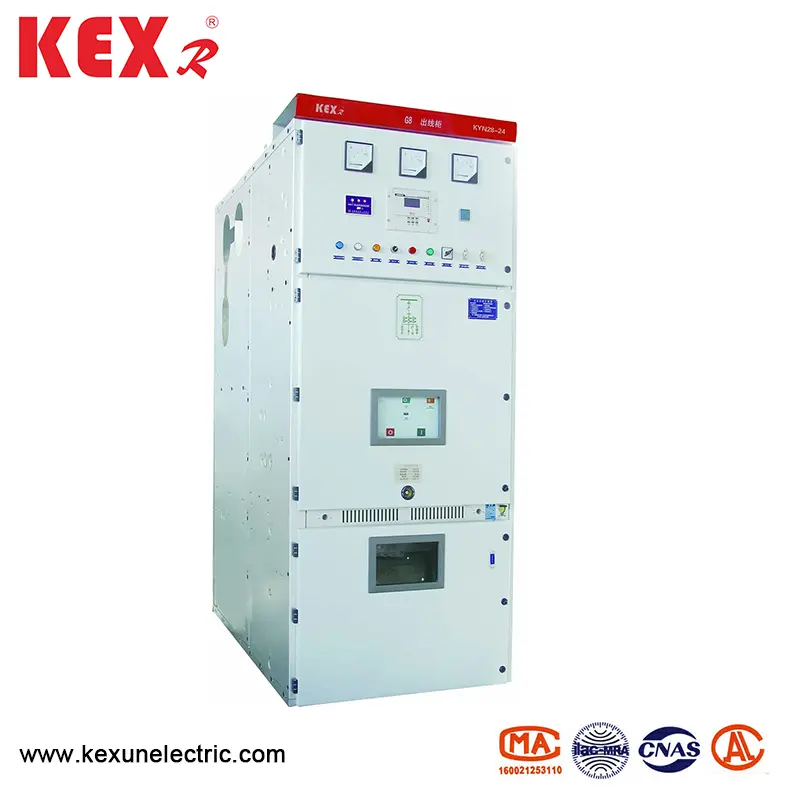

Zirehli örtüklü metal qapalı keçid avadanlığı

● Tətbiq sahəsi

Kyn28-24 tipli zirehli clad dəyişən metal qapalı keçid avadanlığı (bundan sonra açar avadanlıq kimi) 24KV-nin qiymətləndirilmiş gərginliyi olan qapalı üç fazalı 50 / 60Hz güc sistemi və elektrik enerjisinin, yarımmental və mədən müəssisələrində və taxılsöndürmə, sxemləri qorumaq və monitorinqlərdə istifadə olunur. Kyn28-24 keçid avadanlığı, səhvlərin yüklə hərəkət etməsinin qarşısını alan, yerüstü açarı doldurma açarının qarşısını alaraq, yerüstü açarı elektriklə bağlamağın qarşısını alır və səhvlə canlı bölməyə girməsinin qarşısını alır. Kyn28-24 tipli zirehli sürüşmə metal qapalı keçid avadanlığı, vs1-24 seriyası yüksək gərginlikli AC vakuum dövrə sındırıcısı Handcart və YD4G-24 seriyası möhürlənmiş vakuum dövrə açarı ilə təchiz olunmuş əla performansla təchiz olunmuşdur. Keçid avadanlıqlarının ikinci dövrəsi inkişaf etmiş və etibarlı idarəetmə və mühafizə komponentləri ilə təchiz edilmişdir; Avtobus istilik büzücü izolyasiya materialını və ya epoksi örtüklü izolyasiya vasitələrini qəbul edir, elektrod şəklini optimallaşdırır və kabinet orqanı quruluşda yığcamdır. Qabaqcıl texnologiya, sabit performans, ağlabatan quruluş, rahat istifadə, təhlükəsizlik və etibarlılığı olan bir enerji paylama avadanlığıdır.

● Məhsul istehsalı standartı

Kyn28-24 tipli zirehli clad dəyişən metal qapalı keçid avadanlığı standartlara cavab verir:

◆ GB 311.1 yüksək gərginlikli güc ötürülməsi və çevrilmə avadanlığı

◆ GB1984 yüksək gərginlikli AC dövrə qırıcısı

◆ GB39063.6KV ~ 40.5KV AC Metal Əlavə edilmiş kommutasiya və nəzarət avadanlığı

◆ GB / T11022 Yüksək gərginlikli kommutasiya və idarəetmə üçün standartların ümumi texniki tələbləri. IEC 60694 Standartının yüksək gərginlikli açar və idarəetmə qurğusu üçün ümumi texniki tələbləri. ◆ IEC 62271-200: 2003 Yüksək gərginlikli kommutasiya və nəzarət yolları Part 200: 52 kv-dən yuxarı və aşağı metal örtüklü açar və nəzarət avadanlığı ilə qiymətləndirilmiş gərginlikli 1kv.

● Texniki parametr

● Quruluş və iş prinsipi

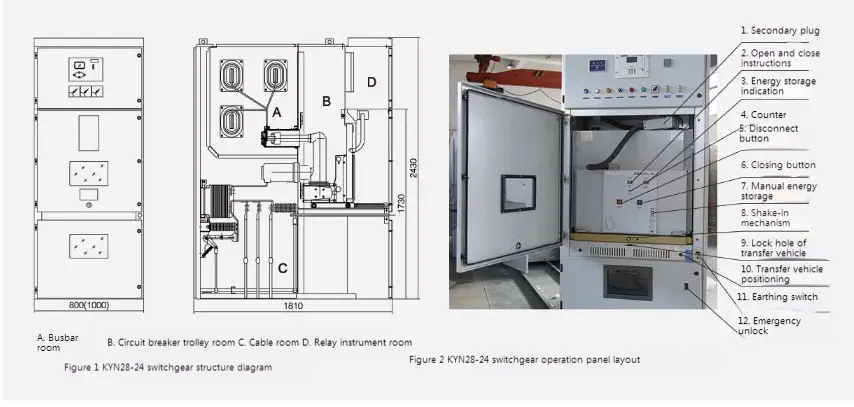

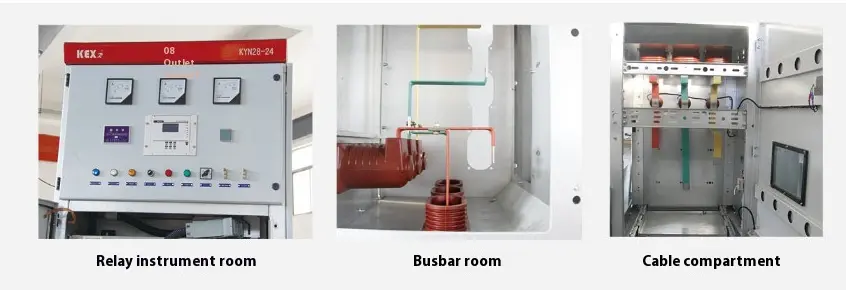

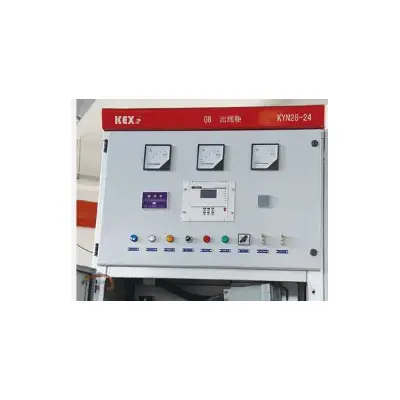

Kyn28-24 tipli zirehli sürüşən metal qapalı keçid avadanlığı kabinet və çıxarıla bilən hissələrdən ibarətdir (ümumiyyətlə əl dəsti kimi tanınır). Kabinet, avtobus otağı, dövrə açarı otağı, kabel otağı və relay alət otağı kimi metal arakəsmələr tərəfindən bir neçə funksional bölməyə bölünür. Switchgear-ın çıxarıla bilən hissələri vakuum dövrə sındırıcı əl dəsti, gərginlik transformatoru əl dəsti, ildırım aralığı əl dəsti, təcrid olunmuş əl dəsti və sigorta əl dəsti ilə təchiz edilə bilər.

● Əsas struktur xüsusiyyətləri

SürüşməGear geri-geri və ya divara qarşı quraşdırıla bilər, bu da keçid cihazlarının təhlükəsizliyini və elastikliyini artıran, eyni zamanda döşəməni azaldır.

◆ qabıq

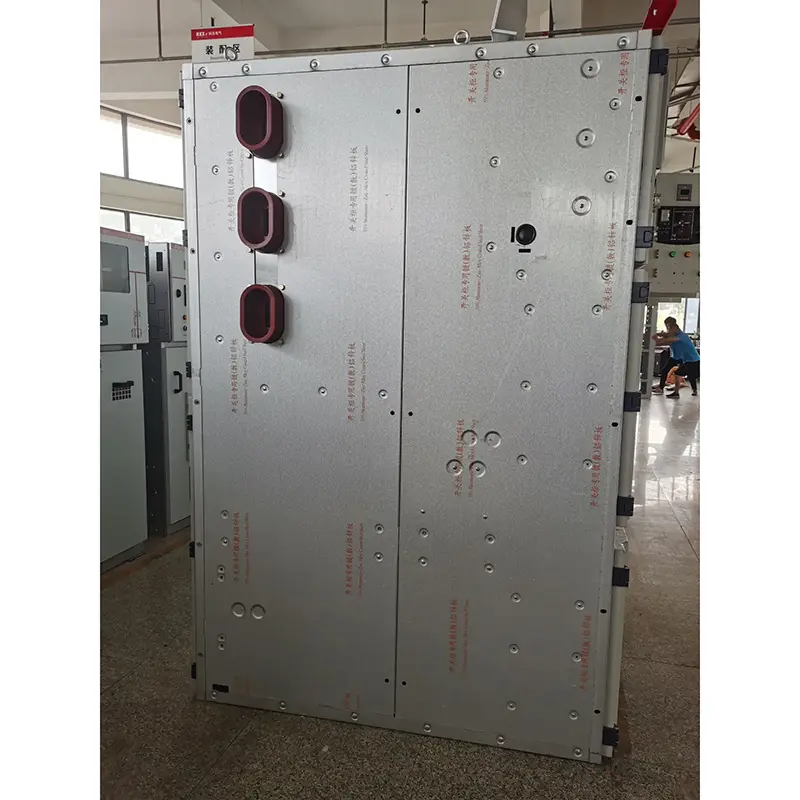

Kyn28-24 tipli zirehli sürüşmə metal qapalı keçid avadanlığı, CNC dəzgahı tərəfindən işlənmiş və çox qatlama prosesi ilə hazırlanmış idxal olunan alüminium-sink örtülmüş polad plaka ilə hazırlanmışdır. Bütün şkafın yüksək dəqiqliyi və güclü korroziyaya davamlı müqavimət və oksidləşmə müqavimətinə malikdir və bir çox qatlama texnologiyasının qəbul edilməsi səbəbindən kabinet, digər oxşar avadanlıq kabinetlərindən daha yüksək olan ümumi çəkidə daha yüngül və gözəldir. Nazirlər Kabineti, bir Willow qozu və yüksək güclü bir bolt tərəfindən bağlanmış bir quruluşu qəbul edir ki, emalı və istehsal dövrü qısaldılmış, hissələr ümumdünya, döşəmə sahəsi kiçikdir və istehsalın təşkili rahatdır.

◆ əl dəsti

HandCart skeleti nazik polad boşqabdan hazırlanmış və CNC dəzgahı tərəfindən yığılmışdır. HandCart və kabinetin yüksək uyğun dəqiqliyi var və mexaniki interlok təhlükəsiz, etibarlı və çevikdir. HandCart dövrə açarında, gərginlik transformatoru əl dəsti, ölçmə qabiliyyəti, təcrid olunmuş əl dəsti və s. HandCart, kabinetdə bir ayırma / test vəziyyəti və iş mövqeyi var və hər mövqedə bir yerləşdirmə cihazı var. Etibarlı bir-birinə bağlanmasını təmin etmək. HandCarts-ın hər növ əl dəsti sürüşdürür və işləyən və vəzifəli olan işçilər üçün yüngül və çevik olan vida çubuqları ilə geri çəkilir. Əl işi kabinetdən çıxarılmalı olduqda, müxtəlif yoxlamalar və təmir üçün xüsusi bir ötürücü yük maşını ilə rahat şəkildə aparıla bilər. HandCart işləyən avtomobil kabinet dövrə açarı otağına daşındıqda, bu, söndürülmüş / test vəziyyətində etibarlı şəkildə kilidlənə bilər və kabinet mövqeyi göstərici işığı onun mövqeyini göstərir. Yalnız HandCart tamamilə kilidləndikdən sonra qurğuşun vida sürüşmə mexanizmi əl kavkasını iş vəziyyətinə itələmək üçün sarsıla bilər. Əl dəsti iş mövqeyinə çatdıqda, sürüşmə sapının əməliyyat qüvvəsi birdən-birə artır və dönüşdürülən, müvafiq mövqe göstərici işığı onun mövqeyini göstərir. HandCart-ın mexaniki bir-birinin interloku, edici açarın iş mövqeyində və ya test vəziyyətində olduqda, dövrə açarının yalnız bağlanmasına əmin ola bilər; Üstəlik, HandCart yalnız açılış vəziyyətində olan dövrə qırıcı olduqda hərəkət edə bilər.

◆ Təzyiq relyef cihazı

Təzyiq relyef cihazları əl dəsti otağından, avtobus otağından və kabel otağının üstündə quraşdırılmışdır. Bölmə və qövs meydançasında nöqsanlar baş verdikdə, açar yolun içərisində hava təzyiqi və kabinet qapısı ön qapıda quraşdırılmış xüsusi bir möhürləmə üzüyü ilə bağlanır və yüksək temperaturun təzyiq metal plakası avtomatik olaraq operatorların təhlükəsizliyini və sürüşmə təhlükəsizliyini təmin etmək üçün avtomatik olaraq açılır.

◆ Əl ilə bağlanmış ikinci fiş.

Sürücülük və əl dəsti arasındakı ikinci əlaqə, bir neylon büzməli teleskopik boru vasitəsilə əl dəsti ilə əlaqəli ikinci plugin təması ilə həyata keçirilir və ikincil rozetka, açar avadanlıqlarının əl sağ hissəsində quraşdırılmışdır. Yalnız əl dəsti testdə / söndürmə vəziyyətində olduqda ikincili fiş qoşula bilər və ya boşaldıla bilər. Əl işi iş mövqeyinə girəndə ikinci dərəcəli fiş bağlanır. Təkrar plug bağlanmazdan əvvəl, bağlama və kilidləmə elektromaqniti ilə təchiz edilmiş elektromaqnit ilə təchiz edilmiş elektromaqnit, əl dəsmalının bağlanış mexanizmi elektromaqnit tərəfindən kilidlənir və yalnız açıla bilər, buna görə də bağlana bilməz.

◆ Göndərilən ekran cihazı

Sürücülük, yüksək gərginlikli sensor və ekrandan ibarət olan ilkin dövrə əməliyyatının aşkarlanması üçün canlı ekran cihazı ilə təchiz edilə bilər. Cihaz yüksək gərginlikli dövrənin şarj vəziyyətini təklif edə bilər və, işgüzar qapağını doldurmaq və doldurma intervalının doldurulmasının qarşısını almaq və dəstəkləyən məhsulların səhv işinin qarşısını almaq və onun doldurulma intervalının qarşısını almaq və qarşısını almaq məqsədi ilə işləyən kabinet qapısı ilə işləyib.

The Kondensasiyanın qarşısını al

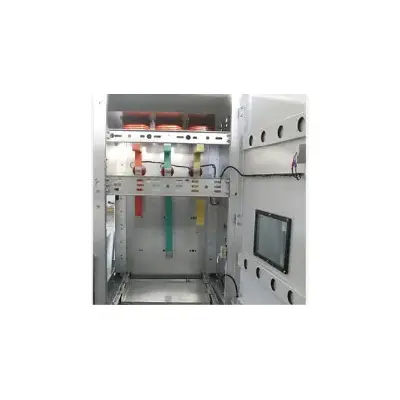

Yüksək rütubət və ya böyük temperatur dəyişikliyi olan ətraf mühitdə kondensasiyanın qarşısını almaq üçün yuxarıda göstərilən əməliyyat şəraiti altında izolyasiya qəzalarının qarşısını almaq üçün elektrikli qızdırıcılar və kabel otağında elektrik qızdırıcıları quraşdırılmışdır.

◆ Təcrübə cihazı

Qonşu kabinetlərdən keçən və birbaşa əsaslandırılmış komponentlərin istifadəsi üçün kabel otağında olan kabel otağında 5 × 40mm2 mis çubuğu var. Bütün kabinet alüminium örtüklü sink plitələri ilə parçalandığına görə, bütün kabinet, kabinetə toxunarkən operatorların təhlükəsizliyini təmin edən bütün şkafın yaxşı bir yerdəyik.
