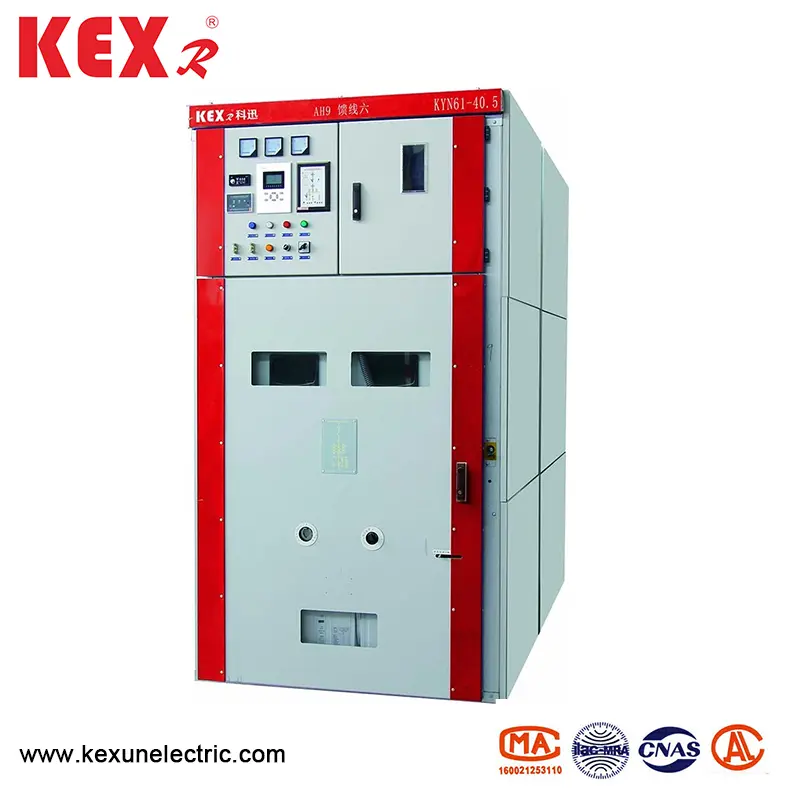

Zirehli sürüşmə kommutatoru

● tektonik xüsusiyyətlər

▶ Sürücülük quruluşu yığılır və dövrə qırıcısı əl ilə quraşdırılmışdır

▶ Kyn61-40.5 tipli zirehli sürüşmə açarı, yaxşı bir-birinə və sadə dəyişdirmə xüsusiyyətlərinə malik olan yeni bir kompozit izolyasiya edilmiş vakuum dövrə açarı ilə təchiz edilmişdir

▶ HandCart çərçivəsi bir qurğuşun vida və qoz sürətləndirmə mexanizmi ilə təchiz olunmuşdur, handcart-u asanlıqla hərəkət etdirə bilər və hərəkətin quruluşuna zərər verməsinin qarşısını ala bilər

▶ Bütün əməliyyatlar kabinet qapısı yaxınlığı ilə həyata keçirilə bilər

The Əsas keçid, əl dəsti və keçid kabinetləri arasında bir-birinə bağlanan "beş profilaktik" funksiyasını ödəmək üçün məcburi mexaniki kilidləmə rejimini qəbul edir

▶ Kabel otağında birdən çox kabel bağlamaq üçün kifayət qədər yer var

▶ Tez yerləşdirmə açarı yerüstü və qısa dövrə üçün istifadə olunur

The Shell-in qorunma səviyyəsi IP3x və qorunma səviyyəsi IP2x; əl dəsti qapısı açıq olduqda

▶ Zirehli sürüşmə sürüşmə açarı GB3906-1991.dl404-1997-ə uyğundur və istinad üçün Beynəlxalq IEC-298 standartını qəbul edir.

● Ətraf mühit şəraiti

▶ Ətraf mühitin temperaturunun yuxarı həddi + 40 ℃, 24 saat ərzində ölçülən orta dəyər 35 ℃, aşağı həddi is-15 ℃

▶ hündürlük: dəniz səviyyəsindən 1000 m-dən çox deyil

▶ Nisbi rütubət: Gündəlik orta dəyər 95% -dən çox olmamalıdır və aylıq orta dəyər 90% -dən çox olmamalıdır

▶ Zəlzələ intensivliyi: 8 dərəcədən çox deyil

▶ Su buxarı təzyiqi: Gündəlik orta dəyər 2.2 kkpa-dan çox olmamalıdır və aylıq orta dəyər 90% -dən çox olmamalıdır.

● Texniki parametr masaları

◆ vakuum kombinezeli

◆ Vakuum dövrə qırıcısı

◆ Bahar işləyən maşınlar

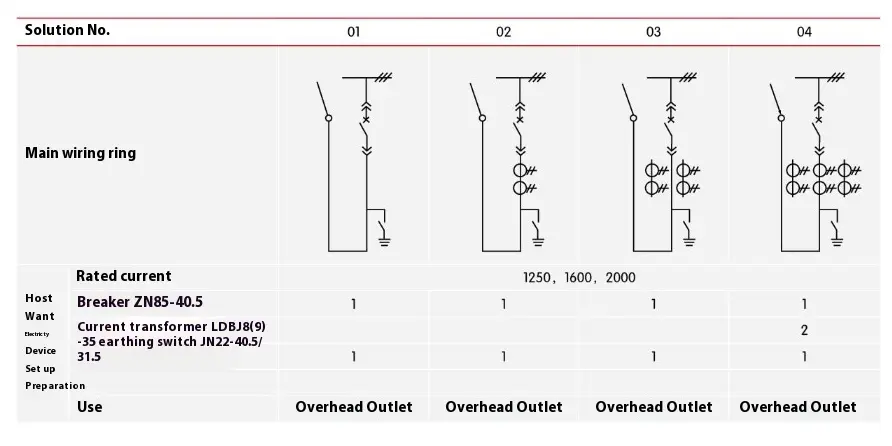

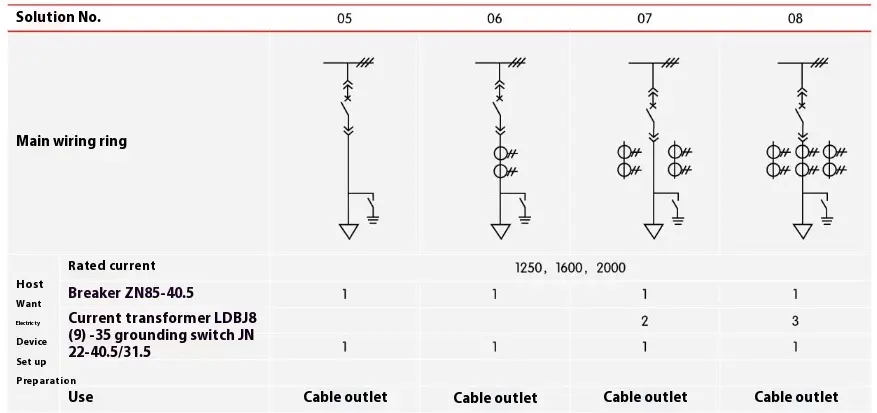

● məftil sxemləri

Istifadəçilərin kabel daxil olan və gedən xətləri, yerüstü və çıxan xətlərin, qorunma və ölçmə, qorunma və ölçmə, müdafiə və ölçmə, müdafiə və s.

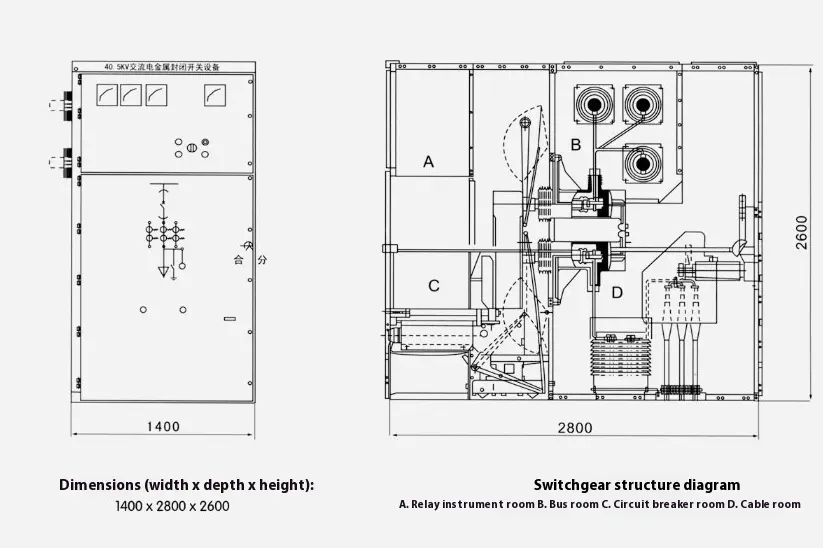

● Zirehli sürüşmə dəyişikliyinin struktur ölçüləri

● Sürüşmə quraşdırılması

▶ Kyn61-40.5 tipli zirehli sürüşmə sürüşmə cihazının elektrik otağının hündürlüyü: ≥ 4500mm

The Şkafın arxasından divara qədər məsafə: ≥ 1500 mm

Fondun düzülüyü: ≤ 1 mm / m

Fondun quraşdırılmış kanal poladının yerdən 3 mm-dən çox olmamalıdır

Boltlar və ya qaynaqla təməl üzərində sabitlənə bilər

The SwitchGear-ın çəkisi təxminən 1800 kq-dır

▶ Sürüşmə işləyən dəhlizi genişliyi (tək sıra): ≥3000mm və cüt sıra (üz-üzə) ≥4000mm.

● Məhsul ardıcıllığı

◆ İbtidai Line Əsas Sxem nömrəsi, Tək Avtobus Sistemi Diaqramı, Ardışma Diaqramı və Layout Diaqramı

◆ Elektrik sxematik diaqram və orta dövrə terminal tənzimləmə diaqramı

◆ Model spesifikasiyası və zirehli sürüşmə sürüşmə cihazının elektrik komponentlərinin miqdarı

Thers Əsas avtobus və filial avtobusunun xüsusiyyətləri və materialları

Ehtiyat və ehtiyat hissələri və ehtiyat hissələrin adları və miqdarı

◆ Xüsusi tələblər fabriklə razılaşdırılmalıdır

The Product texnologiyasının davamlı yaxşılaşdırılması səbəbindən, bütün məlumatlar fabrikimizin texniki şöbəsi tərəfindən ən son təsdiqlənməlidir. Hər hansı bir dəyişiklik varsa, heç bir xəbərdarlıq olmayacaqdır.

● Sifariş təlimatları

◆ Əsas naqil sxemi diaqramı, məqsəd və tək telli sistem diaqramı; Qiymətləndirilən gərginlik; Reytinqli cərəyan; Qısamüddətli qısametrajlı kəsilmə; Güc paylama otağının plan və tənzimləmə və konfiqurasiya planının planı və s.

Gələn və gedən kabellərin xüsusiyyətlərini göstərin

SwitchGear və digər kilidləmə və avtomatik cihazların nəzarət, ölçmə və qorunması funksiyaları üçün tələblər.

SwitchGear-da Model, dəqiqləşdirmə və əsas elektrik komponentlərinin miqdarı. Sualtı və ya gələn şkaflar arasında avtobus körpü bağlantısı tələb olunarsa, avtobus körpüsünün, avtobus körpüsünün və hündürlüyünün raptinq potensialının qiymətləndirilməsi kimi xüsusi məlumatlar verilir

The Zireh-clad dəyişdirmə kommutasiya açarı xüsusi mühitdə istifadə edildikdə, sifariş verərkən ətraflı şəkildə göstərilməlidir.

◆ Digər xüsusi tələblər.

● Sürücülük Quraşdırma Vəqfinin sxematik diaqramı
