Zirehli sürüşmə aparıcısı

● Xülasə

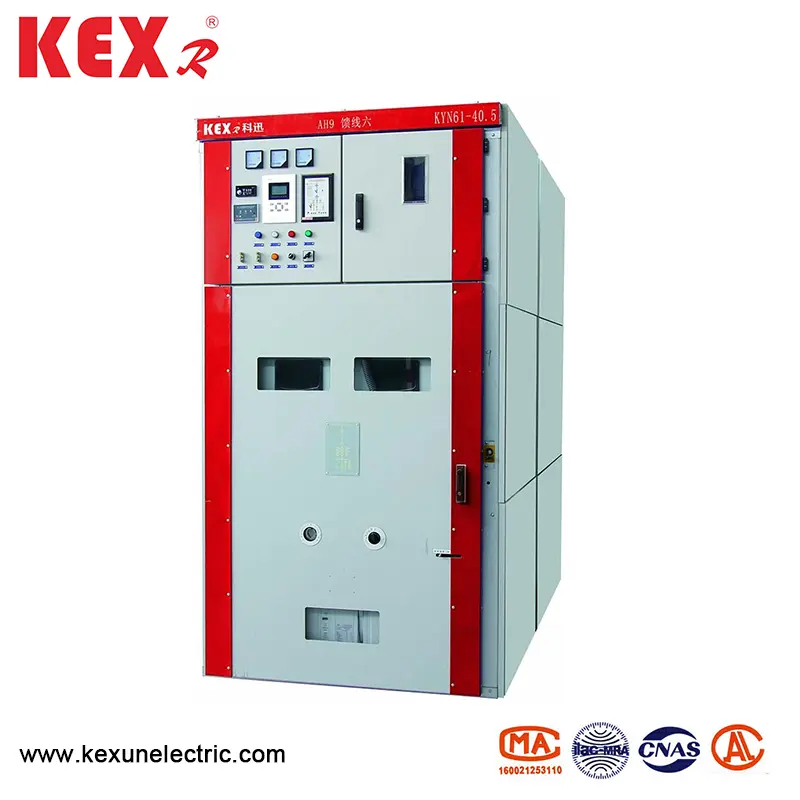

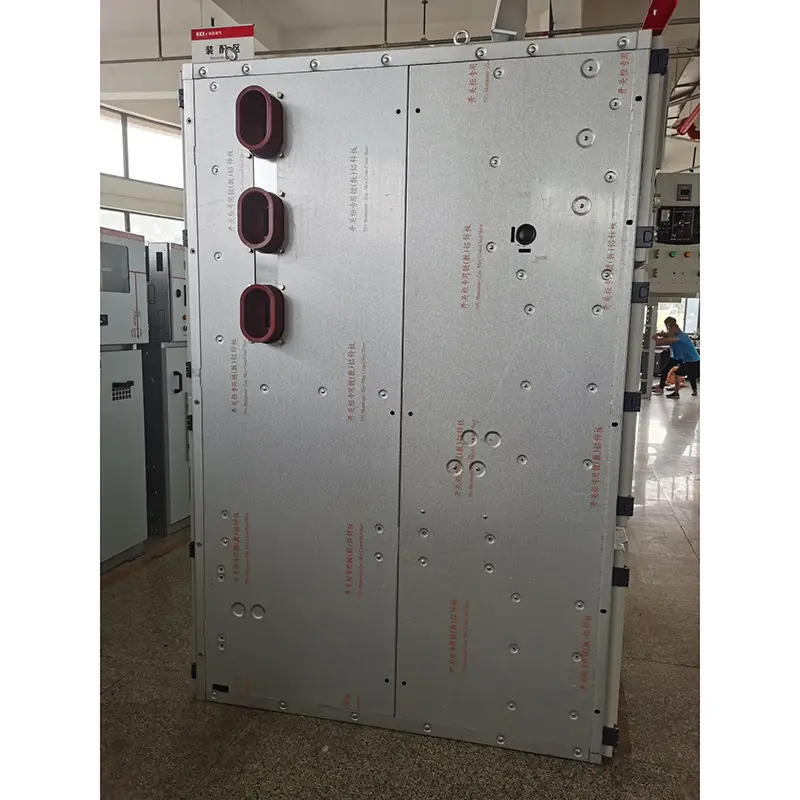

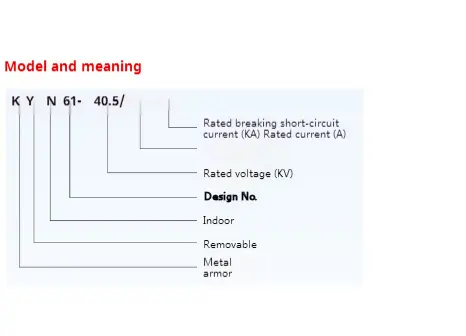

Kyn61-40.5 Zirehli sürüşmə keçid avadanlığı (bundan sonra avadanlıq kimi idarə olunur) üç fazalı AC 50hz və 40.5 kv-lik gərginlikli bir qapalı paylama cihazıdır. Elektrik enerjisi və istehsal edən bir elektrik stansiyası, yarımstansiya və mədən müəssisələri olaraq, elektrik enerjisini və yaymaq, qorumaq və aşkar etmək, tez-tez əməliyyatlar olan yerlərdə də istifadə edilə bilər. Bu keçid avadanlığı GB / T11022-1999, GB3906-2006 və DL404-1997-ə uyğundur.

● Kyn61-40.5 tipli zirehli sürüşmə cihazının hər bir komponenti üçün texniki parametrlər

◆ vakuum kombinezeli

◆ Vakuum dövrə qırıcısı

◆ Bahar işləyən maşınlar

● Kyn61-40.5 tipli zirehli sürüşmə cihazının struktur xüsusiyyətləri

Keçid avadanlığı GB3906-1991 və IEC298-də zirehli metal qapalı avadanlıq standartına uyğun olaraq hazırlanmışdır. Bütün avadanlıqlar iki hissədən ibarətdir: avadanlıq və çəkilən hissəsi (əl dəsti). Avadanlıq quruluşu yığılmış və boltlarla birləşdirilmişdir. Açar avadanlıqların daxili hissəsi, metal parçalanma otağına, əsas avtobus otağına, kabel otağına və relay alət otağına bölünür. Shell-in qorunma səviyyəsi IP3X-ə çatır və bölmələr arasındakı qorunma səviyyəsi IP2x, bütün metal struktur üzvləri etibarlı şəkildə əsaslanır. Əsas loop sisteminin hər bir hissəsi müstəqil işlənmiş üçün təzyiq buraxma kanalına malikdir.

◆ Shell və bölmə

Zirehli sürüşmə aparıcı cihazının qabığı və bölməsi, işləndikdən sonra və CNC dəzgahları tərəfindən büküldükdən sonra soyuq yayılmış polad boşqab tərəfindən boltdur. Buna görə yığılmış avadanlıq struktur ölçülərinin vahidliyini təmin edə bilər. Zirehli sürüşmə dəyişdirmə avadanlığı dövrə açarı otağına, əsas avtobus otağına, kabel otağına və rele cihazlarına bölünür və hər hissəsi əsaslı metal bölmə ilə ayrılır.

◆ HandCart

HandCart Circuit Breaker Handcart, Holtage Transformator Handcart, ölçmə qabiliyyəti, İzolyasiya Handcart və s. HandCart, bir test / izolyasiya mövqeyi və avadanlıqlarda iş mövqeyi var və hər bir mövqe, əl dəsti yuxarıdakı iki mövqedə olduqda təsadüfən hərəkət edə bilməyəcəyini təmin etmək üçün bir interlocking cihazla təchiz edilmişdir.

◆ Dövrə Breaker bölməsi

Hərəkət etmək üçün HandCart üçün dövrə açarının bölməsində müəyyən bir yol quraşdırılmışdır. Dövrə qırıcısı test mövqeyi və iş mövqeyi arasında hərəkət etdikdə, təcrid anketi avtomatik olaraq açılır və ya bağlanır, bu, işçilərin doldurulmuş orqana toxunmamasını təmin edir. HandCart, avadanlıq qapısı bağlandı və avadanlıqdakı əl kostyumunun mövqeyi müşahidə pəncərəsi vasitəsilə görünə bilər və eyni zamanda əl dəsmalında hər hansı bir funksional əlamət görmək olar.

◆ Avtobus bölməsi

Əsas avtobus bir zirehli örtüklü dəyişdirmə cihazından digərinə aparır və filial kiçik avtobuslar və statik əlaqə qutuları tərəfindən müəyyən edilir və bitişik avadanlıqların yan plitələrindən keçərkən avtobus qolları tərəfindən müəyyən edilir. Bütün avtobuslar kompozit izolyasiyanı qəbul edir.

◆ Kabel bölməsi

PT, yerüstü açarı, ildırım arbestri və birdən çox kabellər kabel otağında quraşdırıla bilər.

◆ Rölgə otağı

Daxili İdarə Heyəti və Röley paneli idarəetmə və mühafizə komponentləri, ölçmə və ekran alətləri və canlı izləmə göstəriciləri kimi ikinci komponentlərlə təchiz edilə bilər.

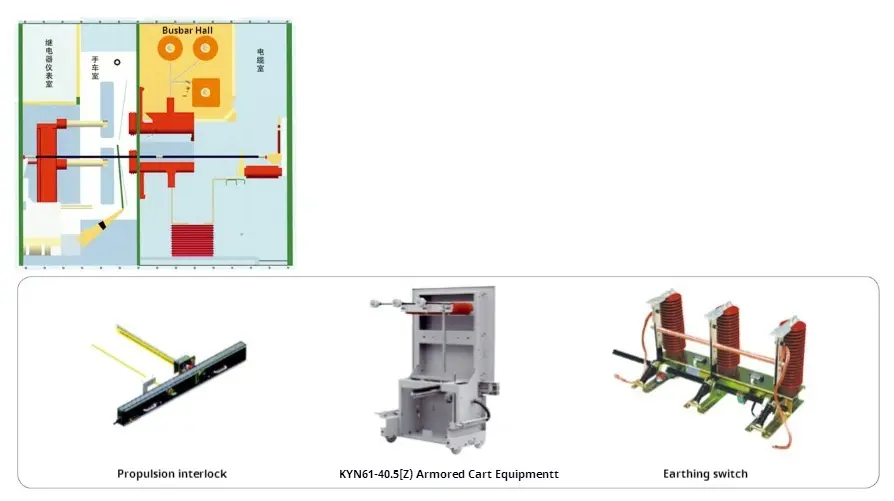

◆ Birləşmə cihazı

Zirehli sürüşmə aparıcı cihazlarında operator və avadanlıqların təhlükəsizliyini səmərəli təmin edən etibarlı bir-birinə interlocking cihazına malikdir;

Torpaq açarı söndürmə vəziyyətində olduqda, əl dəsti yalnız test / izolyasiya mövqeyindən iş vəziyyətinə keçə bilər; Və bel qapısı açıla bilməz, beləliklə səhv girişin elektrikli intervaya girməsinə mane olur. Əl dəsti avadanlıqdan tamamilə çıxarıldıqda və ya əl dəsti avadanlıqlarda test / izolyasiya mövqeyində olduqda və torpaq örtüyünün kilidli və kilidli olduqda, torpaq açarı bağlana bilər. Əl dəsti iş yerində olduqda, yerüstü açar bağlana bilməz. Torpaq açarının səhvlə yandırılmasının qarşısını alır və yerkarı yerüstü açarı qapalı vəziyyətdə olduqda iş yerinə keçməyin qarşısını alır. Yalnız dövrə qırıcı əl dəsti test / izolyasiya mövqeyində və ya iş mövqeyində olan zaman dövrə qırıcısı işlədildikdə; Üstəlik, dövrə açarı bağlandıqdan sonra, əl dəsti, canlı yükün itələməsinə və dövrə qırıcısını səhv edərək çəkməsinin qarşısını alan bir hərəkət edə bilməz. Elektrik mübadiləsi avadanlıqlar arasında quraşdırıla bilər.

◆ torpaqlama cihazı

Kabel otağında, bitişik avadanlıqlardan keçə bilən və avadanlıqlarla yaxşı əlaqə qura bilən 6 × 50mm2 əsaslı avtobus çubuğu var.

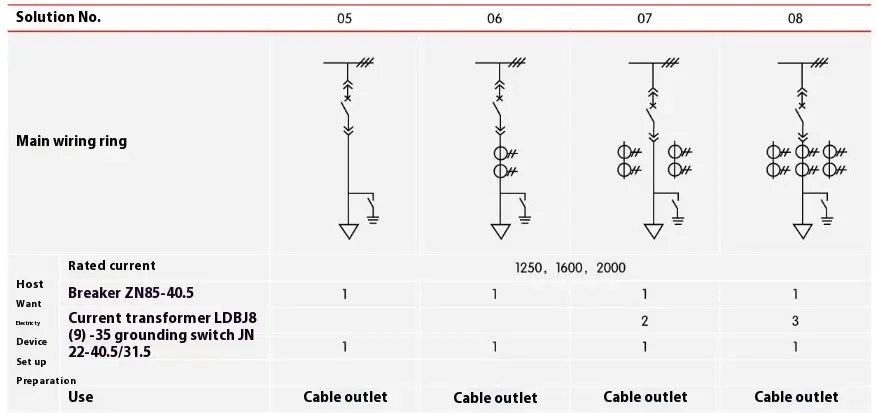

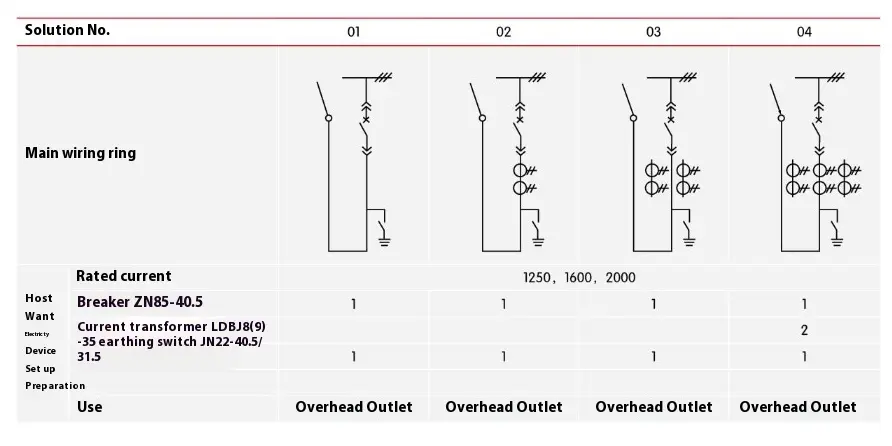

● Əsas məftil sxemi

İstifadəçilərin kabel daxil olan və gedən xətlərin, yerüstü xətlərin, ünsiyyət və ölçmə, qorunma və ölçmə, qorunma və ölçmə, qorunma və ölçmə, müdafiə və s.

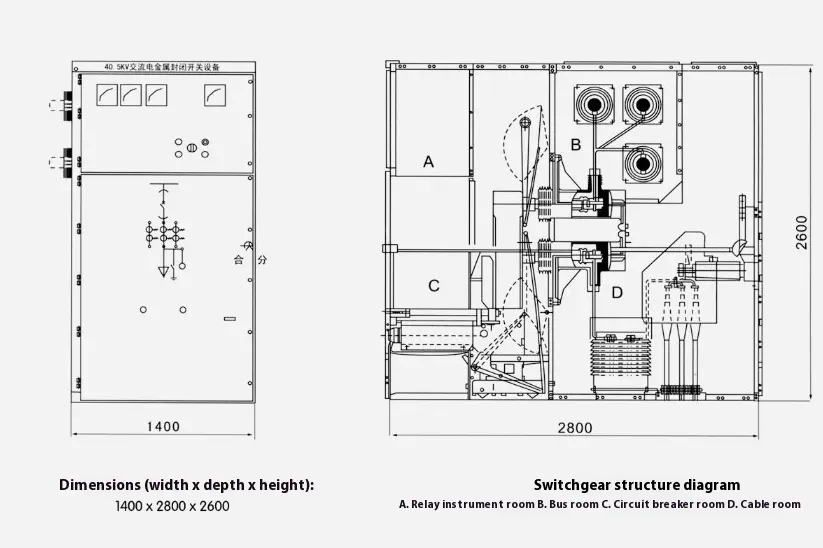

● Struktur ölçüləri və zirehli sürüşmə dəyişdirmə cihazlarının sxematik diaqramı
