Zirehli örtüklü metal qapalı açar sürüşmə

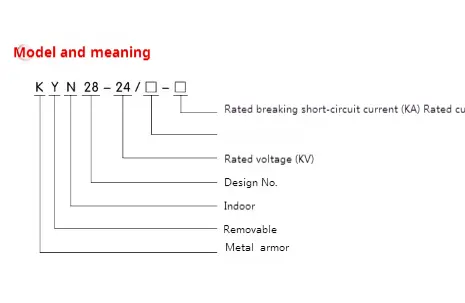

● model mənası

● İstifadə şərtləri

◆ Normal istifadə şərtləri

▶ Ətraf mühit temperaturu: -15 ~ 40 ℃ və orta hesabla 24 saat ərzində 35 ℃.

▶ Rütubət: orta gündəlik rütubət 95% -dən az; Orta aylıq rütubət 90% -dən az;

▶ Buxar təzyiqi: Gündə orta buxar təzyiqi 2.2 kkpa-dan çox deyil; orta aylıq su buxarı təzyiqi 1.8kpa ;;

▶ hündürlük: metal qapalı komfardoz dəyişkənliyin zirehli sürüşmə hündürlüyü 1000 m-dən az olmalıdır

▶ Ətrafdakı hava, toz, duz, aşındırıcı və / və ya yanan qaz, buxar və ya duz spreyi ilə çirklənmir;

▶ Titrəmə və ya keçid avadanlığı və nəzarət avadanlığı xaricindəki titrəmə və ya yer hərəkəti nəzərə alınmaya bilər

The İkinci dərəcəli sistemdə olan elektromaqnit müdaxilənin amplitüdü 1.6 kv-i keçmir.

◆ Xüsusi istifadə şərtləri

GB / T1022-də göstərilən normal ekoloji şəraitdə istifadə edildikdə, şirkət və istifadəçilər xüsusi əməliyyat şəraiti ilə bağlı danışıqlar apara və razılığa gələ bilərlər.

Kondensasiyanın qarşısını almaq üçün zirehli örtüklü metal qapalı açar sürüşmə

Sürücülük gözləmə vəziyyətində olduqda istifadəyə verilməli olan bir qızdırıcı ilə təchiz edilmişdir. Sürücülük normal işlədiyi zaman qızdırıcının istifadəyə verilməsi də diqqət yetirilməlidir.

● Zirehli-yapışan metal qapalı kommutatorun texniki parametri

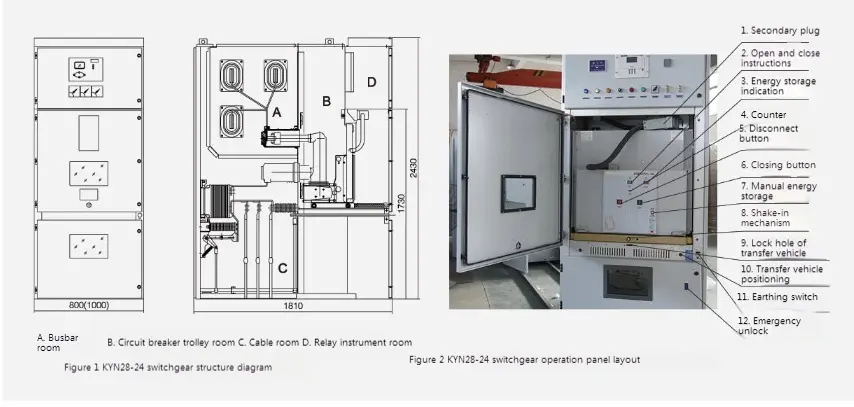

● Quruluşun qısa təsviri

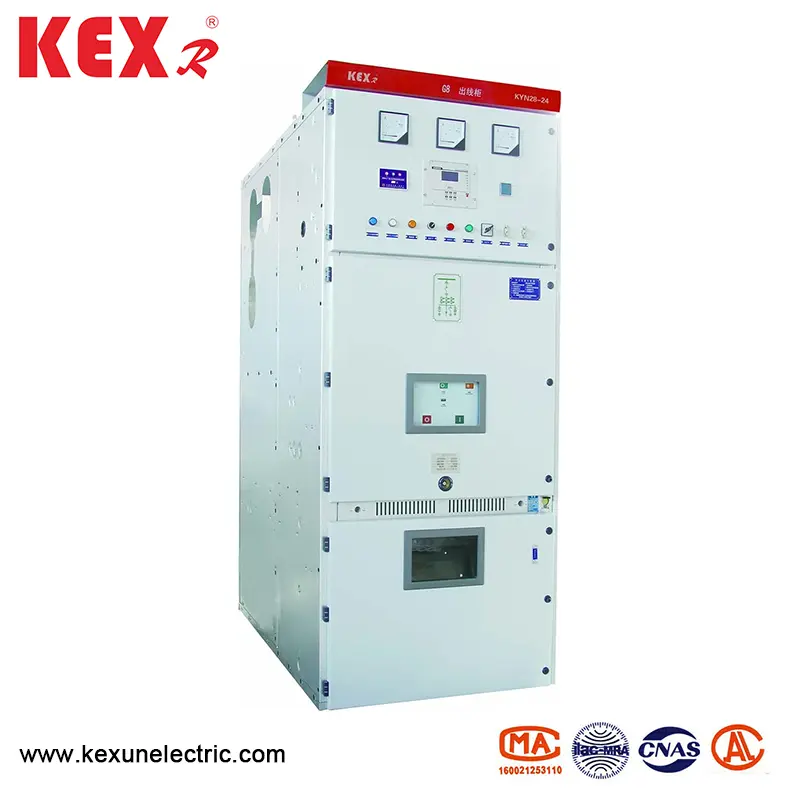

Kyn28-24 tipli zirehli clad dəyişən metal qapalı keçid açarı kabinet və çıxarıla bilən hissələrdən ibarətdir (ümumiyyətlə əl dəsti kimi tanınır). Sürücülük, avtobus otağı, dövrə açarı otağı, kabel otağı və relay alət otağı kimi metal arakəsmələr tərəfindən bir neçə funksional bölməyə bölünür. Switchgear-ın çıxarıla bilən hissələri vakuum dövrə sındırıcı əl dəsti, gərginlik transformatoru əl dəsti, ildırım aralığı əl dəsti, təcrid olunmuş əl dəsti və sigorta əl dəsti ilə təchiz edilə bilər.

● Əsas komponentlərin xüsusiyyətləri

◆ qabıq

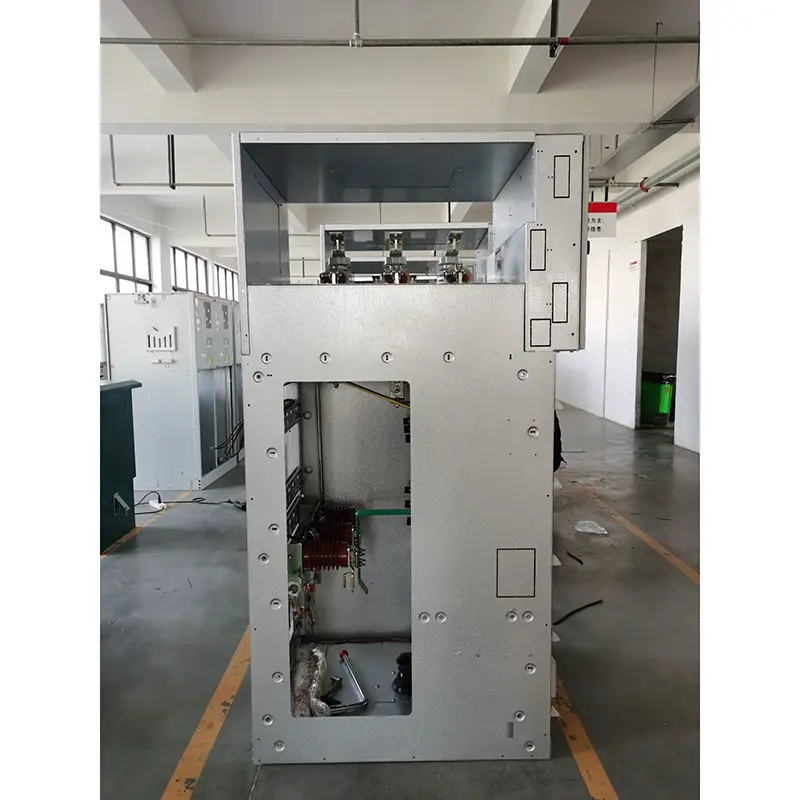

Kyn28-24 tipli zirehli sürüşmə metal qapalı keçid avadanlığı, CNC dəzgahı tərəfindən işlənmiş və çox qatlama prosesi ilə hazırlanmış idxal olunan alüminium-sink örtülmüş polad plaka ilə hazırlanmışdır. Bütün şkafın yüksək dəqiqliyi və güclü korroziyaya davamlı müqavimət və oksidləşmə müqavimətinə malikdir və bir çox qatlama texnologiyasının qəbul edilməsi səbəbindən kabinet, digər oxşar avadanlıq kabinetlərindən daha yüksək olan ümumi çəkidə daha yüngül və gözəldir. Nazirlər Kabineti, bir Willow qozu və yüksək güclü bir bolt tərəfindən bağlanmış bir quruluşu qəbul edir ki, emalı və istehsal dövrü qısaldılmış, hissələr ümumdünya, döşəmə sahəsi kiçikdir və istehsalın təşkili rahatdır.

◆ əl dəsti

HandCart skeleti nazik polad boşqabdan hazırlanmış və CNC dəzgahı tərəfindən yığılmışdır. HandCart və kabinetin yüksək uyğun dəqiqliyi var və mexaniki interlok təhlükəsiz, etibarlı və çevikdir. HandCart dövrə açarında, gərginlik transformatoru əl dəsti, ölçmə qabiliyyəti, təcrid olunmuş əl dəsti və s. HandCart, kabinetdə bir ayırma / test vəziyyəti və iş mövqeyi var və hər mövqedə bir yerləşdirmə cihazı var. Etibarlı bir-birinə bağlanmasını təmin etmək. HandCarts-ın hər növ əl dəsti sürüşdürür və işləyən və vəzifəli olan işçilər üçün yüngül və çevik olan vida çubuqları ilə geri çəkilir. Əl işi kabinetdən çıxarılmalı olduqda, müxtəlif yoxlamalar və təmir üçün xüsusi bir ötürücü yük maşını ilə rahat şəkildə aparıla bilər. HandCart işləyən avtomobil kabinet dövrə açarı otağına daşındıqda, bu, söndürülmüş / test vəziyyətində etibarlı şəkildə kilidlənə bilər və kabinet mövqeyi göstərici işığı onun mövqeyini göstərir. Yalnız HandCart tamamilə kilidləndikdən sonra qurğuşun vida sürüşmə mexanizmi əl kavkasını iş vəziyyətinə itələmək üçün sarsıla bilər. Əl dəsti iş mövqeyinə çatdıqda, sürüşmə sapının əməliyyat qüvvəsi birdən-birə artır və dönüşdürülən, müvafiq mövqe göstərici işığı onun mövqeyini göstərir. HandCart-ın mexaniki bir-birinin interloku, edici açarın iş mövqeyində və ya test vəziyyətində olduqda, dövrə açarının yalnız bağlanmasına əmin ola bilər; Üstəlik, HandCart yalnız açılış vəziyyətində olan dövrə qırıcı olduqda hərəkət edə bilər.

◆ bölmə

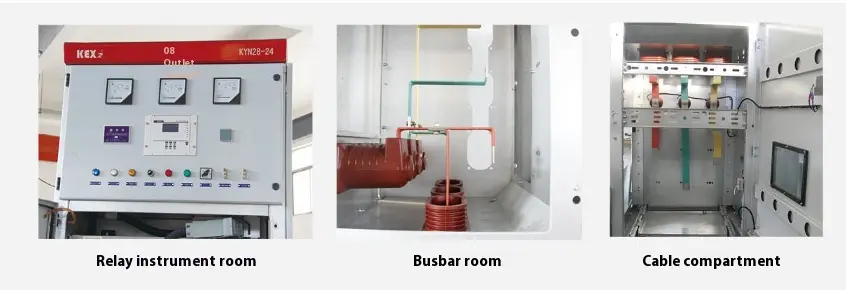

SwitchGear-ın əsas elektrik komponentləri müstəqil bölmələrindədir, yəni breaker əl dəsti, avtobus otağı, kabel otağı, relay alət otağı və s. Hər bölmənin qorunması IP2X-ə çatır. Relay alət otağından başqa, digər üç bölmə müvafiq olaraq təzyiqli relyef kanallarına malikdir. Orta tip olduğuna görə kabel otağının boşluğu çox artdı, buna görə avadanlıq bir çox kabelləri paralel olaraq birləşdirə bilər.

▶ Avtobus bölməsi A: Əsas avtobus filial avtobusu (statik əlaqə qutusu) və əsas avtobus izolyasiya qolu tərəfindən müəyyən edilmiş tək yayma ilə bağlıdır. Əsas avtobus və qalstuk avtobusu düzbucaqlı çarpaz hissə olan mis çubuqlardır və ikiqat avtobus çubuğu ağır cari yük üçün istifadə olunur. Xüsusi ehtiyaclar üçün avtobus istilik büzülmüş qol və xüsusi izolyasiya örtüyü qutusu ilə örtülə bilər. Daxili günahlar qövsü halında digər şkaflara yayılmadan qəza zamanı qəzanı effektiv şəkildə məhdudlaşdıra bilən bitişik şkafların avtobusları arasında izolyasiya kolları quraşdırılmışdır.

▶ Dövrə açar bölməsi B: Şkafdakı iş vəziyyətinə qədər iş yerindən keçmək üçün əl dəsti üçün bölmənin hər iki tərəfində relslər quraşdırılmışdır. Statik əlaqə qutusunun bölmə (klapanı) əl dəsti otağının arxa divarında quraşdırılmışdır. HandCart off / test mövqeyindən iş vəziyyətinə qədər hərəkət edərkən, statik əlaqə qutusunun ağzındakı yuxarı və alt klapan avtomatik olaraq əl dəsti ilə birlikdə açılır. Qarşı istiqamətdə hərəkət edərkən, əl dəsti müəyyən bir mövqeyə geri çəkilməyincə və etibarlı bir təcrid meydana gətirən statik əlaqə qutusunu etibarlı şəkildə əhatə edənə qədər klapan avtomatik olaraq bağlanacaqdır. Üst qapaq və alt qapaq arasında əlaqə yoxdur, Canlı tərəfdəki klapan, təmir zamanı kilidlənə bilər, beləliklə, təmir işçilərinin canlı bədənə toxunmamasını təmin edir. HandCart da dövrə açarı otağının qapısı bağlandıqda əməliyyat edilə bilər. Qapıdakı müşahidə pəncərəsi vasitəsilə, bölmədə, açılış və bağlama təlimatlarında və enerji saxlama vəziyyətində əl kostyumunun mövqeyini müşahidə edə bilərsiniz.

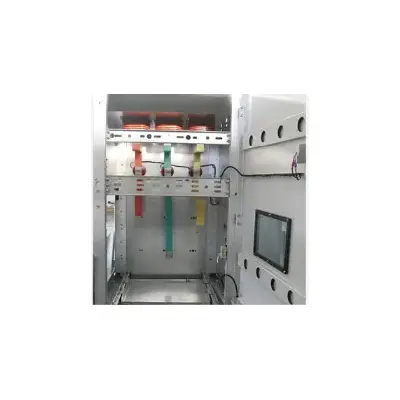

▶ Kabel bölməsi C: Kyn28-24 tipli zirehli sürüşmə metal qapalı komfarkmız ortada qurulmuşdur, buna görə kabel bölməsində geniş bir məkan var. Mövcud transformator və yerləşdirmə açarı HandCart və hasil olunan üfüqi bölüm çıxarıldıqdan sonra inşaatçılar kabinetə quraşdırılmış və təmir üçün öndən girə bilərlər. Kabel otağında kabel bağlayan kabel bağlayıcı bir faza üçün 1-3 kabel ilə paralel olaraq qoşula bilər və lazım olduqda hər bir faza ilə paralel olaraq 6 kabel qoşula bilər. Sökülə bilən ləyaqətli metal möhürləmə plitəsi və ya qeyri-maqnit metal möhürləmə plitəsi rahat quruluşu təmin etmək üçün kabel bölməsinin altındakı hazırlanmışdır.

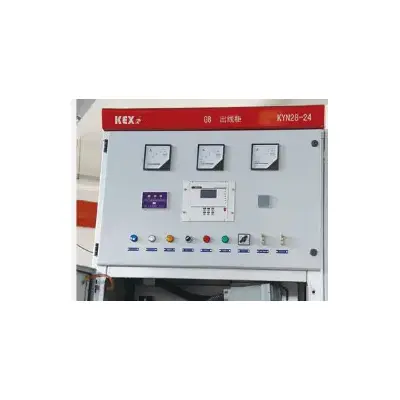

▶ Relay alətləri otağı D: Relay qoruma komponentləri, alətlər, canlı ekran göstəriciləri və xüsusi tələbləri olan ikinci dərəcəli avadanlıqlar relay alət otağında quraşdırıla bilər. Nəzarət xətti magistralda qoyulur və magistralın yüksək gərginlikli komponentlərdən olan orta xəttin təcrid edə biləcəyi metal örtük boşqabına malikdir. Sol ön trunking, aparıcı və idarəetmə kabellərindən qurğuşun və qurğuşun üçün ayrılmışdır və alt boşqabın müvafiq hissələri ikincil tel və kabel yivli çuxurları ilə təmin olunur. Relay alət otağının yuxarı plakasında, tikinti üçün əlverişli kiçik bir avtobusdan keçən bir kiçik avtobusdan keçən bir çuxur da var. Məftil edərkən, kiçik avtobusun quraşdırılmasını asanlaşdırmaq üçün alət otağının üst örtüyü boşqabı açıla bilər.
