Qutu tipli sabit metal qapalı açar
Kexun, Çində tanınmış bir güc ötürmə və transformasiya avadanlığı istehsalçısıdır və onun XGN2-12 tipli qutu tipli sabit metal qapılı açar otağı, elektrik enerjisini 3-10 kv tək avtobusda və bypass sistemi olan tək avtobusda yüksək gərginlikli avadanlıq kimi istifadə olunur. Məhsulun bütün indeksləri GB 3906 "3-35kv ac metal qapalı keçid", iC298 texniki standart və "beş profilaktika" tələblərinə cavab verir.
Model: XGN2-12
Marka: KEXR
Model: XGN2-12
Marka: KEXR
● Şərtlərdən istifadə
▶ XGN2-12 tipli qutu tipli sabit metal qapalı açar açar tipi olmalıdır
-25 ~ 40 ℃ (qapalı)
▶ hündürlük: 1000 m-dən aşağı
▶ Gündəlik orta nisbi rütubət 95% -dən çox deyil və aylıq orta nisbi rütubət 90% -dən çox deyil
▶ Zəlzələ 8-dən çox olmamalıdır
▶ XGN2-12 tipli qutu tipli sabit metal qapalı kommutasiya, yanğın, partlayış, ciddi çirklənmə, kimyəvi korroziya və şiddətli titrəmədən azad bir yerdə quraşdırılmalıdır.
● Texniki parametr
|
Saymaq |
Maddə |
Vahidi |
Məlumat |
|
1 |
Qiymətləndirilmiş gərginlik |
Kv |
3,6,10 |
|
2 |
Maks Əməliyyat İşi Gərginliyi |
Kv |
3.5,8.9,11.5 |
|
3 |
Reytinqli cərəyan |
A |
5 ~ 3000 |
|
4 |
Rated Fasiləsiz |
Bu |
16,20,31.5,40 |
|
5 |
Qısamüddətli Qısa Dövrə Bağlama Cari |
Bu |
40,50,80,100 |
|
6 |
Qısamüddətli dərəcəli dinamik sabit cərəyan |
Bu |
40,50,80,100 |
|
7 |
Rated istilik sabit cərəyan |
Bu |
16,20,31.5,40 |
|
8 |
İstilik sabit vaxtı qiymətləndirildi |
S |
4 |
|
9 |
İplik |
|
İp2x |
|
10 |
Avtobus sistemi |
|
Tək avtobus və ya bypass ilə |
|
11 |
Əməliyyat üsulu |
|
Elektromaqnit və ya yaz enerjisi saxlama növü |
|
12 |
Ölçülər (eni * dərinlik * hündürlüyü) |
mm |
1100 * 1200 * 2650 (1000A-dan aşağı) |
|
13 |
Ağırlıq |
Kq |
1000 |
◆ Səhv əleyhinə cihaz
"Beş profilaktika" funksiyası, dövrə qırxanının səhv və səhvlə bağlanmasının qarşısını almaqdır; İzolyasiya açarının yanlış aksorasiyasının və yoluxmağın qarşısını al; Doldurulduqda bağlama açarının bağlanmasının qarşısını alır; Torpaqlanmasının qapalı olduqda açılmasının qarşısını al. Səhvən ittiham olunan intervala girməməsi.
Bu XGN2-12 tipli tipli Sabit Metal Qapalı KomportGear, məcburi mexaniki kilidləmə rejimini qəbul edir və kilidləmə cihazı, etibarlı performans, tam funksiyalar, sapma, bağlama və rahat işləmə və s. Kimi əsas komponentlərdən ibarət olan əsas komponentlərdən ibarətdir.
▶ Qırmızı və yaşıl flop olan Nəzarət açarı (kw açarı) dövrə qıran sxemində, dövrə qırıcılarının səhv və səhv ilə bağlanmasının qarşısını almaq üçün istifadə olunur
▶ Circuit Breaker həqiqətən qırıldıqdan sonra kiçik sapı "işləyən" mövqeyindən çıxarıla bilər və "qırılma və kilidləmə" mövqeyinə çevrilə bilər; Təcrid açarının açılması və bağlanması; 7 yüklənmənin açılmasının açılmasının və bağlanmasının qarşısını al. Kilidləmə və anti-kilidləmə əleyhinə anti-akfakt funksiyalarının müzakirəsi, yəni kiçik sapın "qırılması" mövqeyində olduqda, yalnız yuxarı və aşağı ayırıcılar açıla və söndürülə bilməz, lakin dövrə qırıcısının yanlışlarından qaçınmaq olar
The Dövrə qırıcısı və yuxarı və aşağı ayırmalar qapalı vəziyyətdə olduqda, kiçik sapı "işləyən" mövqeyindədir, ön və arxa şkaf qapıları açıla bilər, buna görə də, ön və arxa şkaf qapıları səhvlə canlı intervala girməsinin qarşısını almaq üçün açıla bilməz
▶ Yuxarı və aşağı ayırıcılar açılmadıqda, torpaqlama açarı bağlana bilməz və kiçik sapı "Bərpa və kilidləmə" mövqeyindən "texniki xidmət" mövqeyindən "təmir" mövqeyinə qədər, elektrik enerjisi ilə asılmasına mane ola bilər
The Drunthing açarı açılmadıqda, yuxarı və aşağı ayırmalar bağlana bilməzsə, bu, torpaq telinin üst və aşağı ayırmaları bağlamasına mane ola bilər.

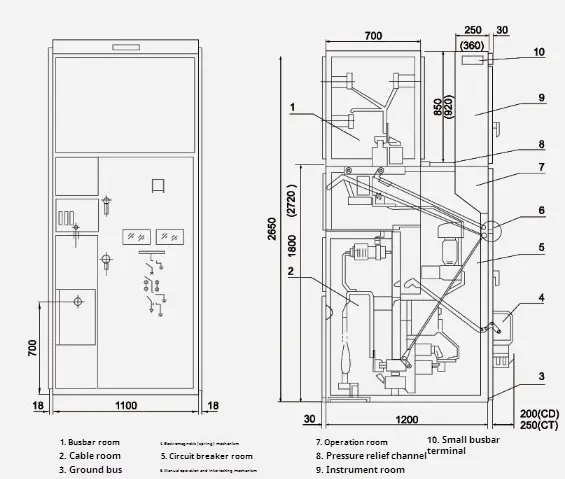

● XGN □ -12 / 07D kontur rəsm

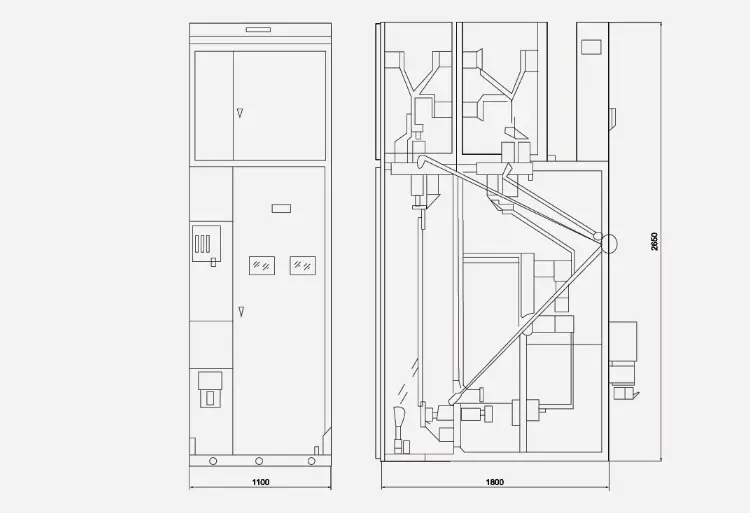

● XGN □ -12 (Bypass kabelinin çıxışı) kontur rəsm

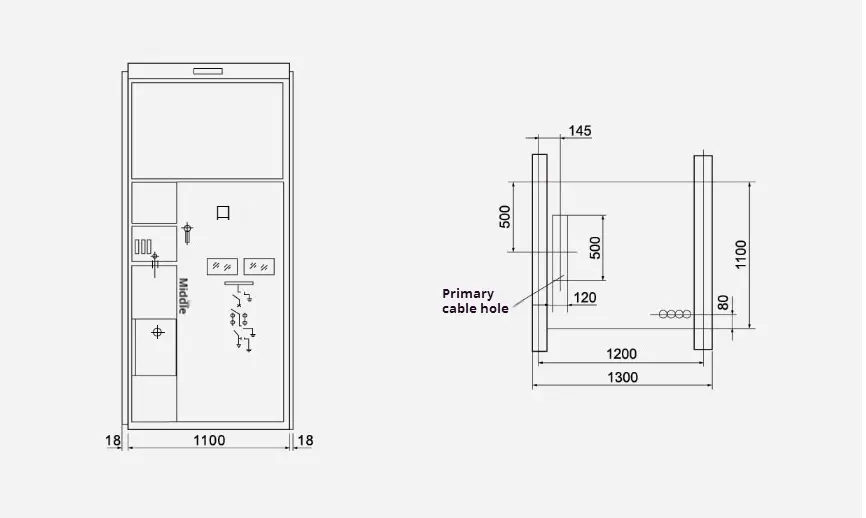

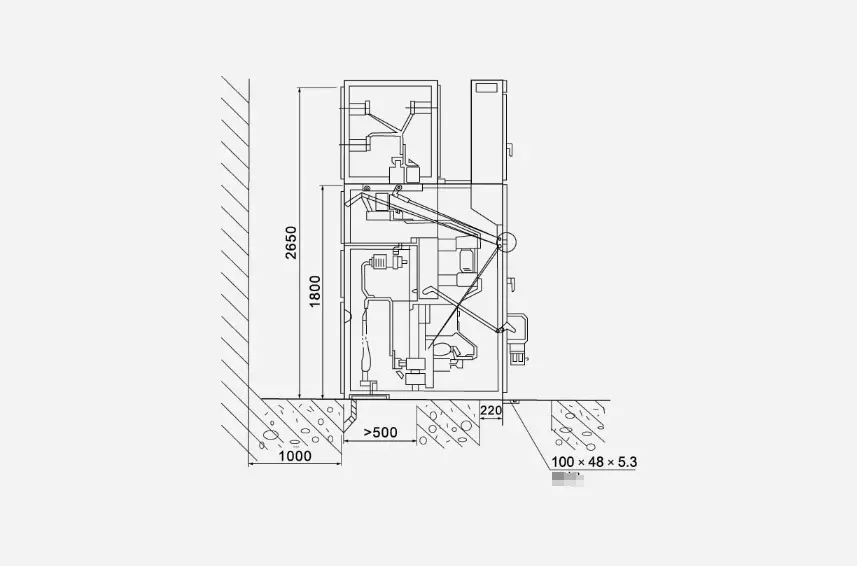

● Ümumi ölçü quraşdırılması rəsm
