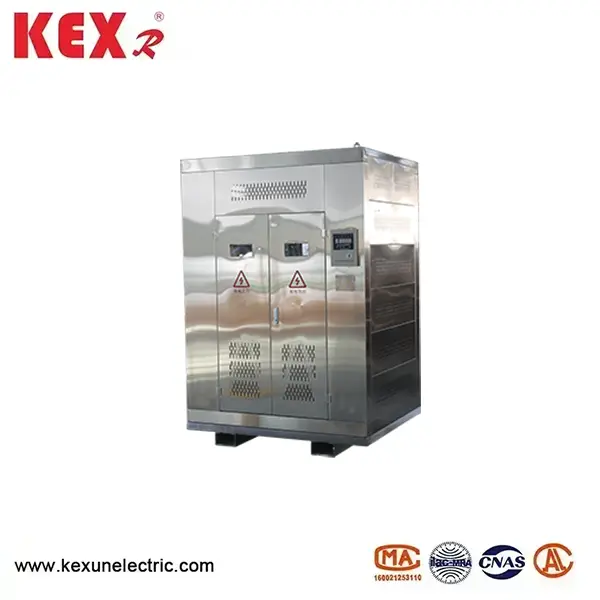

Quru tipli mədən transformatoru

● KSG quru tipli mədən transformatorunun şərtlərindən istifadə etməklə

▶ hündürlük: 1500 m-dən çox deyil, xüsusi hallar ayrıca izah ediləcək;

▶ Ətraf mühitin temperaturu: maksimum temperatur + 40 "c, maksimum aylıq orta temperatur + 25 * c, minimum temperatur -20 * c

The Havanın nisbi rütubəti 95% -dən çox deyil (+ 25 ° C);

İzolyasiyaya zərər verməyən bir qaz və ya buxar mühitində;

The kömür tozu və qazının olduğu yeraltı minalarda quraşdırılmış, lakin heç bir partlayış təhlükəsi yoxdur;

Güc tədarükü gərginliyinin dalğası təxminən bir sine dalğasıdır;

● KSG quru tipli mədən transformatoru aşağıdakı standartlara cavab verir

GB / T12173-2008 Mədən üçün ümumi elektrik sorğusu

GB1094.11-2007 Quru tipli güc transformatorları

GB / T10228-2015 Quru tipli güc transformatorları üçün texniki parametrlər və tələblər

GB / T39555-2006 Mədənçıxarma ümumi güc transformatorları

GB42088-2008 SHOLE Qoruma səviyyəsi

GB / T17211-1998 Quru tipli güc transformatorları üçün yük təlimatı

GB3836.1-2010 Partlayıcı qaz mühiti üçün elektrik avadanlığı 1-ci hissə: Ümumi tələblər

GB3836.2-2010 Partlayıcı qaz atmosferi üçün elektrik avadanlığı 2-ci hissə: Partlayış sübut tipi "D dizayn, istehsal və müvafiq standartların istehsalı və yoxlanılması, məsələn, GB1094.1-2013 güc transformatorları

● KSG quru tipli mədən transformator xüsusiyyətləri

KSG Mining General Transformers güclü nəmli bir transformator, yaxşı bir alov gecikdirici performans və izolyasiya materialları, yanğın mənbəyi ilə qarşılaşdıqda zərərli qazlar istehsal etmir, ətraf mühiti çirkləndirmir və saxlamaq asandır.

Dağ-mədən tipli transformatorunun yüksək gərginlikli bobin yüksək keyfiyyətli tel dolama ilə hazırlanmışdır və dolama vakuum altında yüksək keyfiyyətli epoksi qatranı ilə tökülür. Aşağı gərginlikli bobin folqa dolama və yenidən diri-si örtüklü izolyasiya qatının sarılması ilə hazırlanmışdır. Dəmir nüvəsi yüksək keyfiyyətli yüksək maqnit keçiriciliyi, eyni dəstdən kiçik histerize genişləndirilməsi ilə soyuq yayılmış taxıl yönümlü silikon polad təbəqə qəbul edir. Möhür və korroziyanın qarşısını almaq üçün epoksi yapışan örtük qəbul edin. Dağ-mədən tipli transformatorunun həddindən artıq yükləmə qabiliyyəti: Təbii soyutma (a) şərtlərdə, həddindən artıq yükləmə qabiliyyətinə aşağıdakı cədvəldəki tələblərə cavab verməyə icazə verilir (20 ° C):

KSG quru tipli mədən transformatoru üçün temperatur nəzarət sistemi, bir temperatur nəzarətçisindən və məhsulun ən isti nöqtəsi olan aşağı gərginlikli dolama başında quraşdırılmış bir temperatur ölçmə elementidir. 1T transformatorun temperatur nəzarətini həyata keçirir və transformatorun istismarı zamanı A, B və C sarımlarının isti nöqtə istiliyini göstərir. Transformatorun dolaşmasının temperaturu həddindən artıq yükləmə əməliyyatı və ya günah sayəsində çox yüksəkdirsə, temperatur nəzarətçisi həyəcan və gəzintiyə çıxacaq və temperatur nəzarət sistemində həyəcan və səyahət üçün passiv təmaslar olacaqdır. Məcburi hava soyudulmasından istifadə edərkən, temperatur nəzarətçisi dolama temperaturuna əsasən soyutma mühiti sistem sertifikatlaşdırma fanatının giriş və ya keçidini müəyyənləşdirir. RS485 rabitə interfeysi də uzaqdan idarəetmə üçün də quraşdırıla bilər. Məhsul korpusunun p21 və ya daha yüksək səviyyədə qorunması səviyyəsinə malikdir

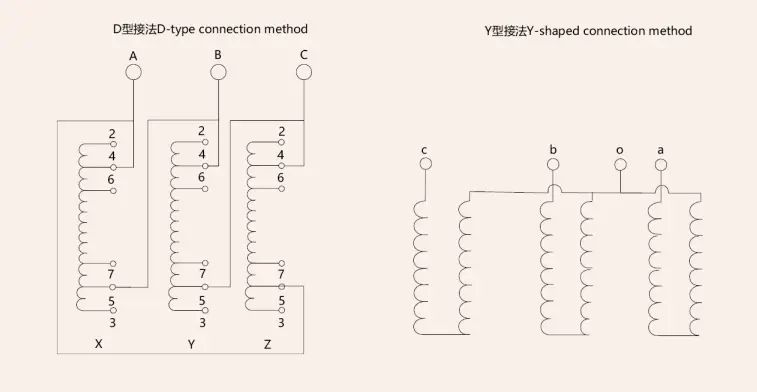

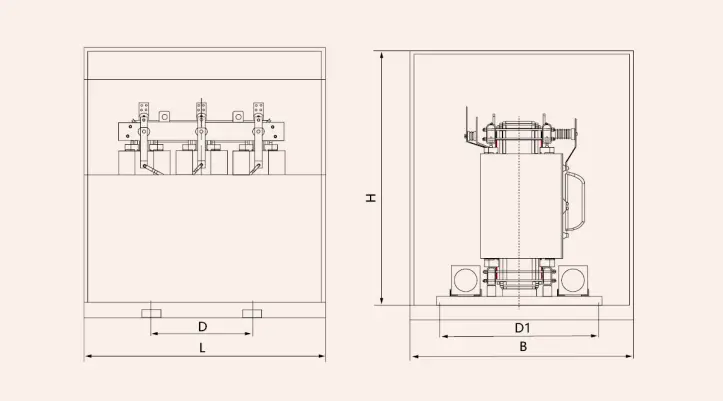

● KSG quru tipli mədən transformatorunun sxematik diaqram və quraşdırma ölçüləri

KSG quru tipli mədən transformatorunun texniki parametrləri
