Ətraf mühitə uyğun quru tipli transformator

◆ SGB10 tipli mühit-dostluq quru tipli transformator

Dəmir nüvəsi idxal olunan taxıl yönümlü yüksək keyfiyyətli yüksək keyfiyyətli yüksək maqnit keçiriciliyi silikon polad təbəqələrdən hazırlanmışdır. Transformatora tam meylli birgə quruluş, transformatorun aşağı yükləmə və səs-küyə sahib olması, həm də transformatorun səs-küyünü azaltmaması, eyni zamanda dəmir nüvənin səthi orta dərəcədə bir çəkmə vida ilə müalicə olunur və yuxarı və aşağı sıxışıq hissələri bir çəkmə ilə əlaqələndirilir boşqab və bütövlükdə bazaya sabitlənmişdir. Külək elastik yastiqciqlar tərəfindən düzəldilmişdir və bupekler quruluşu vibrasiya səviyyəsini və dolama səs-küyünü azalda bilər.

◆ Yüksək və aşağı gərginlikli bobinlər

Yüksək və aşağı gərginlikli rulonlar Nomex izolyasiya materialından hazırlanmışdır və vpl vakuum təzyiq cihazlarından istifadə edərək solventsiz emprenyasiya edən boya ilə dəfələrlə hopdurulmuş və sonra dəfələrlə bişmiş və yüksək temperaturda yüksək temperaturda müalicə olunur. Yüksək gərginlikli rulon yüksək mexaniki gücü və yaxşı istilik dağılması şəraiti olan, yüksək interlayer gərginliyinin, zəif istilik dağılması qabiliyyəti, asan istilik parçalanması və multi.layer silindrik rulonların aşağı mexaniki gücü və aşağı mexaniki gücü olan davamlı bir quruluşu qəbul edir, bununla da məhsul əməliyyatının etibarlılığını yaxşılaşdırır; Aşağı gərginlikli robon, folqa və ya uzununa hava yolunun yüksək cari spiral quruluşunu qəbul edir. Empinatlanmış rulonun əla nəm müqavimətinə malikdir və təsirləri daha effektiv şəkildə dözə bilər, çatlamaları və ya qismən axıdılması, ətraf mühitin qorunması, xidmətinin ardından qurudulmaq, parçalanmaq və təkrar etmək asandır.

◆ qabıq

Lazım gələrsə, Kexun elektrikli IP20 və ya IP23-nin qorunması səviyyəsi ilə mərmi təmin edə bilər.

◆ həddindən artıq qızğın qorunması

Coil həddindən artıq istiləşməsinə qarşı qoruyucu tədbirlər görmək üçün, SGB10 tipli Ətraf Mühit Dostu Quru Tip Transformatoru 315kVA və yuxarı temperatur ekranı qorunması cihazı ilə təchiz edilmişdir. Bu cihaz, rəqəmsal ekran aləti üçün siqnal mənbəyi kimi aşağı gərginlikli dolama olan temperaturda sensasiya elementlərindən istifadə edir. Aşağı gərginlikli dolama dəyişiklikləri içərisindəki temperatur, temperaturun temperaturu rəqəmsal ekranlı aləti yeni bir temperatur dəyərini göstərir və transformatoru qorumaq üçün bu temperatur dəyəri əsasında nəzarət və siqnalizasiya funksiyalarını həyata keçirir.

◆ Yükləmə qabiliyyəti

SGB10 tipli Ətraf Divili Transformator, yeni bir quruluş, yeni materiallar və yeni proseslər, yaxşı istilik dağılması şəraiti, uzun istilik ömrü və çox güclü yükləmə qabiliyyəti olan yeni bir işləmə qabiliyyəti, 120% həddindən artıq yükləmə qabiliyyəti ilə təhlükəsiz və etibarlı işləyə bilər. Köhnə 23 ətrafında, fan soyudulmasına ehtiyac yoxdur və uzun müddətdir tam yüklə də işləyə bilər.

◆ təhlükəsizlik

SGB10 tipli mühiti dostu quru tipli transformator bu gün mövcud olan ən yüksək təhlükəsizlik performanslı quru tipli transformator, bütün izolyasiya materialları, özünü söndürmə, toksikdir və epoksi tökmə maddələri ilə müqayisəli maddələrin 10% -dən az hissəsi, zəhərli tüstüsündən 10% -i, beləliklə epoksi yanma zamanı istehsal olunan zəhərli qazların qüsurunu aradan qaldırır transformatorlar. SG (b) 10 yeni məhsul yüksək təhlükəsizlik tələbləri, rütubətli və isti şəraitdə, məsələn, güc, metro, gəmi, kimyəvi. və metallurgiya sənayesi kimi zəif havalandırma tətbiqlərində üstün performans göstərir.

◆ Əla nəm müqaviməti

Nomex "SGB10 tipli Ətraf Mühit Divili Transformatorun İzolyasiya Sistemi Nəmləndirmə işğalına tab gətirə biləndir.

◆ Kiçik həcm və yüngül çəki

SGB10 tipli mühiti dostu quru tipli transformator, əsas izolyasiya materialı olaraq Dupont Nomex @ kağızından istifadə edir və transformatorun ən isti nöqtəsində hibrid izolyasiya sistemi kimi istifadə edir, ölçüsünü və çəkisini eyni tutumlu transformatorlara nisbətən epoksi qatranı ilə müqayisə edir.

◆ Ətraf mühitin qorunması

SGB10 tipli mühiti dostu quru tipli transformator, xidmət həyatını parçaladıqdan sonra qatran və şüşə lifin qatran və şüşə lifinin qatılığını və şüşəli qurğuları parçalama və çirkləndirə bilməyən, epoksi qatranın tökmə transformatorlarının qüsurunu aradan qaldıraraq təkrar istifadə edilə bilər və təkrar istifadə edilə bilər.

◆ Qurğuşun tel

Yüksək gərginlikli çıxış terminalı sarımağın yuxarı hissəsində sabitlənir və kran dolama ortasında yerləşir. Bir elektrik kəsilməsi halında, çuxur gərginliyini tənzimləmək üçün birləşdirici bir parça vasitəsilə dəyişdirilir. Aşağı gərginlikli çıxan terminal, boltlar vasitəsilə gedən zolaqla etibarlı şəkildə qoşulmuş bir boşqab tipli keçirici zolaqdır.

◆ Müvafiq standartlar

GB1094.11-2007 "Quru tip transformatorları"

GB / T10228-1997 "Texniki parametrlər və

Quru tipli güc transformatorları üçün tələblər "

GB / T17211-1998 "Quru tipli güc transformatorları üçün yük təlimatı"

JB / T100888-2004 "6-220KV güc transformatorlarının səs səviyyəsi"

GB42081-1993 "Əlavələr (LP kodu) tərəfindən təmin edilən qorunma dərəcələri"

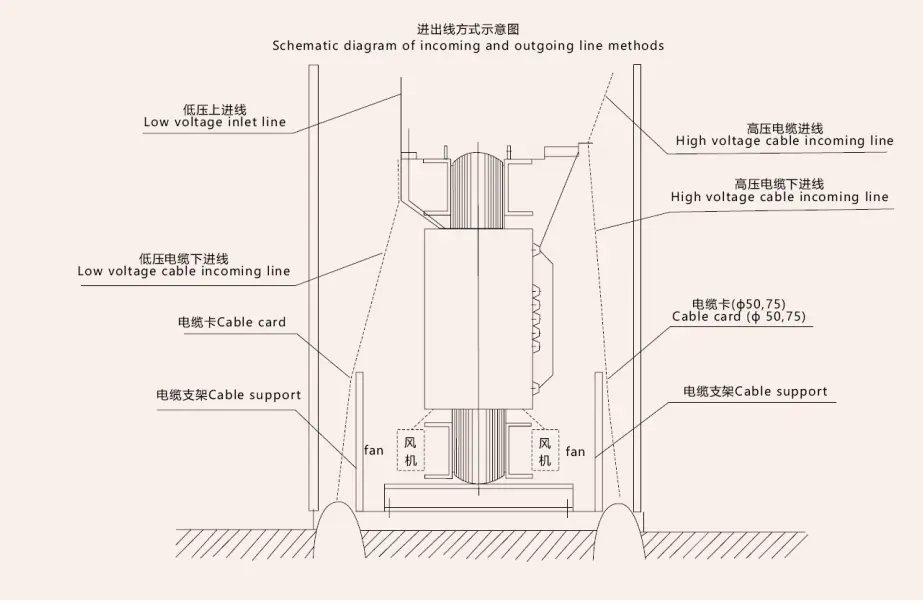

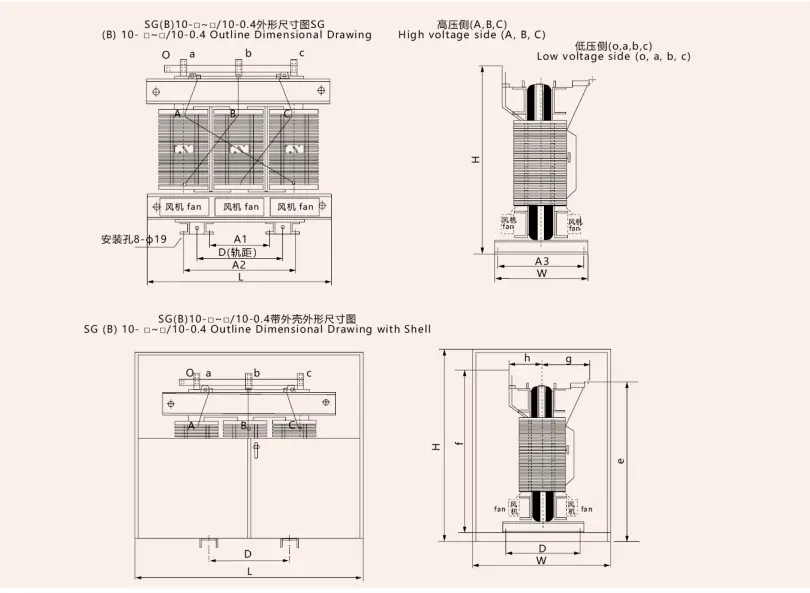

SGB10 tipli mühit-dostluq quru tipli transformatorun görünüşü və quraşdırılması ölçüləri

◆ 10KV SGB10 tipli mühit-dostlu quru tipli transformatorun texniki parametrləri
