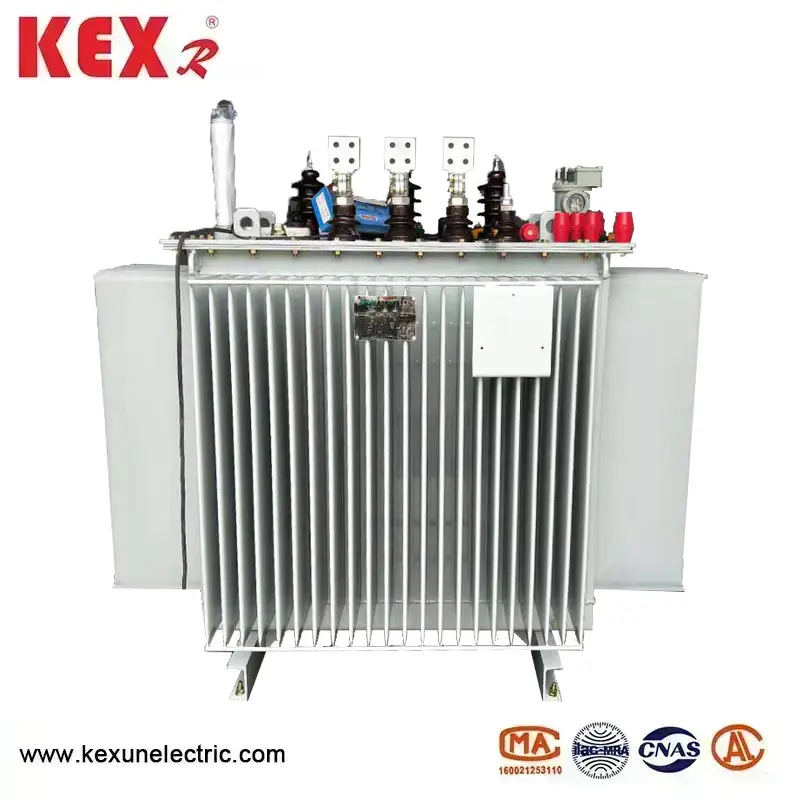

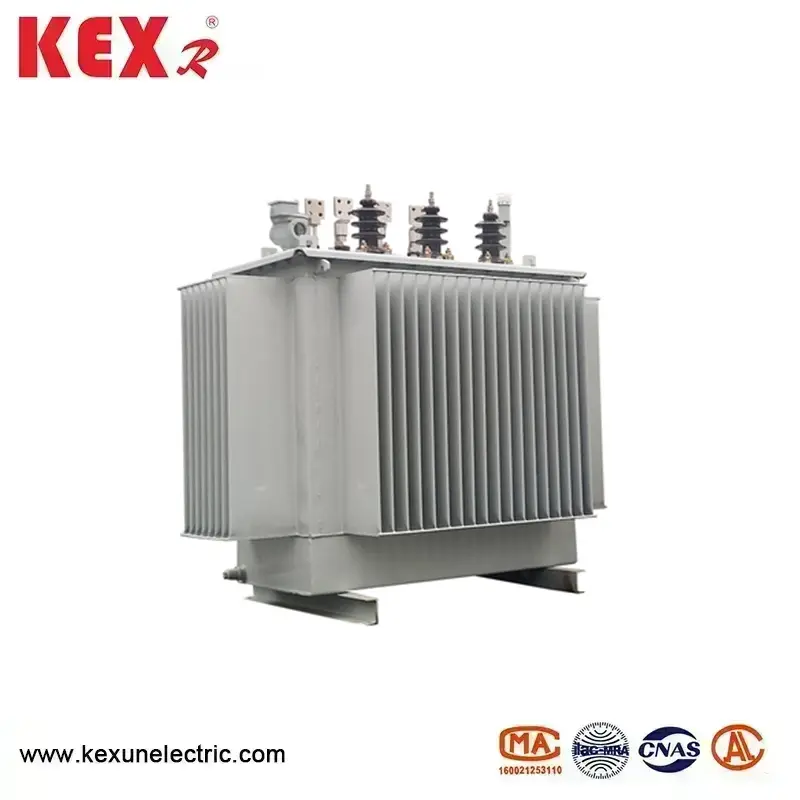

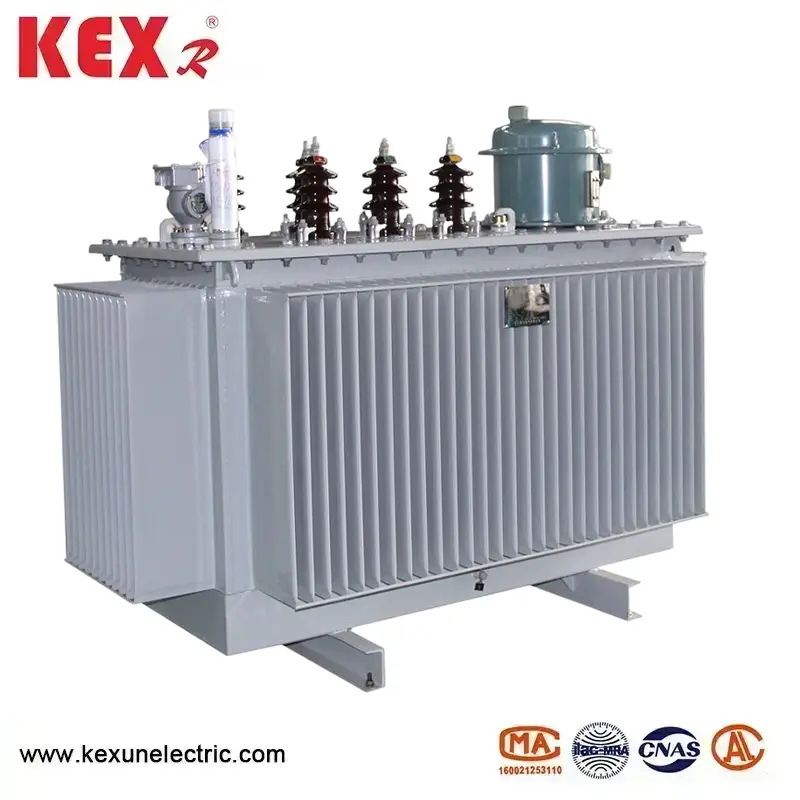

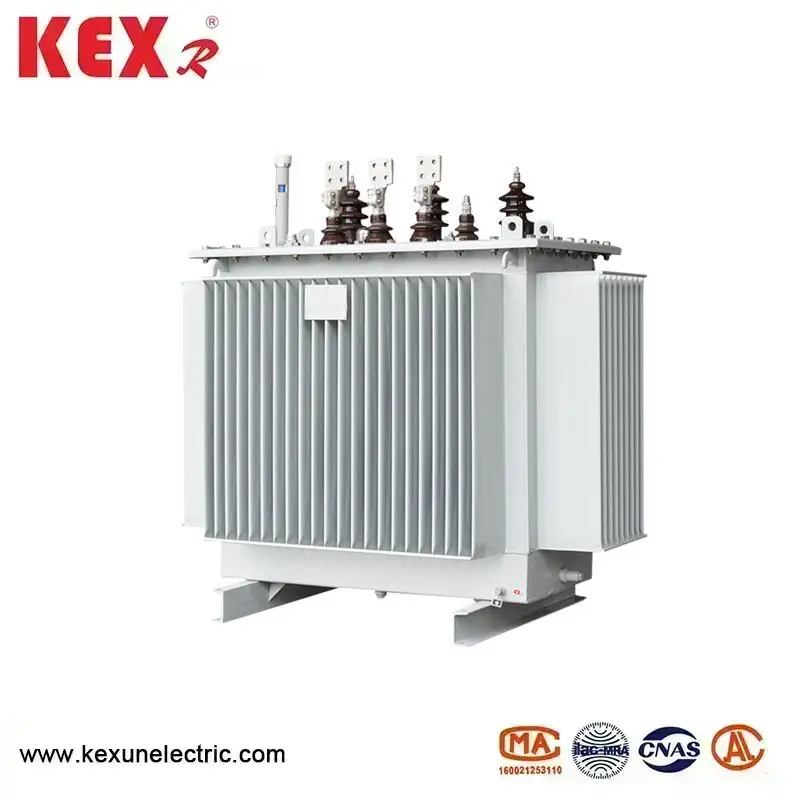

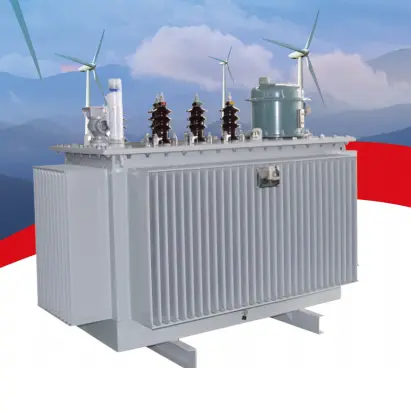

Yüksək gərginlik tənzimləyən transformator

● Yüksək gərginlik tənzimləyən transformator əsas xüsusiyyətləri

▶ Ümumi cihazın böyük bir tutumu, aşağı itkisi, kiçik ölçüsü və quraşdırmaq və saxlamaq asandır;

Three Account Tup dəyişdiricisindəki üç fazanın yükünü avtomatik olaraq tənzimləyin, etibarlı əməliyyat və yüksək gərginlikli tənzimləmə dəqiqliyi ilə

▶ Gərginlik arayışı, fəaliyyət gecikməsi, icazə verilən çeşid və tezlik həddi lazım olduqda tənzimlənə bilər və parametr parametrləri çevik və rahatdır;

The Ən yüksək və ən aşağı ötürücü üçün göstərişlərlə, yükləmə hərəkətlərinin və cari ötürücülərin sayını yükləyin

▶ dişli yuxarı və aşağı hədd qorunması, fəaliyyət müddəti məhdudiyyəti funksiyası, məhsulun etibarlılığını effektiv şəkildə yaxşılaşdırmaqla təchiz olunmuşdur

▶ Nəzarətçi gərginlik və gərginlik qoruma funksiyaları altında. Xətt bir gərginlik və ya gərginlik vəziyyətində olduqda. Nəzarətçi avtomatik olaraq kilidlənir; Yük kran dəyişdiricilərində təhlükəsiz işləməyi təmin edin

▶ Nəzarətçi, yüksək etibarlılığı, güclü müdaxilə əleyhinə qabiliyyətə sahib olan və sərt açıq havaya uyğunlaşa bilən sənaye dərəcəli nəzarət fişlərini qəbul edir;

RS485 rabitə interfeysi ilə təchiz edilmiş yüksək gərginlikli transformator əsas xüsusiyyətləri, nəzarətçi parametrləri, simsiz rabitə modulu vasitəsilə quraşdırma nöqtəsindən 30 metr məsafədə baxıla və dəyişdirilə bilər.

▶ Bulud və ya SM kartı uzaqdan idarəetmə də əlavə edilə bilər.

● Yüksək gərginlik tənzimləyən transformatorun şərtlərindən istifadə etməklə

▶ hündürlük: ≤ 2000m

▶ Ətraf mühitin temperaturu: -25 ° C ~ + 45 ° C

▶ Nisbi rütubət: 90% -dən azdır

▶ Çirklənmənin qarşısının alınması qabiliyyəti: Səviyyə lll

▶ Quraşdırma meylləri: <2%

 Cihazın izolyasiya performansına ciddi təsir göstərən və ya iş yerində heç bir yanğın və ya partlayış təhlükəsi yoxdur.

● Yüksək gərginlik tənzimləyən transformator standartlara cavab verir

◆ İstehsal dizayn standartları

▶ JB8749-1998 Gərginlik tənzimləyiciləri üçün ümumi texniki tələblər

▶ GB1094-2013 Güc Transformatorları

▶ GB / T6451-2008 Texniki parametrlər və üç mərhələ oi üçün tələblər

▶ Güc transformatorlarının seçilməsi üçün təlimatlar (GB / T17468-1998) GB10230-2007 Yük Tap Tap dəyişdirici

▶ Yük Tap Tap dəyişdiricilərinin tətbiqi üçün təlimatlar (GB / T1058-1989) O DL / T572-2010 0-də güc transformatorları üçün qaydalar

◆ İstifadə üçün əsas standartlar

SVR xəttinin quraşdırılması nöqtəsi avtomatik gərginlik tənzimləyicisi, enerji təchizatı gərginliyi sapması üçün Milli Standard GB / T12325-2008 tələblərinə cavab verir: 35 kV və yuxarıdakı enerji təchizatı gərginliyinin müsbət və mənfi sapmalarının mütləq dəyərlərinin məbləği qiymətləndirilmiş gərginlikdən çox olmamalıdır; 20KV və aşağıda üç fazalı enerji təchizatı gərginliyinin icazə verilən sapması, qiymətləndirilən gərginliyin + 7% -i; 220V tək mərhələli enerji təchizatı gərginliyinin icazə verilən sapması, qiymətləndirilmiş gərginliyin 7% -i və -10% -dir.

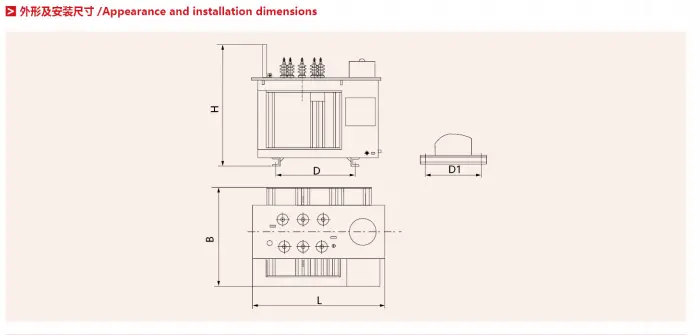

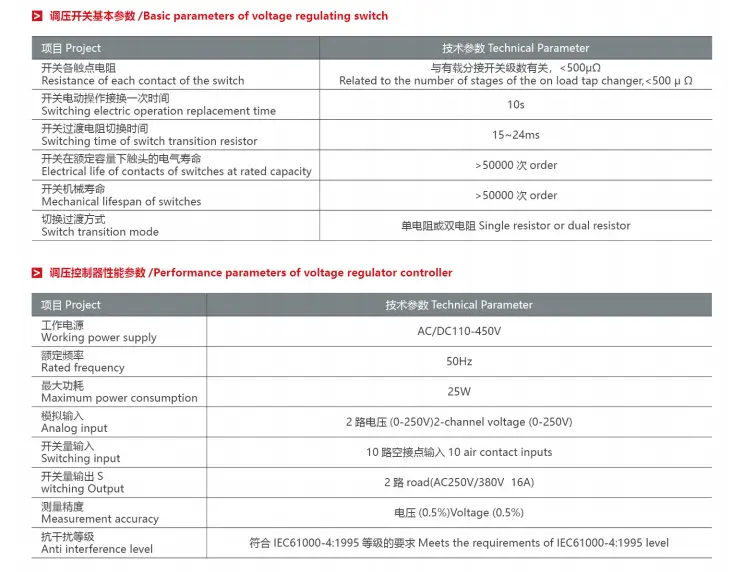

◆ SVR tipli yüksək gərginlikli transformatorun texniki parametrləri

● SVR tipli yüksək gərginlik tənzimləyən transformator quraşdırma təlimatları

1. Məhsulun quraşdırılması istifadəçinin məsuliyyətidir və təchizatçı, satış üçün saytdakı satış işçilərinə rəhbərlik etmək üçün xidmət personalını göndərə bilər.

2. Avadanlıq yerində olandan sonra çox nöqtəli əsaslandırma üçün bir əsaslı bir tel istifadə edilməlidir. Torpaq müqaviməti 4 ohm-dən çox olmamalıdır və yeraltı gövdənin yeraltı gövdəsinin dərinliyi güc qaydalarının əsaslı tələblərinə uyğun olmalıdır.

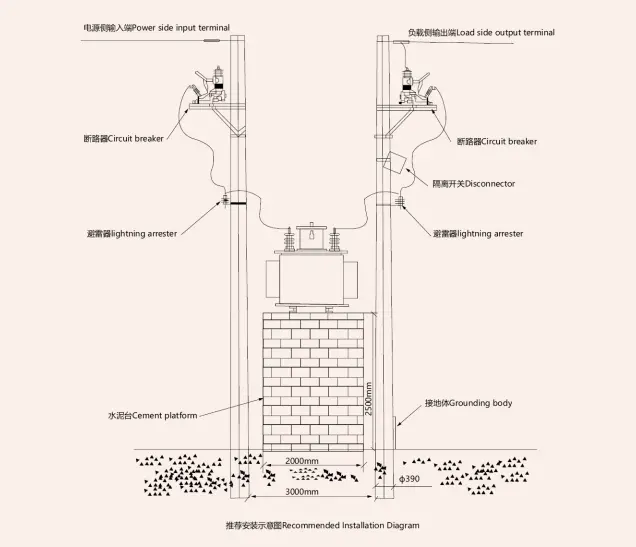

Quraşdırma istinad diaqramı aşağıdakı kimidir:
