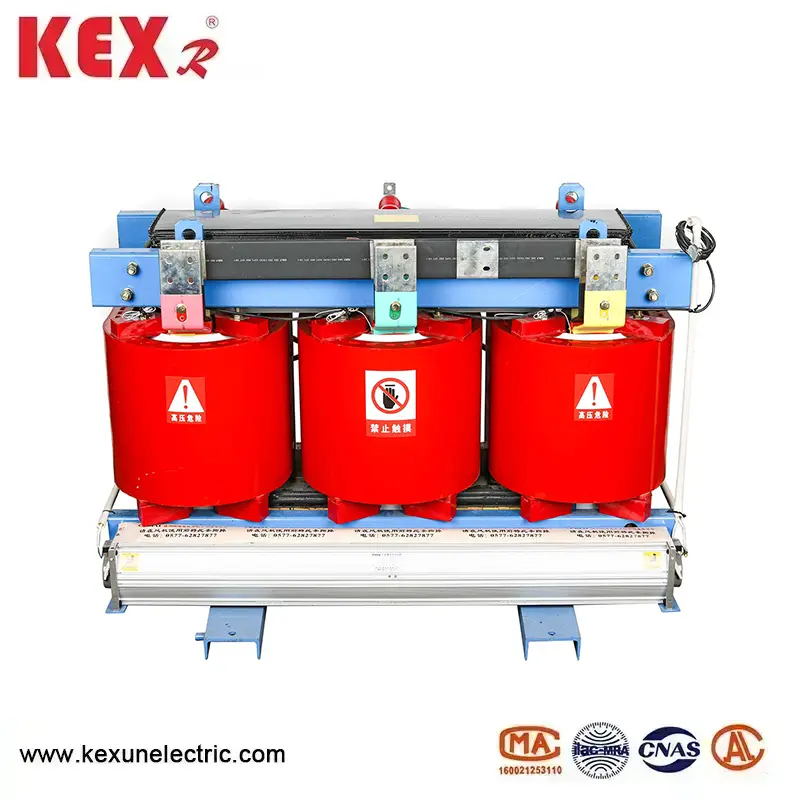

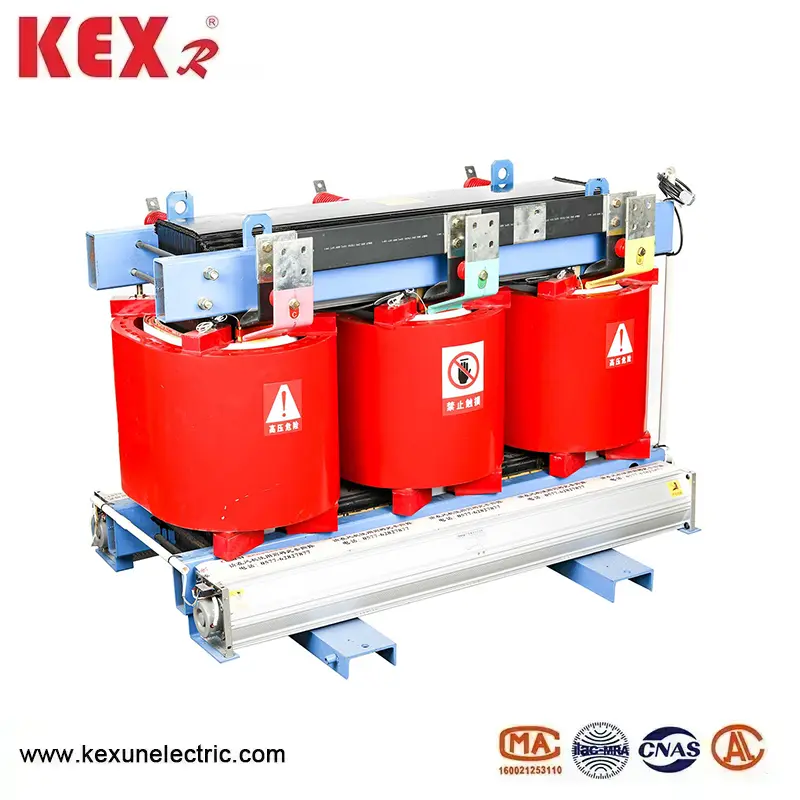

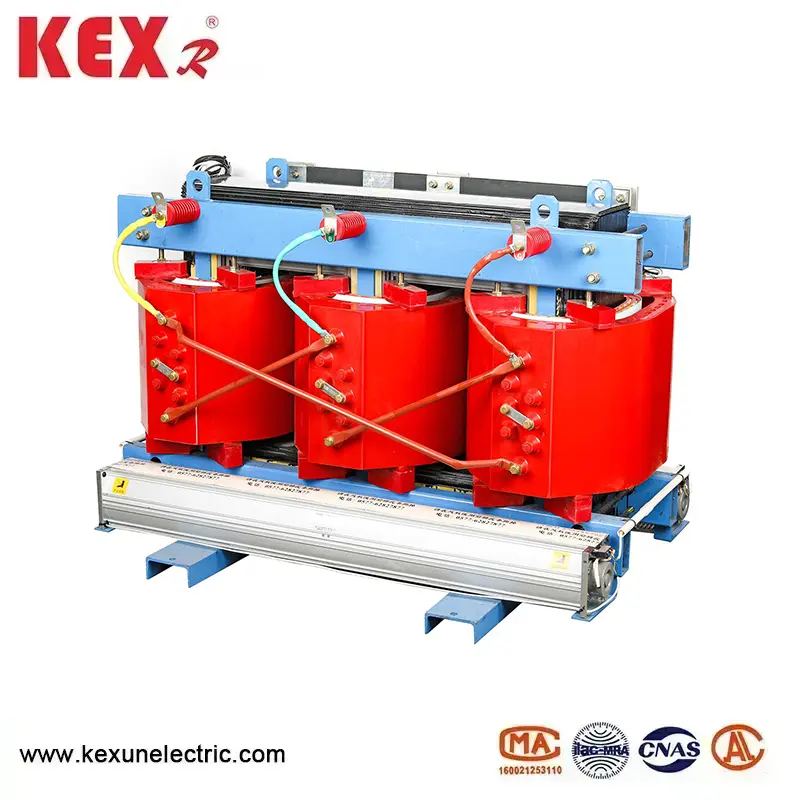

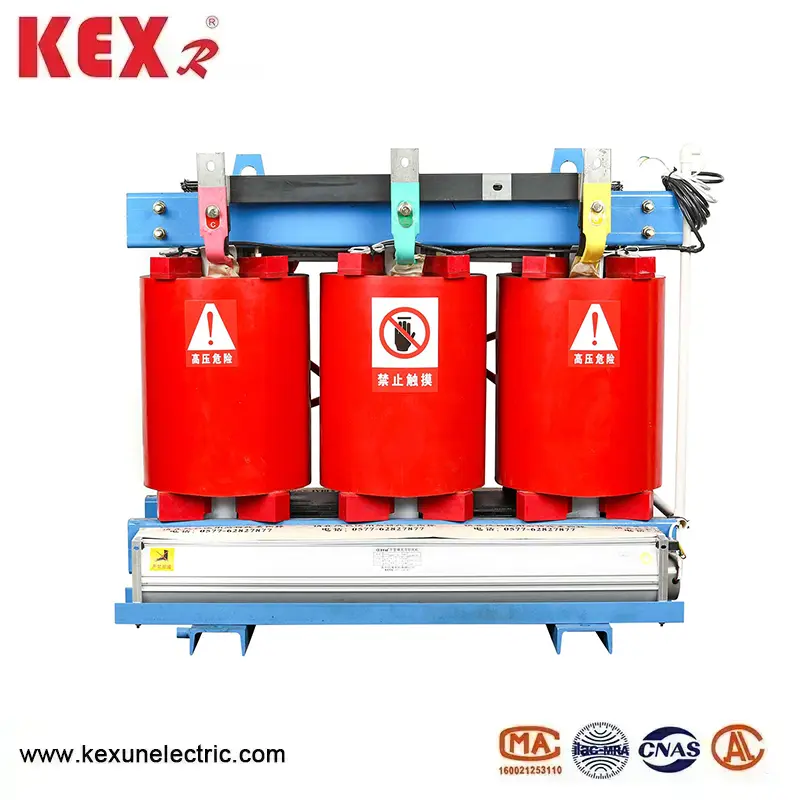

Qatran yağlı quru tipli transformator

KEXUN ELEKTRİKASI tərəfindən hazırlanmış SCB10 seriyalı qatran transformatoru, Çin fabrikindəki Ali Gəzinti, Yanğın qarşısının alınması, Partlayışın qarşısının alınması, istismarsız, çirklənmədən və kiçik ölçülü və yük mərkəzində birbaşa quraşdırıla bilən xüsusiyyətlərə malikdir. Ağıllı Temperatur Nəzarətçisi ilə təchiz olunmuşdur, səhv siqnalizasiya, overemperiatatatat siqnalizasiya, aşırımlı səyahət və qara əyləc funksiyaları var.
Model: SCB10
Marka: KEXR

Sorğu göndərin

Məhsul təsviri

● SCB10 tipli qatran tipli transformatorun komponentləri

◆ Resinli İzolyasiya edilmiş Quru Tip Transformatorun nüvəsi

Dəmir nüvəsi, idxal olunan yüksək keyfiyyətli soyuqdəyilmiş silikon polad təbəqələrdən, tam meylli birgə quruluşdan hazırlanmışdır. Əsas sütun F-Sinif toxunmamış yapışqan lentlə bağlanır və dəmir nüvəsinin səthi, yüklənmədən, yüklənməyən və dəmir əsas səs-küyü azaltmaq üçün epoksi qatrası ilə əhatə olunur, məhsulların görünüşünün keyfiyyətinin daha da yaxşılaşdırılması üçün xüsusi səth müalicəsinə malikdir.

◆ Aşağı gərginlikli dolama

Resinli İzolyasiya edilmiş Quru Tip Transformatorun aşağı gərginlikli dolama, məftillərin sarılmasından istifadə edərkən eksenel helix bucağı problemini həll edən bir folqa quruluşunu qəbul edir. Eyni zamanda, bobin istilik dağılması qabiliyyətini artırmaq, eksenel bir soyutma hava kanalını qəbul edir. TDMD epoksi qatranı əvvəlcədən hazırlanmış təbəqələr arasında istifadə olunur və bütövlükdə müalicə olunur və əmələ gəlir.

◆ Yüksək gərginlikli SCB10 seriyasını sarsıtdı, quru tipli transformator

Yüksək gərginlikli dolama, doldurucuları olan epoksi qatranı olan vakuum tökülür, yerli axıdmanı çox azaldır və bobin elektrik gücünü artırır. Kəskinliyin daxili və xarici divarları şüşə lifli mesh plitələrlə verilir, bobin mexaniki gücünü artırır və məhsulun qəfil qısa dövrələrə qarşı durmaq qabiliyyətini artırır, coll heç vaxt çatlamır.

◆ istehsal prosesi

SCB10 tipli qatran rulonları izolyasiya edilmiş quru tipli transformator yüksək dəqiqlikli bir dolama maşınının üstünə yaralanır və aşağı gərginlikli dolama bir folqa dolama quruluşunu qəbul edir. Transformator gücü böyük olduqda, havalandırma kanalı var. Küləklər tamamlandıqdan sonra vakuum quruması aparılır və bütün tökmə və müalicə prosesi proses tələblərinə görə tamamilə işlənir, bütün proseslər vəziyyətə görə ciddi şəkildə izlənilməlidir və tənzimlənməlidir. Tökmə dəqiq istehsal prosesi, bahilin baloncukları və ya boşluqlarının olmadığını, nəticədə transformatorun yüksək keyfiyyətli işləməsi təmin edir.

◆ Temperatur nəzarət sistemi və hava soyutma sistemi

Soyutma fanatı, aşağı səs-küy, yüksək hava təzyiqinin xüsusiyyətləri və gözəl görünüşü olan, hündürlükdə yüksək səviyyəli qatran izolyasiya edilmiş quru tipli transformatorun yüksək səviyyədə yüklənməsi xüsusiyyətlərinə malikdir.

The Kassa və çıxış busbarını qoruyun

Qoruyucu qabıq, Transformator üçün, Transformator üçün daha da təhlükəsizliyin qorunması, Soyuq materialının qorunması səviyyəsi, Soyuqlu polad boşqab, paslanmayan polad boşqab və s.

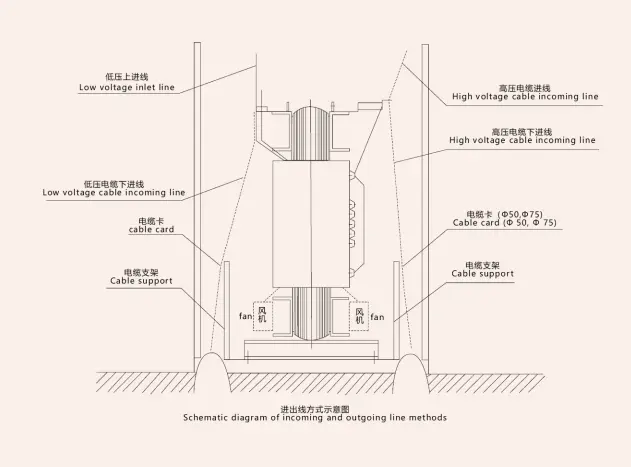

◆ Transformator Gedən xətt metodu

Şərti gedən xətlər, standart qapalı avtobus çubuğuları və standart tərəfi gedən xətlər müxtəlif interfeys formalarına görə istehsal edilə bilər və xüsusi çıxan üsullar da istifadəçi tələblərinə uyğun olaraq hazırlana bilər.

◆ əlaqəli standartlar və parametrlər

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Yüksək gərginlikli qiymətləndirilib: 10 (11,10.5,6,6,6,6) kv

Qiymətli aşağı gərginlik: 0.4kv

Bağlantı qrupu: DYN11 və ya Yyno

Yüksək gərginlikli kran aralığı: + 5 və ya + 2x2.5%

İzolyasiya səviyyəsi: ll75ac35 / li0ac5

Tezlik: 50hz

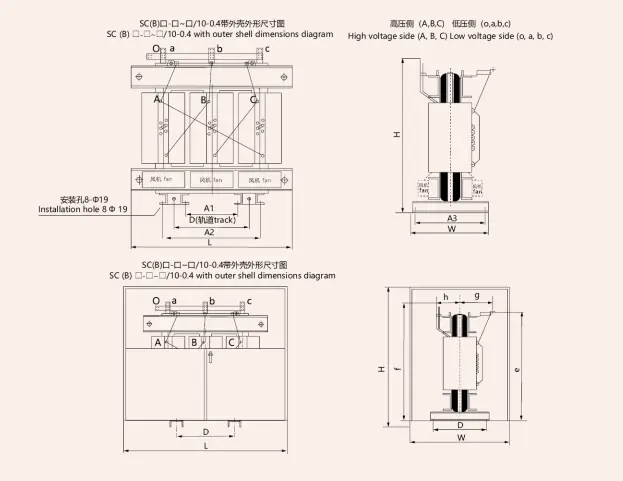

◆ DQİ-nin görünüşü və quraşdırılması ölçüləri

Resin Insulated Dry Type Transformer

◆ 10KV SCB10 tipli qatran tipli texniki parametrlər izolyasiya edilmiş quru tipli transformator

Qiymətli güc (kva)	Gərginlik birləşməsi və kran silsiləsi (kv)			Qruplaşdırmaq Saymaq	Yox Yükləmək itk	Fərqli izolyasiya sistemlərinin temperaturu aşağıda (kw)	Yox Yükləmək Cərəyan (%)	Qısmamış dövrə tutmaq rəqs etmək (%)	Ağırlıq (kq)	L * W * H mm	Quraşdırma Ölçü (Mm)	L * W * H (İlə Qabıq)
	Hv (Kv)	Yüksək gərginlikli şöbə təzyiqinin təzyiqi çeşidi	Lv (Kv)			Fərqli izolyasiya sistemlərinin temperaturu aşağıda (kw)
	Hv (Kv)	Yüksək gərginlikli şöbə təzyiqinin təzyiqi çeşidi	Lv (Kv)			120 ℃
30	6 6.3 6.6 10 10.5 11	± 2.5 ± 5	0.4	Dyn11 Yyn0	0.19	0.71	2	4	270	590 * 500 * 640	400/400	1000x900x1050
50					0.27	1	2		360	620x550x670	400/400	1000x900x1050
80					0.37	1.38	1.5		510	680x580x710	400/450	1050x950x1100
100					0.4	1.57	1.5		570	720x600x720	400/450	1100x950x1150
125					0.47	1.85	1.3		600	860x650x850	550/550	1250x1000x1300
160		± 2 * 2.5 ± 5			0.54	2.13	1.3		730	900x710x890	550/550	1300x1050x1350
200					0.62	2.53	1.1		850	940x750x980	550/660	1300x1100x1500
250					0.72	2.76	1.1		980	960x770x1030	660/660	1300x1100x1550
315					0.88	3.47	1		1130	1020x790x1060	660/660	1400x1150x1550
400					0.98	3.99	1		1330	1060x880x1100	660/820	1450x1200x1600
500					1.16	4.88	1		1480	1080x900x1160	660/820	1450x1200x1700
630					1.3	5.96	0.85	6	1580	1200x920x1150	820/820	1550x1200x1700
800					1.52	6.96	0.85		1910	1260x920x1260	820/820	1600x1200x1800
1000					1.77	8.13	0.85		2260	1320x940x1300	820/820	1700x1250x1800
1250					2.09	9.69	0.85		2660	1380x950x1380	820/820	1750x1250x1900
1600					2.45	11.7	0.85		3180	460x1120x1490	1070/1070	1850x1400x2000
2000					3.05	14.4	0.7		3600	490x1120x1620	1070/1070	1900x1450x2200
2500					3.6	17.1	0.7		4220	520x1120x1760	1070/1070	1950x1500x2200
3150					5.14	22.5	0.6		5000	600x1120x1860	1070/1070	2000x1550x2300
4000					5.96	27	0.6		6300	680x1120x2150	1070/1070	2100x1600x2600
