HV Switchgear

● Şərtlərdən istifadə

▶ Hava istiliyi: -10 ~ 40 ℃;

▶ hündürlük: 1000 m-dən aşağı

▶ rütubət: nisbi rütubət: gündəlik orta hesabla 95% -dən az, aylıq orta orta 90% -dən çox deyil

▶ Su buxarı təzyiqi: Gündəlik orta dəyər 2.2 kkpa-dan çox deyil və aylıq orta dəyər 1.8kPA-dan çox deyil ;; Temperatur birdən-birə düşəndə ​​çirklənmə ilə müşayiət oluna bilər. Bu məhsul normal şəraitdən daha şiddətli olan iki ekoloji şərait üçün uyğundur:

(1) Kondensasiya tez-tez deyil (ayda iki dəfədən çox deyil) və bir az çirklənir;

(2). Ümumiyyətlə, ciddi şəkildə çirklənmiş olan bir kondensasiya (ildə iki dəfədən çox deyil) yoxdur

▶ HV SwitchGear, yanğın və partlayış təhlükəsi olmayan sərt yerlər üçün uyğundur və metalları korlamaq və izolyasiyanı məhv etmək üçün ciddi çirklənmə kifayətdir

▶ Kyn28-12 tipli HV SwitchGear, şiddətli titrəmə, bumps və şaquli meyl olmadığı yerlər üçün uyğundur.

Qeyd:

(1) HV SwitchGear, saxlama və nəqliyyat -30 ℃-də nəqliyyat imkan verir

(2) Hündürlük 1000 m-dən çox olduqda, b / 2102 "yüksəklik ərazilərindən istifadə edərək yüksək gərginlikli elektrik aparatı üçün texniki tələblər" ə uyğun olaraq idarə olunur; Hündürlük 2000 m-dən çox olmadıqda, aşağı gərginlikli köməkçi avadanlıq üçün heç bir tədbir görülməməlidir;

(3) Həqiqi istifadə şərtləri yuxarıda göstərilənlərdən fərqli olduqda, həm istifadəçi, həm də istehsalçı tərəfindən müzakirə ediləcəkdir.

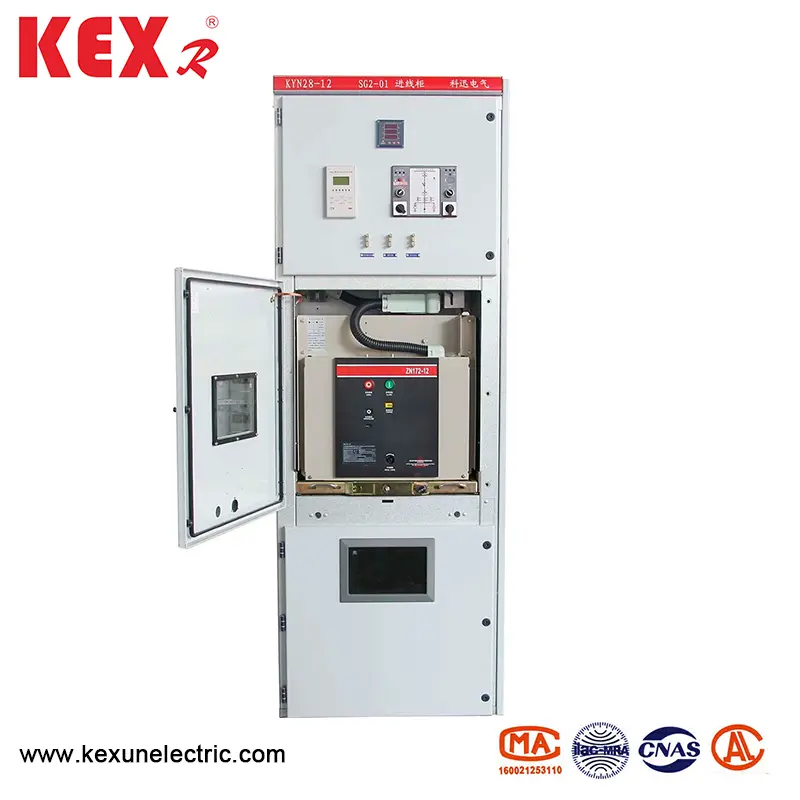

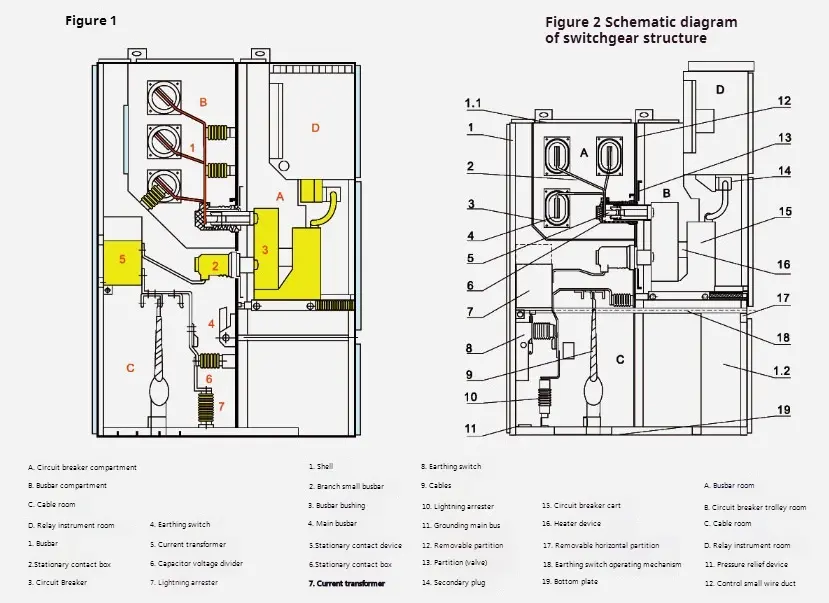

◆ HV SwitchGear iki hissədən ibarətdir: sabit bir şkaf bədəni və heç bir hissəsi (qısa üçün əl dəsti) (HV SwitchGear Strukturun alt hissələrinin sxematik diaqramı üçün fiqur baxın). Şkafın kabinet gövdəsinin qabığı və hər funksional bölmənin qapaq lövhələrinin qabığı alüminium-sink örtülmüş polad plitələrlə boltlanır. SwitchGear Shell-in qorunma səviyyəsi IP4X-ə çatır və hər bir bölmə bölmə şurasının və açılış qapısı qapısının qorunması səviyyəsi açıldığı zaman P2x-dir. Kyn28-12 tipli HV SwitchGear, VS1, ZN 12V vakuum dövrə sındırıcı əl dəsti və VD4 vakuum dövrə açarı Handcart və Abb şirkəti tərəfindən istehsal olunan VC vakuum kontakoru ilə təchiz edilə bilər. Sürücülük, bu, beldən-arxa tənzimləmədə ikiqat şkaflarda quraşdırıla bilər. Keçid kabinetinin quraşdırılması və sökülməsi ön tərəfdə aparıla bilər, buna görə keçid kabineti divara qarşı quraşdırıla bilər. Divara qarşı quraşdırmağın ən böyük üstünlüyü döşəməni saxlamaqdır. Bundan əlavə, HV sürücüsü divar olmadan quraşdırıla bilər, yəni iki tərəfli təmir növü. İkisinin daxili quruluş düzeni uyğun deyil və onun üstünlüyü rahat təmirdir.

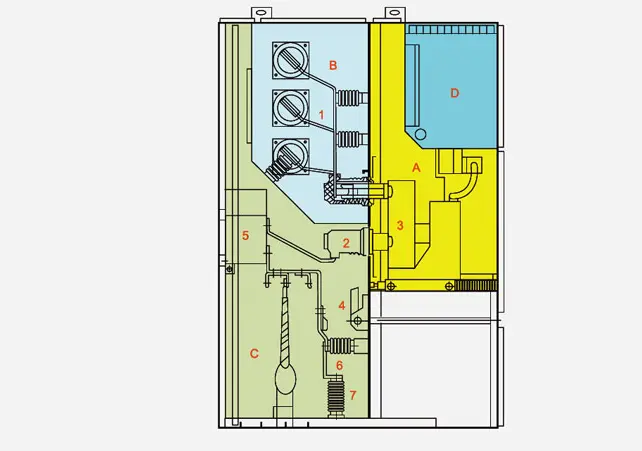

◆ HV Sualtı qurğusu quruluşu

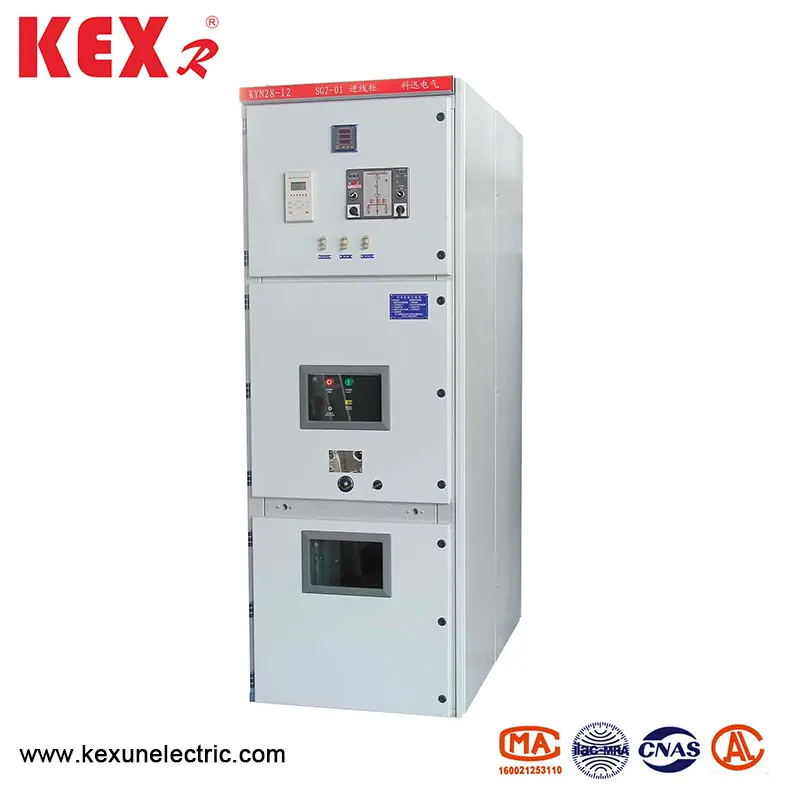

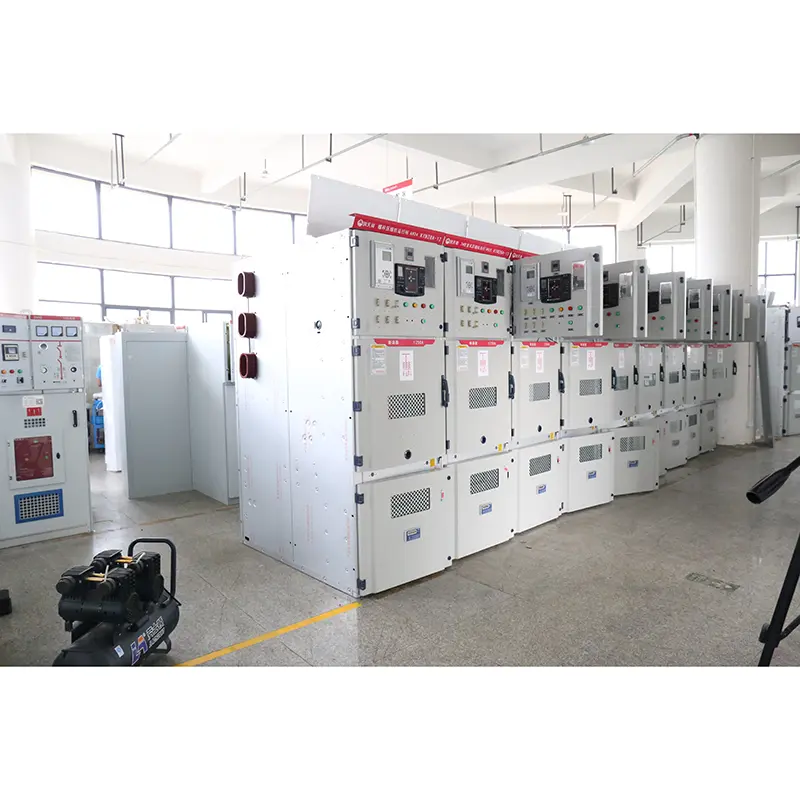

◆ Kyn28-12 tipli HV SwitchGear-a baxış

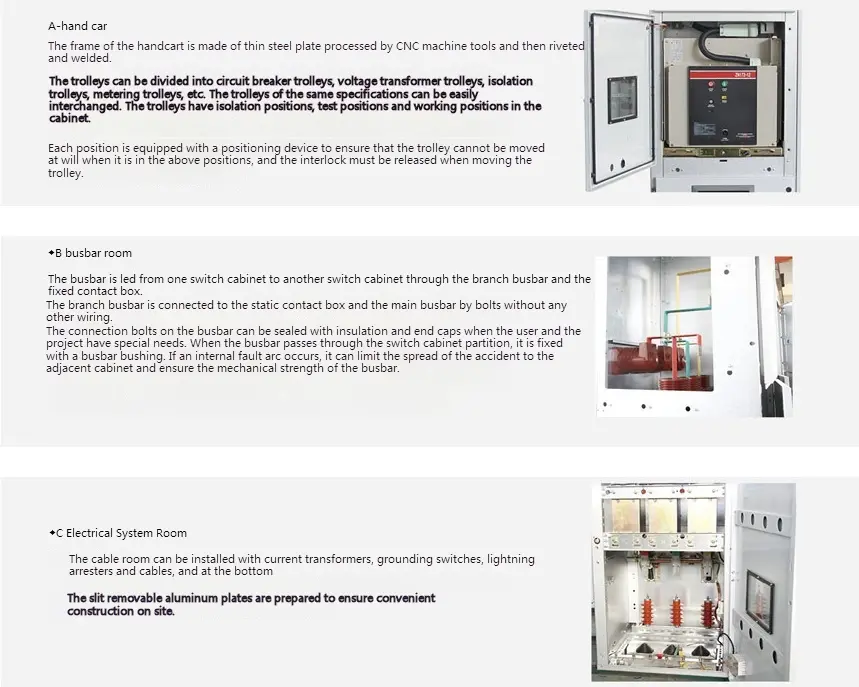

Kabinet qabığı və HV sürüşmə qurğusunun bölünməsi, alüminium-sink örtülmüş polad plitələrdən və ya işlənmiş və CNC dəzgahları tərəfindən bükülmüş və yığılmış keçid kabinetinin ölçüsünü qoruya bilər. Alüminium-sink örtülmüş polad plaka güclü anti-korroziyaya və anti-oksidləşmə effektləri və eyni polad boşqabdan daha yüksək mexaniki gücü var. HV Switchgear-ın daxili hissəsi 1-ə bölünür. HandCart Otağı 2. Avtobus otağı 3. Kabel otağı 4. Sürücülük qapıları, səthlərinin təsir müqavimətinin, korroziya müqavimətinin və gözəl görünüşünün üstünlükləri, korroziya müqavimətinin və gözəl görünüşünün üstünlükləri olan elektrostatik plastik ilə püskürülmüşdür.

◆ Shell və bölmə

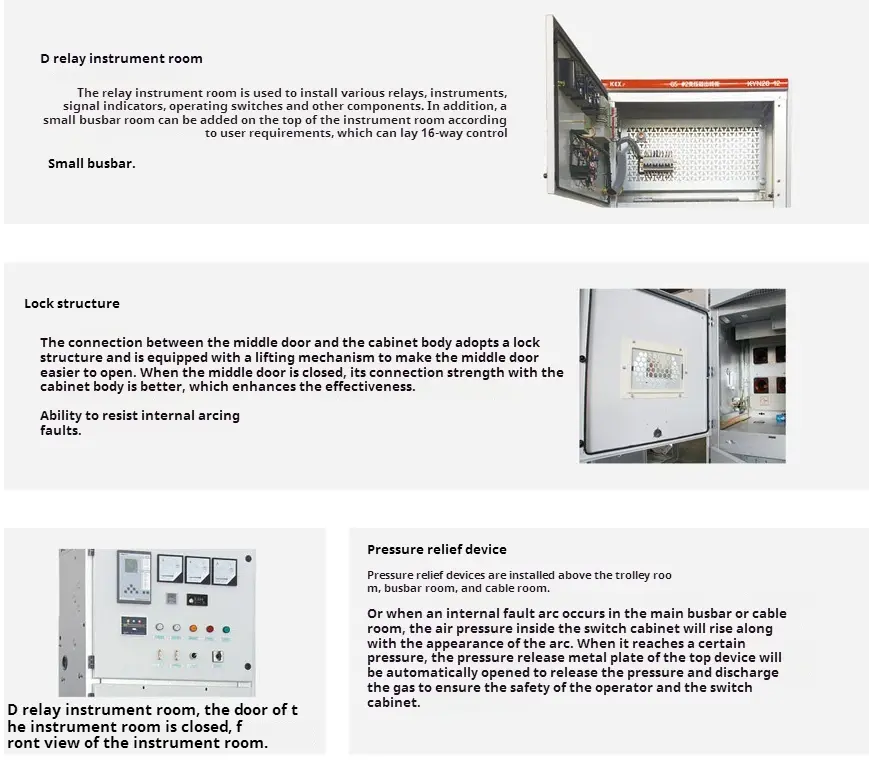

Kyn28-12 tipli HV SwitchGear-ın qabığı və bölməsi, CNC dəzgahları tərəfindən əyilmiş yüksək keyfiyyətli idxallı alüminium örtülmüş sink polad polad polad örtüklərindən hazırlanmışdır, buna görə yığılmış HV sürücüsü ölçüsü ölçüdə vahidliyi qoruya bilər. Güclü korroziya müqavimətinə və oksidləşmə müqavimətinə malikdir və eyni polad boşqabdan daha yüksək mexaniki gücünə malikdir. HV SwitchGear, HandCart Otağına (Dövrə Breeker bölməsi), avtobus otağına, kabel otağına və rele cihaz otağına (aşağı gərginlikli otaq) bölünür. Hər bölmənin qabığı müstəqil olaraq əsaslandırılmışdır.

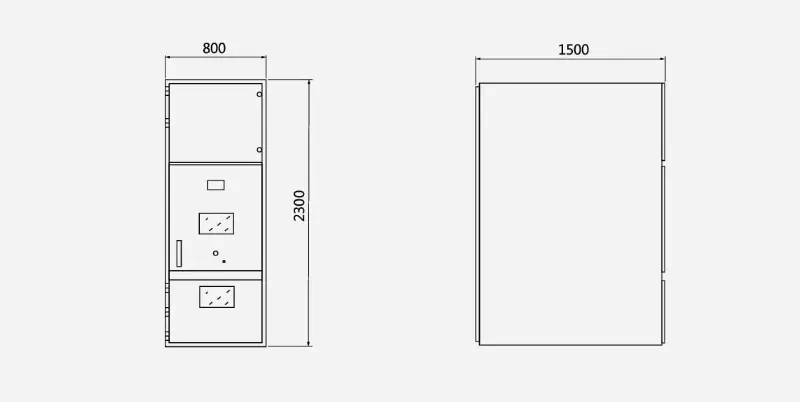

◆ HV SwitchGear-ın kontur ölçüləri aşağı kimidir:
