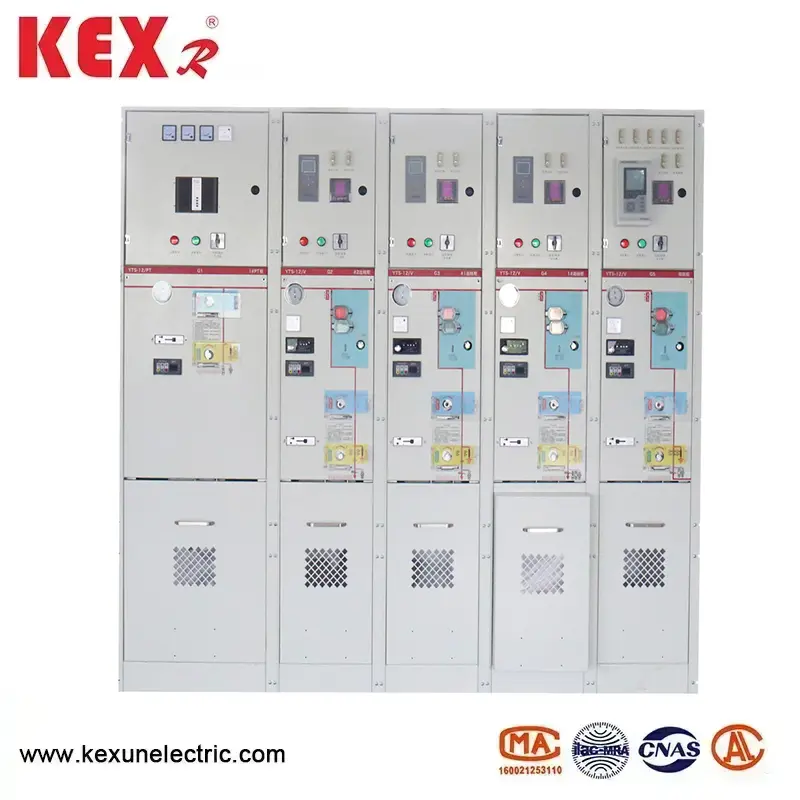

Hava izolyasiya edilmiş komfaktor

● KXMR6-12 tipli hava izolyasiya edilmiş açar magistral quruluşu və funksiyası

◆ Core komponentləri:

▶ Yük açarı: Normal cərəyanı yandırmaq və söndürmək üçün istifadə olunur (məsələn, SF6 və ya vakuum yükləmə açarı).

▶ Sigorta Məclisi: Qısamüddətli qorunma (transformator qorunması dövrəsində ümumi).

▶ Yerləşdirmə açarı: Baxım zamanı təhlükəsiz yerə təmin edin.

▶ Alət otağı: Microcomputer qorunması cihazı və ya monitorinq modulu seçilə bilər.

◆ Tipik sxem: Gələn xətt bölməsinin, gedən xətt bölməsinin modul birləşməsi, ölçmə cihazı və PT vahidi.

● Hava izolyasiya edilmiş kommutasiya tətbiqi ssenarisi

▶ Üzük Şəbəkə Elektrik təchizatı: ikiqat enerji təchizatı və ya çox enerji təchizatı şəbəkəsi sistemində bir node açarı kimi.

▶ Terminal Paylanması: Sənaye və mədən müəssisələrinin, ticari komplekslərin və yaşayış kvartalarının paylanması terminalı.

▶ Yeni enerji girişi: fotovoltaik və külək gücü kimi paylanmış enerjinin şəbəkəsinə qoşulma nəzarəti.

● Hava izolyasiya edilmiş kommutasiya şərtlərindən istifadə etməklə

KXRM6 tipli hava izolyasiya edilmiş açar qurğular yüksək və aşağı temperatur (+ 40 ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ~40 ℃), rütubət, toz, duz çirklənməsi, minalar, yüksək hündürlük (L000) və digər mühitlər üçün uyğundur. 24 saat ərzində suda qısamüddətli immersiya istifadəyə təsir göstərmir.

Qeyd: Hündürlük daha yüksəkdirsə, xüsusi hündürlüyü göstərin.

● Stadard

KXRM6 tipli hava izolyasiya edilmiş kommutasiya standartları altında cavab verir

1.İkinci standartlar

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 və s.

2. Çin standartı

GB3804, GB3906, GB11022 və s.

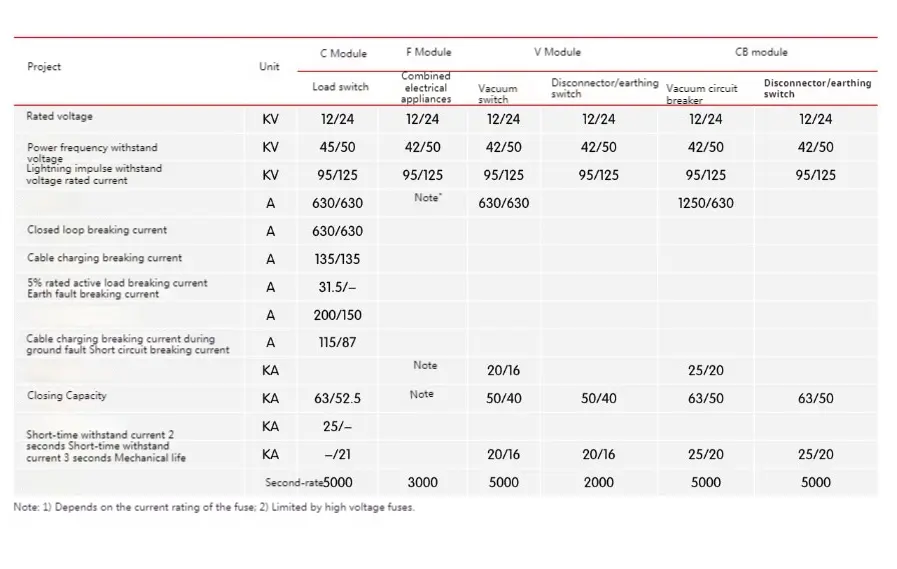

● KXRM6 tipli hava izolyasiya edilmiş kommutasiya Texniki parametrləri cədvəli

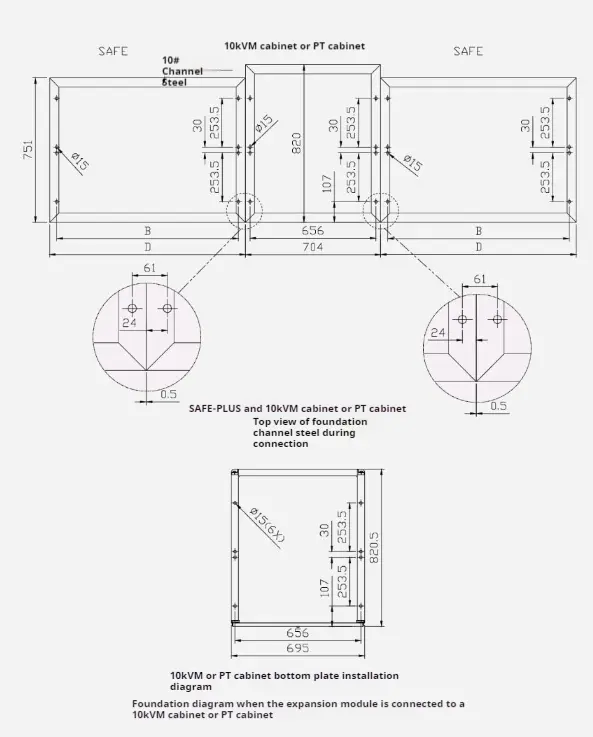

● KXRM6 tipli hava izolyasiya edilmiş açar cihazının quruluşu və ölçüləri
