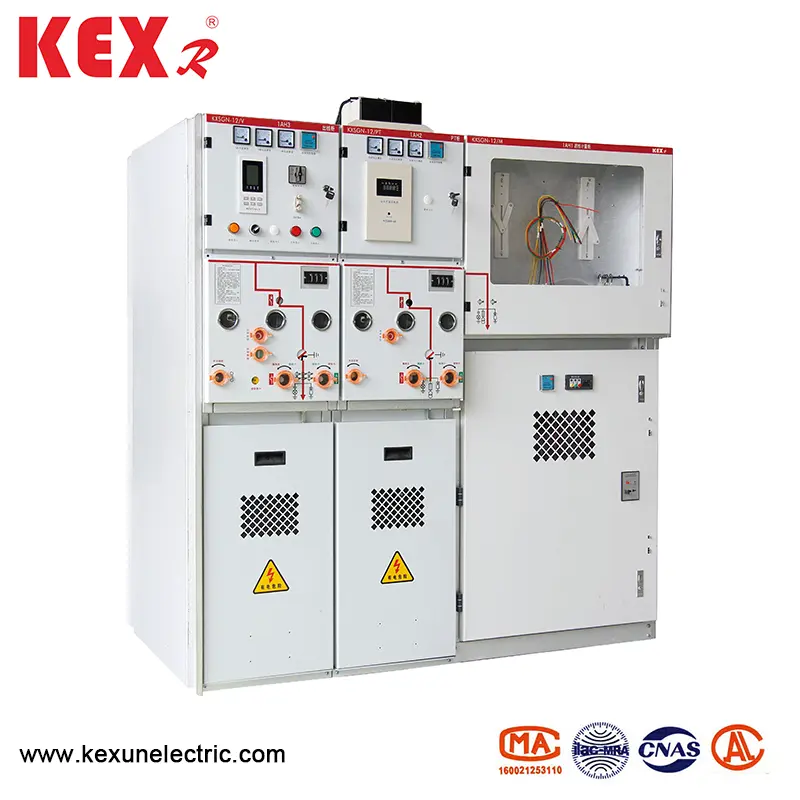

Bərk izolyasiya edilmiş qapalı orta gərginlikli keçid avadanlığı
Kexun, Çində güc ötürülməsi və çevrilmə avadanlığı istehsalı sahəsində ixtisaslaşmış bir təchizatçıdır. Əsas izolyasiya materialı olaraq bərk izolyasiya materialından istifadə edir, güc şəbəkəsi və paylama istifadəçiləri üçün mükəmməl bir sıra həllər təqdim edir.
Model: KXSGN-12
Marka: KEXR
Model: KXSGN-12
Marka: KEXR
● Məhsula baxış
KXSGN-12 Qatı İzolyasiya edilmiş Qapalı Orta Vaxtı Çaplama Təchizatı Dövrə Breaker qorunması, Transformator qorunması, Yükləmə nəzarəti, Sigorta Birləşməsi Elektrik, PT Elektrik Təchizatı, Bus Coupler qaldırıcı və s. Bu məhsul elektrik sistemi ring şəbəkə paylama avadanlığı kimi istifadə edilə bilər və çox funksiyalı və çox yönlü xüsusiyyətləri olan sənaye və mədən müəssisələrinin şəhər inşası üçün enerji paylama avadanlığı kimi istifadə edilə bilər.
Solid İzolyasiya edilmiş Qapalı Orta Vaxtı Silahlı Təcili Təcrübəçi Material, Tozsoran, Vakuum Intupon, Davamçı Bağlayıcı, Düzəltmə, Bölmə, Bölmə Avtobusu və digər əsas elektrik sxemləri ilə birləşdirilmiş və ya genişlənə bilən və möhkəm bir şəkildə möhkəm izolyasiya edilmiş bir və ya bir neçə modulla bağlanmışdır.
● İstifadə şərtləri
Ətraf mühit temperaturu: -45 ~ 40 ℃
Maksimum hündürlük: 4000m
Maksimum gündəlik orta temperatur: 35 ℃
Maksimum gündəlik rütubət: 95%
Maksimum aylıq rütubət: 90%
Maks Seysmik intensivliyi: 8-ci sinif
Qeyd: Solid izolyasiya edilmiş qapalı orta gərginlikli keçid avadanlığı yanğın, partlayış və şiddətli titrəmə olmadan bir yerdə quraşdırılmalıdır.

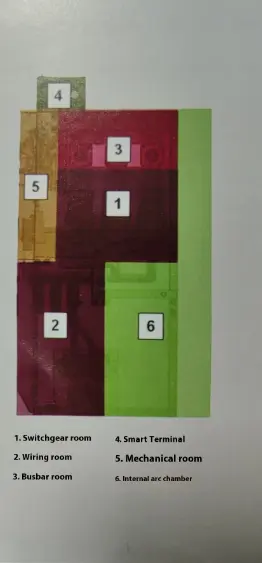

● Spacer quruluşu

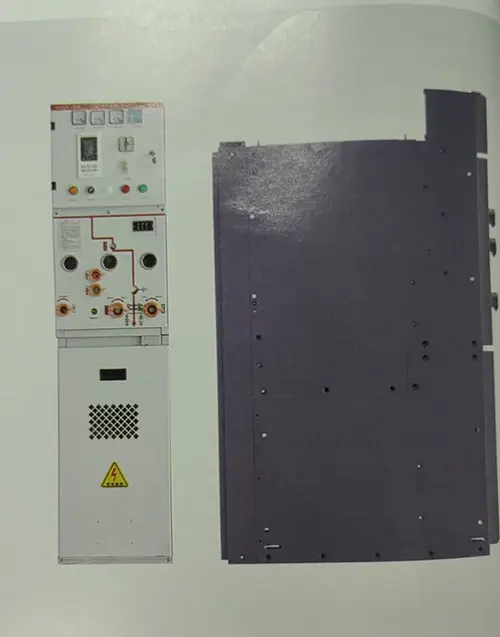

● Qatı izolyasiya edilmiş qapalı orta gərginlikli keçid avadanlıqlarının ölçüsü
◆ Aşağı izolyasiya növü
|
Planlaşdırmaq |
Kabinet eni |
Kabinet dərinliyi |
Kabinet hündürlüyü |
Üst qoruyucu |
|
PT gələn xətt |
450 |
940 |
1500 |
Artım 200 |
|
Gələn və Kontur |
375 |
940 |
1500 |
Artım 200 |
|
Qarşılıqlı əlaqə açarı |
375 |
940 |
1500 |
Artım 200 |
|
Qarşılıqlı əlaqə izolyasiyası |
375 |
940 |
1500 |
Artım 200 |
|
Busbar qaldırma |
375 |
940 |
1500 |
Artım 200 |
|
Ənənəvi ölçü |
750 |
940 |
1500 |
Artım 200 |
|
Kompakt ölçmə |
375 |
940 |
1500 |
Artım 200 |
|
Elektrik təchizatı pt |
450 |
940 |
1500 |
Artım 200 |
|
Nəzarət və mühafizə bazası stansiyası |
375 |
940 |
1500 |
|
◆ Yuxarı izolyasiya növü
|
Planlaşdırmaq |
Kabinet eni |
Kabinet dərinliyi |
Kabinet hündürlüyü |
Yerüstü kontur |
|
PT gələn xətt |
450 |
940 |
1800 |
Dərinləşdirmək 260 |
|
Gələn və Kontur |
425 |
940 |
1800 |
Dərinləşdirmək 260 |
|
Qarşılıqlı əlaqə açarı |
425 |
940 |
1800 |
Dərinləşdirmək 260 |
|
Qarşılıqlı əlaqə izolyasiyası |
425 |
940 |
1800 |
Dərinləşdirmək 260 |
|
Busbar qaldırma |
425 |
940 |
1800 |
Dərinləşdirmək 260 |
|
Ənənəvi ölçü |
750 |
940 |
1800 |
Dərinləşdirmək 260 |
|
Kompakt ölçmə |
425 |
940 |
1800 |
Dərinləşdirmək 260 |
|
Elektrik təchizatı pt |
450 |
940 |
1800 |
Dərinləşdirmək 260 |
|
Nəzarət və mühafizə bazası stansiyası |
375 |
940 |
1800 |
|
● Texniki parametr
SwifterGear-ın texniki parametrləri
|
Maddə |
Vahidi |
Məlumat |
|||
|
Qiymətləndirilmiş gərginlik |
Kv |
12 |
|||
|
Qiymətləndirilmiş tezlik |
Kv |
50 |
|||
|
Reytinqli cərəyan |
Kv |
630 |
1250 |
||
|
Qiymətləndirilən izolyasiya səviyyəsi |
Güclü Tezlik Gərginlik (UD) 1MIN |
Qırılmaq |
A |
48 |
|
|
Alternativ |
A |
42 |
|||
|
Qohumluq |
A |
42 |
|||
|
Yıldırım impulsu gərginliyə (yuxarı) |
Qırılmaq |
A |
85 |
||
|
Alternativ |
A |
75 |
|||
|
Qohumluq |
A |
75 |
|||
|
Qısamüddətli Qısa Dövrə Breaking Cari (1SC) |
A |
25 |
31.5 |
||
|
Qısamüddətli müddətli cərəyan (4S) |
Bu |
25 |
31.5 |
||
|
Reytinqli zirvə cərəyanına tab gətirin (1p) |
Bu |
63 |
80 |
||
|
Qısa dövrə bağlayan cərəyan (zirvə) (1MA) |
Bu |
63 |
80 |
||
|
Əlavə Mühafizə dərəcəsi |
Bu |
İp4x |
|||
|
Əməliyyat üsulu |
Vaxt |
Bahar Enerji Anbar növü |
|||
Təcrübəli torpaqlama açarının texniki parametrləri
|
Maddə |
Vahidi |
Məlumat |
|||
|
Qiymətləndirilmiş gərginlik |
Kv |
12 |
|||
|
Reytinqli cərəyan |
A |
630 |
1250 |
||
|
Qısamüddətli müddətli cərəyan (4S) |
Bu |
25 |
31.5 |
||
|
Reytinqli zirvə cərəyana tab gətirin |
|
63 |
80 |
||
|
|
Güclü Tezlik Gərginlik (UD) 1MIN |
Faza və torpaq |
Kv |
42 |
|
|
Qırılmaq |
48 |
||||
|
Qiymətləndirilən ildırım impulsu gərginliyə (yuxarı) |
Faza və torpaq |
Kv |
75 |
||
|
Qırılmaq |
85 |
||||
|
Bağlantıların mexaniki həyatı (on-off) |
Vaxt |
3000 |
|||
|
Torpaq açarının mexaniki həyatı (yerdən kənar) |
Vaxt |
3000 |
|||
