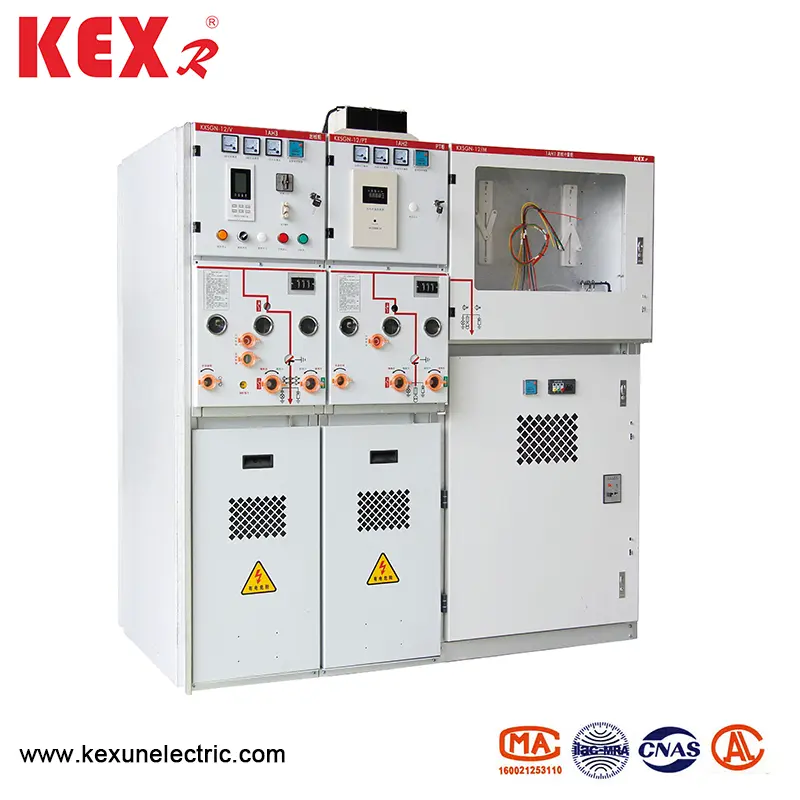

Yüksək gərginlikli üzük şəbəkəsi kabineti

KEXun, Çində yüksək gərginlikli üzük şəbəkəsi kabinetində ixtisaslaşmış istehsalçıdır.
Ən çox satılan məhsullar KXSGN-12-SIS3, tamamilə qapalı bir keçidçi möhkəm bir izolyasiyadır. Modul, tam möhürlənmiş, tam izolyasiya edilmiş və tam metal qapalı quruluşu qəbul edir.
Model: KXSGN-12-SIS3
Marka: KEXR

Sorğu göndərin

Məhsul təsviri

● Dizayn xüsusiyyəti

▶ Vakuum interupter dövrə açarı və yükləmə modulu epoksi qatranı ilə əhatə olunur. Əl ilə və elektrikli üç stansiya ayırıcı olan modul inteqrasiya edilmiş əsas dövrə.

▶ Vakuum interupter dövrə açarı modulu qısa dövrə cərəyanını açmaq və bağlamaq qabiliyyətinə malikdir.

The Üç stansiya ayırıcısının bağlanması yerində görünən bir sınıq var və kəsilmiş və yerüstü açar qısa dövrə cərəyanı tez bir zamanda aça və bağlaya bilər.

▶ Üç stansiya izolyasiya açarı ilə möhürlənmiş epoksi qatran izolyasiya edilmiş hava kamerası qutusu quru havanı 0.04MPA qədər təzyiq edə bilər. Sızıntının və ekstravasasiyanın qarşısını almaq və təcrid edilmiş keçid və yeraltı açarı qorumaq üçün daxili təzyiqini izləmək üçün təzyiq ölçüsü ilə təchiz edilmişdir.

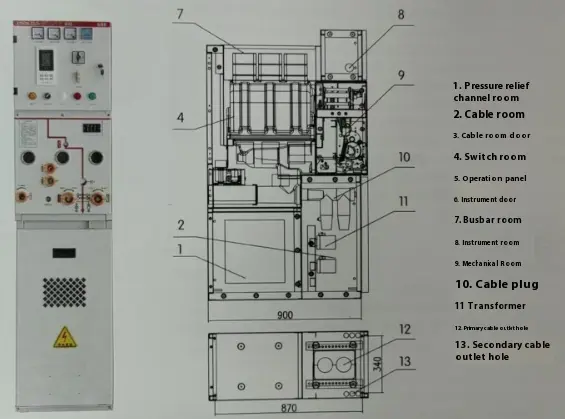

● Struktur ölçüsü

High Voltage Ring Network Cabinet

● yuxarı təcrid olunmuş ölçü rəsm

Planlaşdırmaq	Kabinet eni	Kabinet dərinliyi	Kabinet hündürlüyü	Yerüstü kontur
PT gələn xətt	450	900	1600	Dərinləşdirmək 260
Gələn və Kontur	425	900	1600	Dərinləşdirmək 260
Qarşılıqlı əlaqə açarı	425	900	1600	Dərinləşdirmək 260
Qarşılıqlı əlaqə izolyasiyası	425	900	1600	Dərinləşdirmək 260
Busbar qaldırma	425	900	1600	Dərinləşdirmək 260
Ənənəvi ölçü	750	900	1600	Dərinləşdirmək 260
Kompakt ölçmə	425	900	1600	Dərinləşdirmək 260
Elektrik təchizatı pt	450	900	1600	Dərinləşdirmək 260
Nəzarət və mühafizə bazası stansiyası	425	900	1600	Dərinləşdirmək 260

● Texniki parametr masaları

◆ Breaker Texniki Parametr

Maddə		Vahidi	Məlumat
Qiymətləndirilmiş gərginlik		Kv	12
Qiymətləndirilmiş tezlik		Hz	50
Qiymətləndirilən izolyasiya səviyyəsi	1M iş tezliyi gərginliyə dözmək	Kv	42
	Yıldırım impulsu gərginliyə dözmək	Kv	75
Reytinqli cərəyan		A	630	1250
Qısamüddətli Qısa Dövrə Breaking Cari (1SC)		Bu	20 35	31.5
Qısa dövrə bağlayan cərəyan (zirvə)		Bu	50 63	80
Reytinqli zirvə cərəyana tab gətirin		Bu	50 63	80
Qısamüddətli Qısamüddətli		Bu	20 25	31.5
Qısamüddətli qırılan cari qırılma vaxtları		Vaxt	30	30
Qısamüddətli müddətli cari davamlı vaxt		S	4
Əməliyyat ardıcıllığı	Avtomatik geri çəkilir		Off-0.3s-onoff-180-onoff
	Avtomatik tamaşa		Off-0.3s-onoff-180-onoff
Mexaniki həyat		Vaxt	3000
Tək CAPACATOR bankının cərəyanını sındırdı		A	630
B-nin B-nin B-nin cərəyanını sındıran B Capacitor Bank		A	400

Yükləmə açarının texniki parametrləri (Cihaz C)

Maddə	Vahidi	Məlumat
Reytinqli cərəyan	A	630
Qısamüddətli bir dövrə	Bu	50
Qısamüddətli Qısamüddətli	Ka / s	20/4
Yükləmə mexaniki həyatı yükləyin	Vaxt	10000
Yük açarı Elektrik həyatı	Vaxt	10000

Yükləmə açarının texniki parametrləri (Cihaz C)

Maddə	Vahidi	Məlumat
Reytinqli cərəyan	A	125
Qısamüddətli Qısa Dövrə Fasiləsi	Bu	31.5
Qısamüddətli Qısa Dövrə Bağlama Cari	Bu	80
Reytinqli təhvil verilən cərəyan	A	3150

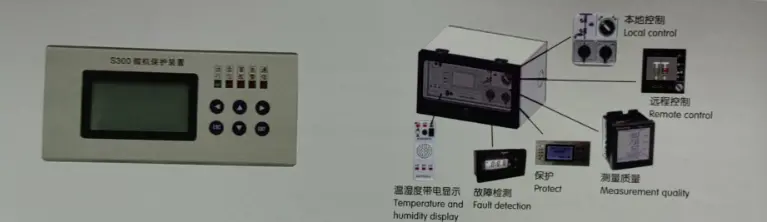

● Yüksək gərginlikli üzük şəbəkəsinin kabinetinin kəşfiyyat terminalı

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 seriyası Yüksək gərginlikli üzük şəbəkəsi kabineti, Ağıllı Əməliyyat Nəzarəti, İbtidai Dövr Simulyasiya Realitiyasını, Ölçmə, Temperatur və rütubət nəzarəti, Kabel Arızası Monitorinqi, Uzaqdan Monitorinq və digər funksiyaları birləşdirir. Görünüşü incə və gözəldir, keçid kabinet panelini asanlaşdırır, bərk izolyasiya şkafının ümumi həcmini azaldır, xarici quraşdırma səmərəliliyini effektiv şəkildə yaxşılaşdırır və kommutasiya keyfiyyətini yaxşılaşdırır.
