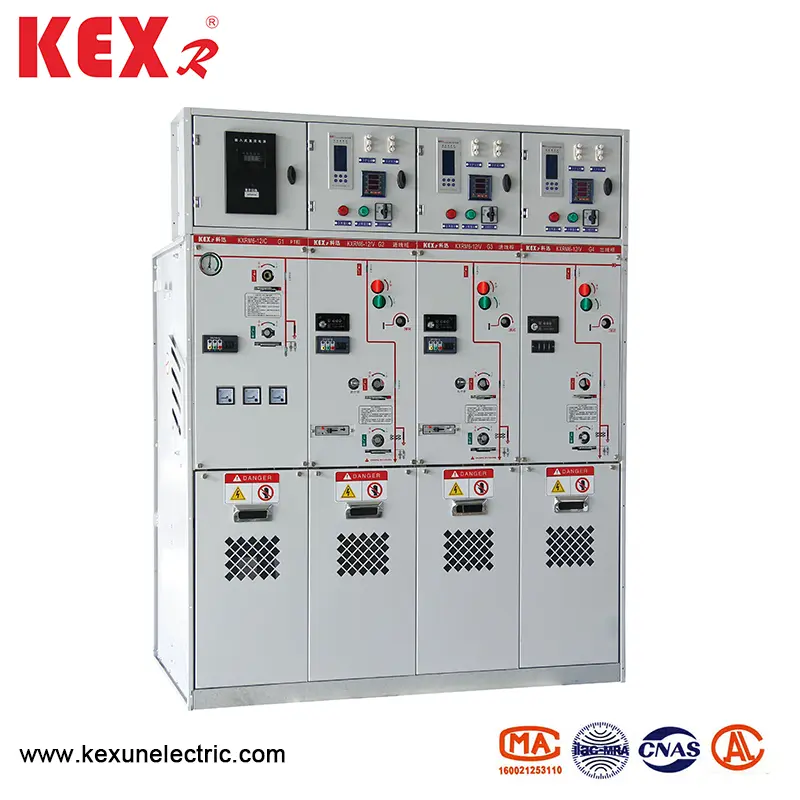

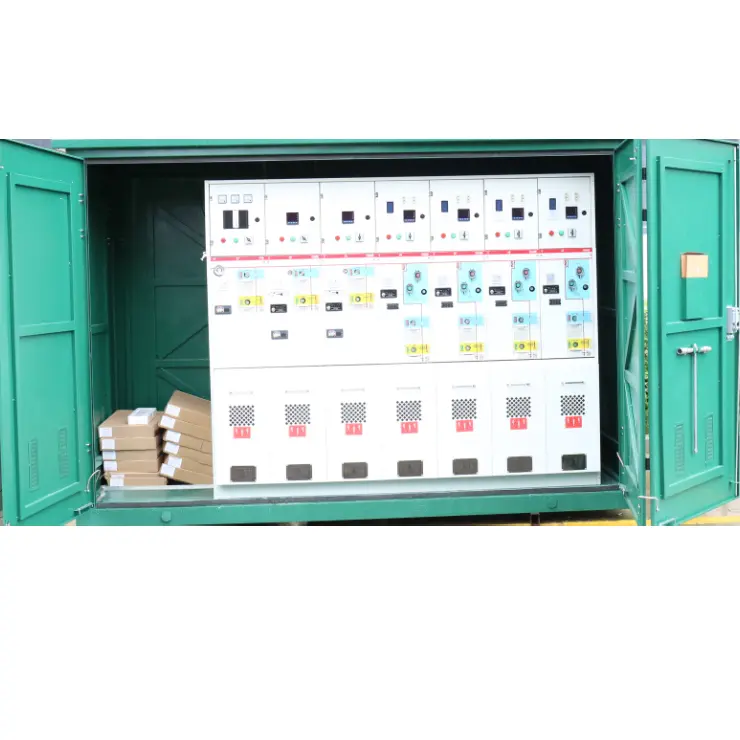

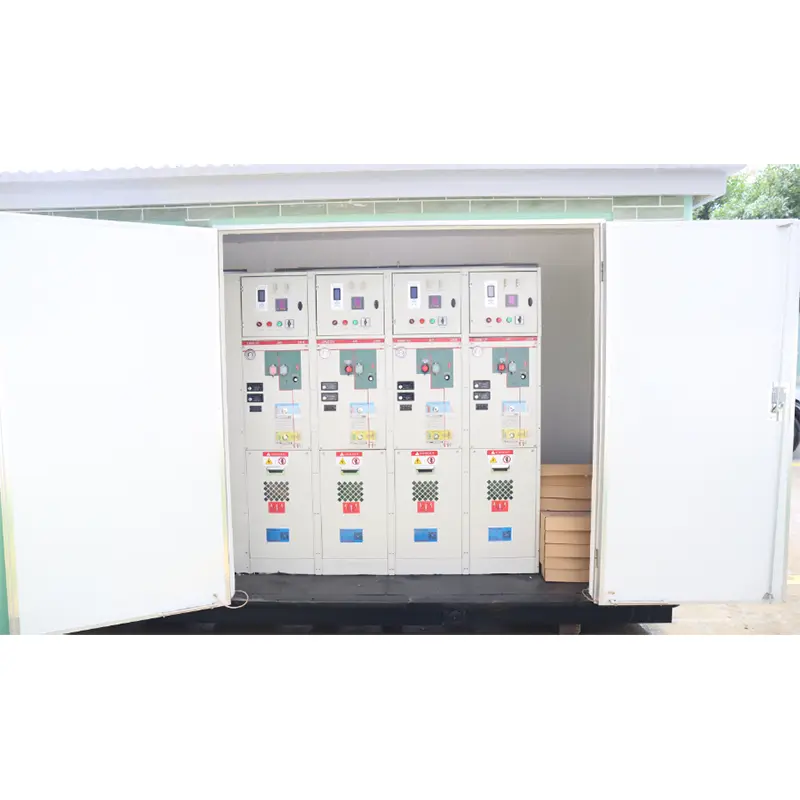

Bütün qapalı izolyasiya edilmiş qaz kabineti

● İstifadə şərtləri

KXMR6-12 tipli bütün qapalı izolyasiya edilmiş qaz kabineti, yüksək və aşağı temperatur (+ 40 ℃ ℃ ~ -40 ℃), rütubət, toz, duz çirklənməsi, mina və yüksək yüksəklik (1000 m), 24 saat ərzində qısamüddətli immersiya, istifadəyə təsir göstərmir.

Qeyd: Hündürlük daha yüksəkdirsə, xüsusi hündürlüyü göstərin.

● Məhsul xüsusiyyətləri

▶ KXRM6-12 Bütün qapalı izolyasiya edilmiş qaz kabineti SF6 qazından qövs söndürmə və izolyasiya edilmiş mühit kimi istifadə edir.

▶ Kabinet tam möhürlənmiş və izolyasiya edilmişdir; Busbars, açar və canlı hissələri tamamilə paslanmayan poladdan qabıqla bağlanır.

▶ 1.4bar SF6 qazı ilə doldurulur və qorunma səviyyəsi IP67-ə çatır: Bütün keçid cihazı, hətta qısa müddətli su batırılması kimi həddindən artıq işlərdə də normal işləməyi təmin edə bilən və məhsul üçün pulsuzdur.

▶ Kabineti mükəmməl bir "beş-qarşısının alınması" interlocking cihazına malikdir, bu da insanın pisləşməsi nəticəsində kadr və avadanlıqların mümkün əməliyyat uğursuzluğunu tamamilə aradan qaldırır.

▶ Bütün kabinetlər, operatorların hətta həddindən artıq hallarda fərdi təhlükəsizliyini təmin edə biləcək etibarlı təhlükəsiz təzyiqli relyef kanallarına malikdirlər.

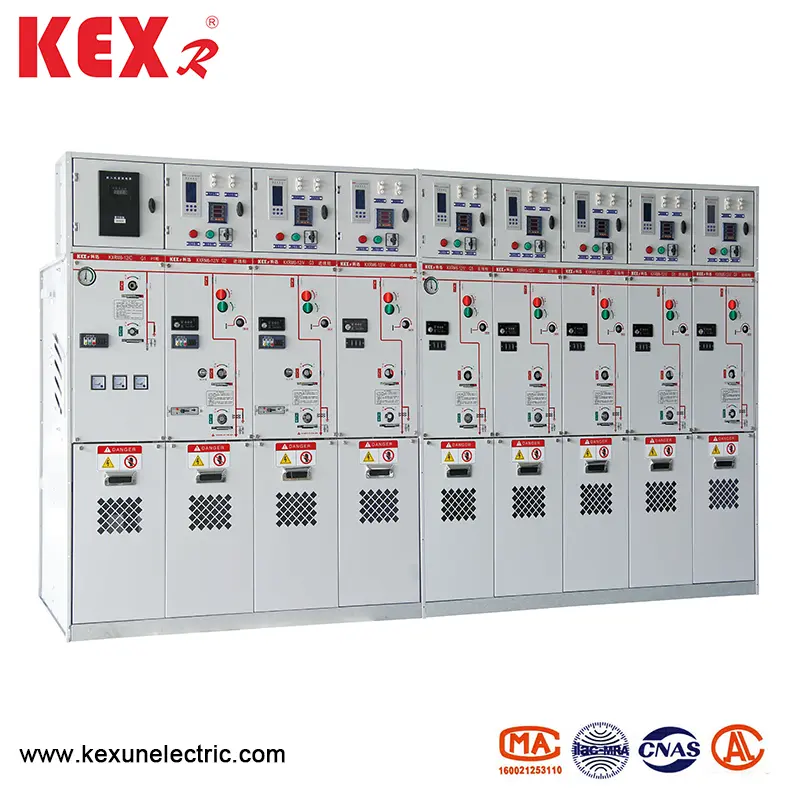

▶ Kabinet iki növə bölünür: Sabit vahid birləşməsi və genişləndirilə bilən vahid birləşməsi.

▶ KXRM6-12 ölçüsünün ölçüsü Bütün qapalı izolyasiya edilmiş qaz kabineti quraşdırılmaq üçün əlverişlidir və dar yer və ətraf mühit şəraiti olan yerlər üçün uyğun ola bilər.

▶ Kabineti istifadəçilərin müxtəlif ehtiyaclarına uyğun olaraq elektrik, uzaqdan idarəetmə və monitorinq cihazları ilə təchiz edilə bilər.

● Texniki parametr

● Transformator və xətt qorunması

KXRM6-12 Bütün Əlavə edilmiş İzolyasiya edilmiş Qaz Kabineti Birləşdirilmiş növü, iki transformator qoruma rejimi, yəni yükləmə sigortası birləşmə aparatı və relay qorunması ilə dövrə qırıcısıdır.

1.Transformator qorunması cari məhdudlaşdırılan yüksək gərginlikli sigti və yük açarının birləşməsidir. Sigorta otağı bölmənin ön hissəsində yerləşən ayrı bir kilidli bir korpusun arxasında quraşdırılacaqdır. Yük açarı, sigorta hücumçusu tərəfindən tetiklənə bilən bir bahar enerjisi saxlama mexanizmindən istifadə edir.

2. Sigortanın dəyişdirilməsini asanlaşdırmaq üçün Sigorta, əməliyyat sapı sigorta kamerasının son örtüyünü çıxarmaq üçün istifadə edilə bilər. Sigortanın sürüşmə mexanizmi əvvəlcədən yerləşdirilmişdir, bu da bütün sistemin suya davamlı performansını təmin edir.

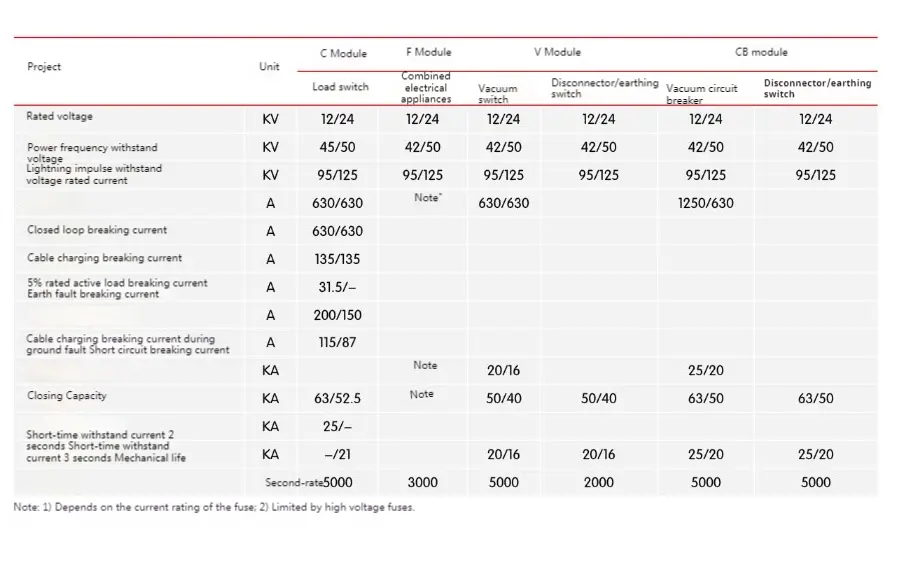

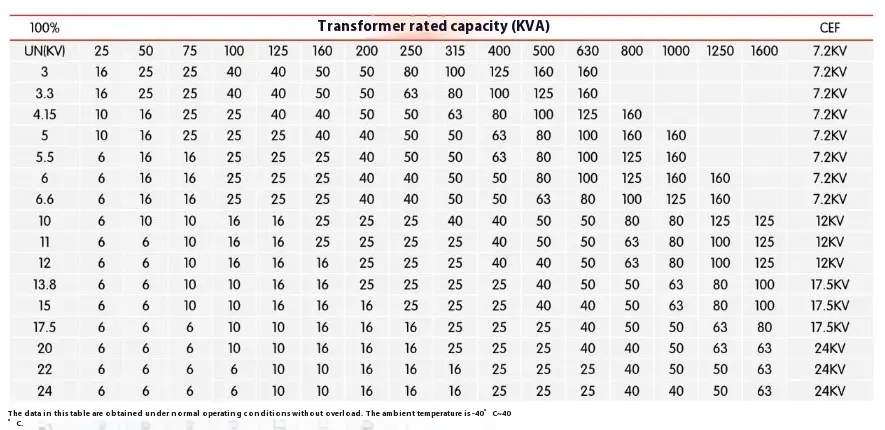

● Sigorta və transformator müqayisə cədvəli

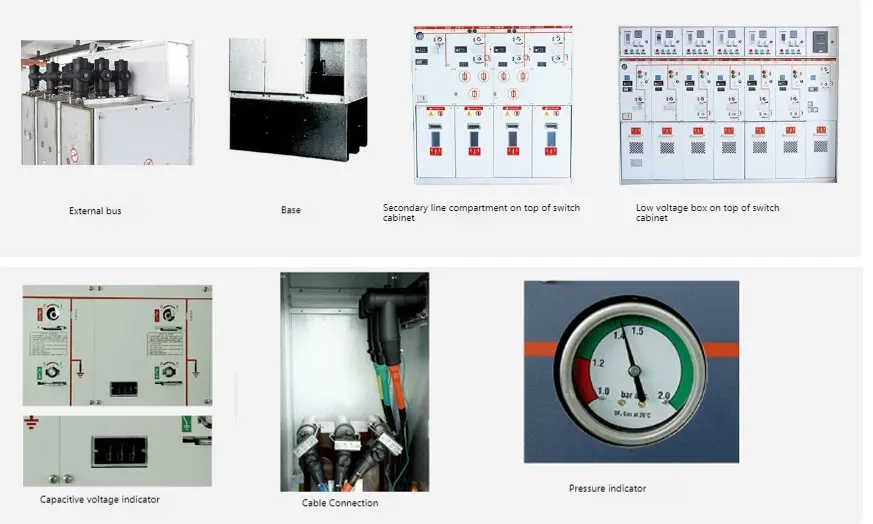

● İsteğe bağlı aksesuarlar

◆ köməkçi əlaqə

Bütün yük açarları və dövrə açarları keçid mövqeyini göstərən 2no + 2nc ilə təchiz edilə bilər. Transformator açarı və dövrə açarında paralel bir səfərli rulon (AC və ya DC) quraşdırıla bilər və aşağı gərginlikli idarəetmə komponenti ön panelin arxasında yerləşir.

◆ Gərginlik göstəricisi

Capacitiv gərginlik göstəricisi, kolun doldurulduğunu və ya olmamasını göstərir və bunun üzərindəki yuvanın nüvə fazası üçün istifadə edilə biləcəyini göstərir.

◆ Qısa dövrə və yer çatışmazlığı göstəricisi

Arızalı yerini asanlaşdırmaq üçün, kabel dəyişdirmə modulu qısa bir dövrə və sadə günah aşkarlanması üçün əsaslandırıcılar ilə təchiz edilə bilər.

◆ Elektrik əməliyyatı

Kabel açarı vahidi və transformator vahidinin əl əməliyyat mexanizmi üçün standart bir sxemdir. Elektrikli bir əməliyyat mexanizmi quraşdırmağı da seçə bilərsiniz. Kabel açarları, vakuum dövrə açarları və yerləşdirmə açarları hamısı ön panelin arxasında yerləşən mexanizmlər tərəfindən idarə olunur. Bütün açar və dövrə qırıcıları əməliyyat sapı (standart konfiqurasiya) ilə idarə etmək olar və ya motor əməliyyat mexanizmi (aksesuar) ilə təchiz edilə bilər. Bununla birlikdə, yerləşdirmə açarı yalnız əl ilə işlədə bilər və günahın cərəyanını bağlamaq qabiliyyəti olan bir mexanizm konfiqurasiya edilmişdir.

◆ kabel

Din47636 uyğun olaraq standart kollar quraşdırılmışdır. Bütün kolların yerdən eyni hündürlüyü var və kabel otağı örtük boşqabı ilə qorunur. Bəzi örtük plitələri yerüstü açarı ilə bir-birinə bağlana bilər və xüsusi ikiqat kabel otağı örtükləri də ikiqat kabel daxil olan xətlər üçün də istifadə edilə bilər.

◆ Təzyiq göstəricisi

Adətən təzyiq ölçüsü ilə yaranan bir təzyiq göstəricisi ilə təchiz olunmuşdur. Bundan əlavə, təzyiqin azaldılmasını göstərmək üçün elektrik kontaktları təmin edilə bilər.

◆ Açar kilid

Dövrə qırıcıları, yük açarları və yerləşdirmə açarları üçün açar kilidlər quraşdırıla bilər. Dövrə qırıcıları, yük açarları və yeraltı açarları üçün uyğun olan kilidli interlocking yarı sığınacağı ilə təchiz oluna bilər.

◆ Quenker

Bütün üzük şəbəkəsi bölmələri qövs həbləri ilə təchiz edilə bilər. Arıq olduqda, qövs həbləri, D, DE və V modulları da daxil olmaqla, daxil olan kolları avtomatik olaraq bağlayacaq və bütün kabel modulları bir qövs tutma ilə təchiz edilə bilər. Bütlər ilə sifariş verməlidirlər və onu dəyişdirə bilməzlər. Arc söndürmə hərəkəti bu üsulla göstərilə bilər və SF6 kabinetindəki elektrik kontaktları ön panelin arxasındakı terminala qoşulur.

● Proqramın təsviri

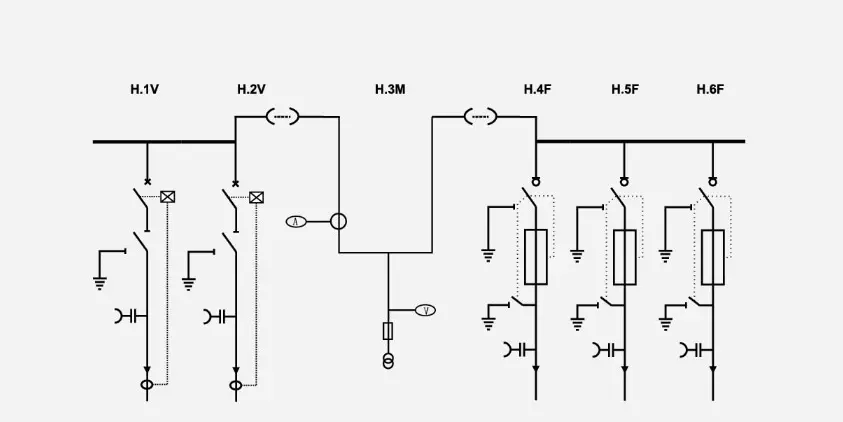

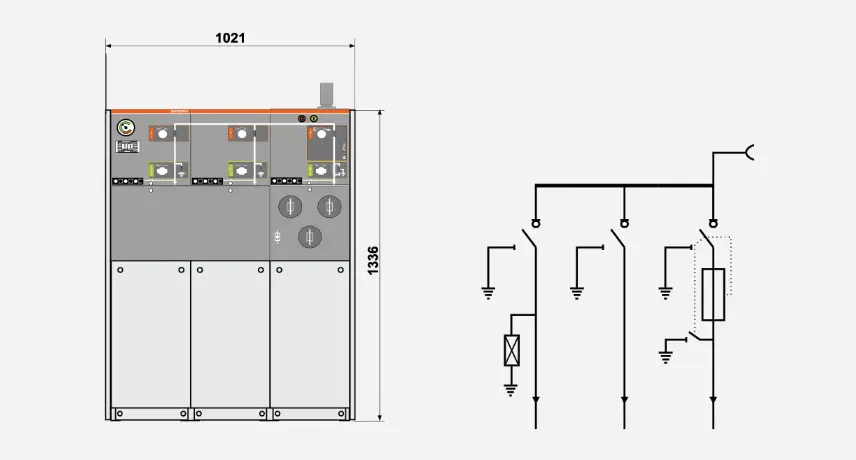

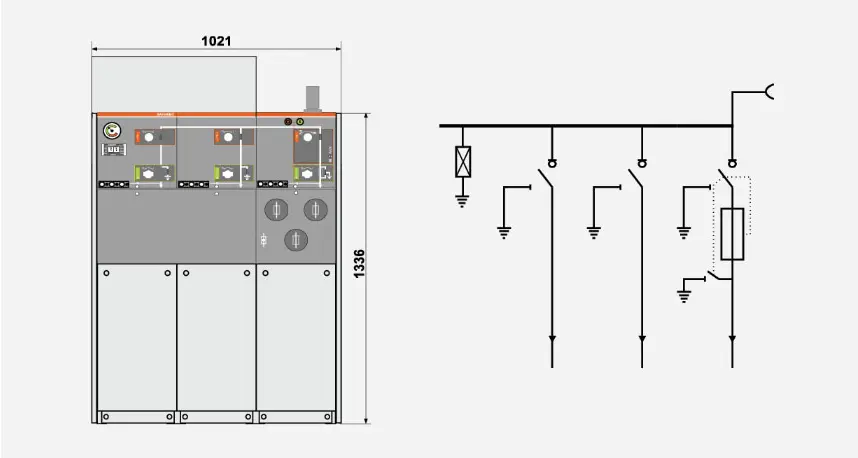

◆ Sxem 1 SA + CCF +

Avtobusda ildırım ardıcıllığını quraşdırın və genişləndirmə üçün buraxın.

DİQQƏT: SPART bölmələrinin sayı 3-dən az olmamalıdır.

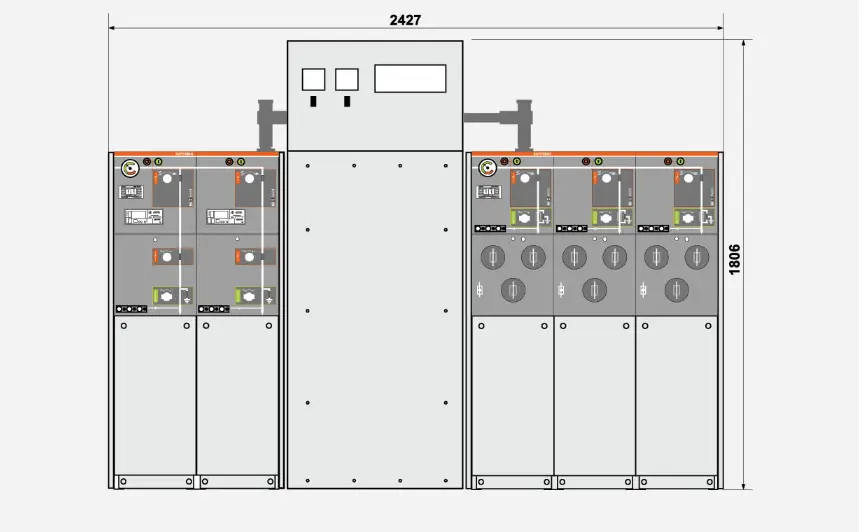

◆ Sxem 2 CCF +

İldırım ardıcıllığını daxil olan xəttə və ehtiyat genişləndirməsinə quraşdırın.

◆ Sxem 3 w + m + fff

Yüksək təzyiqli yan hesablama
