AIS Switchgear
Çində bir elektrik ötürülməsi və paylama avadanlığı təchizatçısı KXHXGN-12 tipli AIS SwitchGear, Çində bir güc ötürmə və paylama avadanlığı təchizatçısı, ring şəbəkəsi energisi elektrik təchizatı, terminal enerji təchizatı və paylama şəbəkələrinin kiçik miqyaslı açılması və bağlama stansiyaları kimi 12KV qaz izolyasiya edilmiş üzük şəbəkəsi kabineti (C-GIS).
Model: KXHXGN-12
Marka: KEXR
Model: KXHXGN-12
Marka: KEXR
● AIS komçatının əsas xüsusiyyəti
(1) Ətraf mühitin qorunması üstünlükləri
◆ Pulsuz SFGAS: AIS Switchgear, Quru Hava, Azotu və ya Yeni Ətraf Mühitin Qoruyucu Qazını (G, Airplus ® və s.) Təşkilatı qəbul edir, bu, AB F-qaz qaydalarına və Çinin "ikiqat karbon" siyasətinə uyğun olaraq istifadə olunur.
◆ Aşağı karbon emissiyası: SF ring şəbəkə şkafı ilə müqayisədə, GWP (qlobal istiləşmə potensialı) sıfıra yaxınlaşır.
(2) Struktur dizayn
◆ Modul Dizayn: Gələn xəttin, gedən xətt, ölçmə və pt-in AIS komçatının açarı vahidi genişləndirilə bilər.
◆ Qapalı quruluş: AIS Switchgear-ın qorunması səviyyəsi, toz keçirməyən, nəmli və kondensasiya-sübut olan IP67-ə çatır, sərt mühitə uyğundur.
◆ Yığcam ölçüsü: AIS ring şəbəkə kabinetindən daha çox yer saxlayır və ənənəvi SF₆ GIS-dən daha ekoloji cəhətdən təmizdir.
(3) Ağıllı seçimlər
Ağıllı monitorinq (məsələn, DTU, onlayn temperaturun ölçülməsi, qismən axıdılması monitorinqi və s.) İnternetin internetini dəstəkləmək üçün seçilə bilər (iot) giriş və uzaqdan işləmə və istismarı həyata keçirmək üçün seçilə bilər.
● AIS Switchgear-ın texniki parametrləri
◆ Dövrə açarı kabineti
|
Maddə |
Vahidi |
Məlumat |
|||
|
Qiymətləndirilmiş gərginlik |
Kv |
12 |
|||
|
Qiymətləndirilmiş tezlik |
Hz |
50 |
|||
|
Qiymətləndirilən izolyasiya səviyyəsi |
1min işləmə tezliyi Gərginlik |
Püresi, mərhələyə faza |
Kv |
42 |
|
|
Qırılmaq |
48 |
||||
|
Gərginliklə əlaqəli işıqlandırma impulsu (zirvəsi) |
Püresi, mərhələyə faza |
Kv |
75 |
||
|
Qırılmaq |
85 |
||||
|
1min enerji tezliyi köməkçi / idarəetmə dövrəsinin gərginliyə tabe olmaq (yerə) |
Kv |
2 |
|||
|
Reytinqli cərəyan |
A |
630 |
|||
|
Cari (virtual dəyər) ilə müqayisədə qısamüddətli |
Əsas dövrə / torpaqlama açarı |
bu |
25/4s |
||
|
Torpaq dövranı |
bu |
21.7 / 4S |
|||
|
Reytinqli zirvə cərəyana tab gətirin |
Əsas dövrə / torpaqlama açarı |
bu |
63 |
||
|
Torpaq dövranı |
bu |
54.5 |
|||
|
Qısa dövrə fasiləsi cari və vaxtlar |
Ka / Zaman |
25/30 |
|||
|
Qısa dövrə bağlayan cərəyan (zirvə) |
bu |
63 |
|||
|
Qiymətləndirilən kabel doldurma fasiləsi |
A |
25 |
|||
|
Breaker O-0.3S-CO-180S-CO-nun fəaliyyət ardıcıllığı |
|
|
|||
|
Mechnical həyat |
Breaker / Bağlantı |
Vaxt |
10000/3000 |
||
|
İplik |
Möhürlənmiş qutu |
|
IP67 |
||
|
Swichear qabığı |
|
İp4x |
|||
|
Benzin təzyiqi |
Qiymətli qaz doldurma səviyyəsi (20 ℃, ölçmə təzyiqi) |
Mpa |
0.02 |
||
|
Qaz Min Fuction Səviyyə (20 ℃, Güclü təzyiq) |
Mpa |
0 |
|||
|
Sızdırmazlıq performansı, |
İllik sızma nisbəti |
% / İl |
≤0.05 |
||
◆ Yükləmə şkafı
|
Maddə |
Vahidi |
Məlumat |
|||
|
Qiymətləndirilmiş gərginlik |
Kv |
12 |
|||
|
Qiymətləndirilmiş tezlik |
Hz |
50 |
|||
|
Qiymətləndirilən izolyasiya səviyyəsi |
1min işləmə tezliyi Gərginlik |
|
Kv
|
|
|
|
|
|
||||
|
Gərginliklə əlaqəli işıqlandırma impulsu (zirvəsi) |
|
Kv
|
|
||
|
|
|
||||
|
1min enerji tezliyi köməkçi / idarəetmə dövrəsinin gərginliyə tabe olmaq (yerə) |
Kv |
2 |
|||
|
Reytinqli cərəyan |
A |
630 |
|||
|
Cari (virtual dəyər) ilə müqayisədə qısamüddətli |
Əsas dövrə / torpaqlama açarı |
Bu |
25/4s |
||
|
Torpaq dövranı |
Bu |
21.7 / 4S |
|||
|
Reytinqli zirvə cərəyana tab gətirin |
Əsas dövrə / torpaqlama açarı |
Bu |
63 |
||
|
Torpaq dövranı |
Bu |
54.5 |
|||
|
Qısa dövrə bağlayan cərəyan (zirvə) |
Yük açarı / torpaqlama açarı |
Bu |
63 |
||
|
Aktiv yükü kəsilən cərəyan |
A |
630 |
|||
|
Qapalı qapalı döngə kəsilməsi cərəyan |
A |
630 |
|||
|
5% reytinqli aktiv yüklü cərəyan |
A |
31.5 |
|||
|
Qiymətləndirilən kabel doldurma fasiləsi |
A |
10 |
|||
|
Aktiv yük fasiləsi dövrü qiymətləndirilib |
Vaxt |
100 |
|||
|
Yer çatışmazlığı |
A / Zaman |
31.5 / 10 |
|||
|
Xətlər və kabellərin şarj cərəyanı yeraltı günahının vəziyyətində kəsilir. |
A / Zaman |
17.4 / 10 |
|||
|
Mechnical həyat |
Breaker / Bağlantı |
A / Zaman |
10000/3000 |
||
|
İplik |
Möhürlənmiş qutu |
|
IP67 |
||
|
Swichear qabığı |
|
İp4x |
|||
|
Benzin təzyiqi |
Qiymətli qaz doldurma səviyyəsi (20 ℃, ölçmə təzyiqi) |
Mpa |
0.02 |
||
|
Qaz Min Fuction Səviyyə (20 ℃, Güclü təzyiq) |
Mpa |
0 |
|||
|
Sızdırmazlıq performansı, |
İllik sızma nisbəti |
% / İl |
≤0.05 |
||
● AIS SwitchGear-ın tətbiqi standartı
◆ GB / T 1022 standartlarının yüksək gərginlikli açar və idarəetmə qurğuları üçün ümumi texniki tələbləri. ◆ GB / T39063640.5KV AC metal örtüklü açar və nəzarət avadanlığı.
◆ GB / T1985 Yüksək gərginlikli AC İzolyasiya açarı və yerləşdirmə açarı
◆ GB / T38043.6-40.5KV AC Yüksək gərginlikli yük açarı
◆ GB / T1984 Yüksək gərginlikli AC Dövrə Breaker
◆ GB / T4208, qabıq qorunması səviyyəsinin IP kodu
◆ GB / T7354 qismən axıdılması ölçülməsi
◆ GB / T311.1 İzolyasiya Koordinasiyası Part 1: Tərif, prinsiplər və qaydalar
● AIS Switchgear-ın şərtlərindən istifadə etməklə
◆ Maksimum temperatur: +45 dərəcə selsi;
◆ Minimum temperatur: -25 dərəcə selsi;
◆ Maksimum temperatur: (24 saat orta) +35 dərəcə selsi;
◆ Maksimum orta nisbi rütubət (24 saat 1: ≤ 95%; hündürlük: ≤ 1500m; seysmik gücü: 8 dərəcə;
◆ Qoruma dərəcəsi: doldurulmuş bədən möhürü IP67, şkaf qabığı IP4x;
◆ Ətrafdakı hava, korroziv yanan qaz və su buxarı tərəfindən açıq şəkildə çirklənməməlidir.
Tez-tez tez-tez zorakılıq yeri yoxdur və sərt hissələri altında sərt dizayn hər cür tələblərə cavab verir.
GB / T3906-dan kənarda normal ekoloji şəraitdə istifadə edildikdə, istifadəçi KEXR ilə danışıqlar aparır

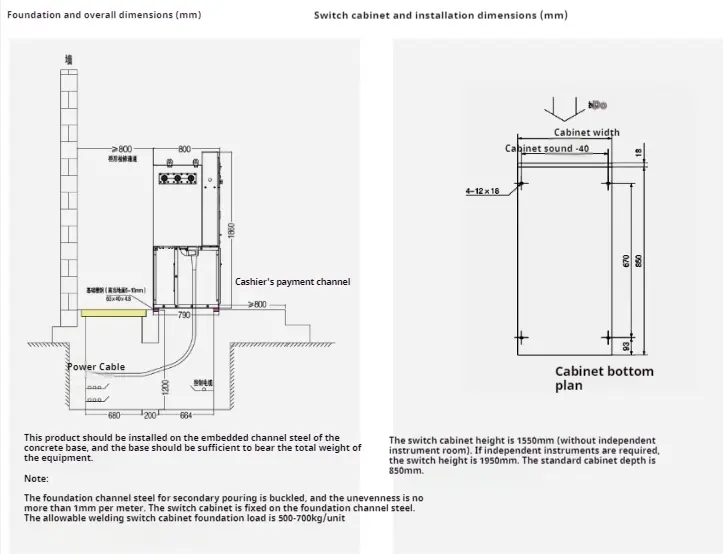

● Quraşdırma təlimatları
