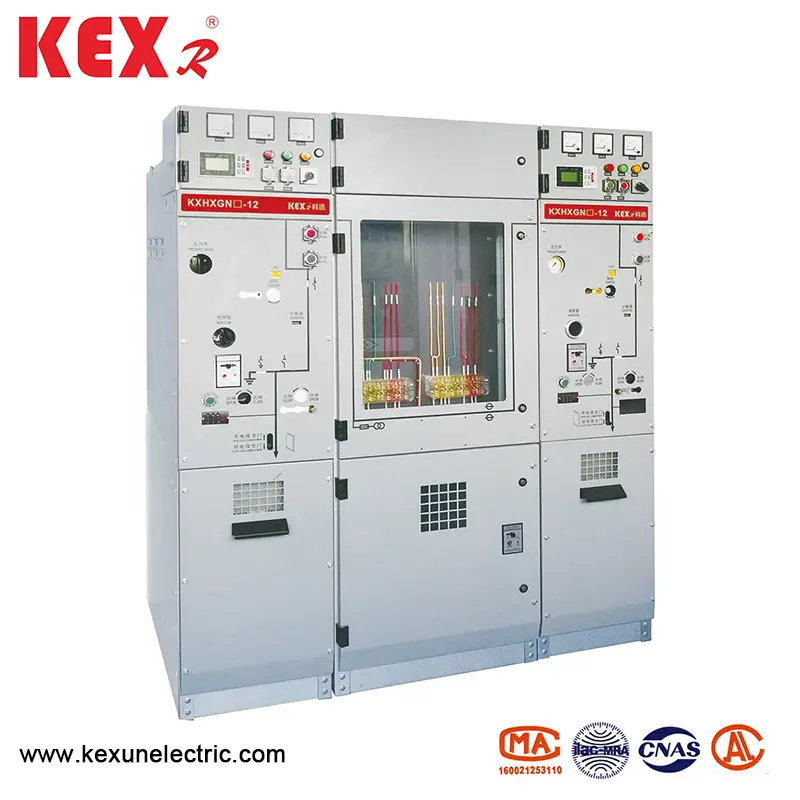

Yüksək gərginlikli üzük xalis kabineti
Çin, Kexun'un HXGN (H) □ -12 seriyalı məhsulların yüksək gərginlikli üzüklü halqa istehsalçısı olaraq, sadə quruluş, çevik əməliyyat, etibarlı birləşmə və rahat quraşdırma xüsusiyyətlərinə malikdir və fərqli tətbiqlər və fərqli istifadəçilər üçün qənaətbəxş texniki həllər təqdim edə bilər.
Model: Hxgn (H) □ -12
Marka: KEXR
Model: Hxgn (H) □ -12
Marka: KEXR
● Məhsula baxış
Kexun tərəfindən hazırlanmış yüksək gərginlikli üzük NET kabineti, indiyə qədər dəyişən bazar tələbatını ödəmək və güc şəbəkəsi kəşfiyyatının tələblərinə cavab vermək üçün inkişaf etmiş sensasiya texnologiyası, informasiya texnologiyaları və sadə və çevik konfiqurasiya sxemini qəbul edir.
Hxgn (H) □ -12 tipli yüksək gərginlikli üzük xalis kabineti sənaye və vətəndaş kabel üzük şəbəkələri və paylama şəbəkəsi terminal layihələri üçün uyğundur. Elektrik enerjisinin qəbulu və yayılması kimi, şəhər yaşayış sahələrində, kiçik ikinci dərəcəli yarımstansiyalar, Keçid stansiyaları, Kabel şöbəsi, sənaye və mədən müəssisələri, hava limanları, metro, külək enerjisi, dəmir yolu, tunellər, tunellər və digər yerlər.
HXGN (H) □ -12 müvafiq milli standartların, elektrik enerjisi sənayesi standartlarının, beynəlxalq standartların və digər standartların tələblərinə cavab verir. Onun açarları və əsas elektrik komponentləri inteqrasiya olunmuş modullardır və fazalar arasındakı keçirici hissələr bərk izolyasiya ilə əhatə olunur. Qalxan kabel bağlayıcıları xarici naqillər üçün istifadə olunur və eklavional vahidlərin avtobuslarını birləşdirmək üçün qorunan izolyasiya edilmiş avtobuslar istifadə olunur. Buna görə də istifadə təhlükəsizliyi çox yaxşılaşdırılmışdır. Eyni zamanda, onun əməliyyat mexanizmi yaz mexanizmini qəbul edir və onun mexaniki həyatı 10000 dəfədən çoxdur. Bütün fəaliyyət göstərən məlumat və avadanlıq statusu uzaqdan və baxımsız izlənilə bilər. Üstün bir güc paylama cihazıdır.
İqtisadi və praktik enerji təchizatı bölməsi yaratmaq üçün kabinetdə aşağıdakı bölmələr seçilə bilər: vakuum dövrə açarı bölməsi (630a, 20-25KA); Vakuum yükləmə cihazı (630, 20-25Ka).
● Texniki parametr masaları
◆ Breaker kabineti
|
Maddə |
Vahidi |
Məlumat |
||
|
Qiymətləndirilmiş gərginlik |
Kv |
12 |
||
|
Qiymətləndirilmiş tezlik |
Hz |
50 |
||
|
Qiymətləndirilmiş insolasiya səviyyəsi |
1min güc tezliyi gərginliyə dözmək |
Torpaq, alternativ |
Kv |
42 |
|
İzolyasiya sınığı |
48 |
|||
|
Yıldırım impulsu gərginliyə dözmək (zirvəyə) |
Torpaq, alternativ |
Kv |
75 |
|
|
İzolyasiya sınığı |
85 |
|||
|
1min güc tezliyi idarəetmə döngəsinin gərginliyinə tabe olmaq (yerə) |
Kv |
2 |
||
|
Reytinqli cərəyan |
A |
630 |
||
|
Cari (virtual dəyər) ilə müqayisədə qısamüddətli |
Əsas dövrə / torpaqlama açarı |
Bu |
24/4s |
|
|
Bağlantı döngəsi |
Bu |
21.7 / 4S |
||
|
Reytinqli zirvə cərəyana tab gətirin |
Əsas dövrə / torpaqlama açarı |
Bu |
63 |
|
|
Bağlantı döngəsi |
Bu |
54.5 |
||
|
Cari və zamanlarda qısa dövrə qırılması |
Ka / Zaman |
25/30 |
||
|
Qısa dövrə bağlayan cərəyan (zirvə) |
Bu |
63 |
||
|
Qiymətləndirilmiş kabel doldurma cərəyan |
A |
25 |
||
|
Dövrə açarının qiymətləndirilmiş əməliyyatı |
|
0-0.3s-co-180s-co |
||
|
Mexaniki həyat |
Dövrə fasiləsi / İzolyasiya açarı |
Vaxt |
10000/3000 |
|
|
İplik |
Möhürlənmiş qutu |
|
IP67 |
|
|
Açılan qabıq |
|
İp4x |
||
|
Benzin təzyiqi |
Qiymətli qaz doldurma səviyyəsi (20 ℃, ölçmə təzyiqi) |
Mpa |
0.02 |
|
|
Qaz min funksiyası səviyyəsi (20 ℃, ölçmə təzyiqi) |
Mpa |
0 |
||
|
Məftunlanma |
İllik sızma nisbəti |
% / İl |
≤0.05 |
|
◆ Yükləmə şkafı
|
Maddə |
Vahidi |
Məlumat |
||
|
Qiymətləndirilmiş gərginlik |
Kv |
12 |
||
|
Qiymətləndirilmiş tezlik |
Hz |
50 |
||
|
Qiymətləndirilmiş insolasiya səviyyəsi |
1min güc tezliyi gərginliyə dözmək |
|
Kv |
|
|
|
|
|||
|
Yıldırım impulsu gərginliyə dözmək (zirvəyə) |
|
Kv |
|
|
|
|
|
|||
|
1min güc tezliyi idarəetmə döngəsinin gərginliyinə tabe olmaq (yerə) |
Kv |
2 |
||
|
Reytinqli cərəyan |
A |
630 |
||
|
Cari (virtual dəyər) ilə müqayisədə qısamüddətli |
Əsas dövrə / torpaqlama açarı |
Bu |
24/4s |
|
|
Bağlantı döngəsi |
Bu |
21.7 / 4S |
||
|
Reytinqli zirvə cərəyana tab gətirin |
Əsas dövrə / torpaqlama açarı |
Bu |
63 |
|
|
Bağlantı döngəsi |
Bu |
54.5 |
||
|
Qısa dövrə bağlayan cərəyan (zirvə) |
Yükləmə / yer açarı |
Bu |
63 |
|
|
Aktiv yükü kəsilən cərəyan |
A |
630 |
||
|
Qapalı qapalı döngə kəsilməsi cərəyan |
A |
630 |
||
|
5% reytinqli aktiv yüklü cərəyan |
A |
31.5 |
||
|
Qiymətləndirilmiş kabel doldurma cərəyan |
A |
10 |
||
|
Aktiv yükləmə dövrü qiymətləndirilib |
Vaxt |
100 |
||
|
Yer çatışmazlığı |
A / Zaman |
31.5 / 10 |
||
|
Yer çatışmazlığı altında cari fasiləni şarj edən dövrə və kabel doldurulur. |
A / Zaman |
17.4 / 10 |
||
|
Mexaniki həyat |
Dövrə fasiləsi / İzolyasiya açarı |
Vaxt |
10000/3000 |
|
|
İplik |
Möhürlənmiş qutu |
|
IP67 |
|
|
Açılan qabıq |
|
İp4x |
||
|
Benzin təzyiqi |
Qiymətli qaz doldurma səviyyəsi (20 ℃, ölçmə təzyiqi) |
Mpa |
0.02 |
|
|
Qaz min funksiyası səviyyəsi (20 ℃, ölçmə təzyiqi) |
Mpa |
0 |
||
|
Məftunlanma |
İllik sızma nisbəti |
% / İl |
≤0.05 |
|

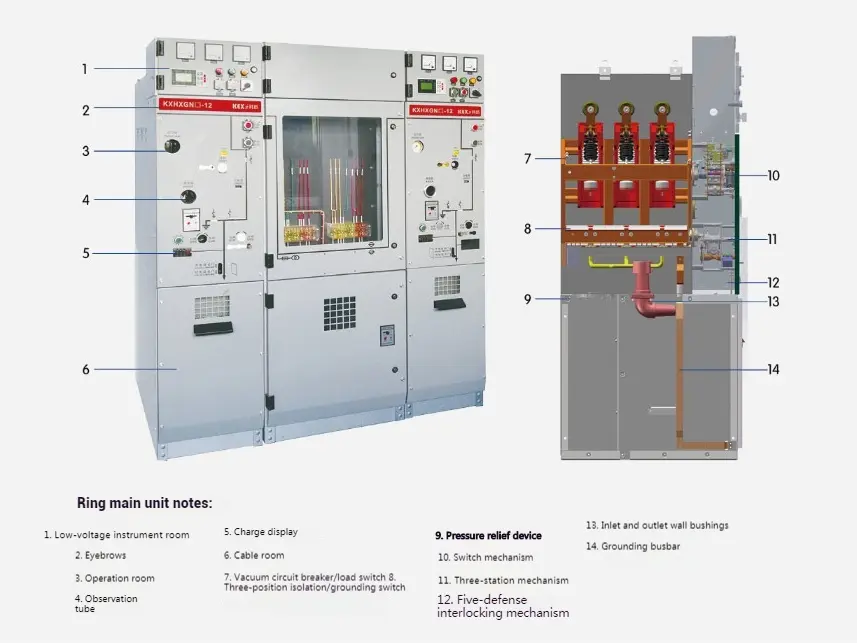

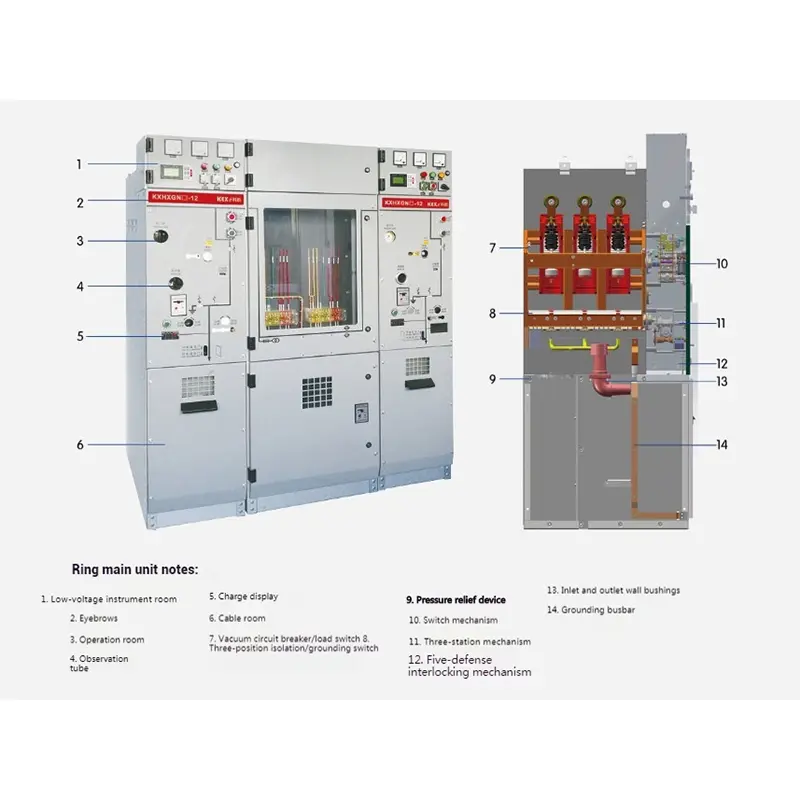

● Məhsul quruluşu

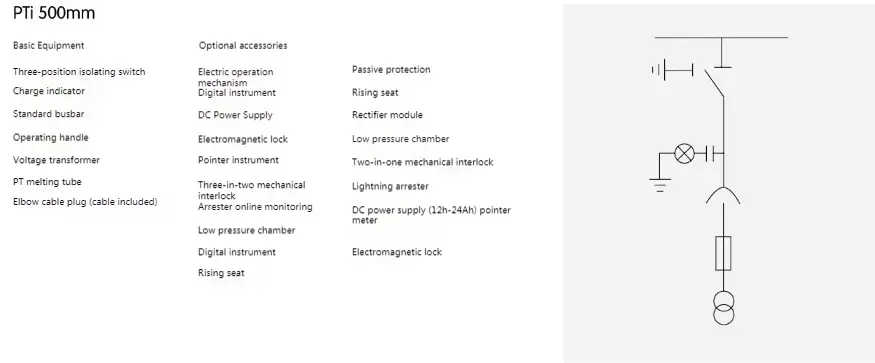

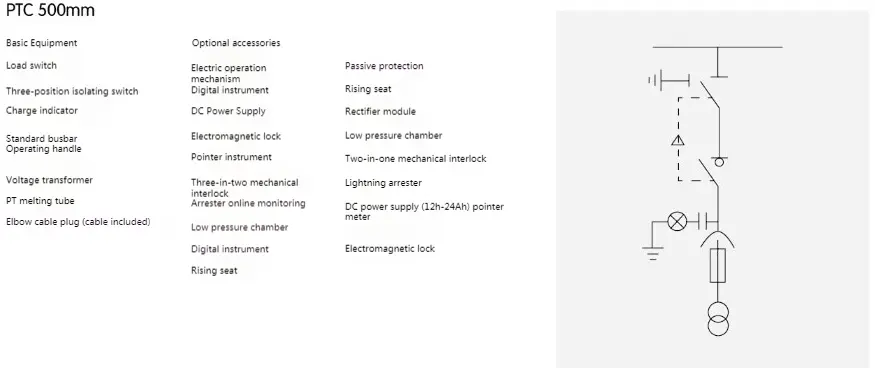

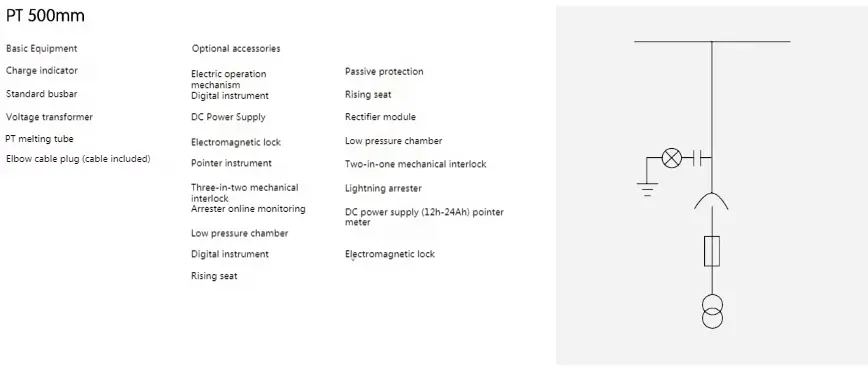

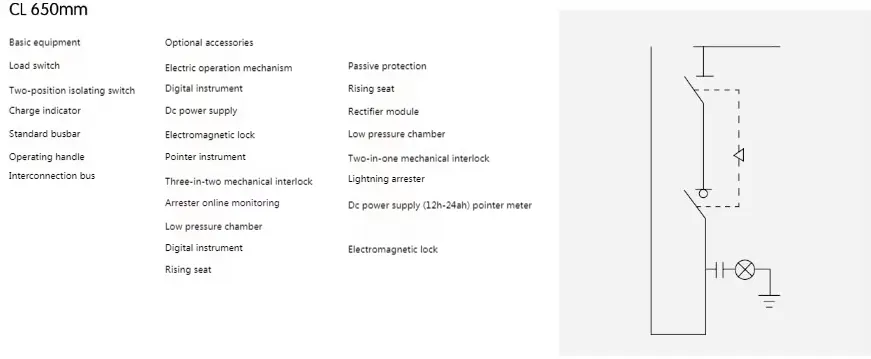

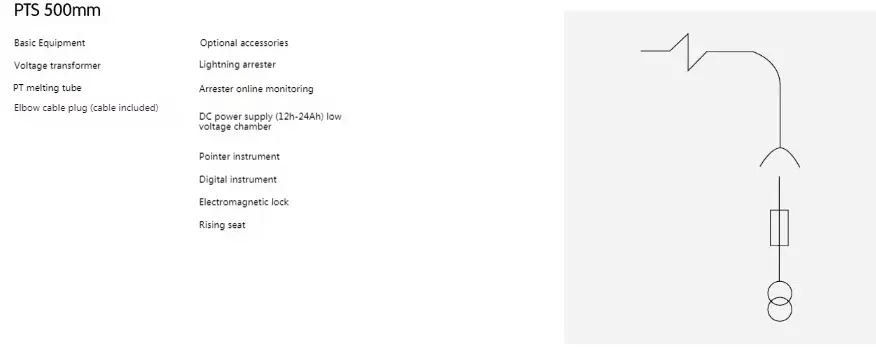

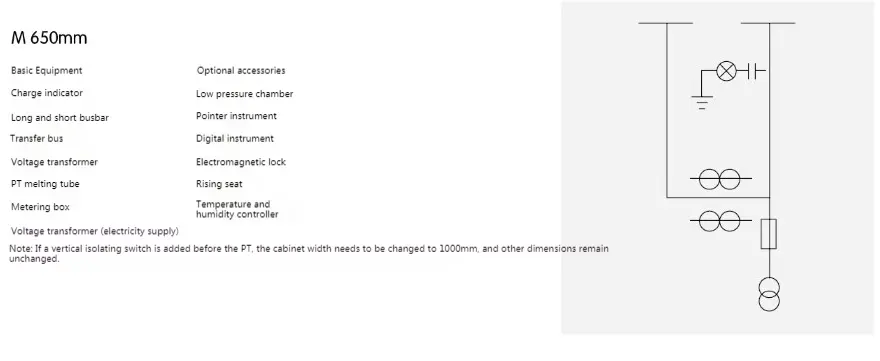

● Yüksək gərginlikli halqanın xalis kabinetinin ayrılması planı

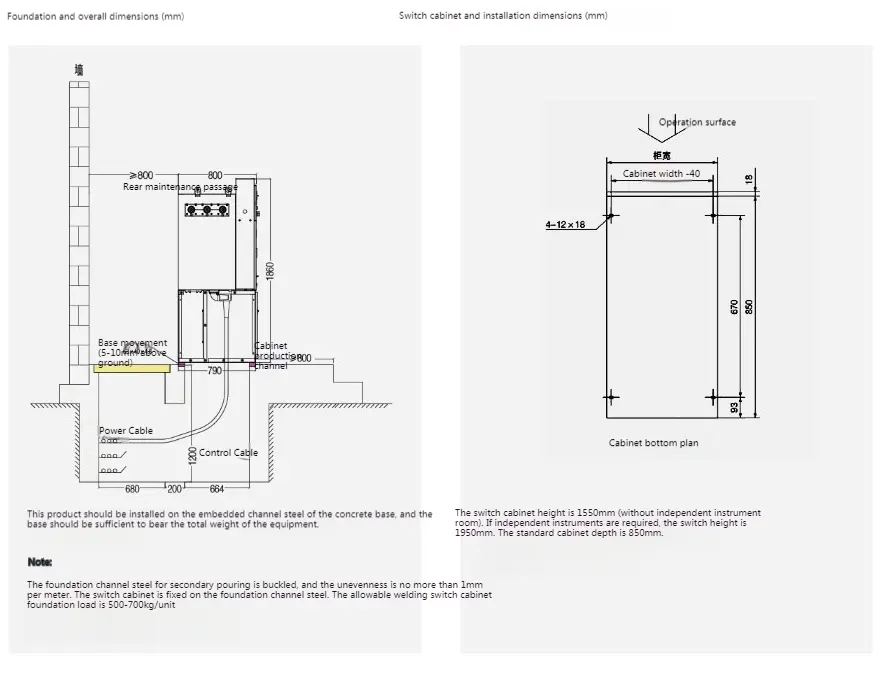

◆ Quraşdırma təlimatları
