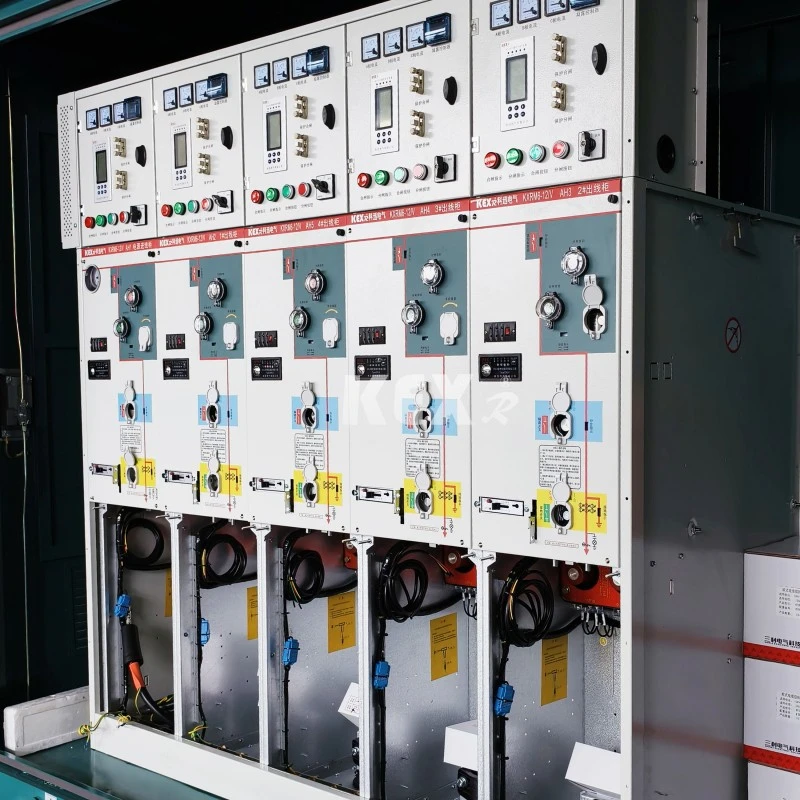

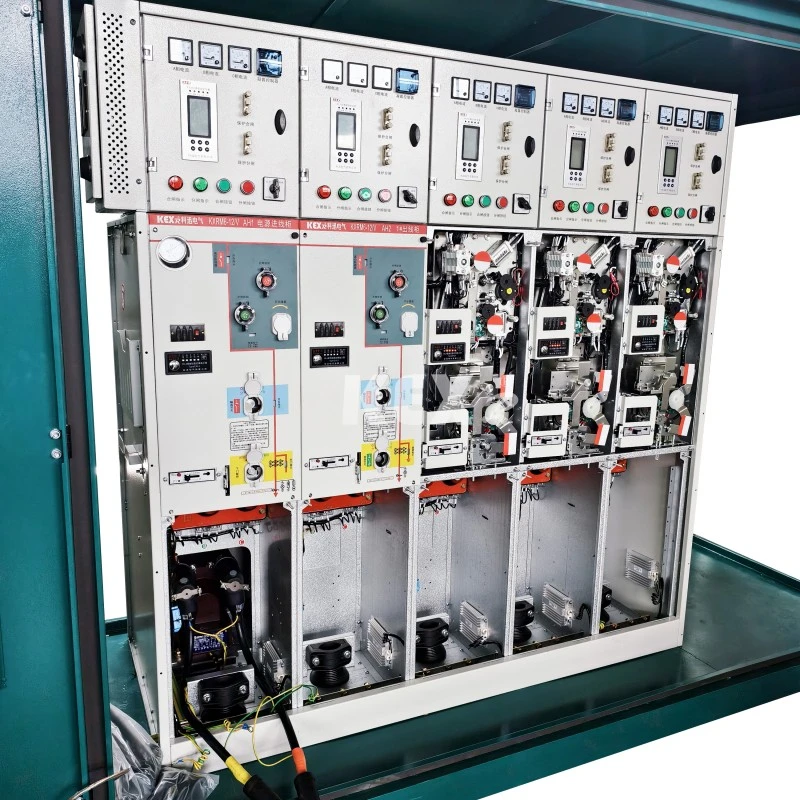

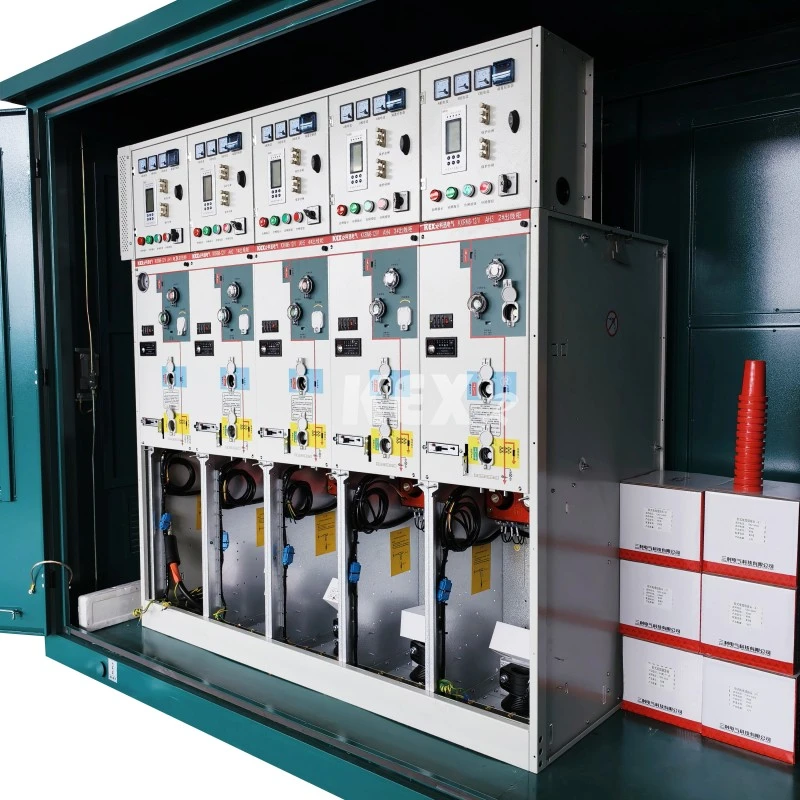

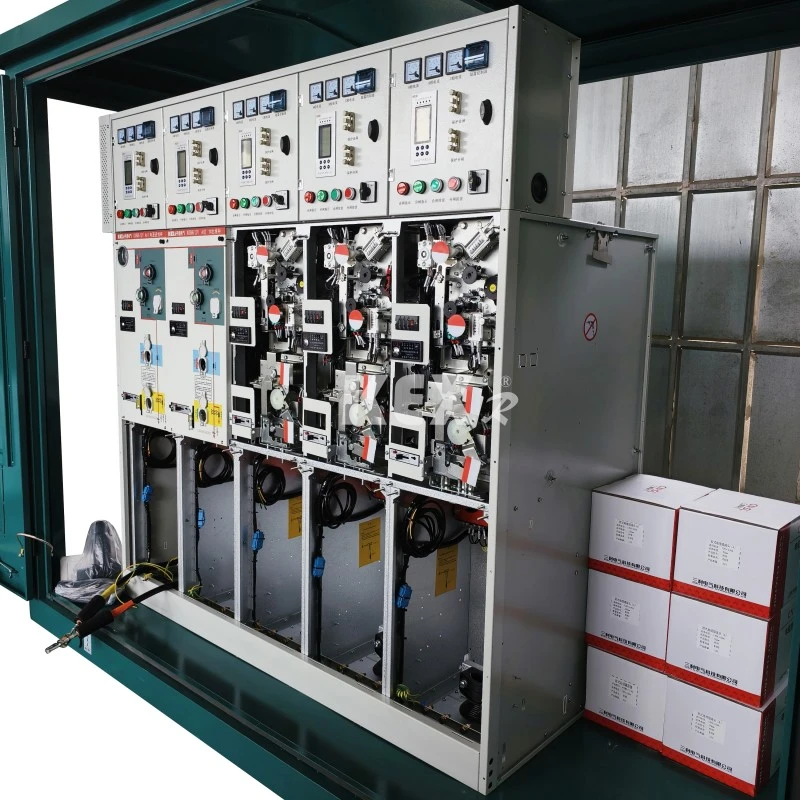

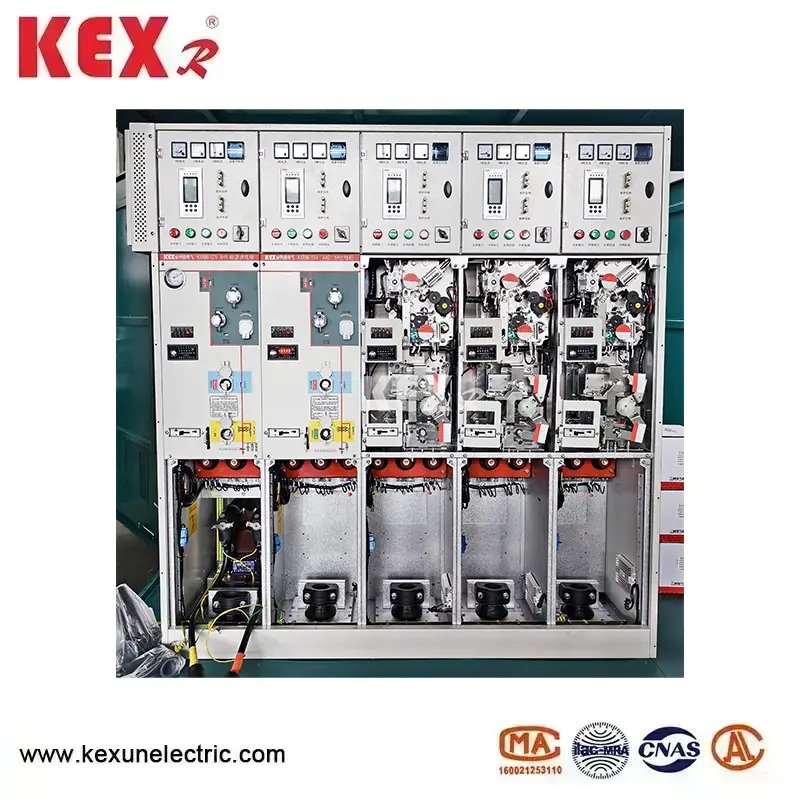

Birləşdirilmiş tipli GIS kabineti

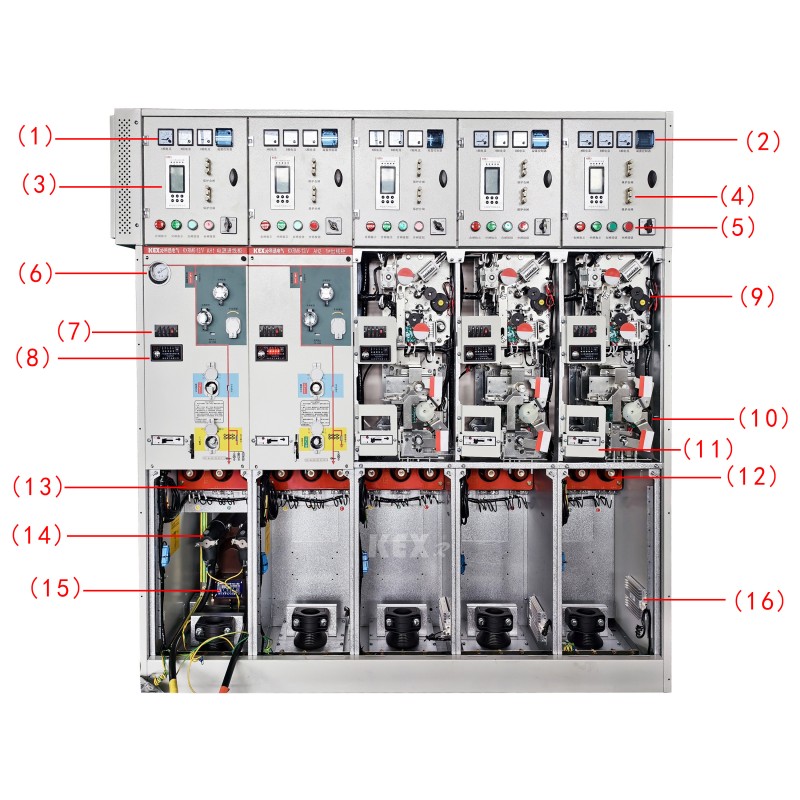

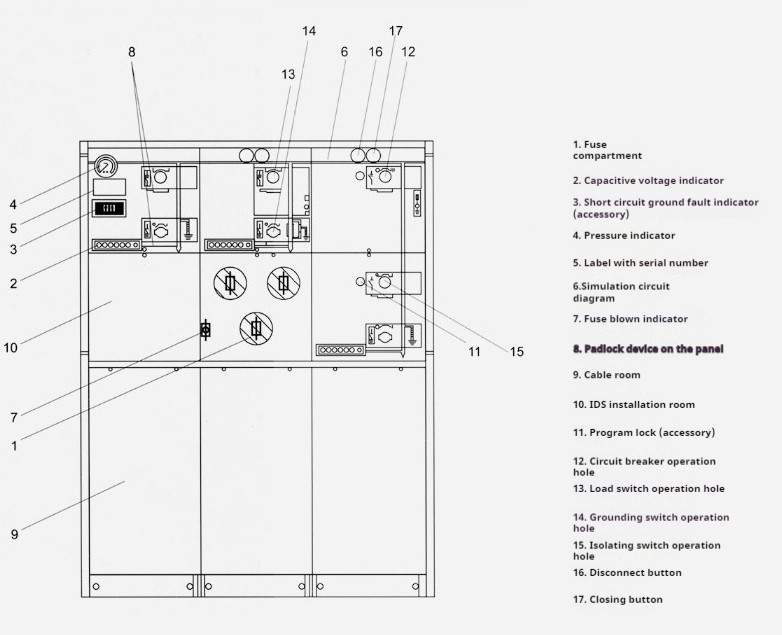

● Komponentlər

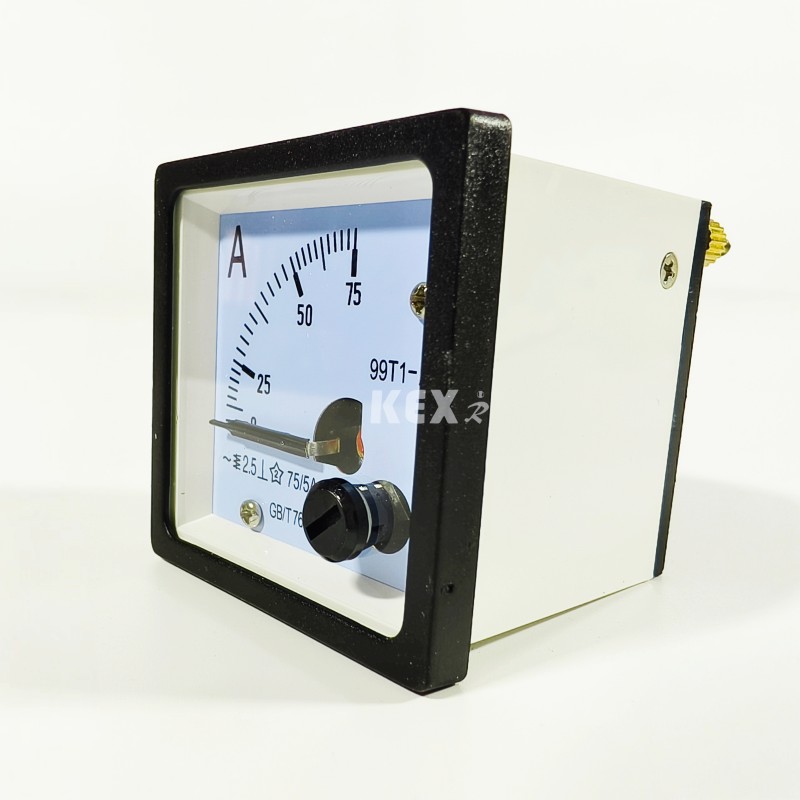

1.Ampermetr

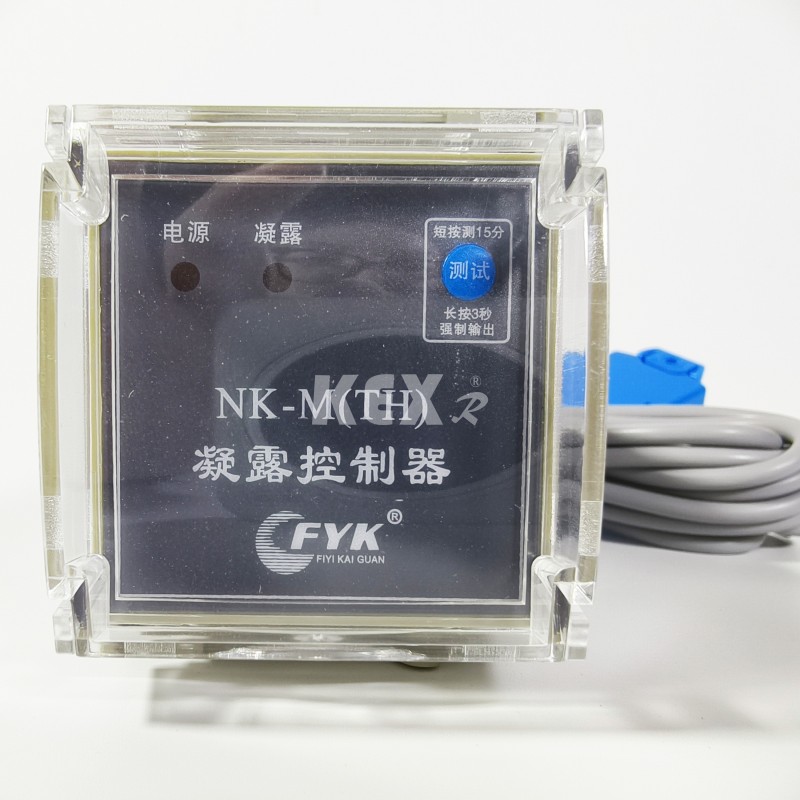

2.Kondensasiya tənzimləyicisi

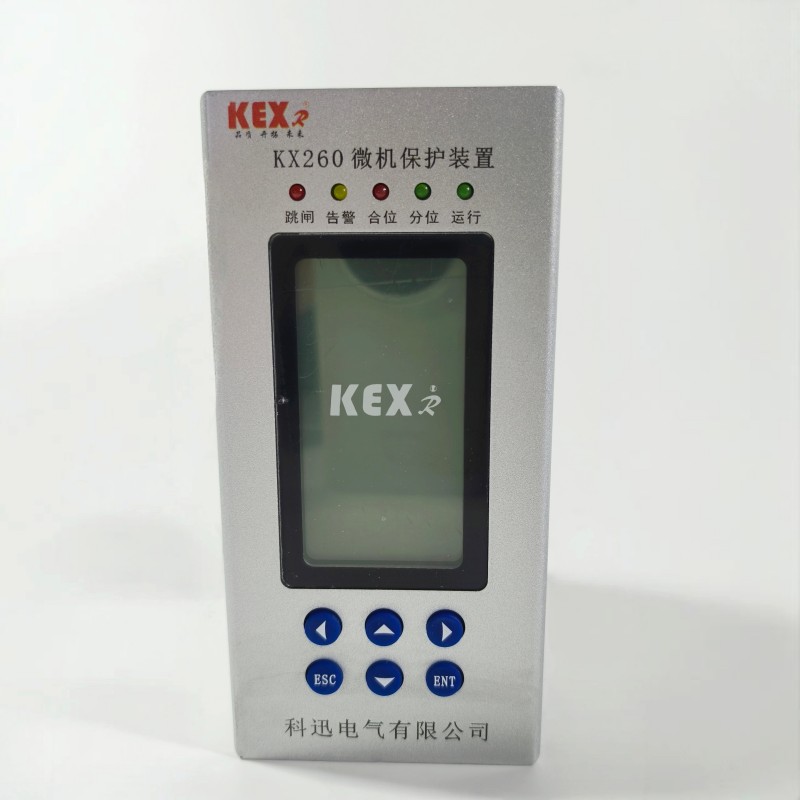

3.Mikrokompüterdən qorunma qurğusu

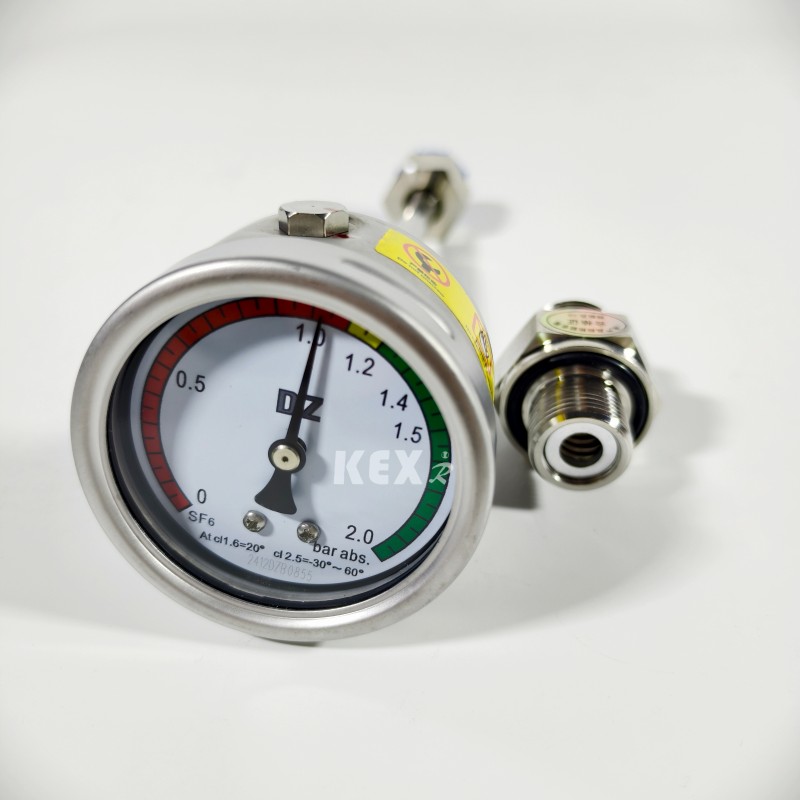

6 .Barometr

7. Doldurulmuş displey

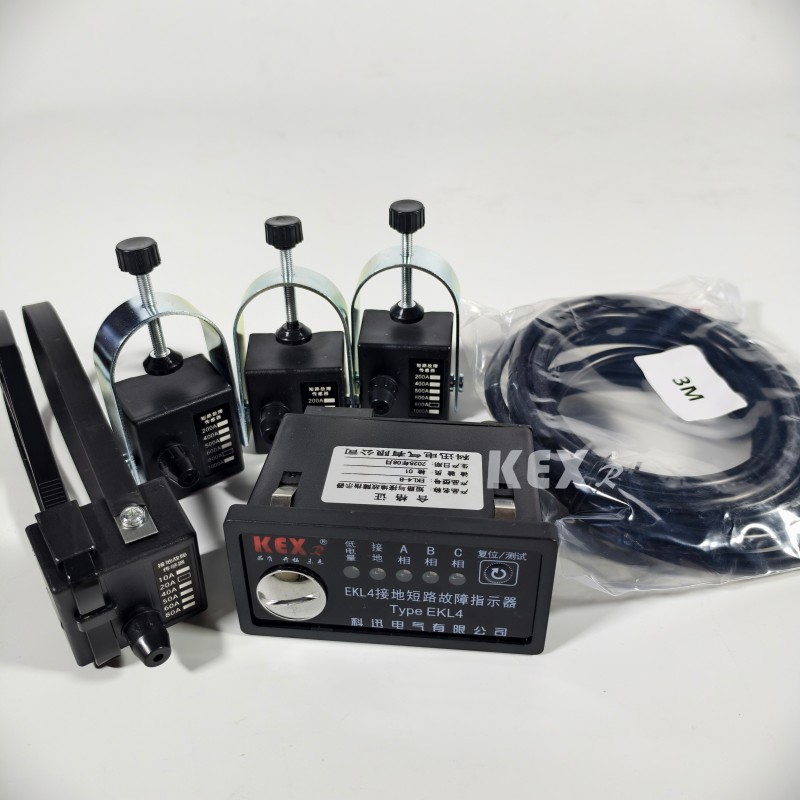

 8.. Arızanın göstəricisi

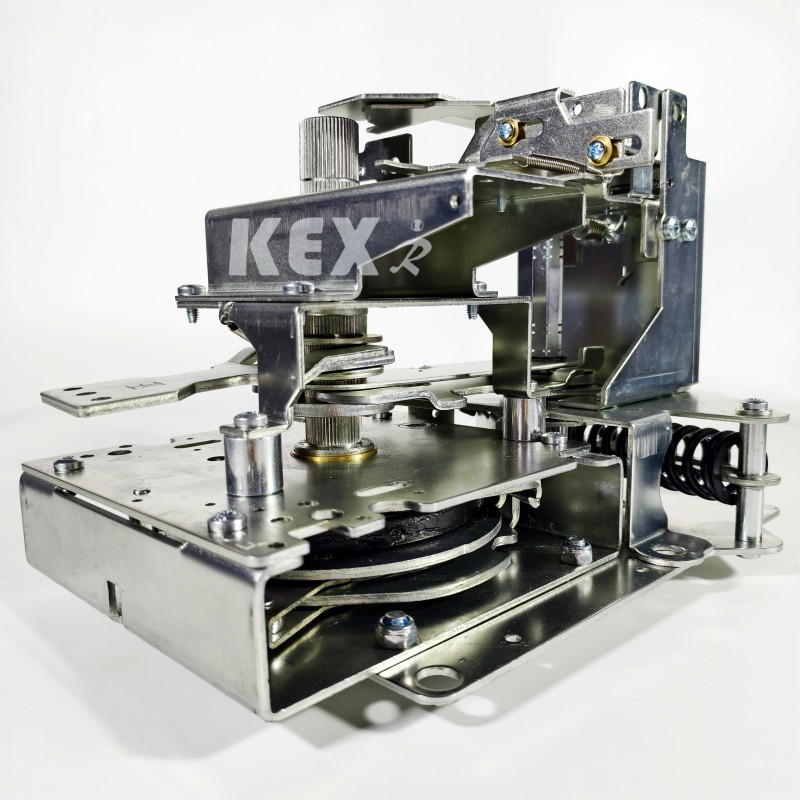

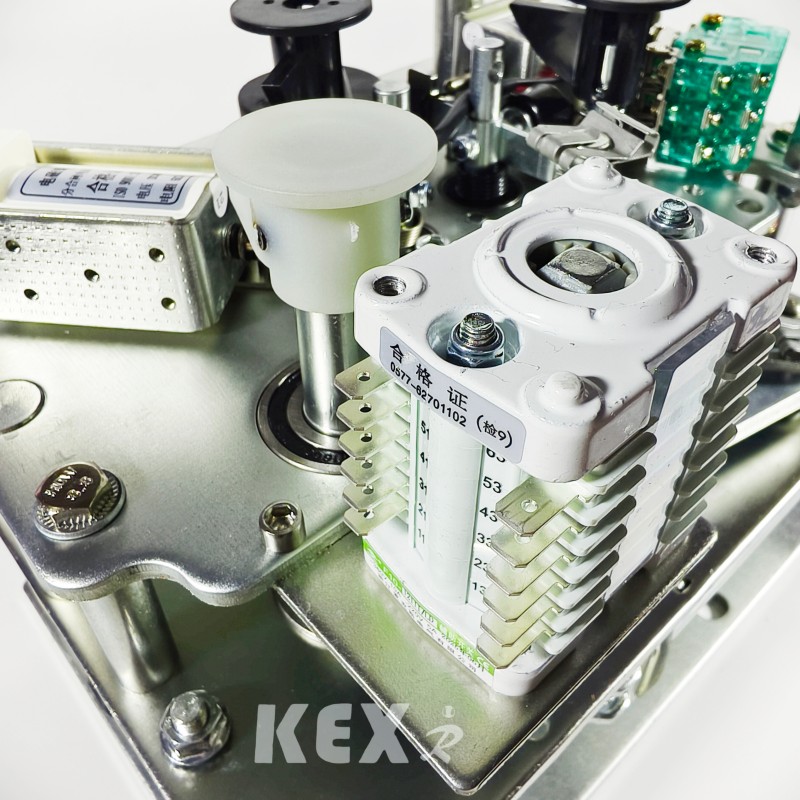

9. Elektriklə işləmə mexanizmi

10. Əllə işləmə mexanizmi

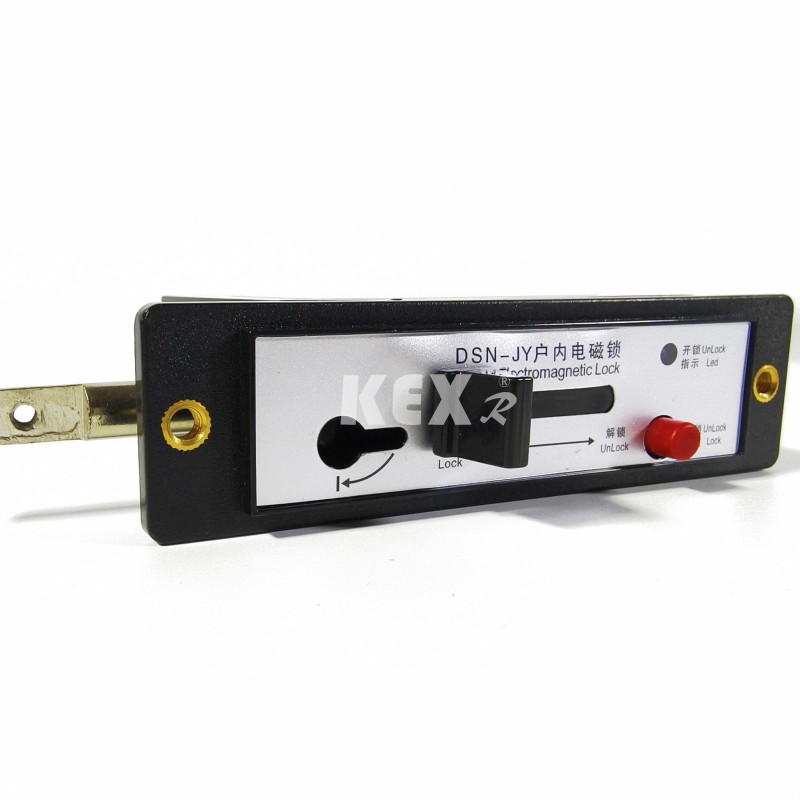

11. Elektromaqnit kilidi

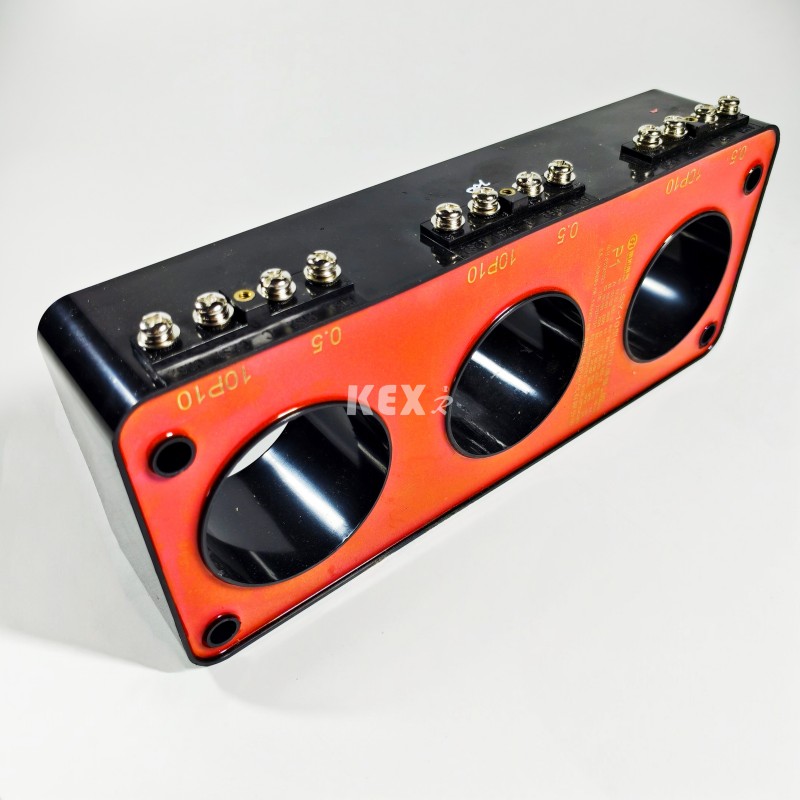

12~13. Cərəyan transformatoru

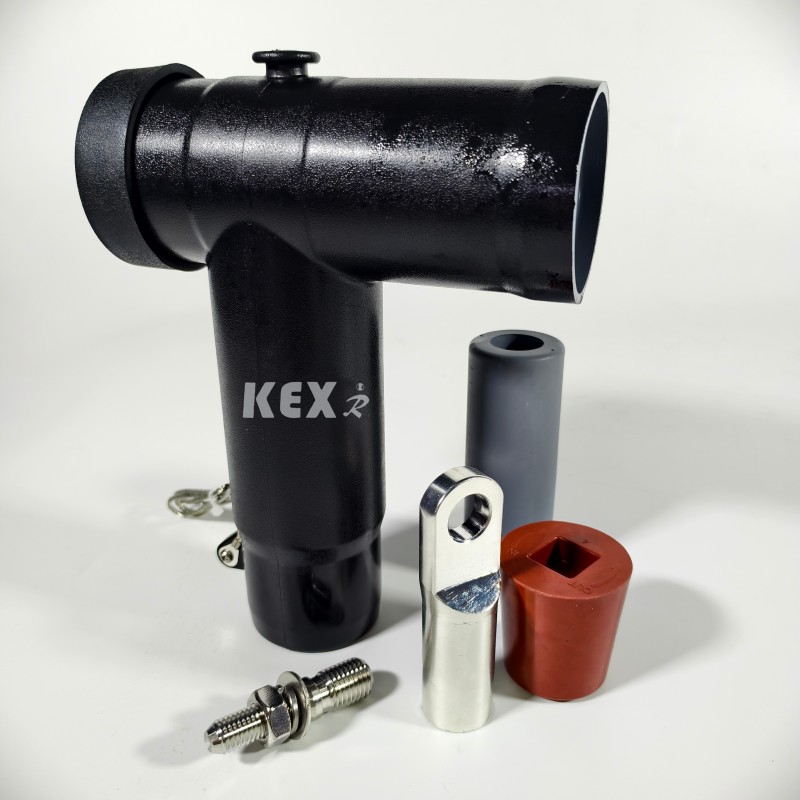

14.Kabel fişi

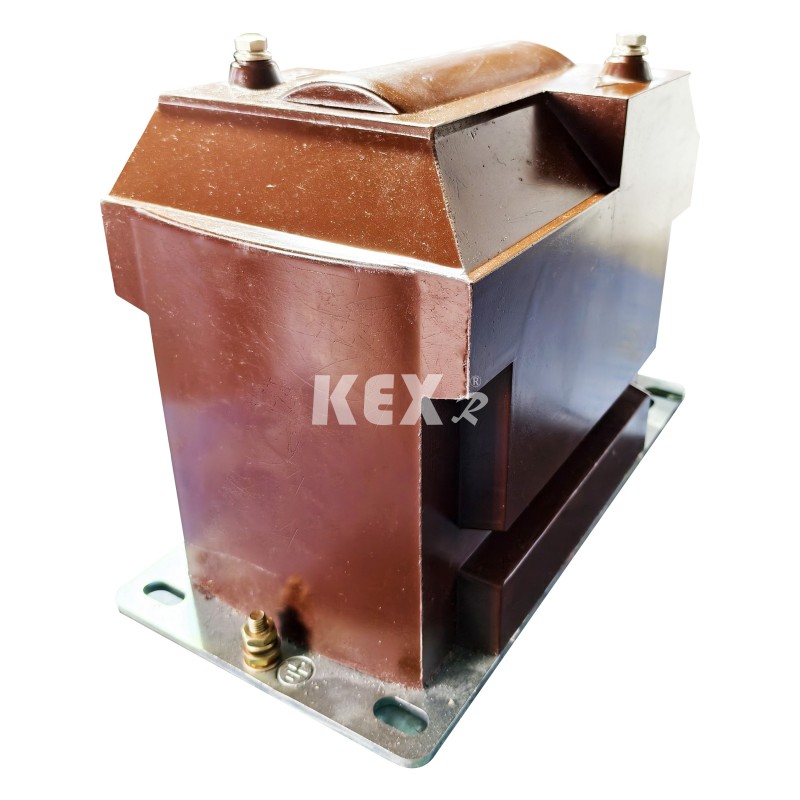

15.Gərginlik transformatoru

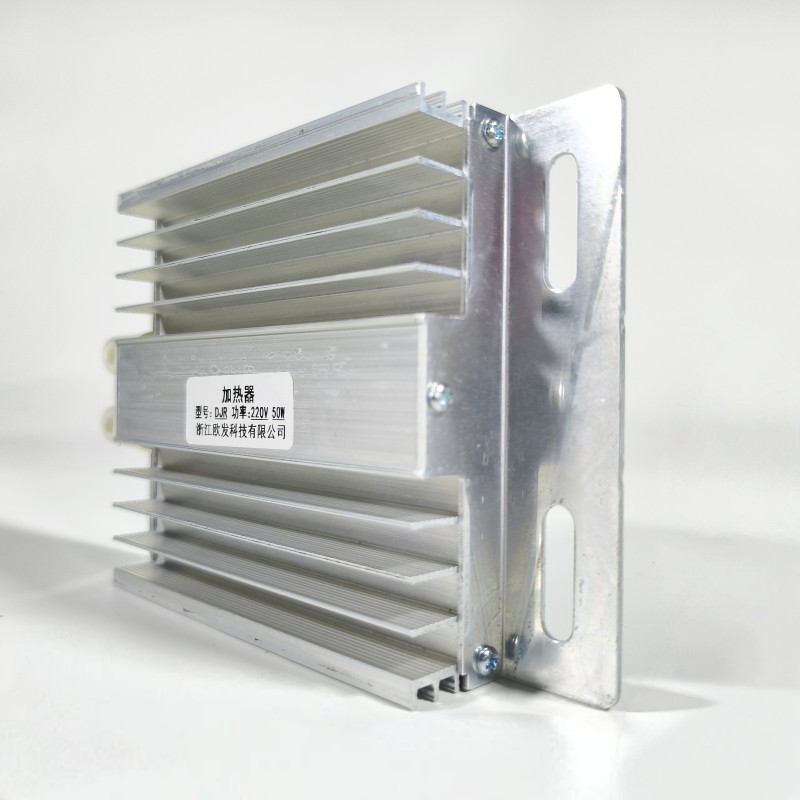

16 .Alüminium ərintisi qızdırıcı lövhə

● İstifadə şərtləri

KXRM6-12 Kombinə Növ GIS Şkafı yüksək və aşağı temperatur (+40℃~-40℃), rütubət, toz, duz çirklənməsi, mədənlər, yüksək hündürlük (1000m) və digər mühitlər üçün uyğundur. 24 saat ərzində qısa müddətli suya batırılması istifadəyə təsir göstərmir. Qeyd: Hündürlük daha yüksəkdirsə, xüsusi hündürlüyü göstərin.

● Standartlar

KXRM6-12 Kombinə Növ GIS Şkafı aşağıdakı standartlara cavab verir

IEC60056,IEC60298,IEC60129,IEC60420,IEC60265,IEC60694  və s...

GB3804, GB3906, GB11022  və s...

● Əsas üstünlüklər

◆ KXRM 6-12 Kombinə Növ GIS Şkafında SF6 qazı qövs söndürən və izolyasiya edən vasitə kimi istifadə olunur.

◆ Şkaf tam möhürlənmiş və izolyasiya edilmişdir; Şinlər, açarlar və canlı hissələr tamamilə paslanmayan polad qabığa daxil edilmişdir.

◆ Boşluq 1.4bar SF6 qazı ilə doldurulur və qorunma səviyyəsi IP67-yə çatır: bütün keçid cihazı xarici mühit şəraitindən tamamilə təsirsizdir, bu, hətta qısamüddətli suya batırılma kimi ekstremal hallarda açarın normal işləməsini təmin edə bilər və məhsul texniki xidmət tələb etmir.

◆ Kommutator şkafı mükəmməl "beş-profilaktik" bloklama qurğusuna malikdir və bu, insanların səhv işləməsi nəticəsində yarana bilən personalın və avadanlıqların işləmək nasazlığını tamamilə aradan qaldırır.

 ◆ Bütün keçid şkafları hətta ekstremal hallarda operatorların şəxsi təhlükəsizliyini təmin edə bilən etibarlı təhlükəsiz təzyiq relyef kanallarına malikdir.

 ◆ Şkaf sabit vahid birləşməsinə və genişləndirilə bilən vahid birləşməsinə bölünür.

◆ Şkaf adətən ön tərəfdən daxil olur və çıxır, həmçinin müxtəlif quraşdırma mövqelərinə uyğun olaraq yan tərəfdən uzadıla və ya uzadıla bilər.

◆ Şkafın ölçüsü quraşdırmaq üçün əlverişlidir və dar yer və pis ekoloji şəraiti olan yerlər üçün uyğun ola bilər.

◆ Kabinet istifadəçilərin müxtəlif ehtiyaclarına uyğun olaraq elektrik, uzaqdan idarəetmə və monitorinq cihazları ilə təchiz oluna bilər.

● Əsasən Texniki parametrlər cədvəli

QEYD¹: Sigortanın nominal cərəyanından asılıdır

QEYD²:Yüksək gərginlikli qoruyucudan asılıdır

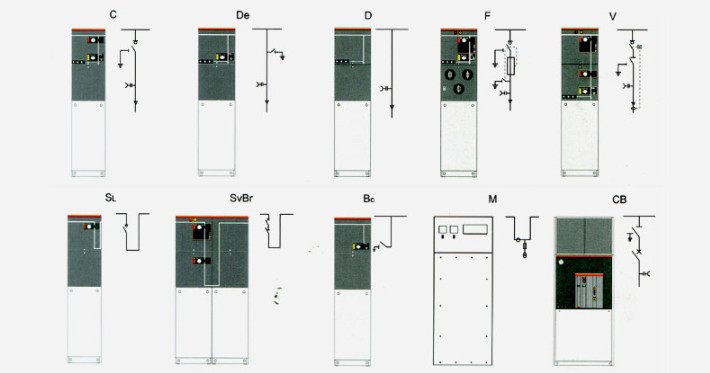

● Birləşdirilmiş Tipli GIS Şkafının hər bir modulu aşağıdakı konfiqurasiyaya malikdir

▶D şkaf konfiqurasiyası Standart konfiqurasiya və xüsusiyyətlər üçün "Torpaqlama bıçağı olmayan kabel qoşulma modulu"na baxın.

▶C şkafının konfiqurasiyası Standart konfiqurasiya və xüsusiyyətlər üçün "Yük dəyişdirmə modulu"na baxın.

▶F şkafının konfiqurasiyası Standart konfiqurasiya və xüsusiyyətlər üçün "Vakuum Keçid Modulu"na baxın.

 KX-RM6 Kombinə Növ GIS Şkaf standart kombinasiyası həmçinin aşağıdakı konfiqurasiyaları təmin edə bilər

▶Gələn kolun tutumlu gərginlik göstəricisi

▶Hər bir hava kamerası SF6 sıxlığına nəzarət etmək üçün manometrlə təchiz edilmişdir.

▶Qaldıran qapaq

▶İşləmə tutacağı

Misal:

□ Modul C yük açarı

○ Standart konfiqurasiya və funksiyalar

▶630a şin

▶Üç stansiyalı yükləmə/torpaqlama açarı

▶İki müstəqil yük açarı və torpaqlama açarının işləmə valları olan üç stansiyalı tək yaylı işləmə mexanizmi.

▶Yük açarının və torpaqlama açarının mövqe göstəricisi

▶Ön tərəfdə üfüqi çıxış kollu, 630A 400 seriyalı boltlar.

▶Vulsun elektrikləşdirilməsini göstərmək üçün tutumlu gərginlik göstəricisi

▶Bütün keçid funksiyaları üçün paneldə asma kilid cihazını quraşdırmaq rahatdır.

▶SF6 qaz manometri (hər SF6 qaz qutusunda yalnız bir ədəd)

▶Torpaqlama şin

▶Torpaqlama açarı və kabel otağının ön paneli arasında kilidləmə

○ Könüllü konfiqurasiyalar və funksiyalar

▶Rezerv edilmiş avtobus uzadılması

▶Xarici avtobus

▶Yük açarının elektrik işləmə mexanizmi DC24V/48V/110V/220V; AC 110V/220V；

▶Qısa qapanma və torpaq nasazlığı göstəricisi Ölçmə halqası cərəyan transformatoru və ampermetr

▶Ölçmə halqalı cərəyan transformatoru və vatt-saat sayğacı

▶Kabelin giriş qolunda ildırım qoruyucu və ya qoşa kabel başlığı quraşdırıla bilər.

▶Açar bloklaması Daxil olan xəttin canlı torpaqlama kilidi (bushing canlı olduqda torpaqlama açarının kilidlənməsi) AC/DC 110 V/220 V. köməkçi kontakt

▶Yük açarı mövqeyi 2NO+2NC, torpaqlama açarı mövqeyi 2NO+2NC, təzyiqölçən 1NO siqnallı və qövs söndürücü 1NO siqnal kontaktı ilə.

▶İkinci cihaz quraşdırıla bilər

▶İkinci xətt kamerası açar şkafının yuxarı hissəsində, aşağı gərginlikli qutu açar şkafının yuxarı hissəsində.

□ Modul F yük açarı və qoruyucu birləşdirilmişdir

○ Standart konfiqurasiya və funksiyalar

▶630a şin

▶Üç stansiyalı yük açarı, qoruyucunun birinci ucu qoruyucunun sonundakı torpaqlama açarı ilə mexaniki olaraq bağlıdır.

▶İki müstəqil yük açarı və torpaqlama açarı ilə işləyən üç stansiyalı yay işləmə mexanizmi.

▶Yük açarının və torpaqlama açarının mövqe göstəricisi

▶Qoruyucu lüləsi

▶Qoruyucu üfüqi şəkildə yerləşdirilib.

▶Qoruyucu söndürmə göstəricisi Qabaqda üfüqi çıxış kollu, 200A-lıq 200 seriyalı plug-in bushing.

▶Vulsun elektrikləşdirilməsini göstərmək üçün tutumlu gərginlik göstəricisi

▶Bütün keçid funksiyaları üçün paneldə asma kilid cihazını quraşdırmaq rahatdır.

▶SF6 qaz manometri (hər SF6 qaz qutusunda yalnız bir ədəd)

▶Torpaqlama şin

▶Transformatorun mühafizəsi üçün qoruyucu parametrlər 12KV, maks. 125A, 24KV və maks. 63A-dır.

▶Torpaqlama açarı və kabel otağının ön paneli arasında kilidləmə.

○ Könüllü konfiqurasiyalar və funksiyalar

▶Rezerv edilmiş şin uzantısı

▶Yük açarının işləməsi üçün xarici şin mühərriki 24V/48V DC 110V/220V DC/AC.

▶Paralel açma bobini 24V/48V DC 110V/220V DC/AC.

▶Paralel bağlama sarğı 24V/48V DC 110V/220V DC/AC.

▶Ölçü halqalı cərəyan transformatoru və ampermetr Ölçmə halqası cərəyan transformatoru və vatt-saat sayğacı

▶Giriş xəttinin canlı torpaqlanmasının kilidlənməsi (burun canlı olduqda kilidləmə torpaqlama açarı) AC/DC 110 V/220 V. köməkçi kontakt

▶Yük bağlama mövqeyi 2NO+2NC, torpaqlama açarı mövqeyi 2NO+2NC, qoruyucu yandırma 1NO, təzyiqölçən 1NO siqnal ilə və qövs söndürücü 1NO siqnal kontaktı ilə.

▶İkinci cihaz kommutator şkafının yuxarısındakı ikinci xətt kamerasına və keçid şkafının yuxarı hissəsindəki aşağı gərginlik qutusuna quraşdırıla bilər.

□ Metr Modulu M

○ Standart konfiqurasiya və funksiyalar

▶12KV ölçü şkafı

▶2 cərəyan transformatoru

▶2 gərginlik transformatoru

▶6 ədəd 400 seriyalı kollar GSFR6-12-nin çevik uzadılmış xarici şinini yuxarı giriş və aşağı çıxış ilə birləşdirmək üçün istifadə olunur.

▶PT-ni qorumaq üçün alov kəsici

▶Aşağı təzyiq komponenti 1 voltmetr dəyişdirici ilə, 1 ampermetr dəyişdirici ilə, en x hündürlük x dərinlik =696×1806×820mm.

○ Könüllü konfiqurasiyalar və funksiyalar

▶3 cərəyan transformatoru

▶3 gərginlik transformatoru ildırım mühafizəçisi

▶Paylaşıcı qurğunun doldurulduğunu göstərən tutumlu gərginlik göstəricisi

▶Aşağı təzyiq komponenti  ：1 güc sayğacı, 1 reaktiv gücölçən.

□ VCB Modulu CB

○Standart və Könüllü konfiqurasiya və funksiyalar

▶İldırımboğucu 1250a/630a şininin daxil olan kabelində quraşdırılmışdır.

▶1250a/630a xəttinin qorunması üçün vakuum açarı

▶Cərəyan transformatoru

▶Vakuum açarı VD4X0 elektriklə idarə olunan 10VDC

▶Gərginlik transformatoru

▶UXO-nun elektriklə işləməsi, vakuum açarının yuxarı üç stansiyalı izolyasiya/topraklama açarı. ▶Qoruyucu və idarəetmə bloku REF542plus (qoruyucu CT ilə)

▶Şunt açma bobini 110V/220V DC

▶Bağlayıcı sarğı 110V/220VDC

▶1250A/630A çıxış kolunun ön tərəfdə üfüqi şəkildə yerləşdirilmiş 400 seriyalı boltlar.

▶Bushing Canlı İşarəni Göstərmək üçün 1250A/630A Kapasitiv Gərginlik Göstəricisinin Ehtiyatlı Avtobus Uzadılması

▶SF6 qaz manometri (hər SF6 qaz qutusunda yalnız bir ədəd) Eni x hündürlük x dərinlik = 696× 1806× 781 mm. ▶On-off ardıcıllığı: O-0.3s-CO-180s-CO.

▶Qaz təzyiq sensoru

□ Əlavə aksesuarlar

1. Köməkçi kontakt Bütün yük açarları və elektrik açarları açar mövqeyini göstərən 2NO+2NC ilə təchiz oluna bilər. Transformator açarına və elektrik açarına paralel açma sarğısı (AC və ya DC) quraşdırıla bilər və aşağı gərginlikli idarəetmə komponenti ön panelin arxasında yerləşir.

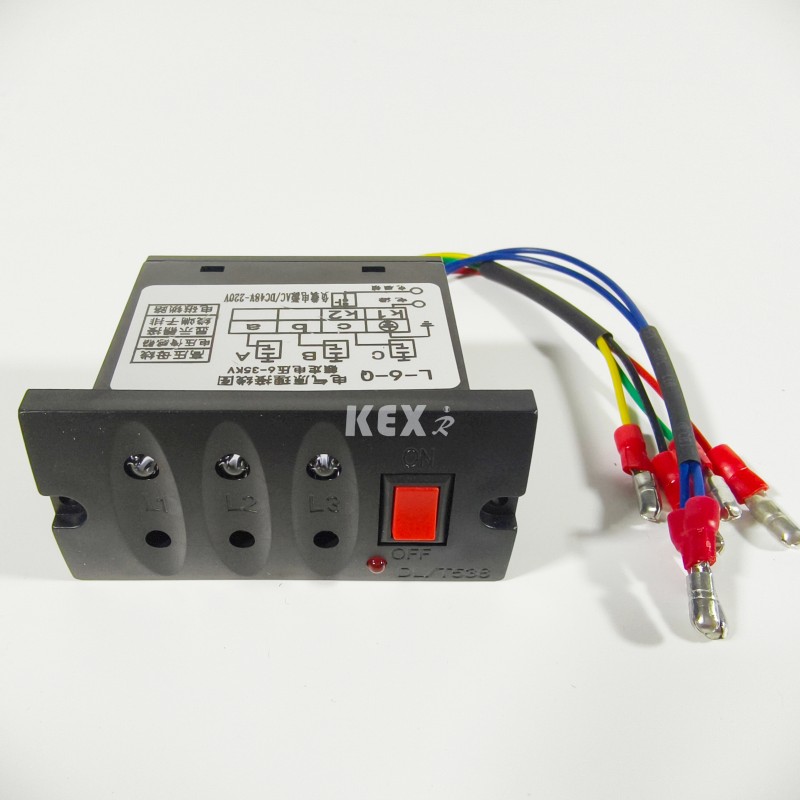

2. Gərginlik göstəricisi Kapasitiv gərginlik göstəricisi kolun yüklənib doldurulmadığını göstərir və üzərindəki rozetka nüvə fazası üçün istifadə oluna bilər.

3. Qısa qapanma və torpaq nasazlığının göstəricisi Arızanın yerini asanlaşdırmaq üçün kabel keçid modulu nasazlığın sadə aşkarlanması üçün qısaqapanma və torpaqlama nasazlığı göstəriciləri ilə təchiz oluna bilər.

4. Elektrik əməliyyatı Bu, kabel keçid blokunun və transformator qurğusunun əl ilə işləmə mexanizminin standart sxemidir. Siz həmçinin elektriklə işləyən mexanizmin quraşdırılmasını da seçə bilərsiniz. Kabel açarları, vakuum açarları və torpaq açarları ön panelin arxasında yerləşən mexanizmlərlə idarə olunur. Bütün açarlar və elektrik açarları işləmə tutacağı ilə idarə oluna bilər (standart konfiqurasiya) və ya motorun işləmə mexanizmi (aksesuarlar) ilə təchiz oluna bilər. Bununla belə, topraklama açarı yalnız əl ilə idarə edilə bilər və nasazlıq cərəyanını bağlamaq imkanı olan bir mexanizm konfiqurasiya edilmişdir. Elektriklə işləmə mexanizmi mərhələlərlə asanlıqla həyata keçirilə bilər.

5. Kabel bağlantısı DIN47636-ya uyğun standart kollar quraşdırılmışdır. Bütün kollar yerdən eyni hündürlüyə malikdir və kabel otağının örtüyü ilə qorunur. Bəzi örtük lövhələri torpaqlama açarı ilə bağlana bilər və xüsusi ikiqat kabel otağının örtük lövhələri də ikiqat kabel daxil olan xətlər üçün istifadə edilə bilər.

6. Təzyiq göstəricisi Adətən təzyiq göstəricisi ilə təchiz edilir və bu göstərici təzyiqölçən tərəfindən yaradılır. Bundan əlavə, təzyiqin azaldılmasını göstərmək üçün elektrik kontaktları təmin edilə bilər.

7. Açar kilidi Elektrik açarları, yük açarları və torpaqlama açarları üçün açar kilidləri quraşdırıla bilər. O, elektrik açarları, yük açarları və torpaqlama açarları üçün uyğun olan kilidli birləşən yarım sığınacaqla təchiz oluna bilər.

8. Qövs kəsicisi Bütün halqa şəbəkə blokları qövs dayandırıcılarla təchiz oluna bilər. İçəridə qövs meydana gəldikdə, qövs qoruyucuları D, DE və V modulları daxil olmaqla, daxil olan kolun üzərində avtomatik bağlanacaq və bütün kabel modulları qövs mühafizəçisi ilə təchiz oluna bilər. Onlar vahidlə sifariş verməlidirlər və onu dəyişdirə bilməzlər. Qövs söndürücünün fəaliyyəti bu üsulla göstərilə bilər və SF6 şkafındakı elektrik kontaktları ön panelin arxasındakı terminala birləşdirilir.

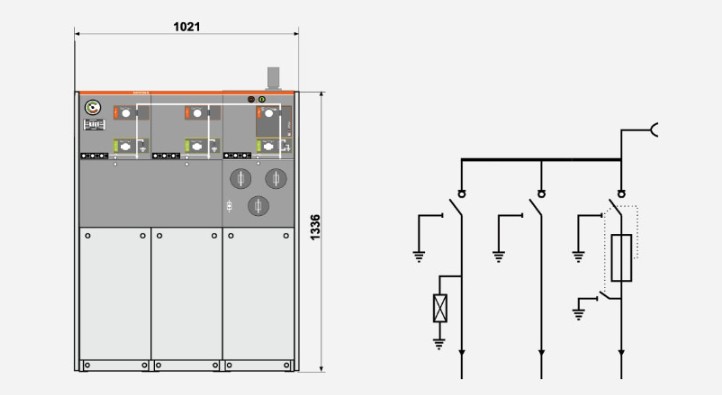

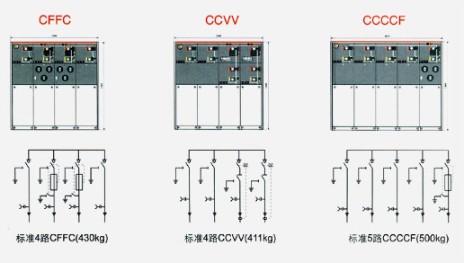

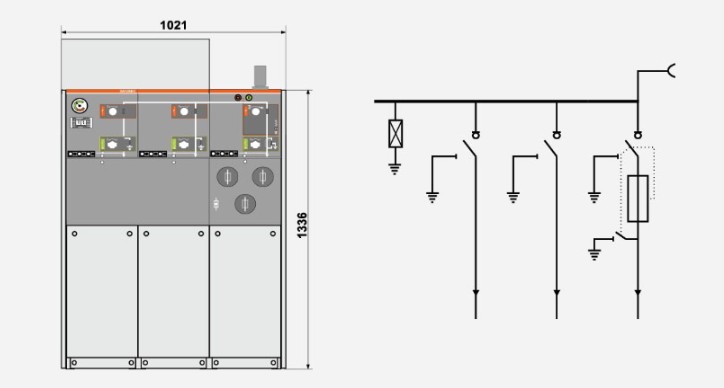

● Sxem nümunəsi

◆ Sxem 1 SA+CCF+

 Avtobusda ildırım mühafizə qurğusunu quraşdırın və onu genişləndirmək üçün buraxın.

 Qeyd: Kommutatorların sayı 3-dən az olmamalıdır.

◆ Sxem 2 CCF+

Gələn xəttə ildırım mühafizə qurğusunu quraşdırın və genişlənməni ehtiyatda saxlayın.

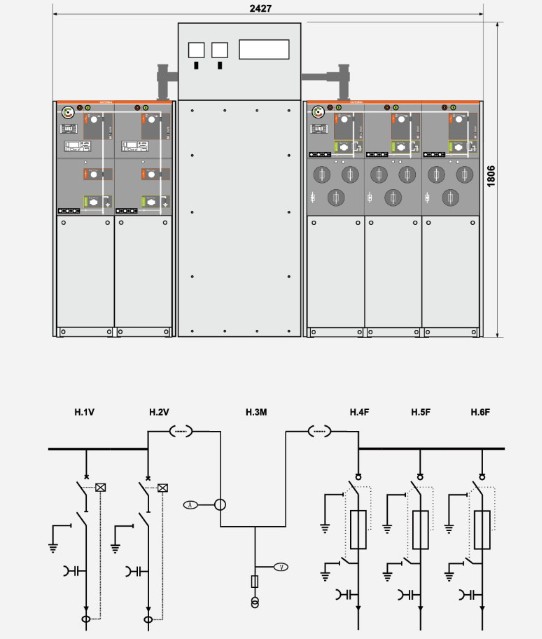

◆ Sxem 3  W+M+FFF

HV tərəfinin hesablanması

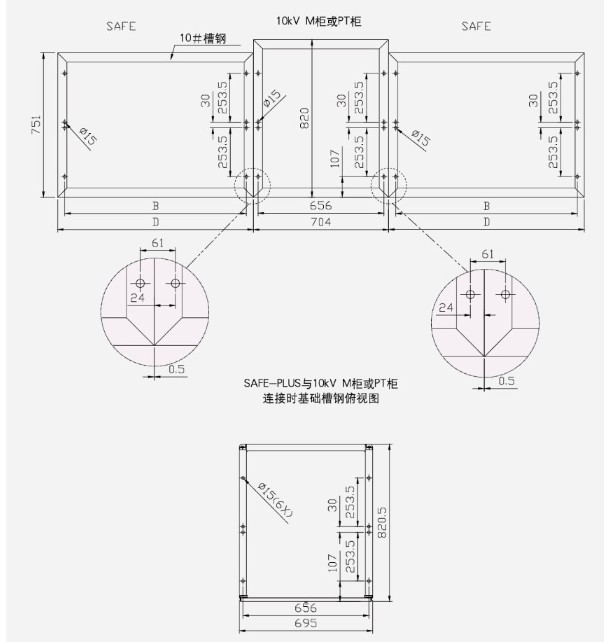

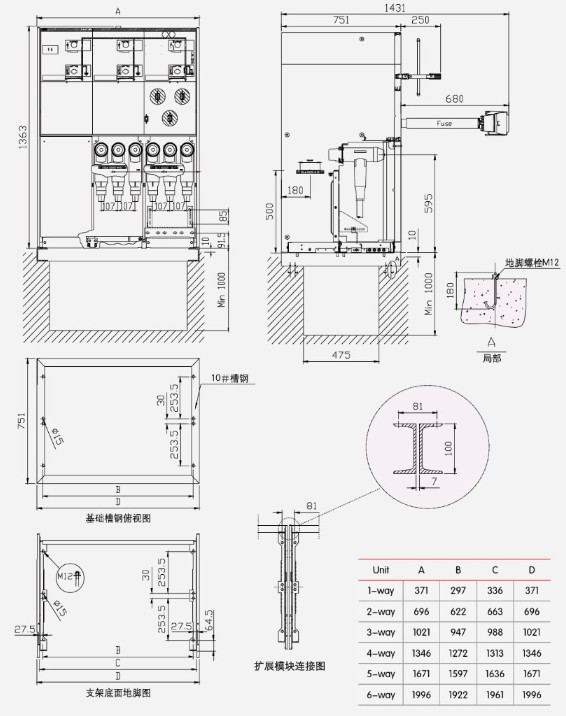

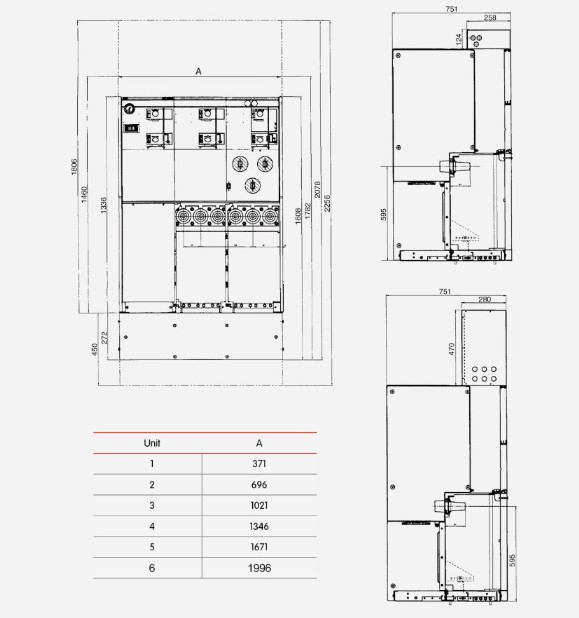

● KXRM6-12 Kombinə Növ GIS Şkafının struktur və ölçü cədvəlləri
