Ətraf mühitə uyğun halqa əsas vahidi

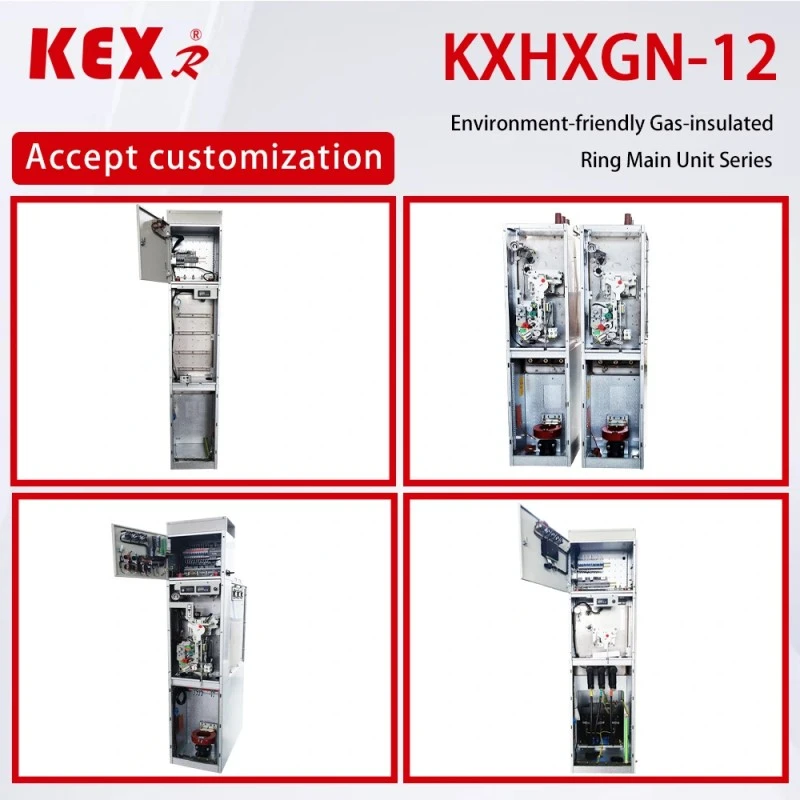

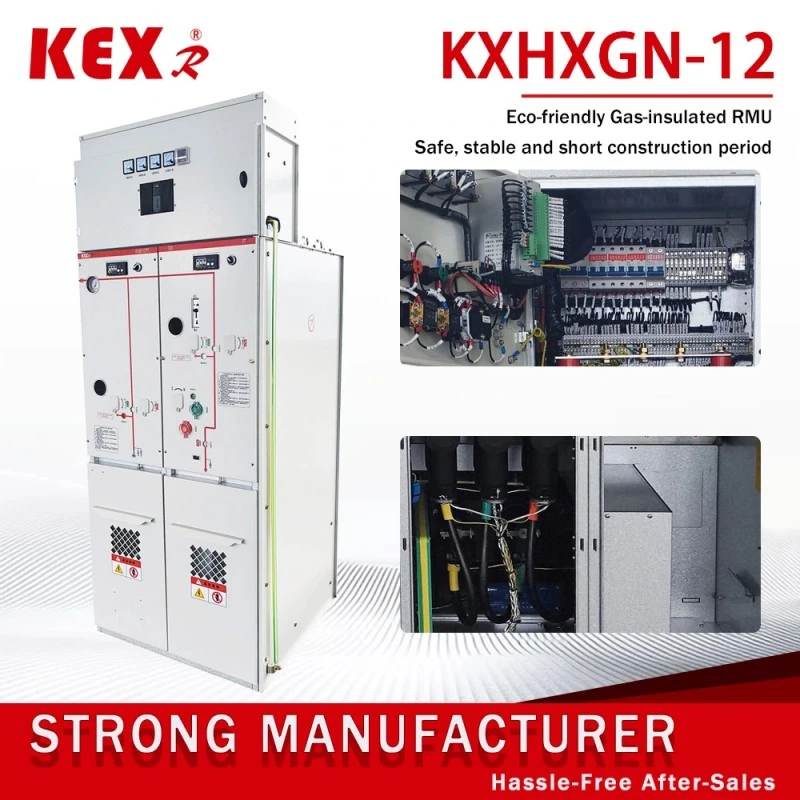

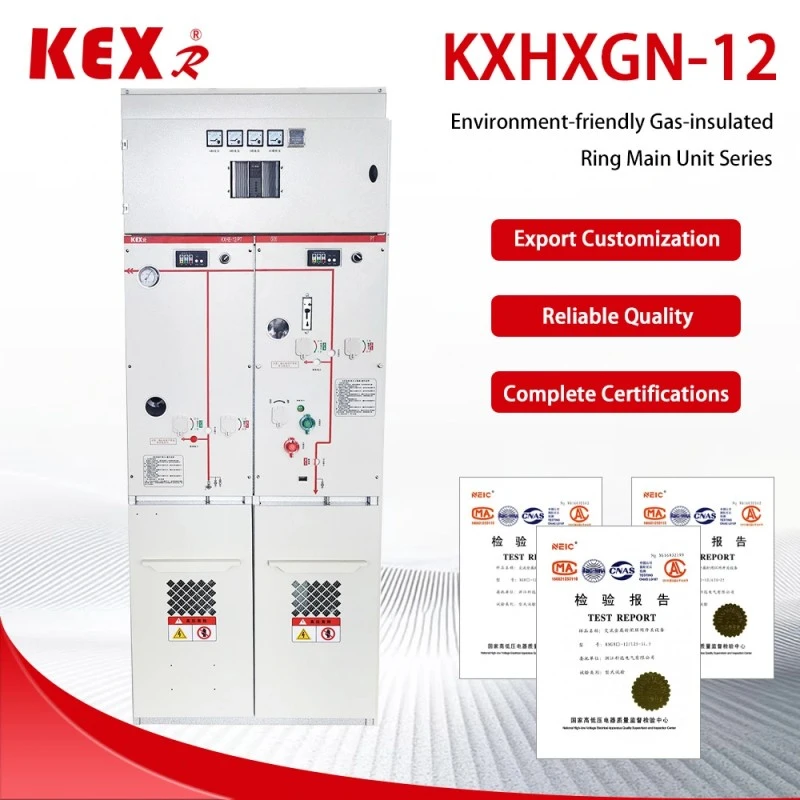

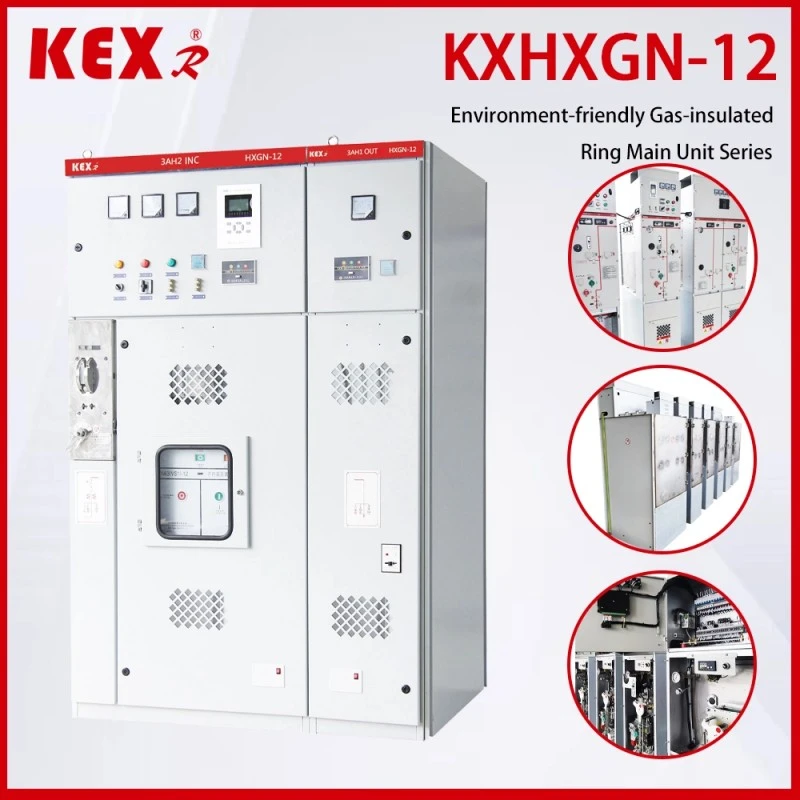

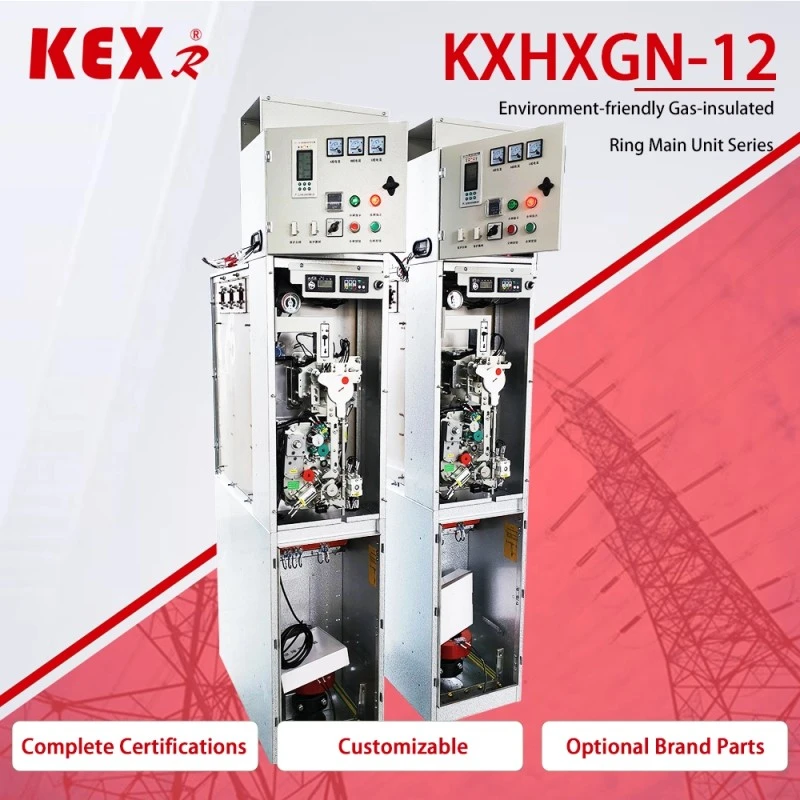

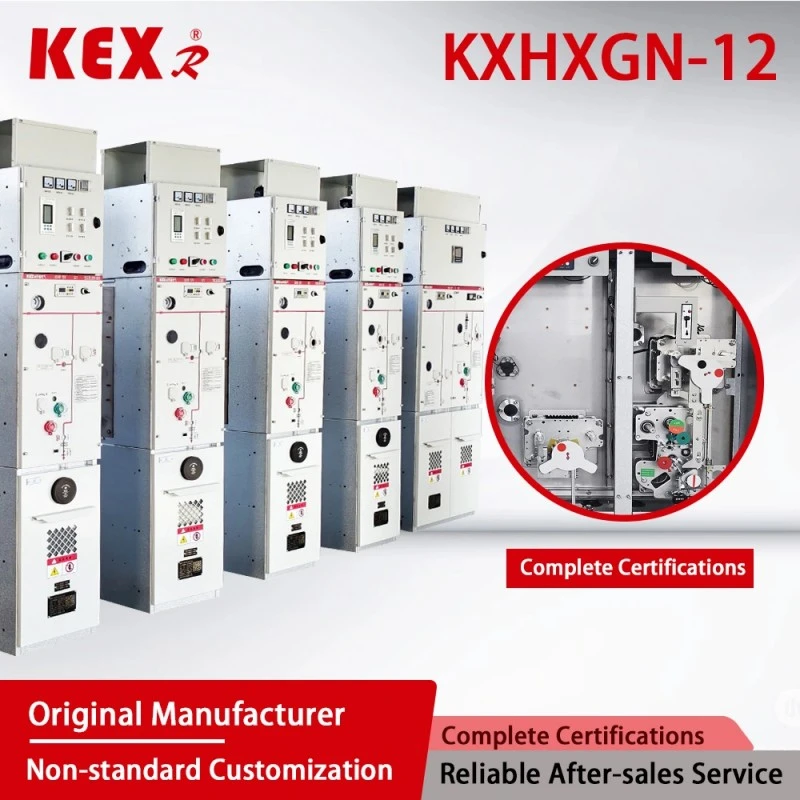

Çində elektrik ötürücü və paylayıcı avadanlıq təchizatçısı olan KEXR tərəfindən istehsal olunan KXHXGN-12 tipli Ətraf mühitə uyğun halqa əsas bloku, həlqəli şəbəkənin enerji təchizatı, terminalların elektrik təchizatı və kiçik miqyaslı paylayıcı şəbəkələrin bağlanması üçün uyğun olan izolyasiya mühiti kimi ətraf mühiti mühafizə qazı (quru hava, azot və ya qarışıq qaz kimi) olan 12 kV-luq qaz izolyasiyalı halqalı şəbəkə şkafıdır.
Model: KXHXGN-12
Brend: KEXR

Sorğu göndərin

Məhsul təsviri

● Ətraf mühitə uyğun halqa əsas bölməsinin əsas xüsusiyyəti

(1) Ətraf mühitin mühafizəsi üstünlükləri

◆Sərbəst SF qazı: Ətraf mühitə uyğun halqa əsas bloku quru hava, azot və ya yeni ətraf mühiti mühafizə qazı (məsələn, G, Air Plus® və s.) qəbul edir ki, bu da Aİ F-Qaz qaydalarına və Çinin "ikiqat karbon" siyasətinə uyğundur.

◆Aşağı karbon emissiyası: SF halqalı şəbəkə şkafı ilə müqayisədə GWP (Qlobal İstiləşmə Potensialı) sıfıra yaxınlaşır.

(2) Struktur dizayn

◆Modul dizayn: Daxil olan xəttin, gedən xəttin, ölçmə və PT-nin Ətraf mühitə uyğun halqa əsas bloku genişləndirilə bilər.

◆Qapalı struktur: Ətraf mühitə uyğun halqa əsas blokunun qorunma səviyyəsi IP67-yə çatır, toz keçirməz, nəmə və kondensasiyaya davamlıdır, sərt mühit üçün uyğundur.

◆Yığcam ölçü: o, AIS ring şəbəkə şkafından daha çox yerə qənaət edir və ənənəvi SF₆ GIS-dən daha ekoloji cəhətdən təmizdir.

(3) Ağıllı seçimlər

Ağıllı monitorinq (məsələn, DTU, onlayn temperaturun ölçülməsi, qismən boşalmanın monitorinqi və s.) Əşyaların İnternetinə (IoT) çıxışı dəstəkləmək və uzaqdan əməliyyat və texniki xidmətin həyata keçirilməsi üçün seçilə bilər.

● Ətraf mühitə uyğun halqa əsas qurğunun Texniki Parametrləri

◆ Dövrə açarı Şkafı

Maddə				Vahid	Data
Nominal Gərginlik				KV	12
Nominal Tezlik				HZ	50
Nominal izolyasiya səviyyəsi	1Min iş tezliyinə dözümlülük Gərginlik		Qrupa, fazadan fazaya	KV	42
			Fasilə		48
	İşıqlandırma impulsuna tab gətirmə gərginliyi（pik）		Qrupa, fazadan fazaya	KV	75
			Fasilə		85
	1 dəqiqəlik güc tezliyi köməkçi/nəzarət dövrəsinin gərginliyinə (torpaqdan)			KV	2
Nominal cərəyan				A	630
Nominal qısa müddətli dayanıqlı cərəyan（virtual dəyər）			Əsas dövrə/Torpaqlama açarı	kA	25/4s
			Torpaqlama dövrəsi	kA	21.7/4s
Nominal pik cərəyana tab gətirir			Əsas dövrə/Torpaqlama açarı	kA	63
			Torpaqlama dövrəsi	kA	54.5
Nominal qısa qapanma cərəyanı və vaxt				kA/Vaxt	25/30
Nominal qısa qapanma cərəyanı (pik)				kA	63
Nominal kabel doldurma cərəyanı				A	25
Açarın nominal işləmə ardıcıllığı O-0.3s-CO-180s-CO
Mexanik həyat		Kesici / Ayırıcı		Vaxt	10000/3000
IP dərəcəsi		Bağlı qutu			IP67
		Açar qutu qabığı			IP4X
Qaz təzyiqi		Nominal qaz doldurma səviyyəsi (20 ℃, ölçmə təzyiqi)		Mpa	0.02
		Nominal qazın minimum işləmə səviyyəsi (20 ℃, ölçmə təzyiqi)		Mpa	0
Sızdırmazlıq performansı,		İllik sızma dərəcəsi		%/İl	≤0,05

◆Dəyişdirici şkafı yükləyin

Maddə			Vahid	Data
Nominal Gərginlik			KV	12
Nominal Tezlik			HZ	50
Nominal izolyasiya səviyyəsi	1Min iş tezliyinə dözümlülük Gərginlik		KV

	İşıqlandırma impulsuna tab gətirmə gərginliyi（pik）		KV

	1 dəqiqəlik güc tezliyi köməkçi/nəzarət dövrəsinin gərginliyinə (torpaqdan)		KV	2
Nominal cərəyan			A	630
Nominal qısa müddətli dayanıqlı cərəyan（virtual dəyər）		Əsas dövrə/Torpaqlama açarı	KA	25/4s
		Torpaqlama dövrəsi	KA	21.7/4s
Nominal pik cərəyana tab gətirir		Əsas dövrə/Torpaqlama açarı	KA	63
		Torpaqlama dövrəsi	KA	54.5
Nominal qısa qapanma cərəyanı (pik)		Yük açarı/Torpaqlama açarı	KA	63
Nominal aktiv yük kəsici cərəyan			A	630
Nominal qapalı dövrə kəsici cərəyan			A	630
5% Nominal aktiv yük kəsici cərəyan			A	31.5
Nominal kabel doldurma cərəyanı			A	10
Nominal aktiv yükün fasilə müddəti			Vaxt	100
Torpaq çatışmazlığı cərəyanının qırılması			A/Vaxt	31.5/10
Xətlərin və kabellərin doldurulma cərəyanı torpaq xətası şərti ilə kəsilir.			A/Vaxt	17.4/10
Mexanik həyat	Kesici / Ayırıcı		A/Vaxt	10000/3000
IP dərəcəsi	Bağlı qutu			IP67
	Açar qutu qabığı			IP4X
Qaz təzyiqi	Nominal qaz doldurma səviyyəsi (20 ℃, ölçmə təzyiqi)		Mpa	0.02
	Nominal qazın minimum işləmə səviyyəsi (20 ℃, ölçmə təzyiqi)		Mpa	0
Sızdırmazlıq performansı,	İllik sızma dərəcəsi		%/İl	≤0,05

● Ətraf mühitə uyğun halqa əsas blokunun tətbiq standartı

◆ Yüksək gərginlikli keçid və idarəetmə qurğuları üçün GB/T 1022 standartlarının ümumi texniki tələbləri.

◆ GB/T39063640.5kV AC metal qapalı keçid qurğusu və idarəetmə avadanlığı.

◆ GB/T1985 Yüksək gərginlikli AC izolyasiya açarı və torpaqlama açarı

◆ GB/T38043.6-40.5kV AC yüksək gərginlikli yük açarı

◆ GB/T1984 Yüksək gərginlikli AC dövrə açarı

◆ Qabı qoruma səviyyəsinin GB/T4208 IP kodu

◆ GB/T7354 Qismən Boşalma Ölçüsü

◆ GB/T311.1 İzolyasiya koordinasiyası Hissə 1: Tərif, prinsiplər və qaydalar

● Ətraf mühitə uyğun halqa əsas blokunun şərtlərindən istifadə

◆ Maksimum temperatur: +45 dərəcə Selsi;

◆ Minimum temperatur: -25 dərəcə Selsi;

◆ Maksimum temperatur: (orta 24 saat) +35 dərəcə Selsi;

◆ Maksimum orta nisbi rütubət (24 saat 1: ≤ 95%; Hündürlük: ≤ 1500m; Seysmik tutum: 8 dərəcə;

◆ Müdafiə dərəcəsi: yüklənmiş gövdə möhürü IP67, şkaf qabığı IP4x；

◆ Ətrafdakı hava aşındırıcı yanan qaz və su buxarı ilə aşkar şəkildə çirklənməməlidir.

◆ Tez-tez şiddətli vibrasiya yeri yoxdur və sərt hissələrin altında sərtlik dizaynı bütün növ tələblərə cavab verir.

◆ O, GB/T3906-dan kənar normal ətraf mühit şəraitində istifadə edildikdə, istifadəçi KEXR ilə danışıqlar aparmalıdır.

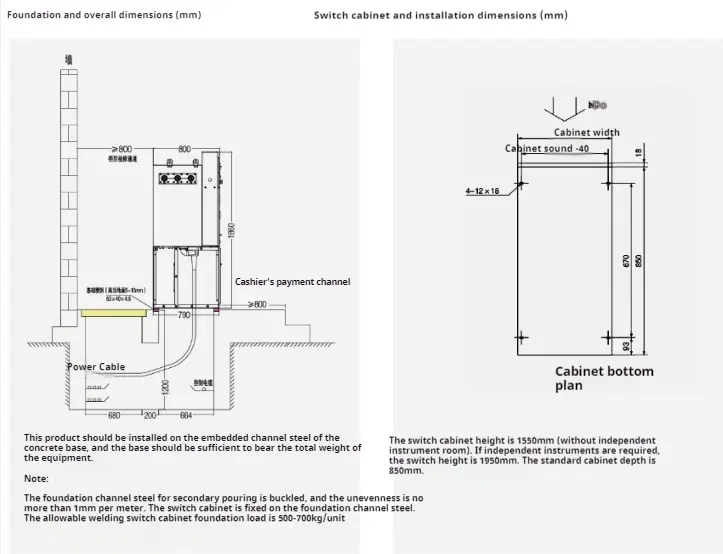

● Quraşdırma təlimatları

Environment Friendly Ring Main Unit
