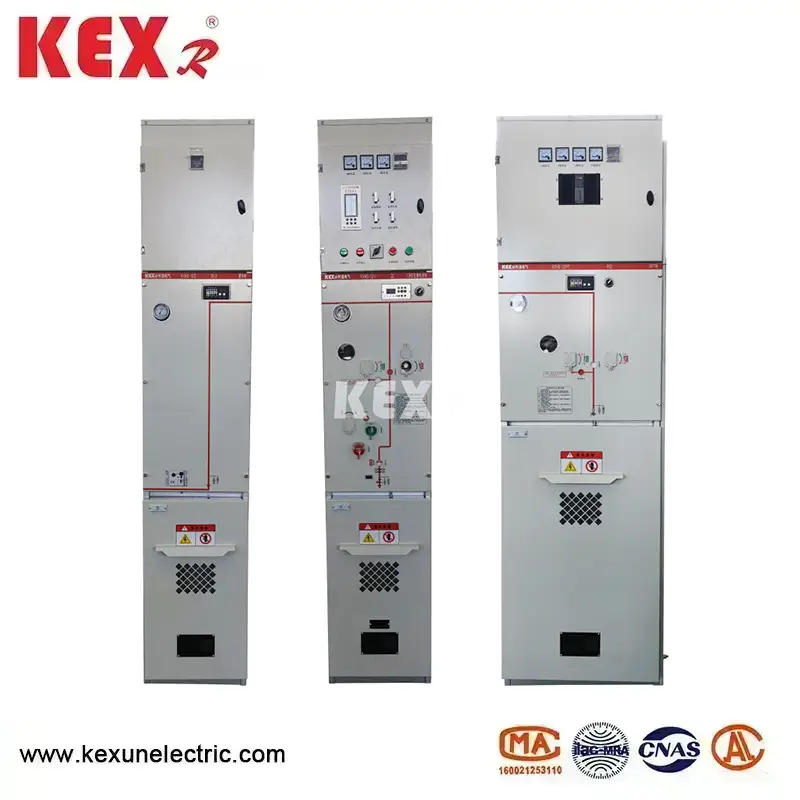

Ətraf mühitə uyğun qaz izolyasiyası üçün şkaf
Çin zavodu Kexun Electric Co., Ltd tərəfindən istehsal olunan Ətraf Mühit üçün Dost Qaz İzolyasiya Şkafı sadə quruluş, çevik əməliyyat, etibarlı kilidləmə və rahat quraşdırma xüsusiyyətlərinə malikdir və xüsusilə şəhər yaşayış məntəqələrində, kiçik ikincil yarımstansiyalarda, keçid stansiyalarında, kabel filialı qutusunda, qutu tipli yarımstansiyalarda, sənaye və külək istehsal müəssisələrində, ticarət mərkəzlərində enerji paylanması üçün uygundur. xəstəxanalar, stadionlar, dəmir yolları, tunellər və digər yerlər.
Model: KXHB-12
Brend: KEXR
Model: KXHB-12
Brend: KEXR

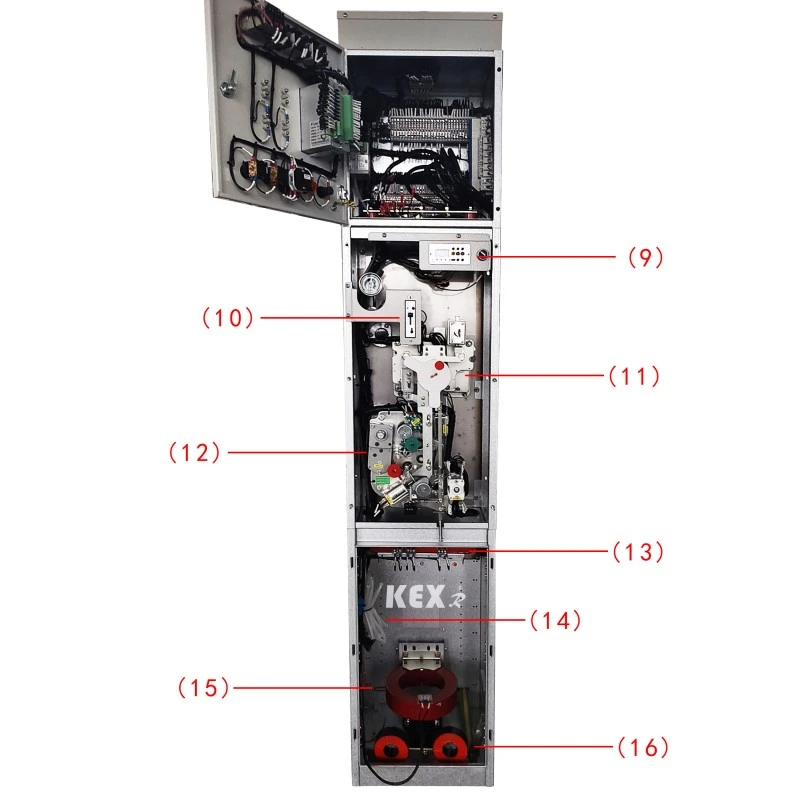

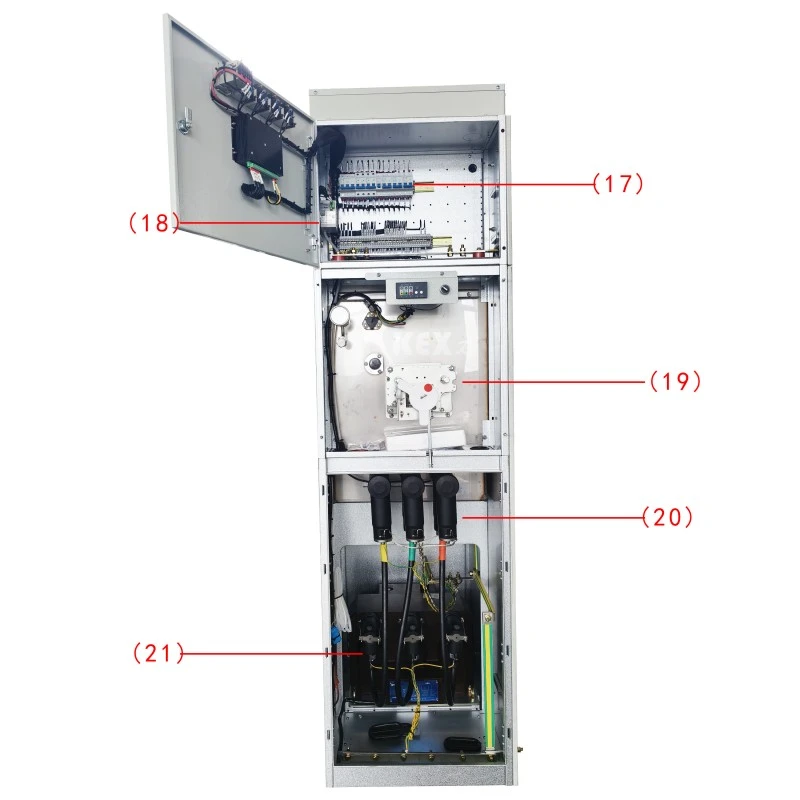

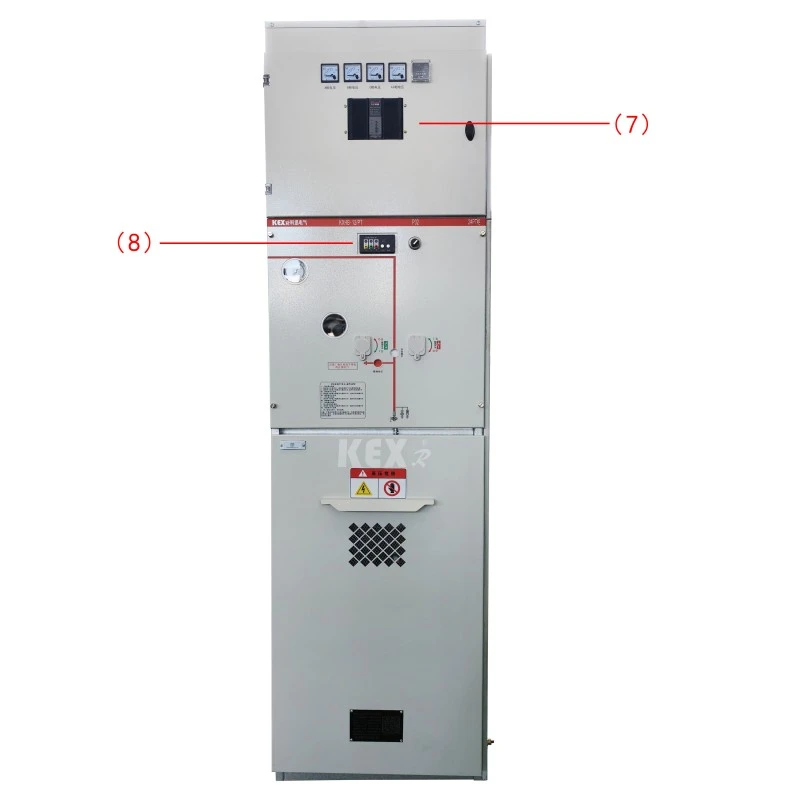

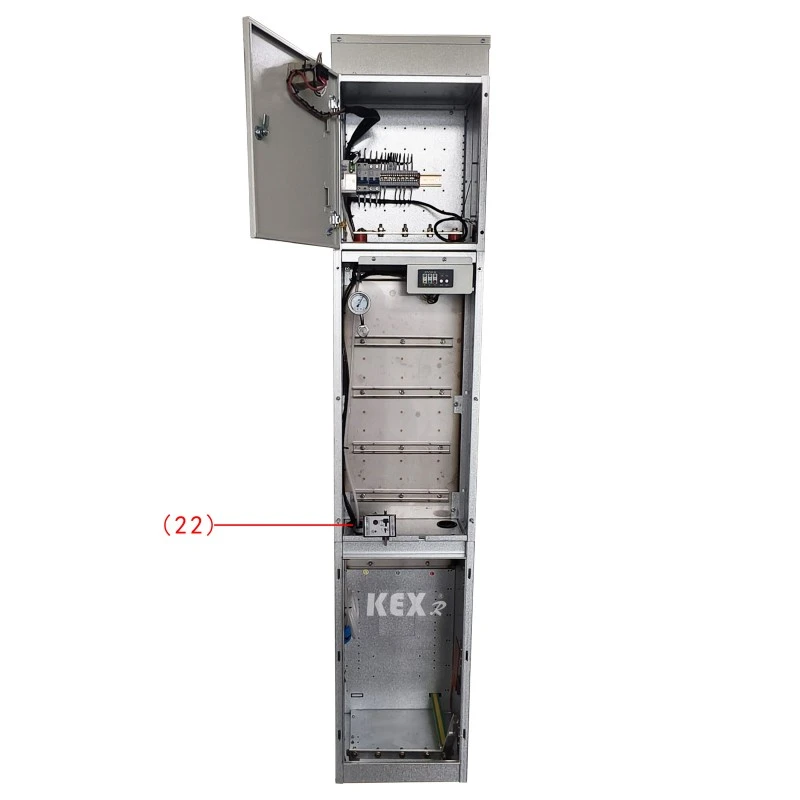

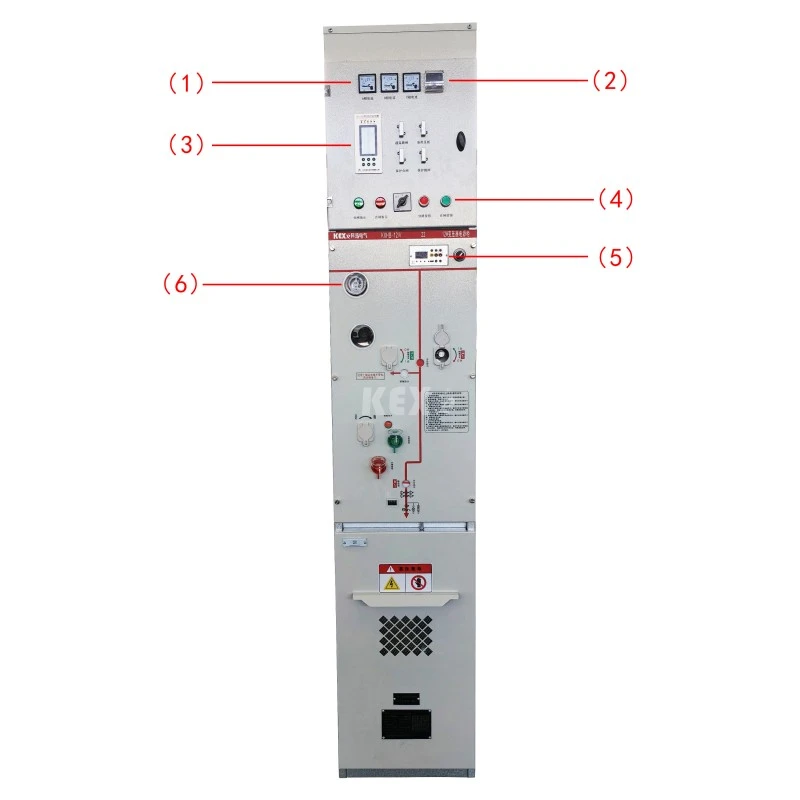

● Komponentlər

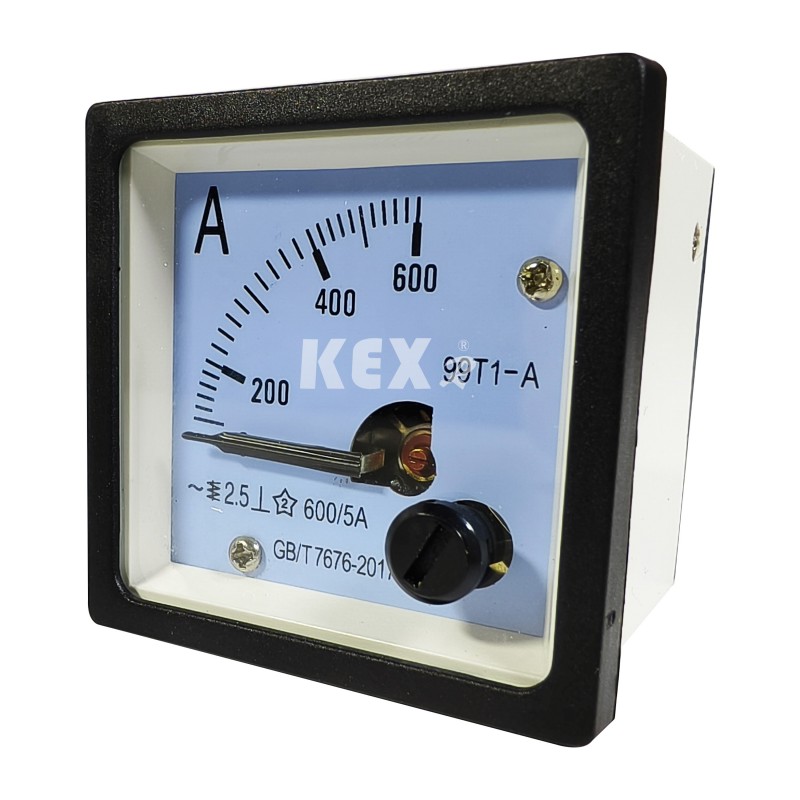

1.Ampermetr

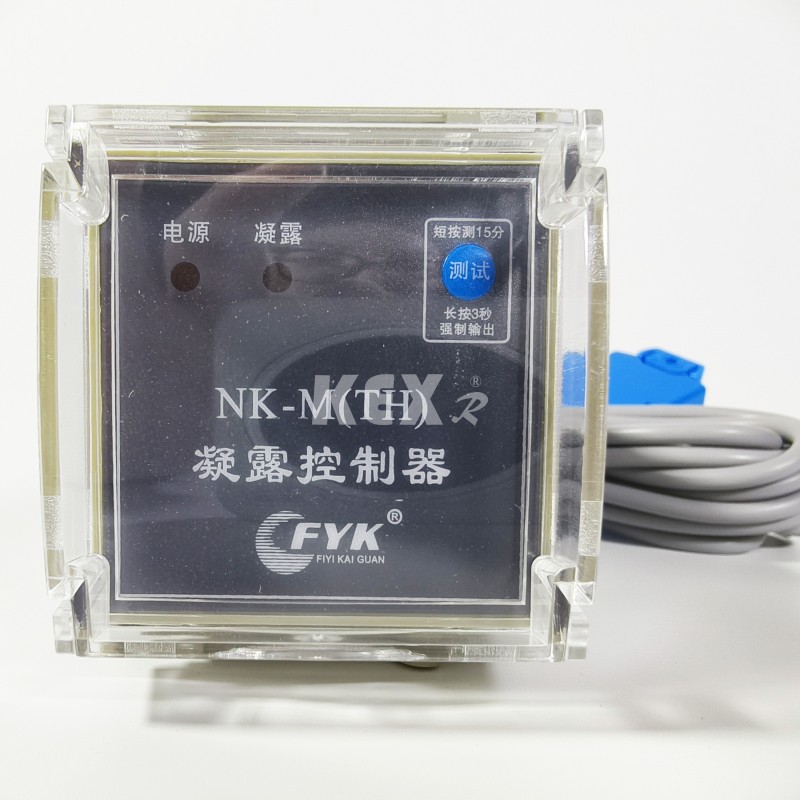

2.Kondensasiya tənzimləyicisi

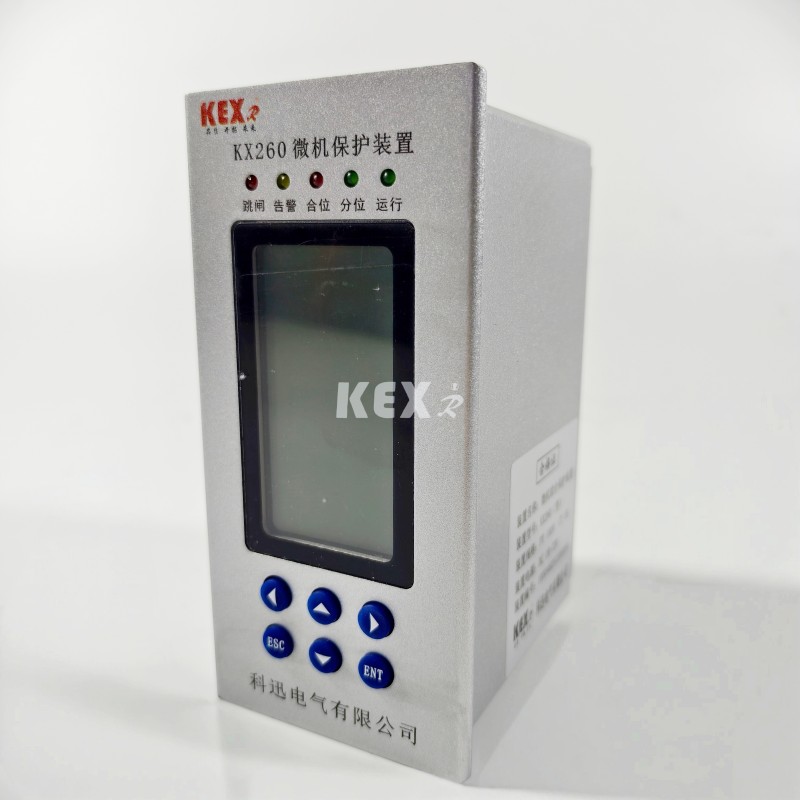

3.Mikrokompüterdən qorunma qurğusu

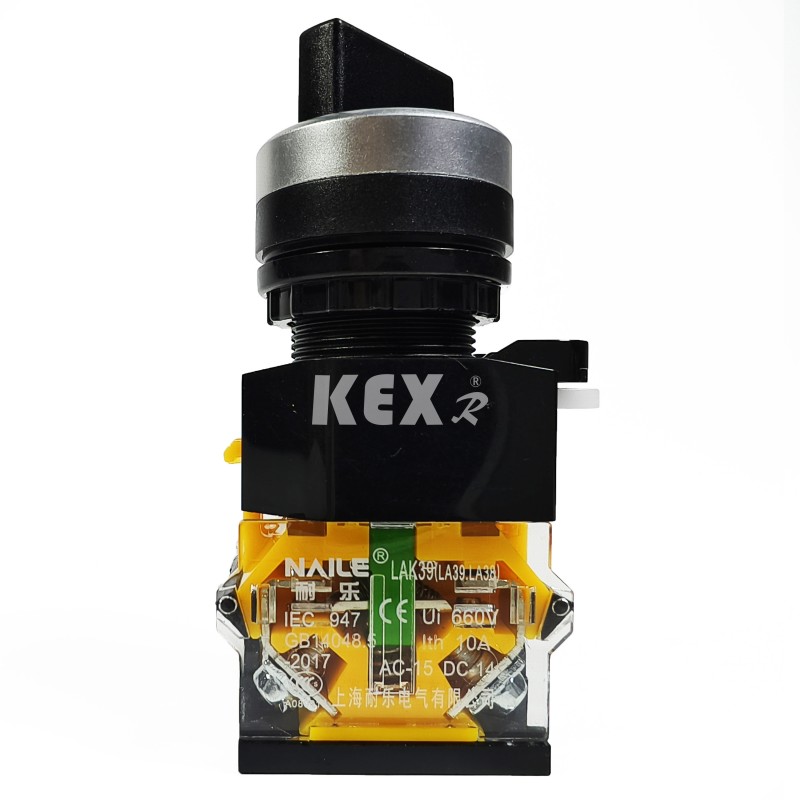

4. Düymə

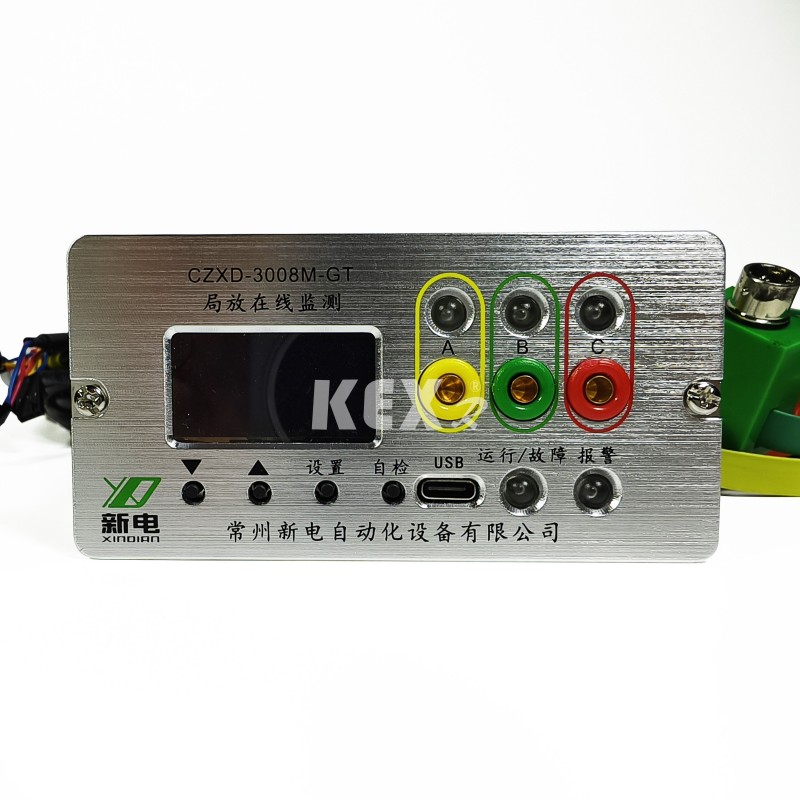

5. Qismən boşalma detektoru

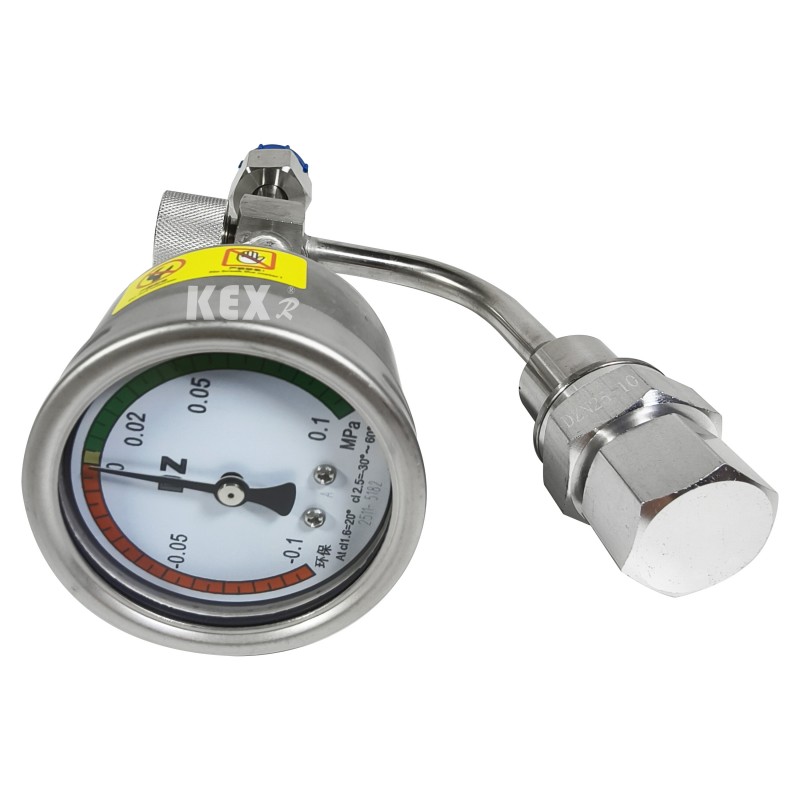

6. Barometr

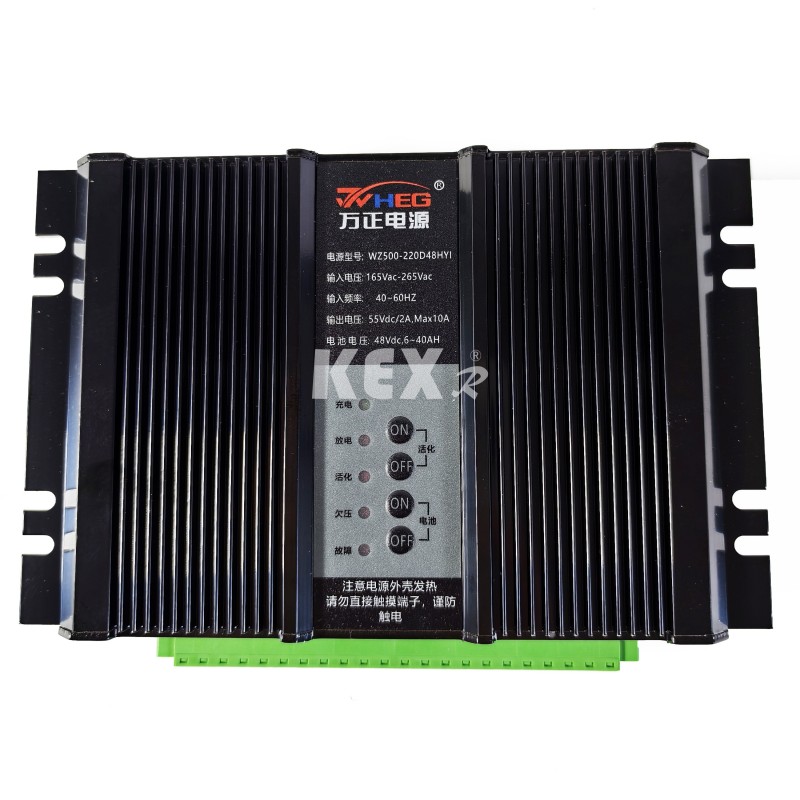

7. Enerji təchizatı
8. Doldurulmuş displey

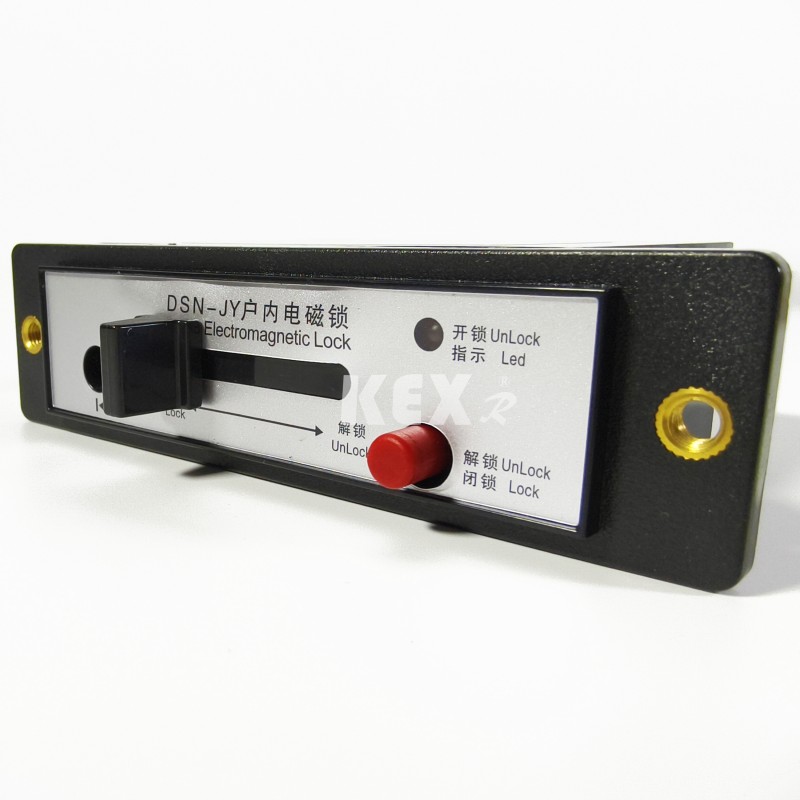

10. Elektromaqnit kilidi

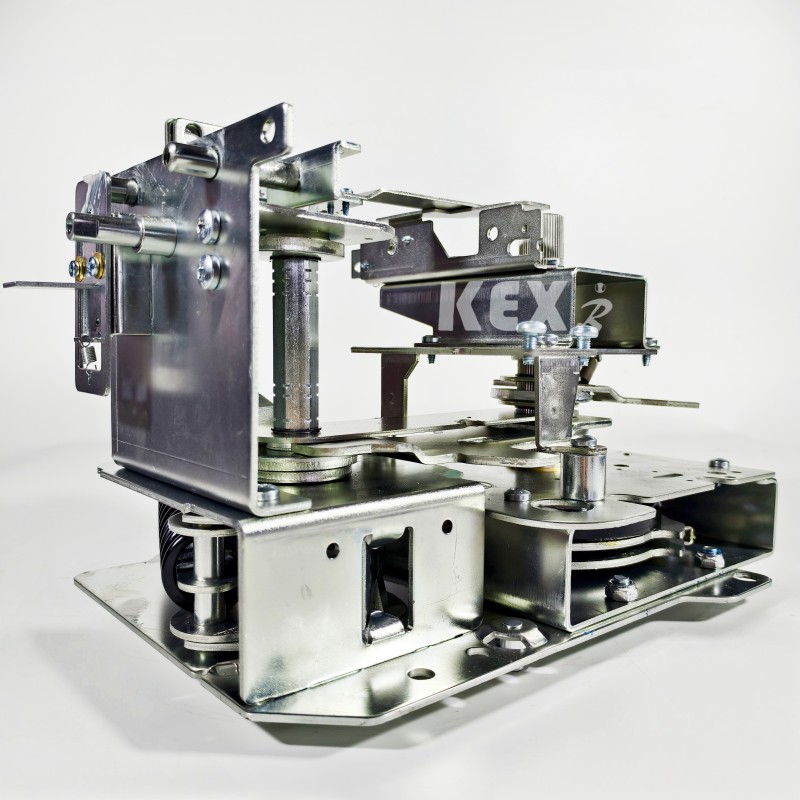

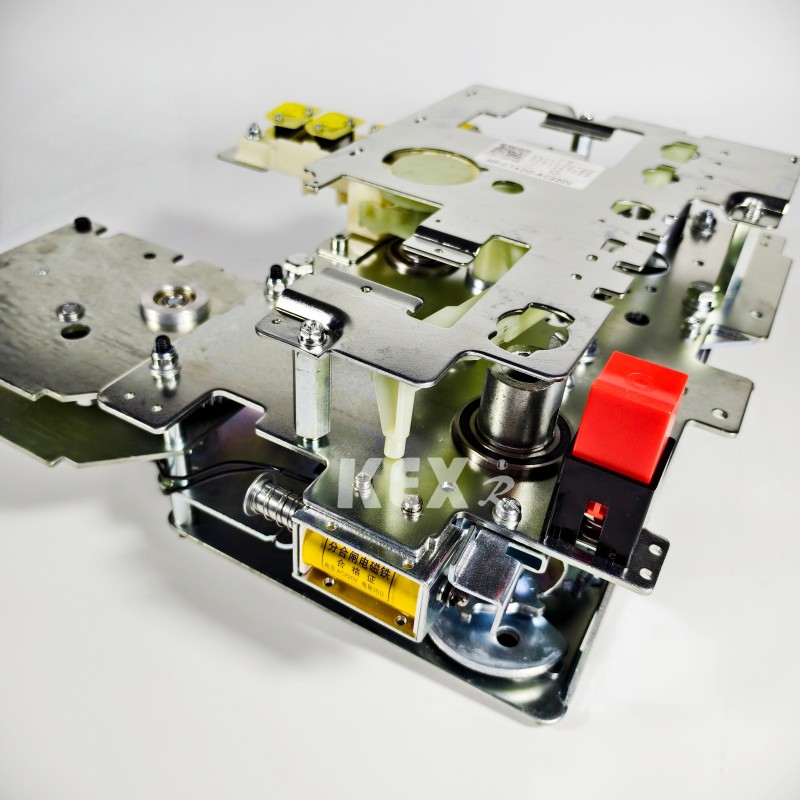

11. Əllə işləmə mexanizmi
12. Elektriklə işləmə mexanizmi

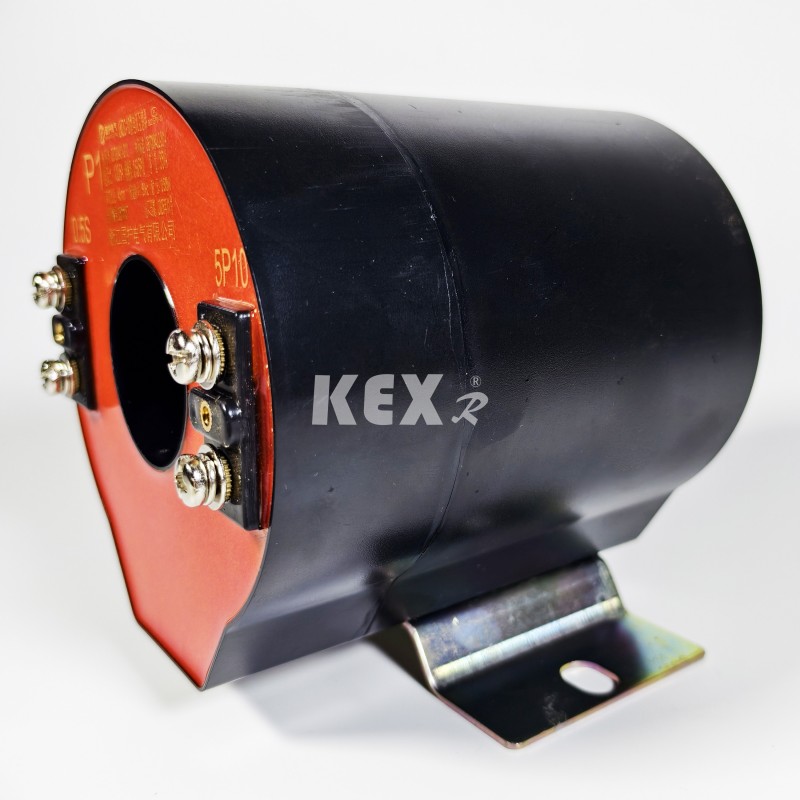

16. CT

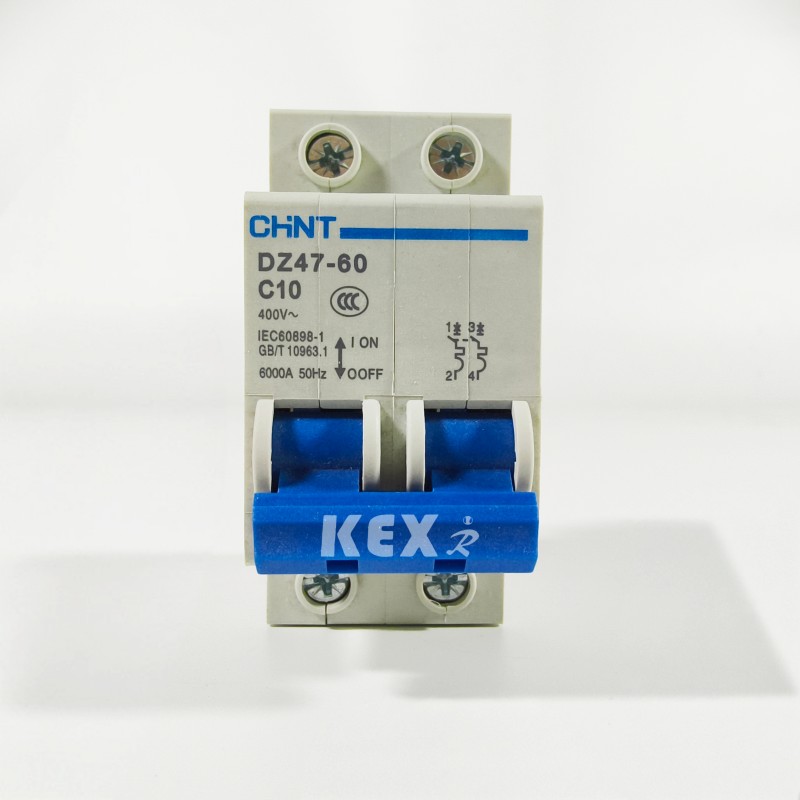

17.MCB

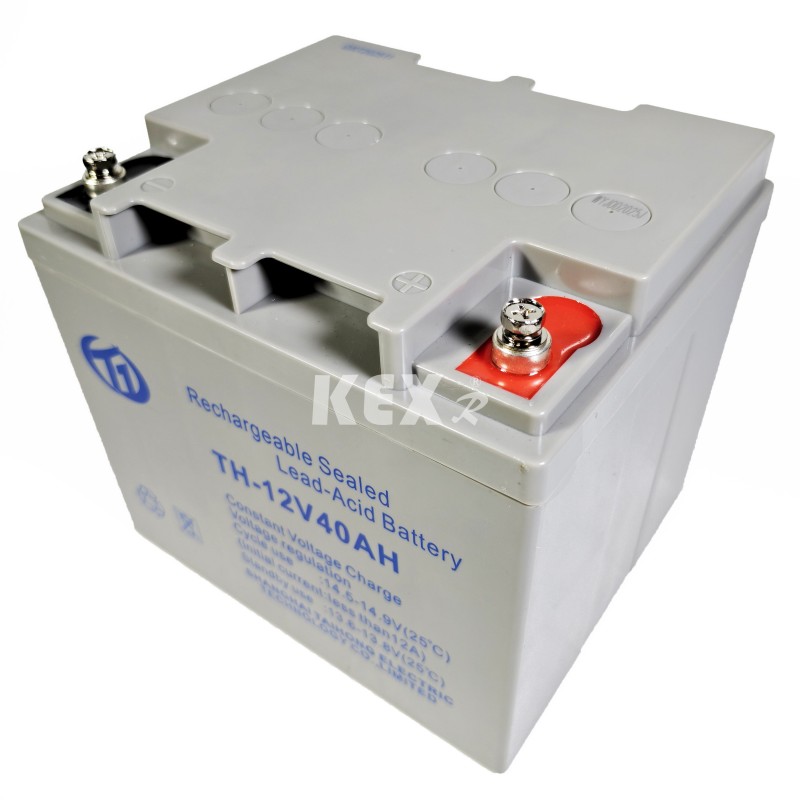

18.saxlama batareyası

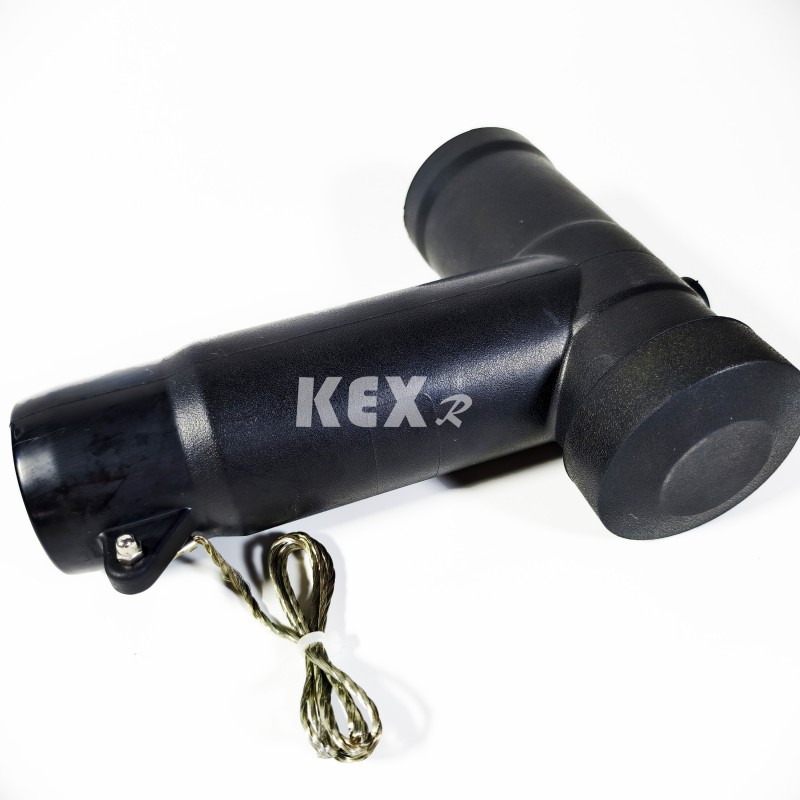

20. Kabel fiş
● İstifadə şərtləri
◆ Temperatur: -25~45℃
◆ Maksimum gündəlik temperatur: 35℃
◆ IP dərəcəsi: Şarj edilmiş gövdə möhürü IP67, şkaf qabığı IP4x
◆Ətraf mühitə uyğun qaz izolyatorlu paylayıcı şkafın ətraf havası aşındırıcı yanan qaz və su buxarı ilə açıq şəkildə çirklənməməlidir.
◆ Tez-tez şiddətli vibrasiya yeri yoxdur və sərt hissələrin altında sərtlik dizaynı müxtəlif tələblərə cavab verir.
● Standartlar
KXHB-12 tipli ekoloji cəhətdən təmiz qaz izolyasiyası şkafı aşağıdakı standartlara cavab verir
◆Yüksək gərginlikli keçid və idarəetmə qurğuları üçün GB/T 1022 standartlarının ümumi texniki tələbləri. ◆ GB/T39063640.5kV AC metal qapalı keçid qurğusu və idarəetmə avadanlığı.
◆ GB/T1985 Yüksək gərginlikli AC izolyasiya açarı və torpaqlama açarı
◆ GB/T38043.6-40.5kV AC yüksək gərginlikli yük açarı
◆ GB/T1984 Yüksək gərginlikli AC dövrə açarı
◆ Qabığın qorunması səviyyəsinin GB/T4208 IP kodu
◆ GB/T7354 Qismən Boşalma Ölçüsü
◆ GB/T311.1 İzolyasiya koordinasiyası Hissə 1: Tərif, prinsiplər və qaydalar
●Ekoloji cəhətdən təmiz qaz izolyasiyalı paylayıcı şkafın texniki parametrlər cədvəli
◆ Elektrik açarı şkafı
|
Maddə |
Vahid |
Data |
|||
|
Nominal Gərginlik |
KV |
12 |
|||
|
Nominal Tezlik |
HZ |
50 |
|||
|
Nominal izolyasiya səviyyəsi |
1Min iş tezliyinə dözümlülük Gərginlik |
Qrupa, fazadan fazaya |
KV |
42 |
|
|
Fasilə |
48 |
||||
|
İşıqlandırma impulsuna tab gətirmə gərginliyi（pik） |
Qrupa, fazadan fazaya |
KV |
75 |
||
|
Fasilə |
85 |
||||
|
1 dəqiqəlik güc tezliyi köməkçi/nəzarət dövrəsinin gərginliyinə (torpaqdan) |
KV |
2 |
|||
|
Nominal cərəyan |
A |
630 |
|||
|
Nominal qısa müddətli dayanıqlı cərəyan（virtual dəyər） |
Əsas dövrə/Torpaqlama açarı |
kA |
25/4s |
||
|
Torpaqlama dövrəsi |
kA |
21.7/4s |
|||
|
Nominal pik cərəyana tab gətirir |
Əsas dövrə/Torpaqlama açarı |
kA |
63 |
||
|
Torpaqlama dövrəsi |
kA |
54.5 |
|||
|
Nominal qısa qapanma cərəyanı və vaxt |
kA/Vaxt |
25/30 |
|||
|
Nominal qısa qapanma cərəyanı (pik) |
kA |
63 |
|||
|
Nominal kabel doldurma cərəyanı |
A |
25 |
|||
|
O-0.3s-CO-180s-CO açarının nominal işləmə ardıcıllığı |
|
|
|||
|
Mexanik həyat |
Kesici / Ayırıcı |
Vaxt |
10000/3000 |
||
|
IP dərəcəsi |
Bağlı qutu |
|
IP67 |
||
|
Kommutator qabığı |
|
IP4X |
|||
|
Qaz gərginliyi |
Nominal qaz doldurma səviyyəsi (20 ℃, ölçmə gərginliyi) |
Mpa |
0.02 |
||
|
Nominal qaz Min funksiya səviyyəsi (20 ℃, ölçmə gərginliyi) |
Mpa |
0 |
|||
|
Sızdırmazlıq performansı, |
İllik sızma dərəcəsi |
%/İl |
≤0,05 |
||
◆Dəyişdirici şkafı yükləyin
|
Maddə |
Vahid |
Data |
|||
|
Nominal Gərginlik |
KV |
12 |
|||
|
Nominal Tezlik |
HZ |
50 |
|||
|
Nominal izolyasiya səviyyəsi |
1Min iş tezliyinə dözümlülük Gərginlik |
|
KV
|
|
|
|
|
|
||||
|
İşıqlandırma impulsuna tab gətirmə gərginliyi（pik） |
|
KV
|
|
||
|
|
|
||||
|
1 dəqiqəlik güc tezliyi köməkçi/nəzarət dövrəsinin gərginliyinə (torpaqdan) |
KV |
2 |
|||
|
Nominal cərəyan |
A |
630 |
|||
|
Nominal qısa müddətli dayanıqlı cərəyan（virtual dəyər） |
Əsas dövrə/Torpaqlama açarı |
KA |
25/4s |
||
|
Torpaqlama dövrəsi |
KA |
21.7/4s |
|||
|
Nominal pik cərəyana tab gətirir |
Əsas dövrə/Torpaqlama açarı |
KA |
63 |
||
|
Torpaqlama dövrəsi |
KA |
54.5 |
|||
|
Nominal qısa qapanma cərəyanı (pik) |
Yük açarı/Torpaqlama açarı |
KA |
63 |
||
|
Nominal aktiv yük kəsici cərəyan |
A |
630 |
|||
|
Nominal qapalı dövrə kəsici cərəyan |
A |
630 |
|||
|
5% Nominal aktiv yük kəsici cərəyan |
A |
31.5 |
|||
|
Nominal kabel doldurma cərəyanı |
A |
10 |
|||
|
Nominal aktiv yükün fasilə müddəti |
Vaxt |
100 |
|||
|
Torpaq çatışmazlığı cərəyanının qırılması |
A/Vaxt |
31.5/10 |
|||
|
Xətlərin və kabellərin doldurulma cərəyanı torpaq xətası şərti ilə kəsilir. |
A/Vaxt |
17.4/10 |
|||
|
Mexanik həyat |
Kesici / Ayırıcı |
A/Vaxt |
10000/3000 |
||
|
IP dərəcəsi |
Bağlı qutu |
|
IP67 |
||
|
Kommutator qabığı |
|
IP4X |
|||
|
Qaz gərginliyi |
Nominal qaz doldurma səviyyəsi (20 ℃, ölçmə gərginliyi) |
Mpa |
0.02 |
||
|
Nominal qaz Min funksiya səviyyəsi (20 ℃, ölçmə gərginliyi) |
Mpa |
0 |
|||
|
Sızdırmazlıq performansı, |
İllik sızma dərəcəsi |
%/İl |
≤0,05 |
||

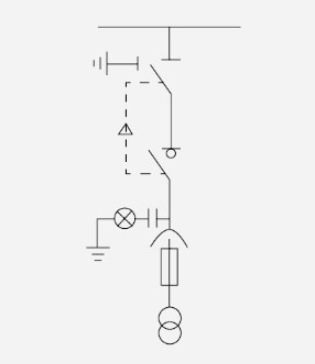

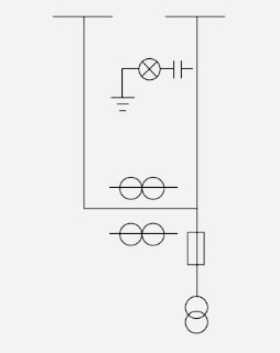

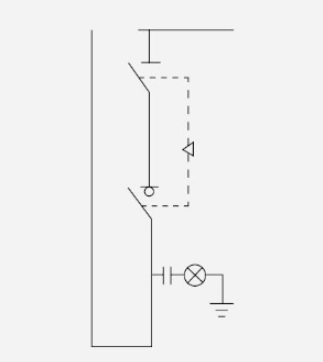

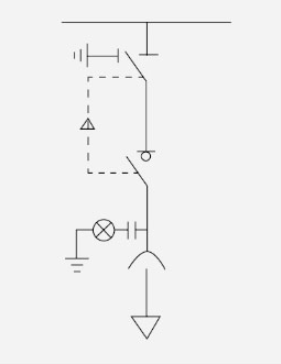

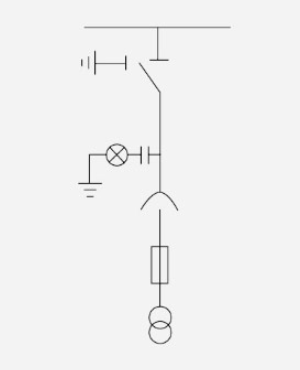

● Şkafın konfiqurasiya sxemi
○ Sxem 1
CL650 mm
◆Əsas aksesuarlar
▶Yük açarı
▶İki stansiyalı izolyasiya açarı

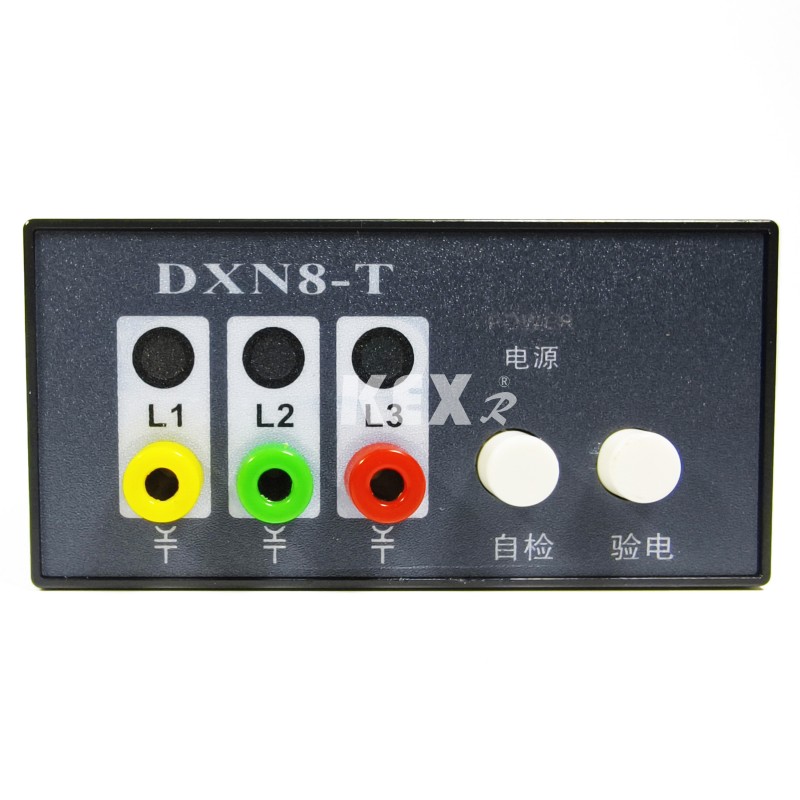

▶Canlı ekran sayğacı
▶Standart Busbar
▶İşləmə tutacağı
▶Busbar ilə əlaqə saxlayın
◇optional aksesuarlar
▶Elektriklə işləmə mexanizmi
▶Rəqəmsal ekran aləti
▶DC enerji təchizatı elektromaqnit kilidi göstərici aləti
▶İkidə üç mexaniki bloklama
▶Aşağı gərginlik kamerasının on-line monitorinqi
▶Rəqəmsal ekran aləti
▶Passiv qorunma
▶Yüksək oturacaq
▶Düzləşdirici modul
▶Aşağı gərginlik kamerası
▶İkisi birdə mexaniki kilidləmə ildırım mühafizəçisi
▶DC enerji təchizatı (12h-24Ah) göstərici aləti elektromaqnit kilidi qaldırıcı oturacaq
PTC 500 mm
◆Əsas aksesuarlar
▶Yük açarı
▶Üç stansiyalı ayırıcı canlı ekran standart avtobus işləyir
▶Gərginlik transformatorunun tutacağı
▶PT əridilmiş boru
▶Dirsək kabel fişi (kabel daxil olmaqla)
◇optional aksesuarlar
▶Elektriklə işləmə mexanizmi
▶Rəqəmsal ekran aləti
▶DC enerji təchizatı elektromaqnit kilidi göstərici aləti
▶İkidə üç mexaniki kilidləmə tənzimləyicinin onlayn monitorinqi
▶Aşağı gərginlik kamerası
▶Rəqəmsal ekran aləti
▶Passiv qorunma
▶Oturacaqların qaldırıcı düzəldici modulu
▶Aşağı gərginlik kamerası
▶İkisi bir yerdə mexaniki kilidləmə qabı
▶DC enerji təchizatı (12h-24Ah) göstərici aləti elektromaqnit kilidi
▶Yüksək oturacaq
PTi500mm
◆Əsas aksesuarlar
▶Üç stansiyalı izolyasiya açarı
▶Şarj edilmiş ekran
▶Standart avtobus
▶İşləmə tutacağı
▶Gərginlik transformatoru
▶PT əridilmiş boru
▶Dirsək kabel fişi (kabel daxil olmaqla)
◇optional aksesuarlar
▶Elektriklə işləmə mexanizmi
▶Rəqəmsal ekran aləti
▶DC enerji təchizatı elektromaqnit kilidi göstərici aləti
▶İkidə üç mexaniki bloklama
▶Həbsedicinin onlayn monitorinqi
▶Aşağı gərginlik kamerası
▶Rəqəmsal ekran aləti
▶Passiv qorunma
▶Yüksək oturacaq
▶Düzləşdirici modul
▶Aşağı gərginlik kamerası
▶İkisi birdə mexaniki bloklayıcı
▶DC enerji təchizatı (12h-24Ah) göstərici aləti elektromaqnit kilidi
▶Yüksək oturacaq
PT 500 mm
◆Əsas aksesuarlar
▶Şarj edilmiş ekran
▶Standart avtobus
▶Gərginlik transformatoru
▶PT əridilmiş boru
▶Dirsək kabel fişi (kabel daxil olmaqla)
◇optional aksesuarlar
▶Elektriklə işləmə mexanizmi
▶Rəqəmsal ekran aləti
▶DC enerji təchizatı elektromaqnit kilidi göstərici aləti
▶İkidə üç mexaniki bloklama
▶Həbsedicinin onlayn monitorinqi
▶Aşağı gərginlik kamerası
▶Rəqəmsal ekran aləti
▶Passiv qorunma
▶Yüksək oturacaq
▶Düzləşdirici modul
▶Aşağı gərginlik kamerası
▶İkisi birdə mexaniki bloklayıcı
▶DC enerji təchizatı (12h-24Ah) göstərici aləti elektromaqnit kilidi
▶Yüksək oturacaq
PTS500
◆Əsas aksesuarlar
▶Gərginlik transformatoru
▶PT əridilmiş boru
▶Dirsək kabel fişi (kabel daxil olmaqla)
◇optional aksesuarlar
▶İldırımsöndürən
▶Həbsedicinin onlayn monitorinqi
▶DC enerji təchizatı (12h-24Ah)
▶Aşağı gərginlikli kamera göstərici aləti
▶Rəqəmsal ekran aləti elektromaqnit kilidi
▶Yüksək oturacaq
M 650 mm
◆Əsas aksesuarlar
▶Şarj edilmiş ekran
▶Uzun və qısa avtobus
▶Transfer avtobusu
▶Gərginlik transformatoru
▶PT əridilmiş boru dozaj çəni
▶Gərginlik transformatoru
◇optional aksesuarlar
▶Aşağı gərginlikli kamera göstərici aləti
▶Rəqəmsal ekran aləti elektromaqnit kilidi
▶Yüksək oturacaq
▶Temperatur və rütubət tənzimləyicisi
Qeyd: PT-dən əvvəl müsbət izolyasiya açarı əlavə edilərsə, şkafın eni 1000 mm-ə dəyişdirilməlidir və digər ölçülər dəyişməz qalır.
○ Sxem 2
C 420 mm
◆Əsas aksesuarlar
▶Üç stansiyalı izolyasiya açarı
▶Şarj edilmiş ekran
▶Standart avtobus
▶İşləmə tutacağı
▶Yük açarı
◇optional aksesuarlar
▶Elektriklə işləyən mexanizm ildırım mühafizəsi
▶Kompleks sığorta
▶Rəqəmsal ekran aləti
▶DC enerji təchizatı elektromaqnit kilidi
▶Sıfır ardıcıllıq transformatoru
▶Xəta göstəricisi (temperatur ölçmə ilə) göstərici alət
▶Passiv qorunma
▶Yüksək oturacaq
▶Düzləşdirici modul
▶Kütləvi cərəyan transformatoru
▶Xəta göstəricisi EKL-4
▶Aşağı gərginlik kamerası
▶Bir mexaniki blokada iki
▶Giriş xəttinin torpaqlanmasının kilidləmə cihazı
▶İkidə üç mexaniki bloklama
▶Kabel aksesuarları

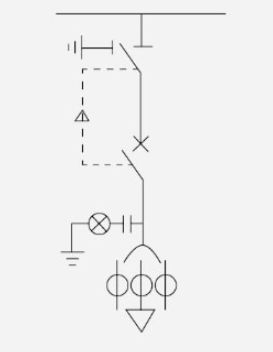

V 420 mm
◆Əsas aksesuarlar
▶3 mövqeli ayırıcı
▶Şarj edilmiş ekran
▶Standart şin
▶İşləmə tutacağı
▶Dövrə açarı
▶CT
◇optional aksesuarlar
▶Elektriklə işləmə mexanizmi
▶Dodge cihazı
▶Kompleks sığorta
▶Rəqəmsal ekran aləti
▶DC enerji təchizatı elektromaqnit kilidi
▶Sıfır ardıcıllıq transformatoru
▶Xəta göstəricisi (temperatur ölçmə ilə) göstərici aləti
▶Həbsedicinin onlayn monitorinqi
▶Passiv qorunma
▶Yüksək oturacaq
▶Düzləşdirici modul
▶Kütləvi cərəyan transformatoru
▶Xəta göstəricisi EKL-4 Aşağı gərginlik kamerası
▶Bir mexaniki blokada iki
▶Giriş xəttinin torpaqlanmasının kilidləmə cihazı
▶İkidə üç mexaniki bloklama
▶Kabel aksesuarları

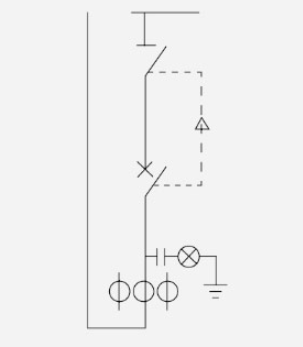

V 650 mm
◆Əsas aksesuarlar
▶İki stansiyalı izolyasiya açarı
▶Şarj edilmiş ekran
▶Standart avtobus
▶İşləmə tutacaqının elektrik açarı
▶Cərəyan transformatoru
▶Avtobus qoşulur
◇optional aksesuarlar
▶Elektriklə işləmə mexanizmi
▶Kompleks sığorta
▶Aşağı gərginlik kamerası
▶Bir mexaniki blokada iki
▶İkidə üç mexaniki bloklama
▶DC enerji təchizatı göstərici aləti
▶Rəqəmsal ekran aləti
▶Yüksək oturacaq
▶Passiv qoruyucu rektifikator modulu
▶Elektromaqnit kilidi
○ Sxem 3
DI 420 mm
◆Əsas aksesuarlar
▶Şarj edilmiş ekran
▶Standart şin
◇optional aksesuarlar
▶Kabel aksesuarları tənzimləyicisi
▶Həbsedicinin onlayn monitorinqi
▶Xəta göstəricisi EKL-4 nasazlıq göstəricisi (temperatur ölçmə ilə) ▶Elektromaqnit kilidi
▶Yüksək oturacaq
DI 420 mm
◆Əsas aksesuarlar
▶Şarj edilmiş ekran
▶Standart şin
▶İşləmə tutacağı
▶2 mövqeli ayırıcı
◇optional aksesuarlar
▶Aşağı gərginlik kamerası
▶Bir mexaniki blokada iki
▶İkidə üç mexaniki bloklama
▶Elektromaqnit qıfıl qaldırıcı oturacaq

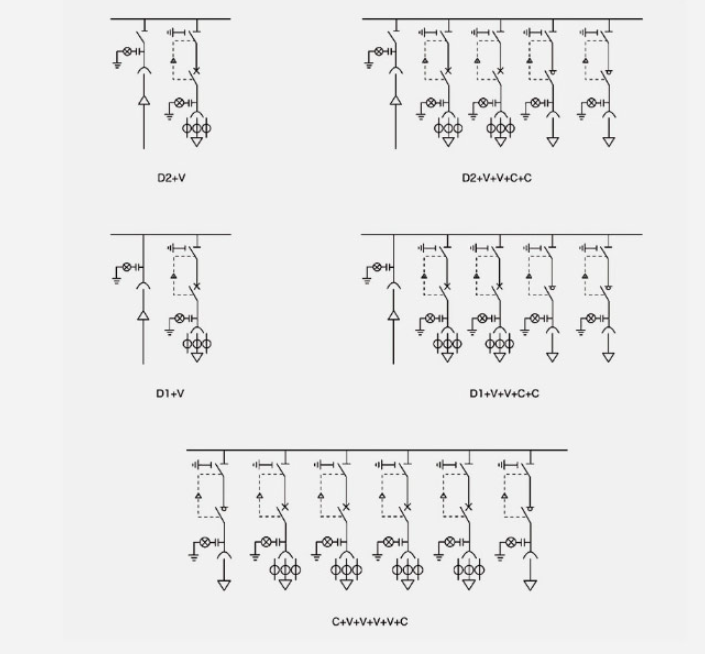

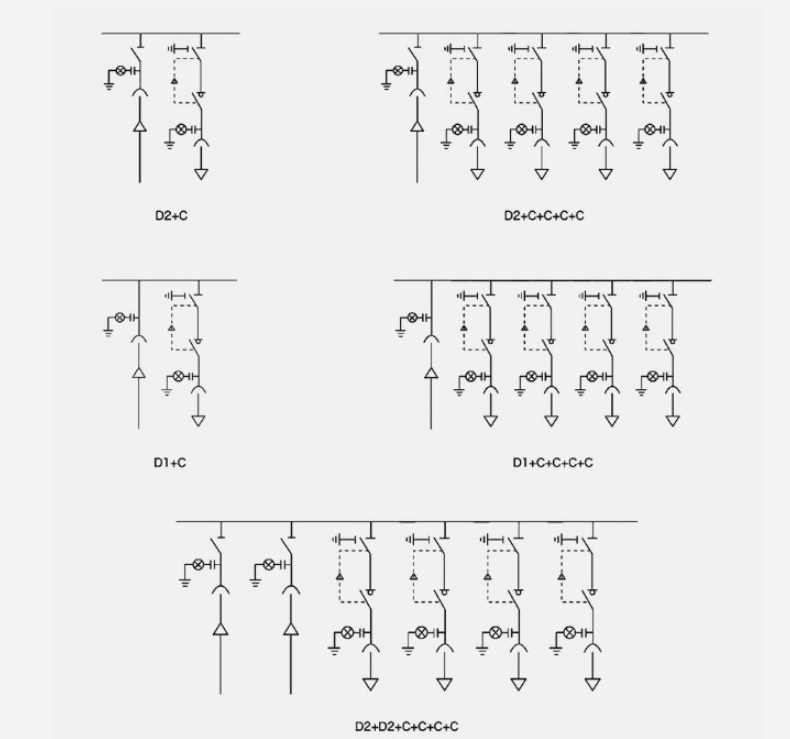

●Tipik sxem birləşməsi 1
Qeyd: Yuxarıdakı tipik birləşmə istinad sxemi istifadəçilərin ehtiyaclarına uyğun olaraq müxtəlif yollarla birləşdirilə bilər.

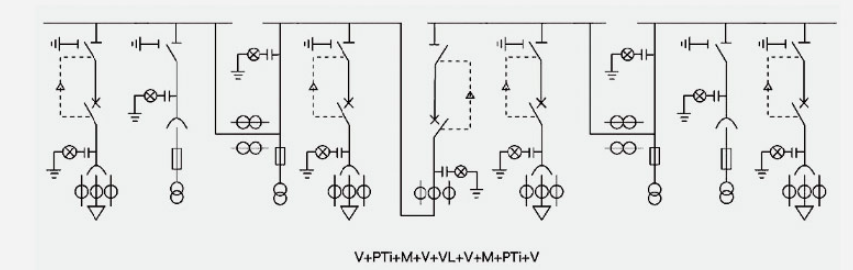

Tipik sxem birləşməsi 2
Qeyd: Yuxarıdakı tipik birləşmə istinad sxemi istifadəçilərin ehtiyaclarına uyğun olaraq müxtəlif yollarla birləşdirilə bilər.
ATS seqmentləşdirmə sxemi
● Əməliyyat təlimatlarını dəyişdirin

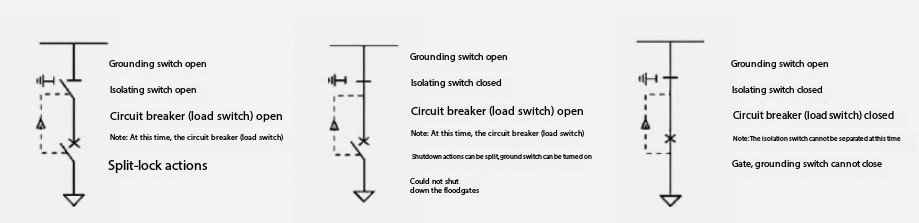

Dəyişdirmə mövqeyi, vəziyyət və kilidləmə
Əməliyyat addımları:
Elektrik ötürülməsi:Yuxarı və aşağı qapıları elektrik açarı (yük açarı) ilə asın (bağlayın) → izolyasiya açarı ilə torpaqlama açarı → elektrik ötürücülü elektrik açarı (yük açarı) tamamlandı.
Elektrik kəsilib:Ağırıcı (yük açarı) → ayırıcı → torpaqlama açarı → açar (yük açarı) boşaldılır (açılır) və qapı qaralmışdır.
● Quraşdırma təlimatları

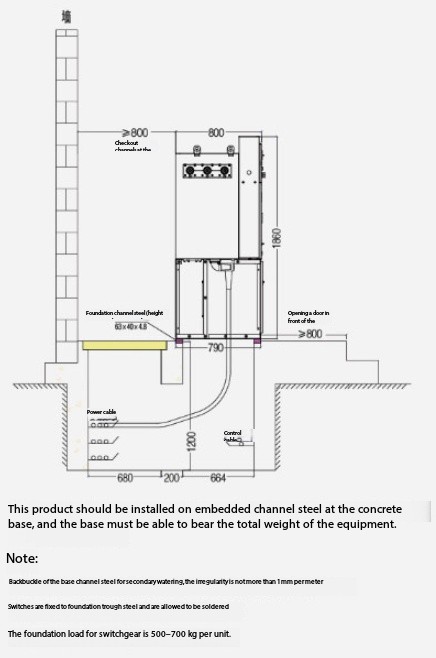

◆Bünövrə və ümumi ölçülər

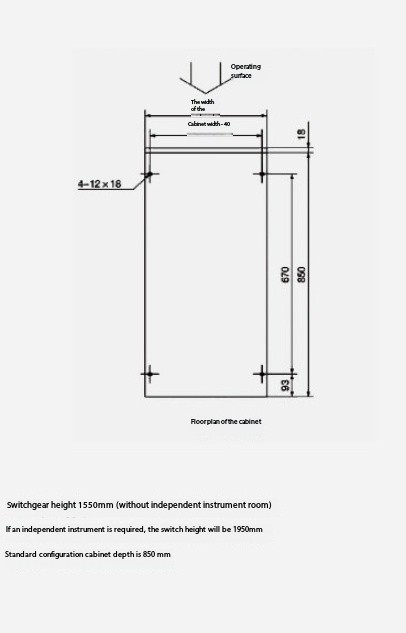

◆Kabinet və ümumi quraşdırma ölçüləri
