Modul ring əsas vahidi

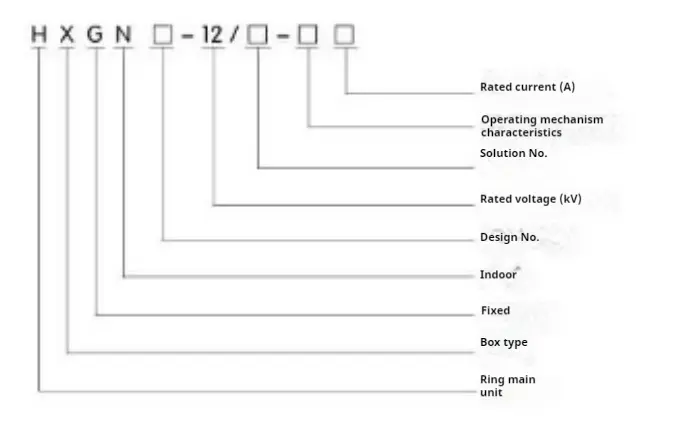

○ model mənası

○ Əsas istifadə və tətbiqetmə sahəsi HXGH-12 tipli modul ring əsas vahidi

Modul Ring Əsas Birliyi, elektrik enerjisini almaq və yaymaq üçün istifadə olunan 50Hz tək avtobus bölməsi ilə 3,6-12KV üç fazalı üç fazalı üçün növbəli tam dəstlər üçün uygundur və dövrə nəzarət, qorumaq və izləmək funksiyalarına malikdir. Müxtəlif növ elektrik stansiyaları, yarımstansiyalar, sənaye və mədən müəssisələri, hündürmərtəbəli binalar və digər yerlərə tətbiq edilə bilər və keçid məntəqələrində istifadə ediləcək üzük şəbəkələri ilə birlikdə edilə bilər.

○ HXGH-12 tipli modul ring əsas bölməsinin əsas quruluşu və xüsusiyyətləri

▶ Modul üzük əsas vahidi yüksək keyfiyyətli bucaqlı polad ilə qaynaqlanır.

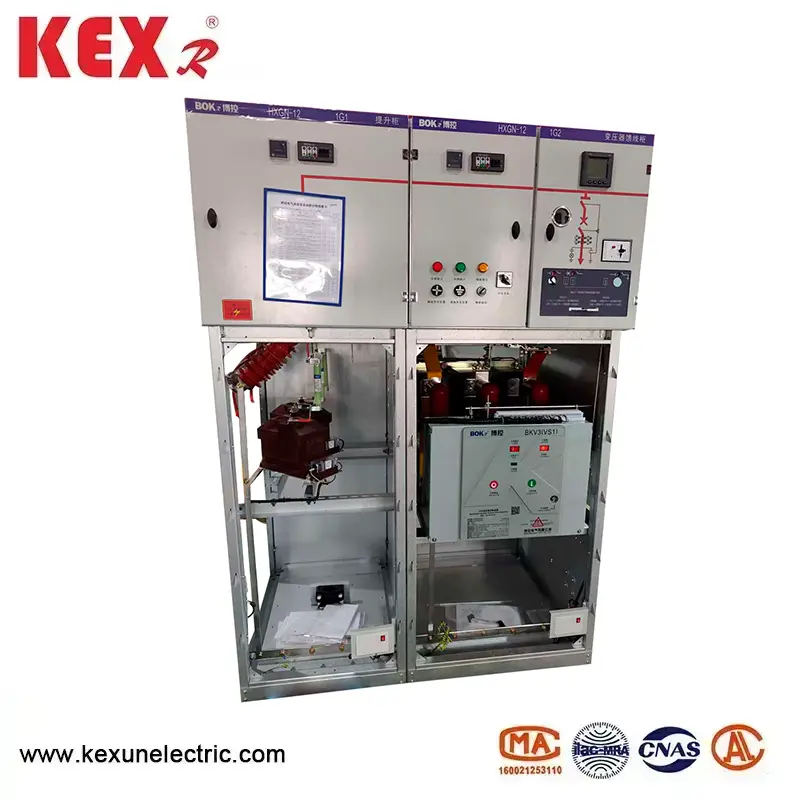

The Circuit Breaker otağı quraşdırma, ayırma və istismar üçün əlverişli olan kabinetin ortasında (aşağı) bir hissəsi yerləşir. Standart ZN63AIVS1-12) dövrə açarı ilə təchiz olunmuşdur və şəxsi təhlükəsizliyini təmin etmək üçün təzyiq buraxma kanalı var.

▶ İnkişaf etmiş və etibarlı fırlanan kəsik, əsas avtobusun tutulduğu zaman təmir üçün dövrə açarı otağına təhlükəsiz daxil olmaq üçün istifadə edilə bilər. İnkişaf etmiş və etibarlı fırlanan bir arıqlama, əsas avtobus elektrikləşdirildikdə təmir üçün dövrə açarı otağına etibarlı şəkildə daxil ola bilər.

The Modul ring əsas hissəsinin qorunması səviyyəsi IP2xdir.

▶ Etibarlı və tam işlək funksional məcburi mexaniki kilidləmə cihazı ilə təchiz olunmuşdur ki, bu da "beş ehtiyat" tələblərinə sadəcə və effektiv şəkildə.

▶ günahkar bir yerləşdirmə sisteminə sahib olun.

▶ Qapı kabinetdəki komponentlərin işləməsini aydın şəkildə izləyə biləcək bir müşahidə pəncərəsi ilə təchiz edilmişdir.

▶ Əməliyyat mexanizmi, XGN66-12-dən daha etibarlı olan mexaniki bir kilidlə kilidlənir.

▶ Gələn və gedən kabellər, istifadəçilərin bağlanması rahat olan kabinetin altından daha aşağıdır.

Hxgh-12 tipli modul ring əsas vahidinin ekoloji şəraitindən istifadə

1. Ətraf mühitin temperaturunun yuxarı həddi + 40 ℃ və aşağı həddə -10 ℃;

2. Modul ring əsas bölməsinin hündürlüyü 1000 m-dən az olmalıdır;

3. Hava nisbi rütubətinin gündəlik orta dəyəri 95% -dən çox deyil və aylıq orta dəyər 90% -dən çox deyil; Su buxarının gündəlik orta dəyəri 2.2x10-3MPA-dan çox deyil və aylıq orta dəyər 1.8x10-3MPA-dır;

● HXGN □ -12 tipli modul ring əsas vahidinin əsas texniki parametri
