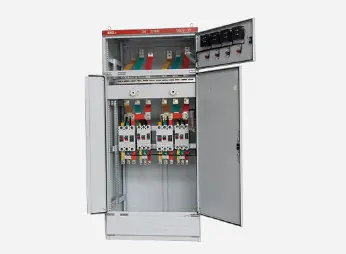

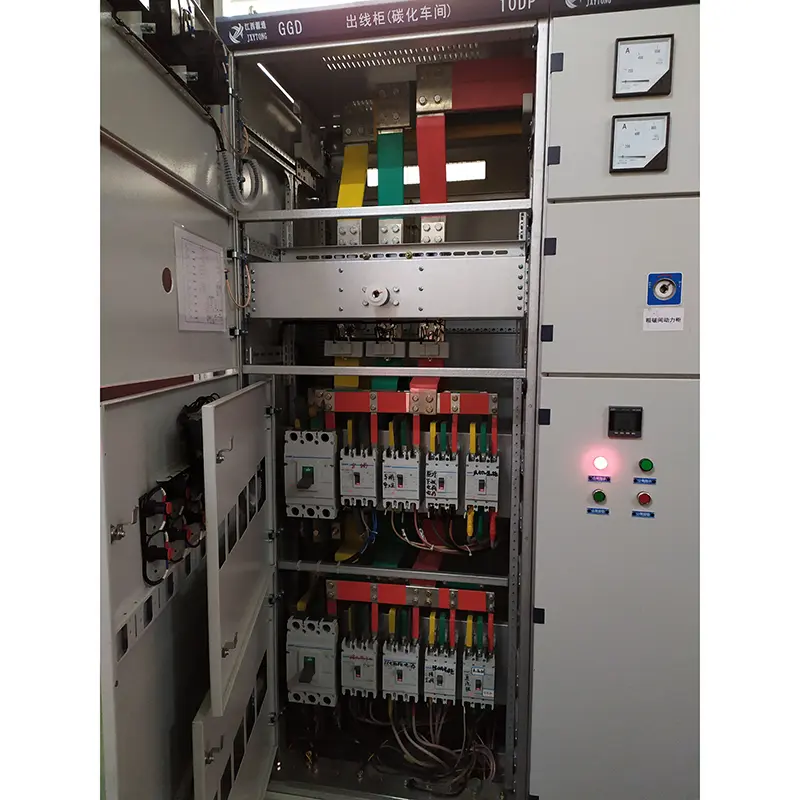

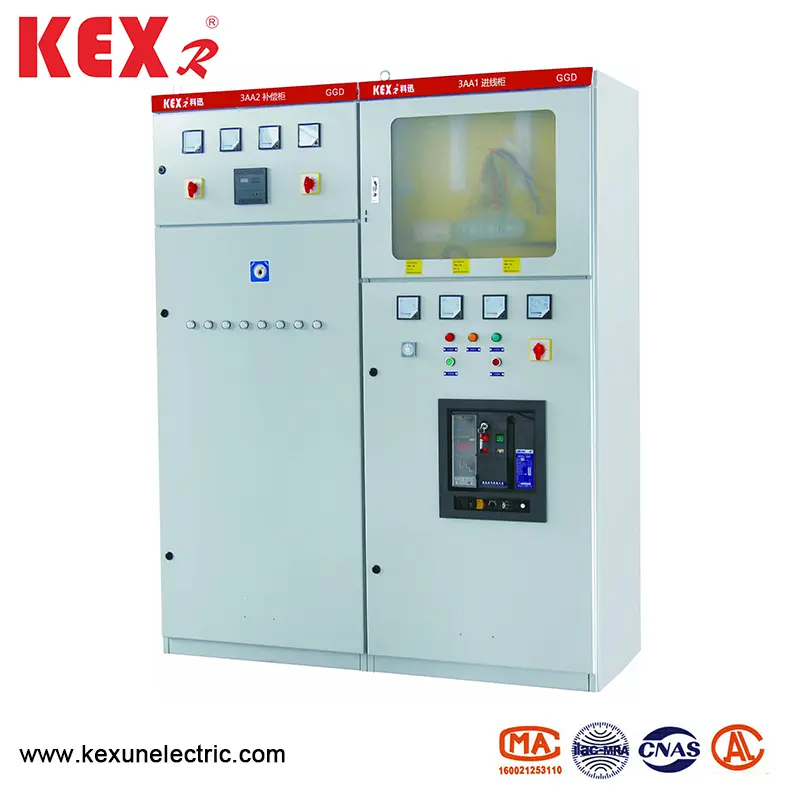

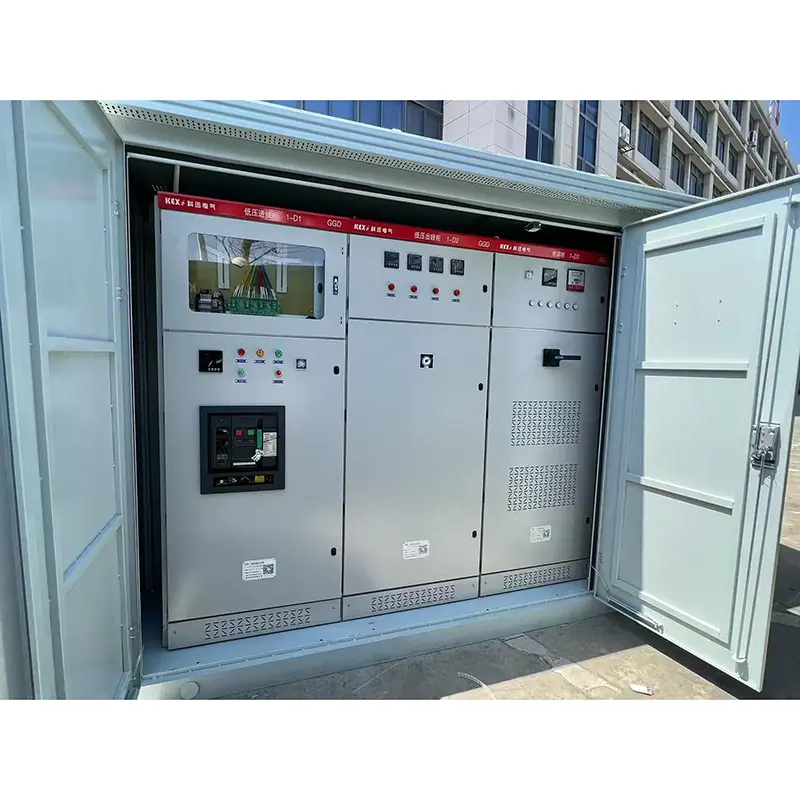

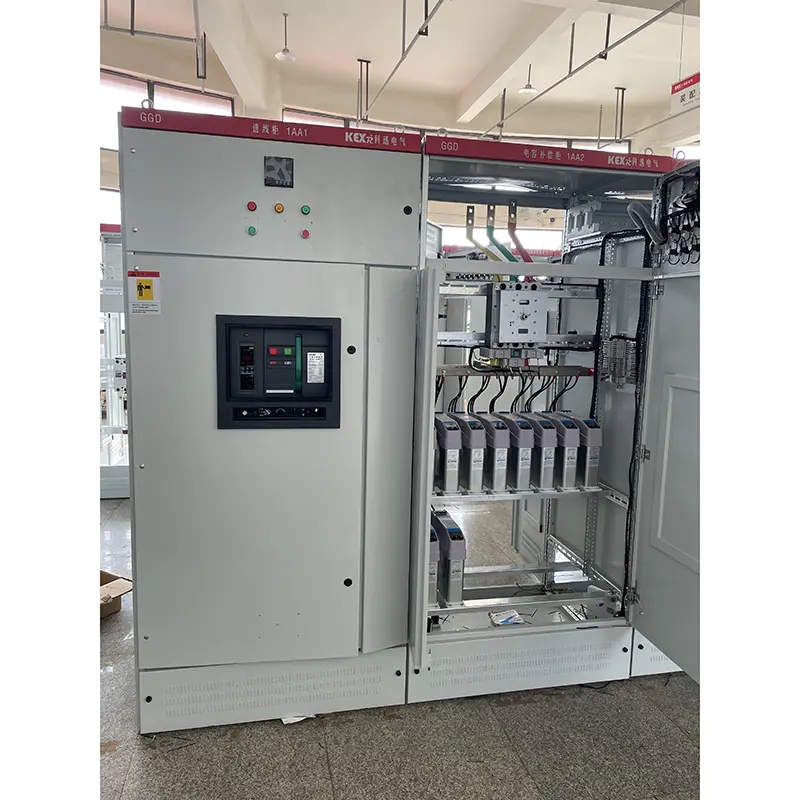

AC aşağı gərginlikli paylama şkafı

● Tətbiq sahəsi

GGD AC aşağı gərginlikli paylama şkafı, təhlükəsizlik, iqtisadiyyat, rasionallıq və etibarlılığı, Energetika Nazirliyinin səlahiyyətli rəhbərlərinin və güc istifadəçilərinin və dizayn şöbələrinin əksəriyyətinin tələblərinə uyğun olaraq təhlükəsizlik, iqtisadiyyat, rasionallıq və etibarlılığın prinsipi ilə hazırlanmış yeni bir tipli bir növdür. Məhsulun yüksək səviyyədə potensial, yaxşı dinamik və istilik sxemi, rahat birləşməsi, serial, güclü tətbiqetmə, roman quruluşu və yüksək qorunma səviyyəsi və yüksək gərginlikli açar otağın yenilənmiş məhsulu kimi istifadə edilə bilən xüsusiyyətlərə malikdir. GGD AC aşağı gərginlikli paylama şkafı IEC439 aşağı gərginlikli kommutasiya və nəzarət yollarına, GB7251 Aşağı gərginlikli kommutasiya və digər standartlara uyğundur.

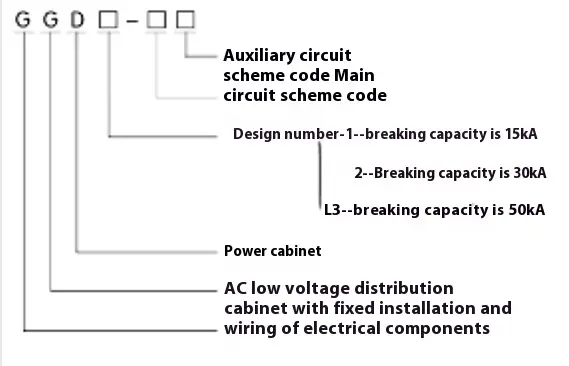

● model mənası

● Elektrikli performans

◆ Əsas elektrik parametrləri

◆ Əsas dövrə sxemi

GGD AC aşağı gərginlikli paylama şkafının əsas dövrə üçün 129 sxem və 298 spesifikasiyası (köməkçi dövrələrin funksional dəyişikliklərindən və idarəetmə gərginliyinin dəyişməsi) istisna olmaqla (sxemlər və spesifikasiyalar). Onların arasında GGD1 49 sxemi və 123 spesifikasiyası var. GGD2 53 sxem və 107 spesifikasiyası var. GGD3 modelində 27 sxem və 68 spesifikasiyası var Əsas dövrə sxemi, elektrik stansiyalarının lazımi sxemi artan şöbələrin əksəriyyətinin və istifadə şöbələrindən istifadə etməklə seçildi. 2000KVA və aşağıda paylama transformatorları üçün uyğun cərəyan 3150a qədər qiymətləndirilib. Bundan əlavə, reaktiv güc kompensasiyasının ehtiyaclarını ödəmək üçün, GGJ1 və GGJ2 ötürmə kompensasiya şkafları, 4 əsas dövrə sxemi və ümumilikdə 12 spesifikasiyası ilə hazırlanmışdır.

◆ köməkçi dövrə sxemi

Köməkçi dövrə dizaynı iki hissəyə bölünür: enerji təchizatı sxemi və elektrik stansiyası sxemi. İkinci komponentləri quraşdırmaq üçün BGD kabinetində kifayət qədər yer var. Eyni zamanda, NLS, həmçinin, rele qorunması zamanı elektrik stansiyaları və xüsusi istifadəçilərin ehtiyaclarını ödəmək üçün xüsusi LM23D cərəyanını hazırladı.

◆ Əsas avtobus çubuğu

Qiymət nisbətini və alüminiumla əvəzetmə qabiliyyətini nəzərə alaraq, reytinqli cərəyan 1500-dən aşağı olduqda bir alüminium avtobusdan istifadə edilə bilər və reytinqli cərəyan 1500 A-dan yuxarı olduqda istifadə edilə bilər. İstehsalçı bu tənzimləməyə uyğun olaraq prototipi istehsal edir və tip testi keçirir. Əlbəttə ki, istehsalçı alüminium avtobusunu istifadəçilərin tələblərinə uyğun olaraq eyni cari gücü olan mis avtobusla əvəz edə bilər. Avtobusların üst-üstə düşən səthləri hamısı gölməçə tin prosesi ilə müalicə olunur

Elektrik komponentlərinin seçilməsi

▶ GGD tipli AC aşağı gərginlikli paylama şkafı əsasən Çində kütləvi istehsal edilə bilən qabaqcıl elektrik komponentlərini qəbul edir. Eyni zamanda, iqtisadiyyat və rasionallıq prinsipinə görə, DZ10D və D220 kimi bəzi köhnə məhsullar, texniki-iqtisadi əsaslandırmanı nəzərə alaraq, köhnəlmiş məhsullar seçilməyib.

▶ HD13BX və HS13BX Dönər işləyən bıçaq açarları, BGGD kabinetinin bənzərsiz quruluşunun ehtiyaclarını ödəmək üçün NLS tərəfindən hazırlanmış xüsusi komponentlərdir. Mexanizmin əməliyyat rejimini dəyişdirir və köhnə məhsulların üstünlüklərini qoruyur və praktik elektrik komponentləridir.

▶ Daha yaxşı performans və daha inkişaf etmiş texnologiya olan yeni elektrik komponentlərini istifadəçilərin ehtiyaclarına uyğun olaraq yeni elektrik komponentlərini seçərsə, GGD tipli AC aşağı gərginlikli paylama şkafı yaxşı quraşdırma rahatlığı və ümumiyyətlə elektrik komponentlərinin yenilənməsi səbəbindən istehsal və quraşdırma zamanı çətinlik yaratmayacaqdır.

The Əsas dövrə dinamik sabitliyini daha da yaxşılaşdırmaq üçün, NLS GGD kabineti üçün ZM birləşdirilmiş avtobus sıxacı və izolyasiya dəstəyi dizayn edilmişdir. Avtobus çubuğu sıxacı yüksək səviyyədə və yüksək izolyasiya gücü, yaxşı özünü söndürmə performansı və bənzərsiz quruluşa sahib olan yüksək güclü və yüksək alovlu gecikdirici pp0 ərinti materialından hazırlanmışdır. Bu, asanlıqla tək bir avtobus bar çubuğu və ya ikiqat avtobus bar çubuğuna yalnız bina blokunu tənzimləməklə birləşdirilə bilər. İzolyasiya dəstəyi, köhnə məhsulların kifayət qədər sürünən məsafəsinin qüsurunu həll edən aşağı qiymətli və yüksək gücü olan kol tipli qəliblənmiş birgədir.

● Quraşdırma və istifadə

Məhsul qəbul edən yerə gəldikdən sonra əvvəlcə qablaşdırmanın bütöv olub olmadığını yoxlamalı və problemlərin aşkar edildiyi vaxtın səbəblərini tapmaq üçün müvafiq şöbələrə bildirməlidir. Dərhal quraşdırılmayan məhsullar üçün normal istifadə şəraitinin müddəalarına uyğun olaraq müvafiq yerlərdə yerləşdirilməlidir.

◆ Məhsulun quraşdırılması

 Məhsulların quraşdırılması quraşdırma sxematik diaqramına görə həyata keçirilir (əlavə edilmiş rəqəmə baxın) və əsas kanal polad və boltlar istifadəçilər tərəfindən təmin edilir. Əsas avtobus bir sıra bir sıra tin örtüklü olduqda, üst-üstə düşən səth təmir edilərək düzəldilməlidir, təmizlənir, təmizlənir, neytral vazelin və ya digər tədbirlər görülür və sonra boltlar ilə bərkidilir.

◆ Məhsullar quraşdırıldıqdan və istifadəyə verilməmişdən sonra aşağıdakı maddələr üçün yoxlanılır və sınaqdan keçirilir.

The Kabinetin ən yaxşı boyanının düşdüyünü və kabinetin quru və təmiz olub olmadığını yoxlayın.

The Elektrik komponentlərinin əməliyyat mexanizminin çevik olub-olmaması və ya həddindən artıq işləmə qüvvəsi olmamalıdır.

Əsas və köməkçi əsas elektrik cihazlarının əsas və köməkçi əlaqələrindən kənarlaşdırılması etibarlı və dəqiqdir.

Alətlərin göstəricisi və transformatorunun nisbəti və polariti olub-olmaması.

▶ Busbar bağlantısının yaxşı olub-olmaması və izolyasiya dəstəklərinin, montaj hissələri və aksesuarları möhkəm və etibarlı şəkildə quraşdırılıb-quraşdırılıb.

▶ Köməkçi əlaqə tələbləri, sigortanın sigorta əsas spesifikasiyasından asılı olmayaraq, releyin təyin dəyəri dizayn tələblərinə cavab verir və hərəkətin etibarlı və dəqiq olub-olmaması.

The Dairənin təmasında elektrik sxematik diaqramın tələblərinə cavab verir.

The Qoruma dövrə sisteminin tələblərə cavab verib-verməsi.

▶ İzolyasiya müqavimət dəyərini 1 megohmmetrdən az olmamaq üçün 500 volt megohmmeter istifadə edin.

◆ İstifadəsi üçün tədbirlər

(1) .Bu məhsul divara qarşı quraşdırılmır, bir tərəfə (ön tərəfdə) işlədilir və ikiqat qapılarla qorunur. Yalnız ixtisaslı mütəxəssislər, əməliyyat, yoxlama və istismar üçün məhsulun istismar kanalını və şkaf qapısını daxil edə və ya aça və ya aça bilərlər.

(2). Hava keçidləri dəfələrlə ardından əsas təmasda yerli yanıqları düzəldəcək və karbon maddələri istehsal edərək, əlaqə müqavimətini artıracaq, əməliyyat təlimatlarına görə müntəzəm təmir və təmir edilməlidir.

◆ İstehsalçı tədarük edərkən aşağıdakı sənədləri və aksesuarları təqdim edir:

▶ qablaşdırma siyahısı

▶ Məhsul sənədi

▶ İstifadə qaydaları

▶ Zavod testi hesabatı

▶ Müvafiq elektrik təsvirləri

▶ Kabinet qapı açarları, işləyən tutacaqlar və müqavilədə göstərilən ehtiyat hissələri.

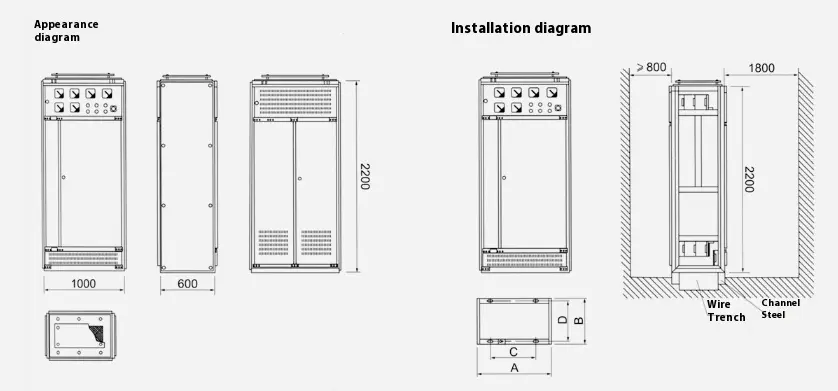

● GGD tipli AC aşağı gərginlikli paylama şkafının kontur və quraşdırılması sxematik diaqramı
