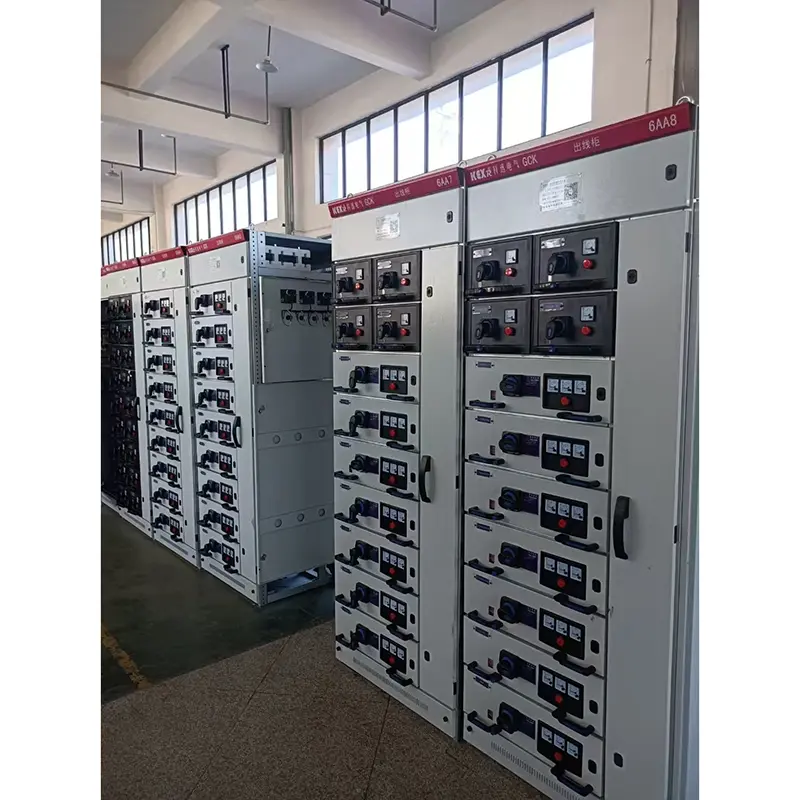

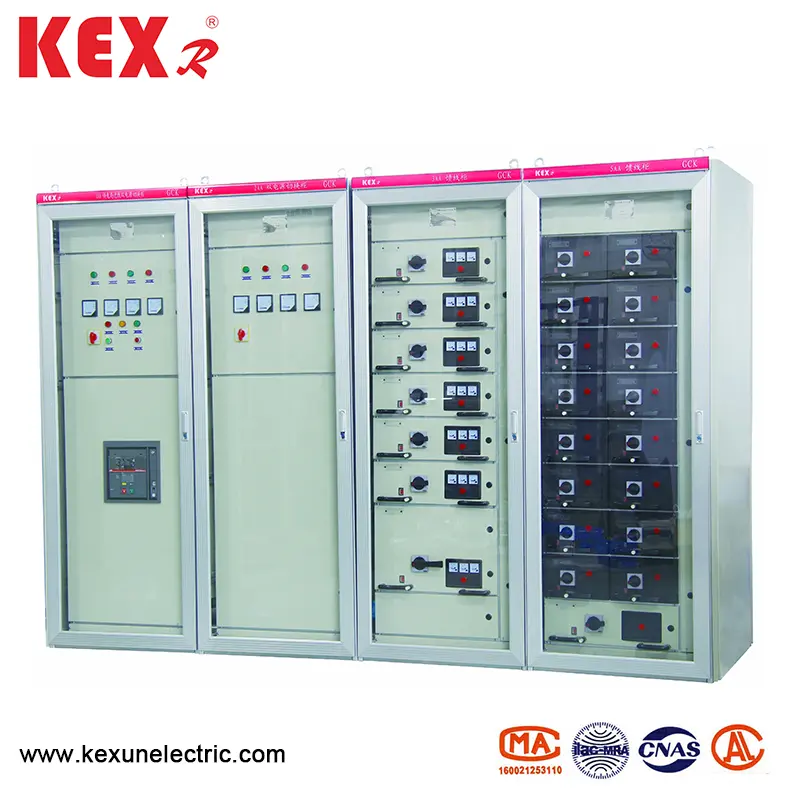

Aşağı gərginlikli heç-heçə kommutasiya

● Məhsul xüsusiyyətləri

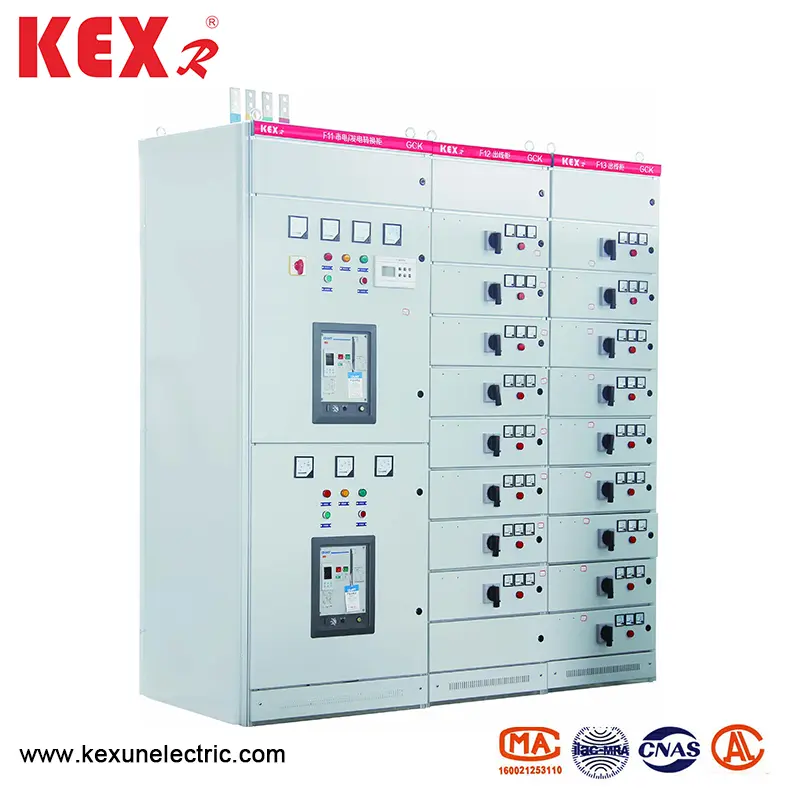

Bu aşağı gərginlikli heç-heçə kommutasiya, yüksək səviyyədə artım qabiliyyəti, yaxşı dinamik və istilik sabitliyi, qabaqcıl və ağlabatan quruluş, praktik elektrik sxemi, müxtəlif sxem bölmələrinin, şüşəli kosmik qurğuların, gözəl görünüşü, yüksək qorunma səviyyəsi, təhlükəsizlik və etibarlılıq, rahatlıq və s. Bu məhsul IEC439 Nemaics2-322 Standard-a uyğundur və eyni zamanda GB7251-87 "aşağı gərginlikli kommutasiya" milli standartı və ZBK36001-89 "Aşağı gərginlikli geri çəkilən açar avtomobili" peşəkar standart

● Əsas texniki parametrlər

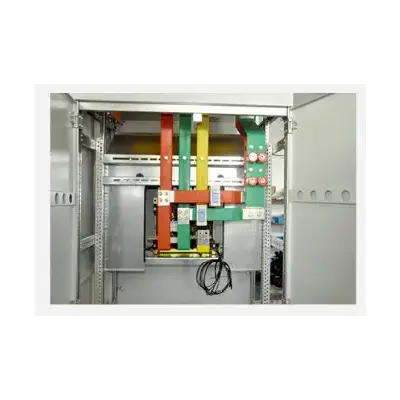

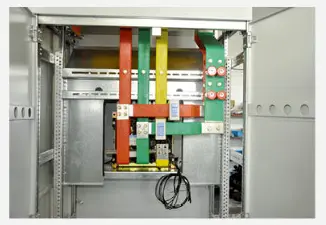

● memarlıq xüsusiyyəti

Aşağı gərginlikli çəkmə kommutatorunun əsas kommutasiya çərçivəsi quraşdırılmış quruluşdur. Sürücülük çərçivəsinin bütün struktur hissələri bir-biri ilə təməl çərçivə yaratmaq üçün vintlər ilə bağlanır. Sonra, tələb olunduğu kimi, qapılar, baffles, arakəsmələr, çekmece, çekmece, montaj mötərizələri, montaj mötərizəsi, avtobus çubuqları və elektrik komponentləri, tam bir keçid qurğuları toplamaq üçün əlavə olunur. Bu LV SwitchGear aşağıdakı xüsusiyyətlərə malikdir:

▶ 1. Çərçivə üçölçülü künc plakası ilə yerləşdirilmiş və qaynaq quruluşu olmadan boltlanmış, beləliklə qaynaq deformasiyası və stres və stres və quraşdırma dəqiqliyini yaxşılaşdırmaqdan çəkinir.

▶ 2. Çərçivələrin və hissələrin montaj çuxurları modulus e = 20mm görə dəyişir.

▶ 3. Daxili struktur hissələri sinklənmişdir. Tustling və fosfatdan sonra xarici elektrostatik epoksi tozu ilə püskürtülür. 4. Güc Mərkəzində (PC) Gələn kommutasiya, üst üfüqi avtobus sahəsidir və üfüqi avtobus ərazisinin aşağı hissəsi dövrə açarı otağıdır. Dövrə qırıcıları yerli DW15C, ME və digər seriyalarla təchiz oluna bilər və xarici elektrik şirkətləri tərəfindən Abb şirkəti və ağıllı dövrə qırıcıları tərəfindən istehsal olunan F seriya dövrə sındırıcıları kimi xarici elektrik şirkətləri tərəfindən istehsal olunan müxtəlif dövrə qırıcıları ilə təchiz edilə bilər. Ümumiyyətlə, PC bölməsində ters çevrilmiş cərgələrlə əsas dövrə (avtobus kuperi də daxil olmaqla) var. Qiymətləndirilmiş cərəyan 630A-1600A olduqda, ümumi ölçüsü 800 × 1000 × 2200 (eni x dərinlik x hündürlüyü) ilə bir keçid qurğusu tutur. Dövriyyə olmadan əsas dövrə 800 × 800 × 800 × 2000 (eni, dərinlik və hündürlük) xarici ölçülü bir əlaqə qurğusunu tutur. Qiymətli cərəyan 1600A-3150 arasında olduqda, ümumi ölçüsü 1000 × 1000 × 2200 (eni x dərinlik x hündürlüyü) ilə bir keçid qurğusu tutur. Daxil olan əsas kommutasiya yoxdur. Qiymətləndirilmiş cərəyan 1600A-3150A olduqda, 1000 × 1000 × 220 (eni × dərinliyi × hündürlüyü) xarici ölçüsü olan bir komfort qurğusu tutur. Dövr olmadan əsas dövrə, 1000 × 800 × 2200 (eni x dərinlik x hündürlüyü) xarici ölçüsü olan bir əlaqə qurğusu tutur.

▶ 4. Güc Mərkəzinin (PC) Feeder SwitchGear-ın quruluşu daxil olan komfardoza bənzəyir. Qidalanma cərəyanı 630A-1600A, 1000 × 1000 × 2200 (eni × dərinlik × hündürlüyü) açar otağı, yuxarı və aşağı qurulmuş iki döngə ilə təchiz edilə bilər.

▶ 5. Motor Nəzarət Mərkəzi (MCC) SwitchGear-da iki növ var: Divar quraşdırılmış kommutator və divar kağızı sahəsidir, üstü üfüqi bir busbar sahəsidir və çekmeyici funksional vahid sahəsi, eni 600 mm olan və çekmece funksional vahid ərazinin hündürlüyü 1840 mm-dir. Sürüşmə qurğusu divar quraşdırılmış olduqda, açar yolunun sol hissəsi funksional vahid sahəsidir və sağ hissədə 200 mm geniş bir kabel çıxışı sahəsi var. Sürücünün ümumi ölçüləri 800/500/2200 (eni / dərinlik / hündürlük). Sürücülük divardan uzaqlaşdıqda, keçid qurğularının eni 600 mm-dir və kabel çıxışı sahəsi açar maşınının arxasındadır. SwitchGear-ın ümumi ölçüləri 600 × 800 (1000) × 2200 (eni x dərinlik x hündürlüyü). Sualtı dərinlikləri iki növ var: 800 və 1000. İstifadəçilər PC SwitchGear-ın dərinliyinə uyğun olmaq üçün 1000 dərinliyi olan bir komfarkt qurğu seçmələrini təklif edirik. Çekmece kommutatordan kənarda çəkildikdə, keçid yolundakı canlı hissəsi təhlükəsiz və etibarlıdır, bu da etibarlı və etibarlıdır.

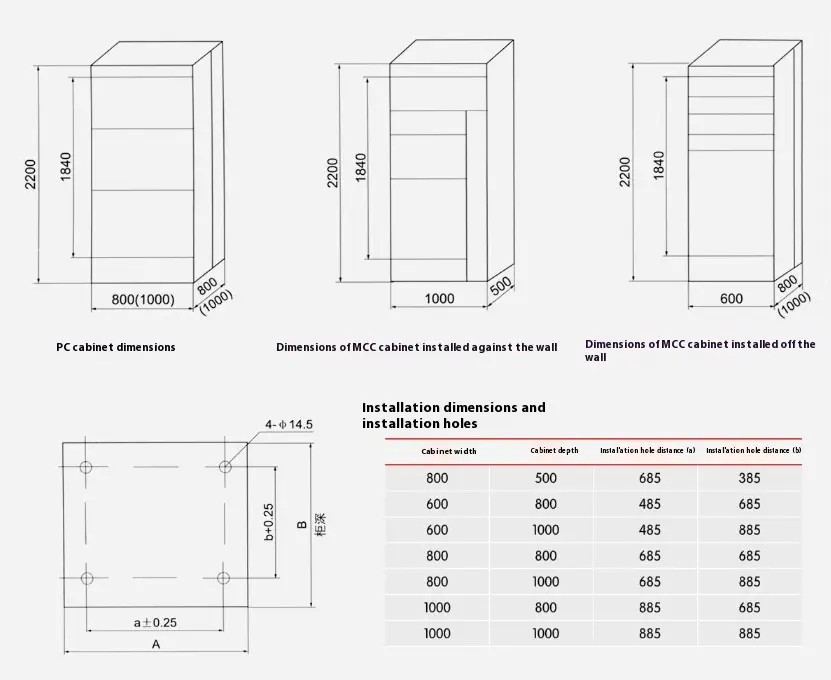

● LV Switchgear ümumi ölçüləri, quraşdırma ölçüləri

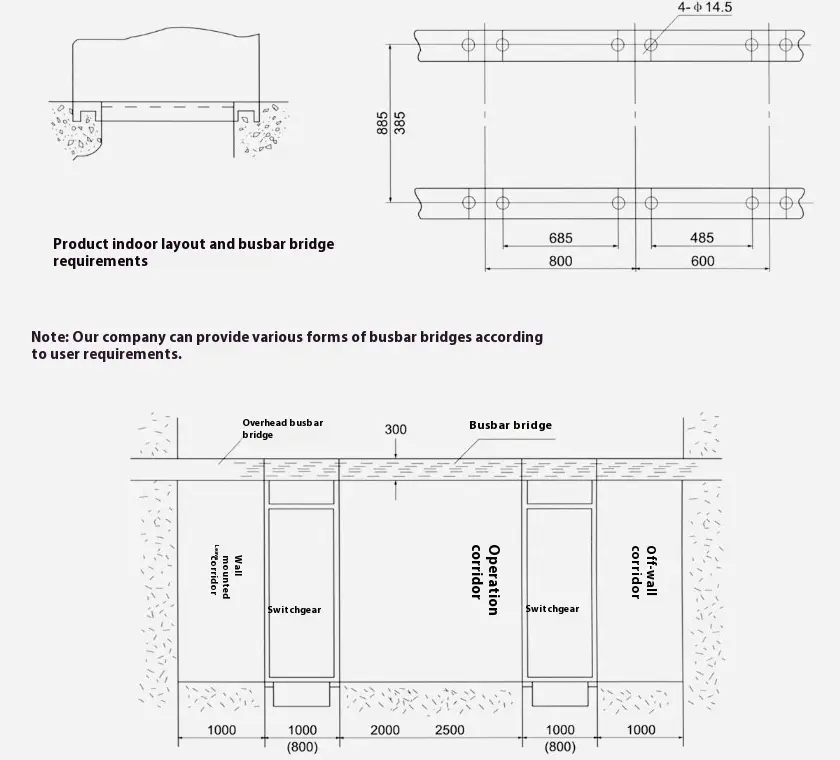

● Aşağı gərginlikli heç-heçə sürücülük açarı quraşdırılması fondunun sxematik diaqramı

● Diqqət

▶ Bu məhsulu quraşdırarkən, aşağı gərginlikli heç-heçə kommutasiya arasında üfüqi xətt möhkəm və etibarlı şəkildə əlaqəli olmalıdır.

▶ Bu məhsulun qapısı əsas açar ilə bir-birinə bağlanan bir funksiyaya malikdir, yəni qapı yalnız güc çatışmazlığı şəraiti altında açıla bilər. Bu məhsulun digər tərəfi, əsas keçid ilə heç bir interlocking funksiyası olmayan bir vida möhürləmə nömrəsidir. Buna görə də, bu məhsulun yan nömrəsini sökərkən enerji təchizatı ilə əlaqə qurun.

▶ Peşəkar olmayanlar istismar üçün açar yol açmamalıdırlar.
