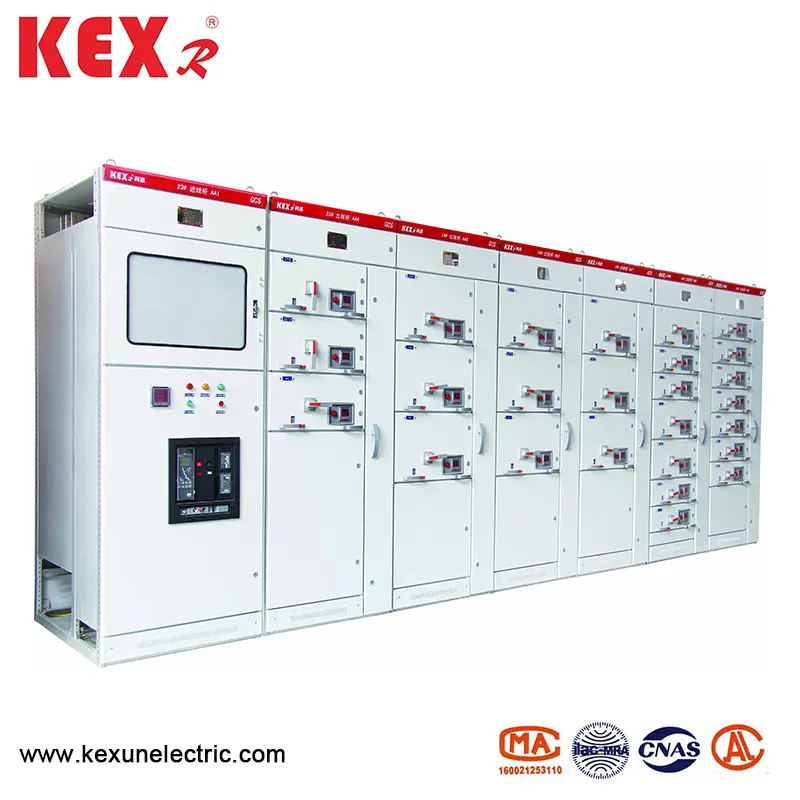

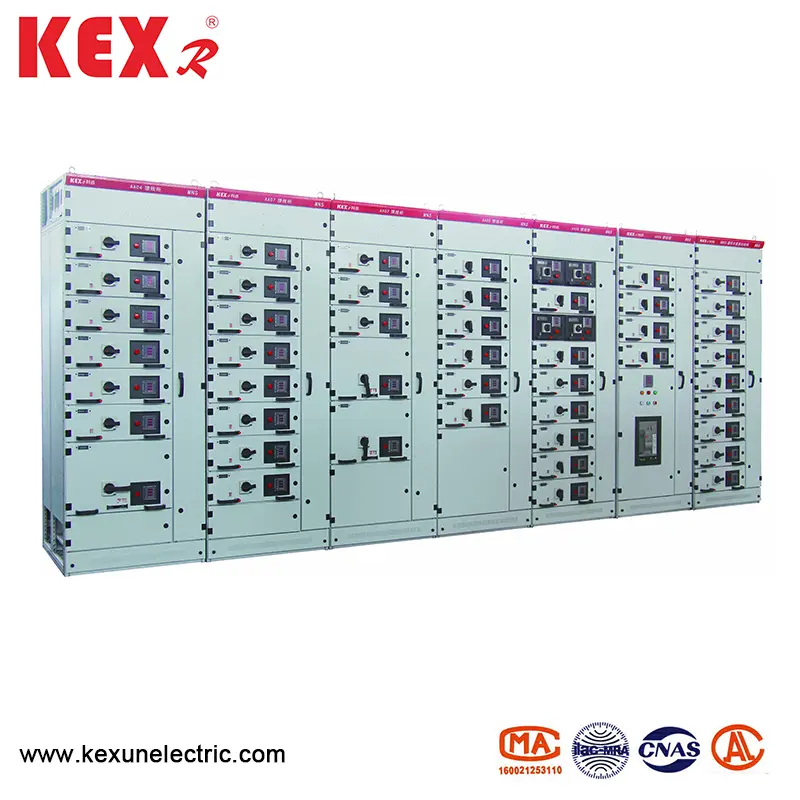

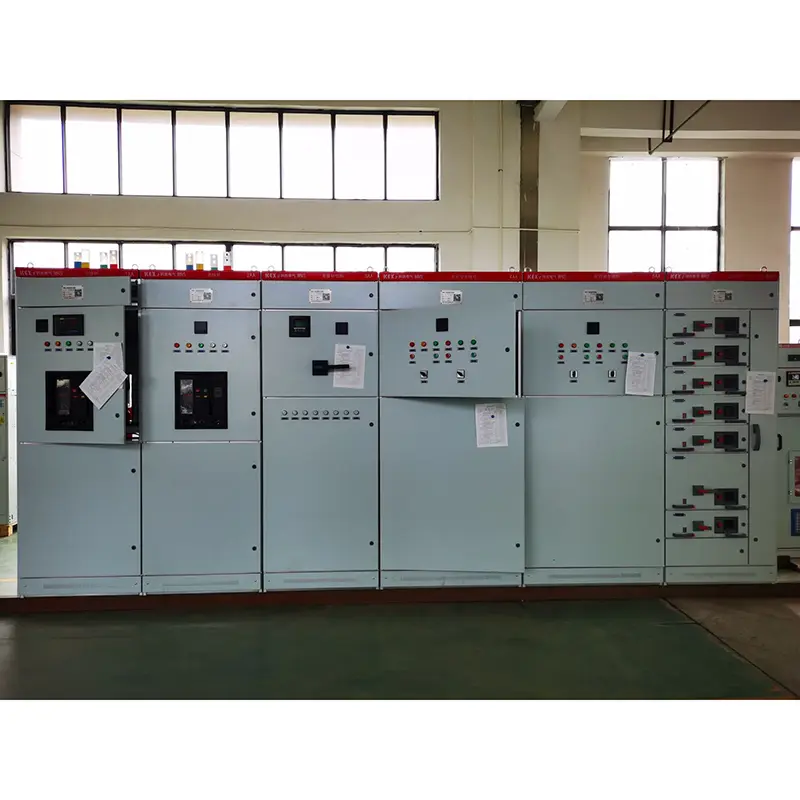

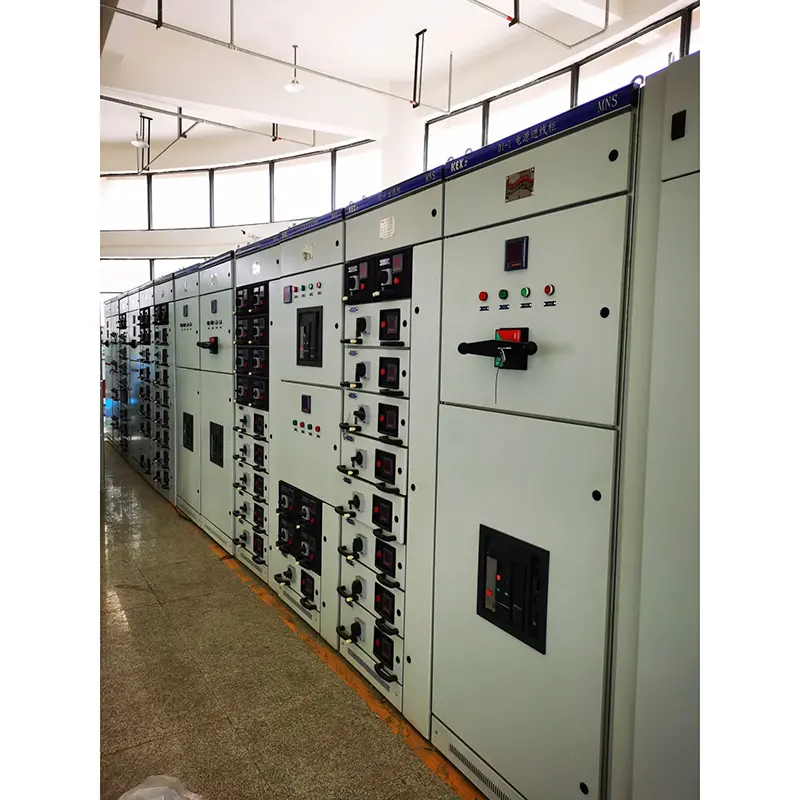

Aşağı gərginlikli enerji paylama şkafı

● standartlar

MTN Tipi Aşağı Gərginlik Power Dağıtma Şkafı GB72511.1.1.1. Aşağı gərginlikli kommutasiya və JB / T9961 aşağı gərginlikli geri çəkilən açar və beynəlxalq peşə standartlarına uyğun olaraq IEC439-1.vde0660 hissəsi V.

● MTN tipi şəraitdən istifadə edərək aşağı gərginlikli enerji paylama şkafı

▶ Ətraf mühit temperaturu: -5 ~ 40 ℃, 24 saat orta hesabla 35 ℃

▶ Atmosfer şəraiti: Hava təmizdir və nisbi rütubət ən yüksək temperaturda 50% -dən çox olmamalıdır + 40 ℃. Aşağı temperaturda, daha yüksək nisbi rütubətə, məsələn, 90% -dən 90%, lakin temperatur dəyişiklikləri nəzərə alınmalıdır və kondensasiya bəzən də baş verə bilər.

▶ hündürlük: 1000 m-dən az, MNS tipli aşağı gərginlikli enerji paylama şkafı aşağıdakı temperaturda nəqliyyat və saxlama üçün uygundur: -25 ℃ to + 55 ℃, 24 saat ərzində 24 saat ərzində + 70 × çata bilər. Bu həddindən artıq temperatur altında cihaz geri dönməz şəkildə zədələnməməlidir və normal işləməlidir.

▶ Yuxarıda göstərilən şərtlər yerinə yetirilə bilmirsə, istifadəçi və Kexun arasında məsləhətləşmə yolu ilə həll edilir.

The Bu cihaz dənizdə neft qazma və istehsal platformalarında və nüvə stansiyalarında istifadə edildikdə, texniki müqavilə ayrıca imzalanır.

● MTN Tipi Aşağı Gərginlik Power Dağıtma Şkafının əsas texniki parametrləri

◆ Elektrikli performans

◆ IP dərəcəsi

IEC529 və DIN40050 standartlarına uyğundur. IP30, φ φ2.5mm, IP40-dan daha böyük olan soledi, IP40-ı φ 41.0mm-dən daha böyük qoruyur və IP54 tozdan qoruyur və istənilən istiqamətdə sıçrayır (IP54 qorunması səviyyəsini sifariş edərkən istehsalçı ilə məsləhətləşin).

◆ Kabinet quruluşu

Aşağı gərginlikli enerji paylama şkafının əsas quruluşu C şəkilli profillərdən ibarətdir. C bölmə, modul montome deşik kimi e = 25mm olan polad plaka ilə yaranır. Bütün şkaflar və daxili bölmələr sinklənmiş və təmizlənmişdir. Qapı panelləri ətrafında, yan panellər yüksək gərginlikli elektrostatik püskürtmə ilə hazırlanmışdır. Kabinetin əsas quruluşu üçün aşağıdakı rəqəmə baxın.

◆ Şkaf növünü dəyişdirin

1. Power Distribution Mərkəzləri arasındakı məsafə (PC1: Emax, Mt, 3wn, Ah, ME seriyası dövrə qırıcılarından istifadə edilə bilər.

2. Motor İdarəetmə Mərkəzi şkafı (MCC) (MCC): Böyük və kiçik çekmece tərəfindən yığılır və hər döngənin əsas açarı yüksək dəqiqəlik plastik qutu dövrə qırıcısı və ya fırlanan yük açarı sigorta ilə qəbul edir. Avtomatik güc amili kompensasiya şkafı (əl ilə, avtomatik və uzaq güc amil kompensasiya cihazları ilə)

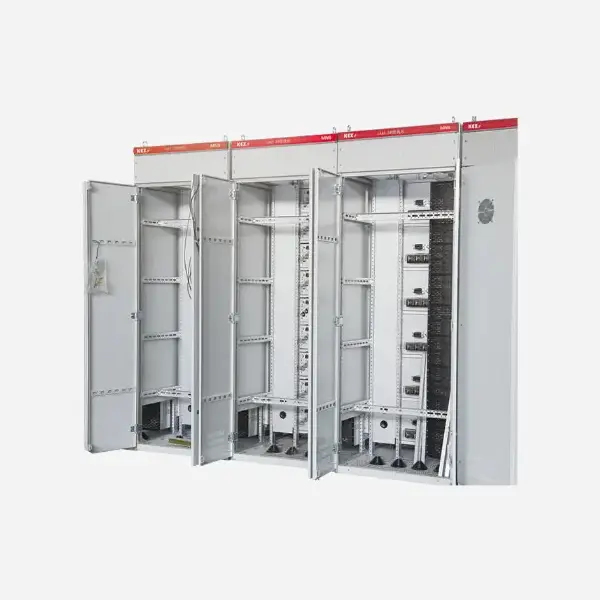

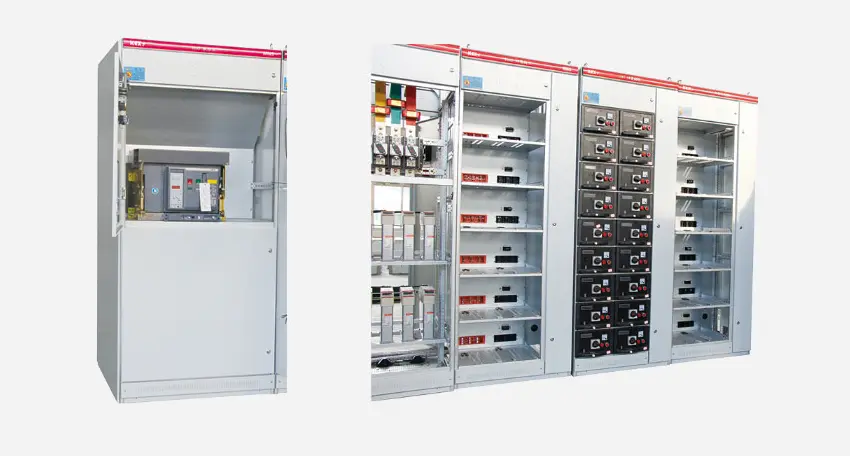

◆ Bir Elektrik Dağıtım Mərkəzi (PC) kabineti

◆ B Motor İdarəetmə Mərkəzi (MCC) kabineti

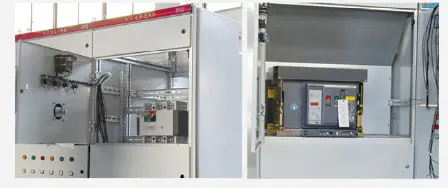

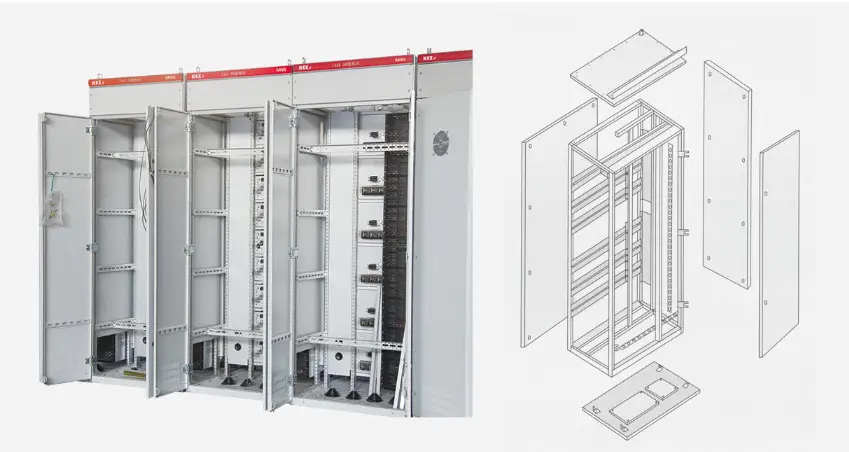

C-formalı profillərdən ibarət kabinet çərçivəsi quruluşu

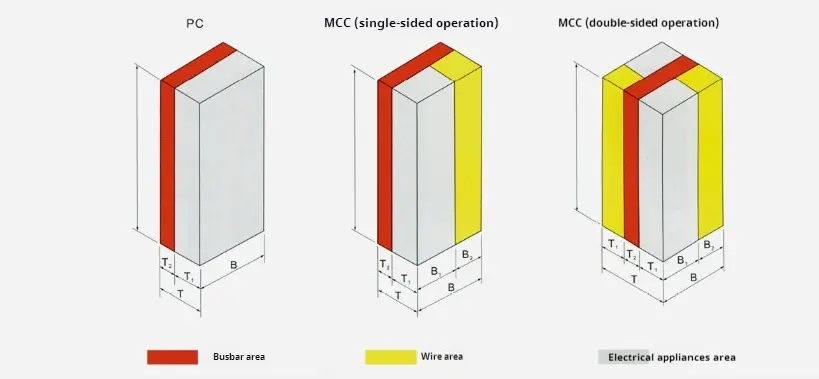

◆ MTN tipli Tipi Aşağı Gərginlik Power Dağıtma Şkafının sxematik diaqramı

Cabinetin bölmə dizaynı

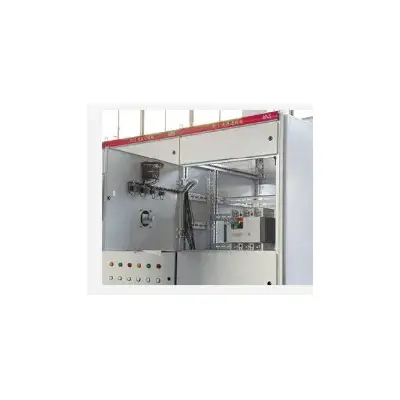

◆ Elektrik paylama mərkəzi (PC)

(1) PC kabineti üç hissəyə bölünür; Üfüqi avtobus bölməsi: kabinetin arxasında; Funksional bölmə bölməsi: kabinetin ön hissəsində və ya kabinetin ön tərəfində;

(2) Seqmentasiya tədbirləri: üfüqi avtobus bölməsi və funksional bölmə bölməsi polad plitələrlə ayrılır. Nəzarət loop bölməsi funksional bölmə bölməsindən alovu gerçəkli polifenilen efter plastik örtüklə ayrılır.

(3) Nazirlər Kabinetində quraşdırılmış çərçivə dövrə açarı qapalı vəziyyətdə şkafın qarşısında əl ilə işləyə bilər. Dövrə qırıcısının açılışını və bağlanış vəziyyətini müşahidə edin və dövrə qırxanının test vəziyyətində və ya işləmə mexanizmi və qapı arasındakı mövqe münasibətlərinə görə iş yerində olub olmadığını mühakimə edin.

(4) Ayrılıq quruluşu əsas dövrə və köməkçi dövrə arasında hazırlanmışdır. Meterlərdən, siqnal işıqları və düymələrdən ibarət olan köməkçi elektrik bölmələri hamısı plastik lövhədə quraşdırılmışdır və alovdan qabaq poliuretan köpük plastikdən hazırlanan örtük lövhənin arxasındakı əsas dövrədən ayrılır.

◆ Çəkmə Motor İdarəetmə Mərkəzi və Kiçik Cari Elektrik Dağıtım Mərkəzi (MCC)

Çekmece tipli MCC kabineti üç hissəyə, yəni kabinetin arxasında üfüqi avtobus bölməsinə, kabinetin ön hissəsindəki funksional bölmə və kabinetin ön hissəsində kabel bölməsinə bölünür. Üfüqi avtobus bölməsi və funksional bölmə bölməsi alovu gecikdirilən köpüklü plastikdən hazırlanmış funksional lövhələrlə ayrılır və kabel bölməsi üfüqi avtobus bölməsindən və polad plitələrin funksional bölməsindən ayrılır. MCCI Motor Nəzarət Mərkəzi) Çekmece aşağıdakı beş növə bölünür: 8E / 4: Hündürlüyü 200 × eni 150 × dərinliyi 400 mm. 8E / 2: Hündürlüyü 200 × eni 300x dərinliyi 400 mm. 8E: Hündürlüyü 200 × eni 600 × dərinliyi 400 mm. 16E: Boy 400 × eni 600 × dərinliyi 400 mm. 24E: Hündürlüyü 600 × eni 600 × dərinliyi 400 mm.

◆ Arxa çıxma şkafı quruluşu

Keçid kabinetinin tənzimləmə genişliyini azaltmaq üçün keçid kabinetinin əsas avtobusu, keçid kabinetinin başında üfüqi şəkildə quraşdırılmışdır və kabinetin arxa yarısı daxil olan və gedən kabellər qoşulmuş bir kabel otağıdır. Keçid kabinetinin ön hissəsi, açar qurğuların funksional vahidlərinin quraşdırıldığı cihaz otağıdır. Bu sistemdə, keçid kabinetinin tərəfindəki kabel otağı arxa şkafa köçürülür, o, yarımstansiyanın kosmik düzülüşünün tələblərinə daha çox keçid kabinetinin tənzimləmə genişliyini artırır.

Feeder kabineti 600 mm enində və 1000 / 1200mm dərindir, yuxarıdakı müstəqil əsas avtobus otağı olan, cihaz otağından təcrid olunmuşdur. Ön cihaz kamerasının effektiv quraşdırma hündürlüyü 72E (e = 25mm), çoxfunksiyalı lövhə tərəfindən arxa kabel kamerasından ayrılan, kompakt quruluş və çevik vahid konfiqurasiyası olan keçid kabinetinin quraşdırma məkanından tam istifadə edir. Arxadakı kabel otağında quraşdırma və təmir üçün əlverişli olan bir qapı var. Gələn kabinetin eni gələn bölmənin çərçivəsinə görə müəyyən edilir. Tövsiyə olunan genişlik 400/600/800 / 1000mm, kabinet dərinliyi 1000 mm-dir.

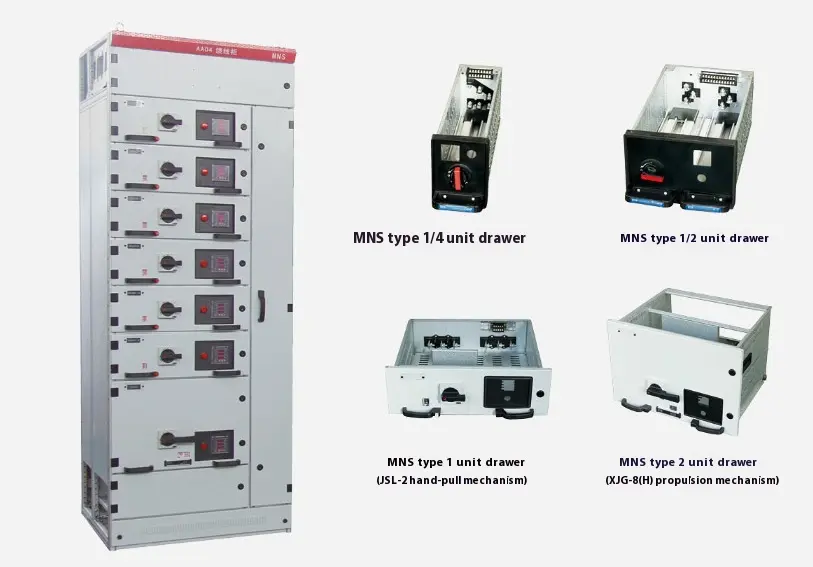

● Çekmece növü

(1) 8E / 4: 8-ci hündürlükdə 4 çekmece bölməni yığın.

(2) .8E / 2: 8E boyu məkanında 2 çekmece bölməni yığın.

(3) 8E: 8E boyu məkanında bir çekmece bölməsini yığın.

(4) 16E: 16E (400 mm) hündürlüyündə bir çekmece bölməsini yığın.

(5) 24E: 24E (600 mm) yüksəklikdə bir çekmece bölməsini yığın. Beş növ çekmece bölmələri bir kabinetdə tək toplana bilər və qarışıq montaj üçün də istifadə edilə bilər. Tək bir məclis üçün bir kabinetdə yerləşdirilə bilən çekmece vahidlərinin maksimum sayına görə aşağıdakı cədvələ baxın.

◆ Çekmecelerin elektrik və mexaniki bir-birinə qarışması

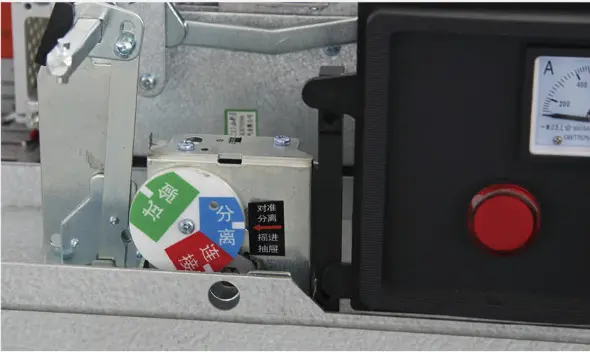

Çekmece vahidi, əməliyyat sapı tərəfindən idarə olunan və açıq və dəqiq bağlanış, test, rəsm və təcrid mövqeləri olan etibarlı mexaniki bir interlocking mövqeyinə malikdir. Əməliyyat mexanizminin funksiyası üçün rəqəmə baxın. Təhlükəsizlik tədbirlərini gücləndirmək üçün, əməliyyat sapı yerləşdirildikdən sonra kilidlər əlavə edilə bilər və sol rəqəmdə göstərildiyi kimi üç kilid əlavə edilə bilər. Çekmece vahidi yerində olduqda, bu, əməliyyat funksiyası və Şəkil 4 və Şəkil 5-də sadalanan mövqe ilə ciddi şəkildə hərəkət etməlidir, əks halda struktur hissələrə asanlıqla zərər verəcəkdir, buna görə istifadə edərkən diqqət yetirin.

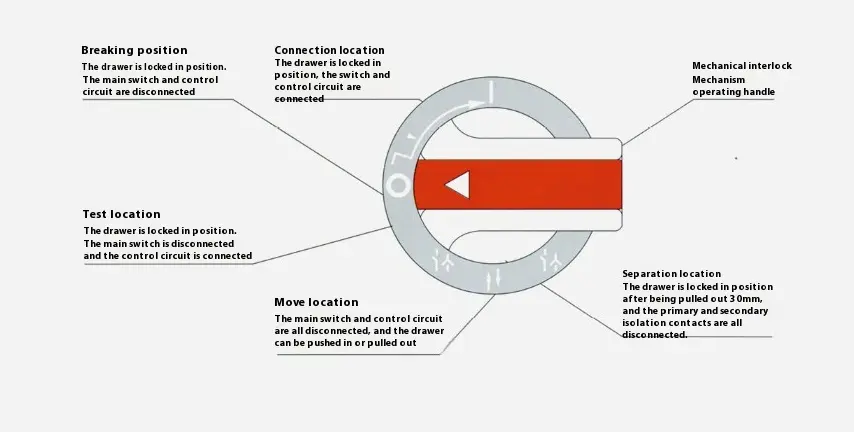

◆ 8E / 4 və 8E / 2 keçid funksiyasını işlədir

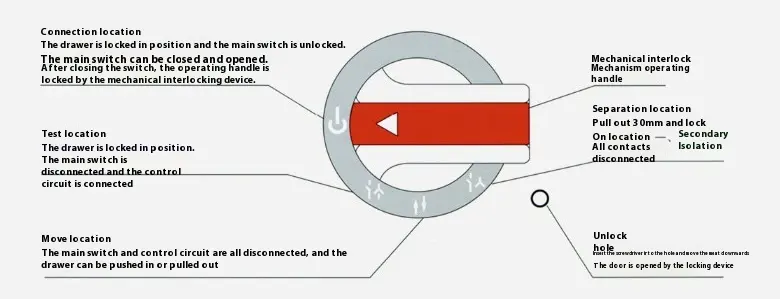

◆ 8Eand 16e, 24E keçid funksiyasını işlədir

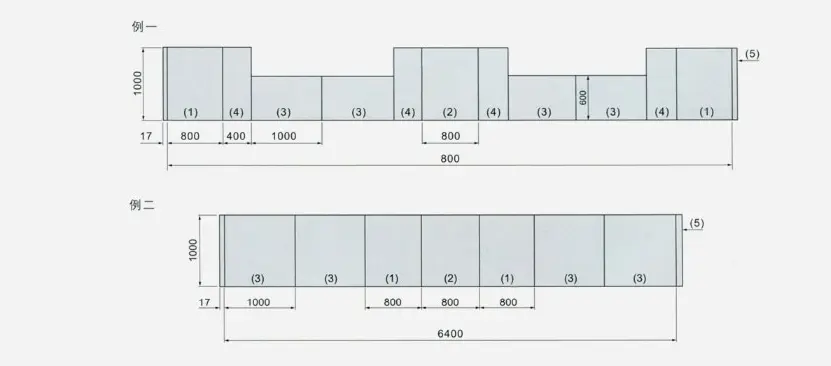

◆ Birləşmə rejiminin sxematik diaqramı

● Quraşdırma, istifadə və istismar

1. Cihaz təyinat yerinə gələndə əvvəlcə qablaşdırma qutusunun tamam olub olmadığını yoxlayın. Cihaz dərhal quraşdırılmırsa, quru və təmiz bir yerdə saxlanılmalıdır.

2. Cihazı divardan uzaqlaşdırmaq tövsiyə olunur və ya divara qarşı quraşdırıla bilər. Quraşdırma Vəqfi təyyarəsi düz olmalıdır və təməl kanalının üfüqi səhvi 1/1000, ümumi uzunluğu sapma 3 mm-dir ..

3. Bütün keçirici hissələrin bolt düzəldilməsi üçün 8.8-ci sinif və gərginlik yuyucusu istifadə etmək tövsiyə olunur və tövsiyə olunan sərtləşdirən tork aşağıdakı cədvəldə göstərilir:

4. Kabel baş örtüyü və MCC sxemi aksesuarları tərəfindən təchiz edilmiş ikinci dərəcəli dövrə üçün müəyyən sayda mis bağlayıcı. (Mis oynaqlarının soyuq press emalında uyğunlaşmaq üçün çox nüvəli çevik tellər orta kabellər üçün tövsiyə olunur).

5. Kabel bağlandıqdan sonra cihazın dibi kiçik heyvanların kabinetə sürünməsinin və qısa dövrə qəzalarının səbəb olmasının qarşısını almaq üçün bağlanmalıdır.

6. Quraşdırıldıqdan və ya düzəlişdən sonra, işə salmadan əvvəl aşağıdakı yoxlamalar və testlər tələb olunur:

Cihazda quraşdırılmış elektrik avadanlıqları və idarəetmə naqillərinin zavod təsvirlərinin tələblərinə cavab verib-girdiyini yoxlayın.

▶ Müxtəlif açarların əl ilə işləməsi çevik, anormallıq və ya sıxma olmadan çevik olmalıdır.

The Mexanik bir-birinə interlocking mexanizmi və elektrik bir-birinin hərəkətlərinin hərəkətlərinin sistem tələblərinə cavab verməli olan düzgün və etibarlı olub olmadığını yoxlayın.

The Əsas dövrə izolyasiya müqavimətinin və idarəetmə dövrəsinin izolyasiya müqavimətinin müəyyənləşdirilməsini yoxlayın.

Cihazda quraşdırılmış elektrik avadanlıqlarının yaxşı təmasda olub olmadığını yoxlayın və elektrik cihazının texniki tələblərinə cavab verir.

Cihazın içərisində hər hansı bir xarici maddənin olub olmadığını yoxlayın və müxtəlif hissələrin montaj vintlərinin itirilməməsi.

Mcc, AÇMAQ MCC üçün əməliyyat təlimatları:

(1) Çekmece dibinin dibi bələdçiyə düzgün daxil olduqdan sonra kabinetə girə bilər, əks halda çekmece zədələnəcək və ya çıxarmaq olmaz.

(2) 8E / 4 və 8E / 2 çekmece panelindəki simvol və funksiyalar üçün Şəkil 4-ə baxın. Fiqurdakı "Mən" iş yerində "O" arasından "I" iş mövqeyindən işləmə sapının əvvəlcə "o" "i" -ə "i" -ə döndü. Qayıdanda, onu itələməyə ehtiyac yoxdur, sadəcə "o" sapını "O" ya "O" ya çevirdikdən sonra, qolu, sapı.

(3) 8E-24-də çəkmə panelindəki simvol və funksiyalar üçün Şəkil 5-ə baxın. Sapı iş mövqeyinə çatdıqda, mexanizm əsas açarda mexaniki kilidini buraxır və sonra əsas açar bağlana və açıla bilər. Ancaq əsas keçid bağlandıqda, interlocking mexanizminin sapı işlə təmin edilə bilməz. Qapının açılması mexanizmi olan işarəyə cavab verən aşağı sağ küncdə qapıda kiçik bir plastik örtük var. Əməliyyat prosesi belədir: Çekmece iş yerində olduqda, qapını açmaq istəsəniz, əvvəlcə kiçik örtüyü çıxarın, sonra tornavida-ni çuxura qoyun və qapını açmaq üçün enişləri aşağı salın. Qapını açdıqdan sonra kiçik plastik örtüyü örtməyinizə əmin olun, əks halda orijinal qorunma səviyyəsi məhv ediləcəkdir.

● Cihazların nəqliyyat və saxlanması

▶ Cihazın üstündən keçməyə və ağır titrəməyə icazə verilmir.

The Cihazı boşaltdıqdan sonra cihaz qaldırarkən nəqliyyat bucağı boşqabından istifadə edilməlidir və iki polad məftil və iplik bucağı ≤1200 olmalıdır. Bir forklift yük maşını, rulon və ya crowbar istifadə edilərsə, cihazın alt-altından birbaşa həyata keçirilməyə icazə verilmir.

Cihaz yerində quraşdırıldıqda, qısa bir məsafəyə mövqeyi hərəkət etdirmək istəyirsinizsə, şassiin dörd küncündə bunu bəxş edə bilərsiniz.

▶ Elektrikli məhsullar və hissələrin cihazdakı iradə zamanı sökülməsinə icazə verilmir.

▶ Yağışın yaşlanmasının qarşısı alınmalıdır və mühit temperaturu bu nümunənin müvafiq müddəalarına uyğun olmalıdır.

● Məhsulların tamlığı

MTN Tipi Aşağı Gərginlik Power Distribution Kabineti qablaşdırma siyahısı, məhsul sertifikatı, məhsul təlimatı təlimatı və zəruri rəsmlər və dəstəkləmə siyahısına uyğun olaraq qapı açarı və ehtiyat hissələri əlavə olunur.
