AC aşağı gərginlikli paylama kommutatoru

● GGD tipli AC aşağı gərginlikli paylama kommutatorunun şərtlərindən istifadə etməklə

▶ Ətraf mühitin hava istiliyi + 40 ℃ və ya -5 ℃ -dən aşağı olmamalıdır, 24 saat ərzində orta temperatur + 35 ℃ -dən çox olmamalıdır

The Bağlı quraşdırma və istifadə yerinin hündürlüyü 2000 m-dən çox olmamalıdır ;;

▶ Ətrafdakı havanın nisbi rütubəti + 40 ℃ ən yüksək temperaturda 50% -dən çox olmamalıdır və daha böyük bir nisbi temperaturun daha böyük bir temperaturu (məsələn, 90% -də + 20% -dən 90% -də), istilik dəyişikliyi səbəbindən bəzən baş verə bilər;

▶ Avadanlıq quraşdırıldıqda, şaquli təyyarəyə meyl 5-dən çox olmamalıdır:

▶ avadanlıq şiddətli titrəmənin və təsirinin olmadığı bir yerdə quraşdırılacaq və elektrik komponentlərini korlamaq üçün kifayət deyil;

Qeyd: İstifadəçilərin xüsusi tələbləri olduqda, istehsalçı ilə danışıqlar apara bilərlər.

● Əsas elektrik parametrləri

● Dizayn xüsusiyyəti

GGD Tipi AC aşağı gərginlikli paylama kommutatorunun kabineti ümumi şkaf şəklindədir və çərçivə 8MF soyuq formalaşdırılmış polad ilə yerli qaynaqla toplanır. Kabinetin dəqiqliyini və keyfiyyətini təmin etmək üçün çərçivə hissələri və xüsusi dəstəkləyici hissələr təyin olunmuş polad istehsalçı tərəfindən verilir. Universal kabinetin komponentləri modul prinsipə görə hazırlanmışdır və 20 montaj çuxuru var. Universal əmsal yüksəkdir ki, bu zavodun istehsal dövrünü yalnız istehsal dövrünü qısaltmayan, eyni zamanda iş səmərəliliyini artıran əvvəlcədən istehsalını həyata keçirə bilər.

▶ GGD tipli AC-nin aşağı gərginlikli paylama şüşəsi, kabinetin istismarında istilik yayılmasını tam nəzərdən keçirir. Kabinetin yuxarı və aşağı uclarında müxtəlif sayda soyutma yuvaları var. Kabinetdəki elektrik komponentləri istilik yaradan zaman isti hava yüksəlir və yuxarı yuvadan axıdılır, soyuq hava, sızanmış kabinetin soyutma məqsədinə çatmaq üçün, alt yuvadan davamlı olaraq kabinetə davamlı olaraq doldurulur.

▶ Müasir sənaye məhsulu modelləşdirmə dizaynına görə, GGD tipli AC aşağı gərginlikli paylama kommutatoru, bütün şkafın gözəl və səxavətli hala gətirən hər hissənin şkaf şəklini və bölmə ölçüsünü dizayn etmək üçün qızıl hissə nisbəti üsulunu qəbul edir.

▶ Şkaf Qapısı quraşdırma və sökülmə üçün əlverişli olan fırlanan bir menteşe ilə çərçivə ilə bağlıdır. Gable rezin şeridi qapının ətəyinə daxil edilmişdir. Qapı bağlandıqda, qapı və çərçivə arasındakı zolaq, kabinetlə birbaşa toqquşmağın qarşısını ala bilən və qapının qorunması səviyyəsini yaxşılaşdıran müəyyən bir sıxılma vuruşu var.

▶ Elektrik komponentləri ilə təchiz olunmuş alət qapısı, şkafdakı çoxsaylı iplərin çoxlu ipləri ilə çərçivə ilə birləşdirilmişdir və kabinetdəki quraşdırma hissələri çərçivə ilə bağlanmış vintlər tərəfindən bağlanmışdır ki, bütün kabinet tam bir əsaslı qorunma sistemini təşkil edir.

The Şkafın üst örtüyü güclü yapışma və yaxşı toxuma olan poliester narıncı çörək bişirmə boyasından hazırlanmışdır. Bütün kabinet, parlaq effektdən qaçan və vəzifə yerinə yetirən personal üçün rahat vizual mühit yaradır.

Lazım olduqda kabinetin üst qapağı, əsas avtobusun montaj və tənzimlənməsi üçün əlverişli olduqda çıxarıla bilər. Nazirlər Kabinetinin dörd küncü qaldırma və göndərmə üçün qaldırma halqaları ilə təchiz edilmişdir.

The Kabinetin qorunması səviyyəsi IP30-dır və istifadəçilər də istifadə mühitinin tələblərinə uyğun olaraq IP20 və IP40 arasında seçim edə bilərlər.

● Quraşdırma və istifadə

Məhsul qəbul edən yerə gəldikdən sonra əvvəlcə qablaşdırmanın bütöv olub olmadığını yoxlamalı və problemlərin aşkar edildiyi vaxtın səbəblərini tapmaq üçün müvafiq şöbələrə bildirməlidir. Dərhal quraşdırılmayan məhsullar üçün normal istifadə şəraitinin müddəalarına uyğun olaraq müvafiq yerlərdə yerləşdirilməlidir.

◆ Məhsulun quraşdırılması

Məhsulların quraşdırılması quraşdırma sxematik diaqramına görə həyata keçirilir (əlavə edilmiş rəqəmə baxın) və əsas kanal polad və boltlar istifadəçilər tərəfindən təmin edilir. Əsas avtobus bir sıra bir sıra tin örtüklü olduqda, üst-üstə düşən səth təmir edilərək düzəldilməlidir, təmizlənir, təmizlənir, neytral vazelin və ya digər tədbirlər görülür və sonra boltlar ilə bərkidilir.

◆ Məhsullar quraşdırıldıqdan və istifadəyə verilməmişdən sonra aşağıdakı maddələr üçün yoxlanılır və sınaqdan keçirilir.

The Kabinetin ən yaxşı boyanının düşdüyünü və kabinetin quru və təmiz olub olmadığını yoxlayın.

The Elektrik komponentlərinin əməliyyat mexanizminin çevik olub-olmaması və ya həddindən artıq işləmə qüvvəsi olmamalıdır.

Əsas və köməkçi əsas elektrik cihazlarının əsas və köməkçi əlaqələrindən kənarlaşdırılması etibarlı və dəqiqdir.

Alətlərin göstəricisi və transformatorunun nisbəti və polariti olub-olmaması.

▶ Busbar bağlantısının yaxşı olub-olmaması və izolyasiya dəstəklərinin, montaj hissələri və aksesuarları möhkəm və etibarlı şəkildə quraşdırılıb-quraşdırılıb.

▶ Köməkçi əlaqə tələbləri, sigortanın sigorta əsas spesifikasiyasından asılı olmayaraq, releyin təyin dəyəri dizayn tələblərinə cavab verir və hərəkətin etibarlı və dəqiq olub-olmaması.

The Dairənin təmasında elektrik sxematik diaqramın tələblərinə cavab verir.

The Qoruma dövrə sisteminin tələblərə cavab verib-verməsi.

▶ İzolyasiya müqavimət dəyərini 1 megohmmetrdən az olmamaq üçün 500 volt megohmmeter istifadə edin.

◆ İstifadəsi üçün tədbirlər

(1) .Bu məhsul divara qarşı quraşdırılmır, bir tərəfə (ön tərəfdə) işlədilir və ikiqat qapılarla qorunur. Yalnız ixtisaslı mütəxəssislər, əməliyyat, yoxlama və istismar üçün məhsulun istismar kanalını və şkaf qapısını daxil edə və ya aça və ya aça bilərlər.

(2). Hava keçidləri dəfələrlə ardından əsas təmasda yerli yanıqları düzəldəcək və karbon maddələri istehsal edərək, əlaqə müqavimətini artıracaq, əməliyyat təlimatlarına görə müntəzəm təmir və təmir edilməlidir.

◆ Məhsul tamam dəsti

▶ qablaşdırma siyahısı

▶ Məhsul sənədi

▶ İstifadə qaydaları

▶ Zavod testi hesabatı

▶ Müvafiq elektrik təsvirləri

▶ Kabinet qapı açarları, işləyən tutacaqlar və müqavilədə göstərilən ehtiyat hissələri.

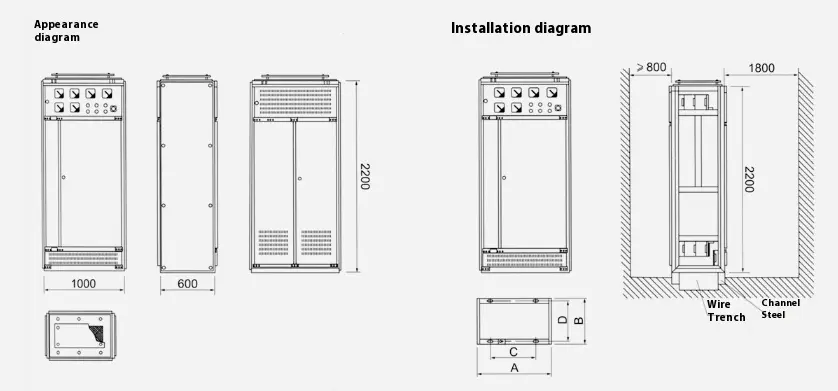

● Kontur və quraşdırma sxematik diaqram
