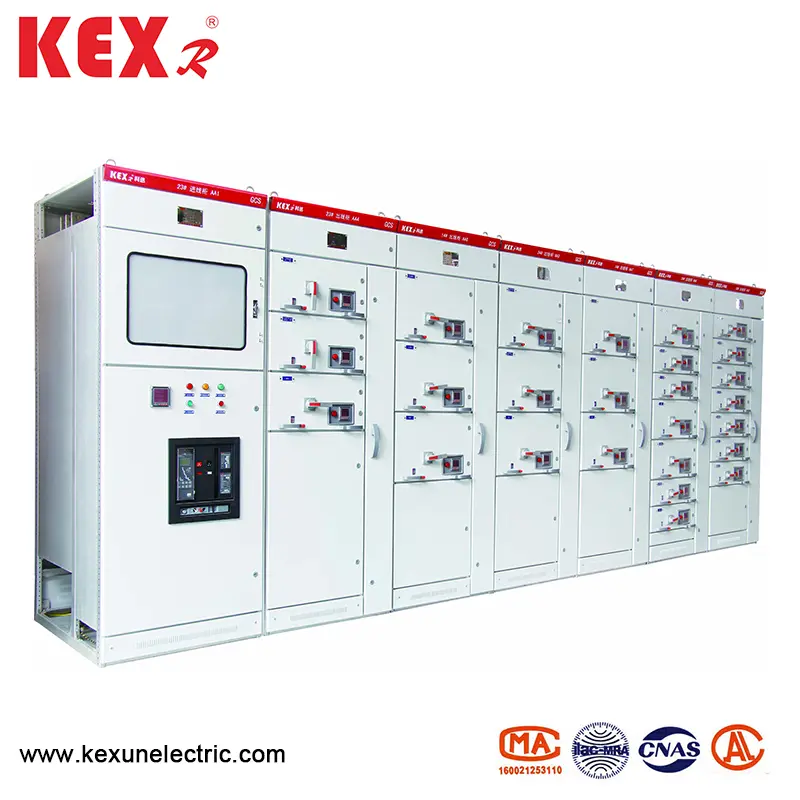

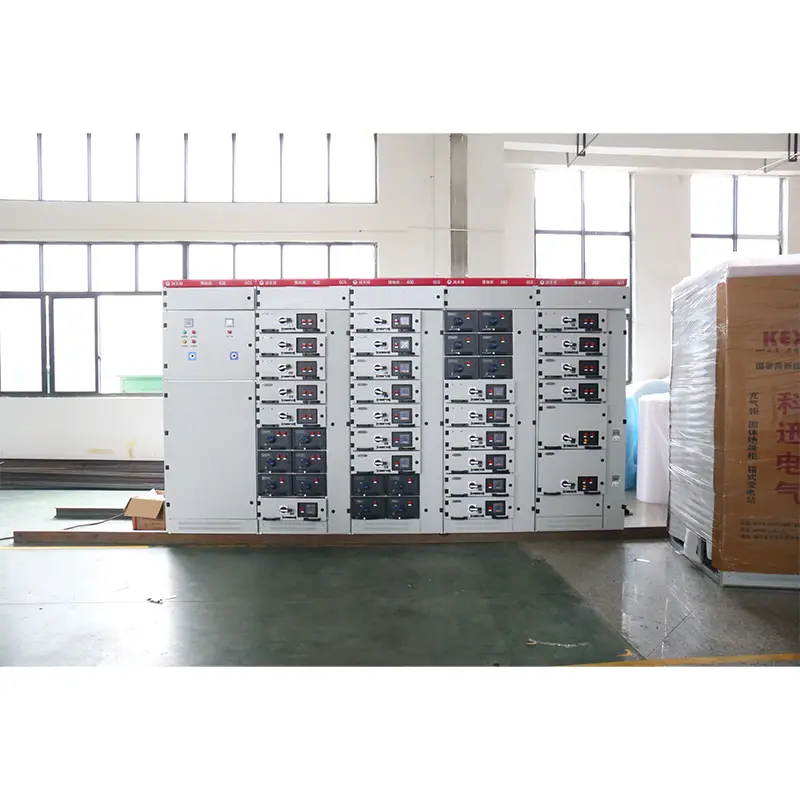

Aşağı gərginlik hasilatı keçid kabineti

● Performans indeksi

GCS tipli aşağı gərginlikli çıxarış keçid kabinetinin dizaynı aşağıdakı standartlara cavab verir:

▶ iC439-1 Aşağı gərginlikli keçid və nəzarət qurğuları

▶ GB7251 Aşağı gərginlikli kommutasiya

▶ ZBK36001 Aşağı gərginlikli çəkmə kommutatoru

● Əsas parametrlər

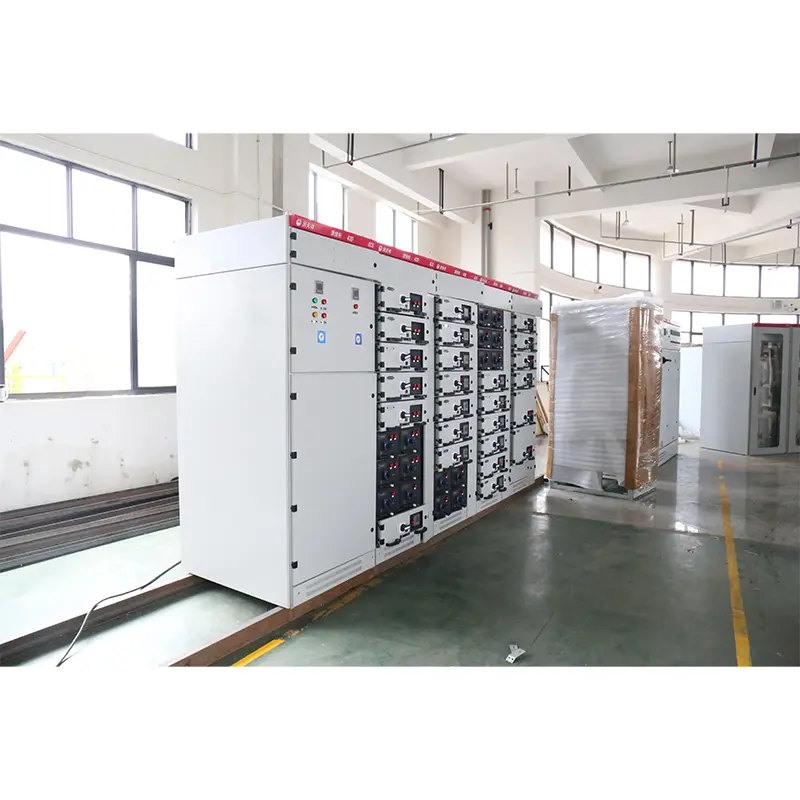

● Əsas quruluş

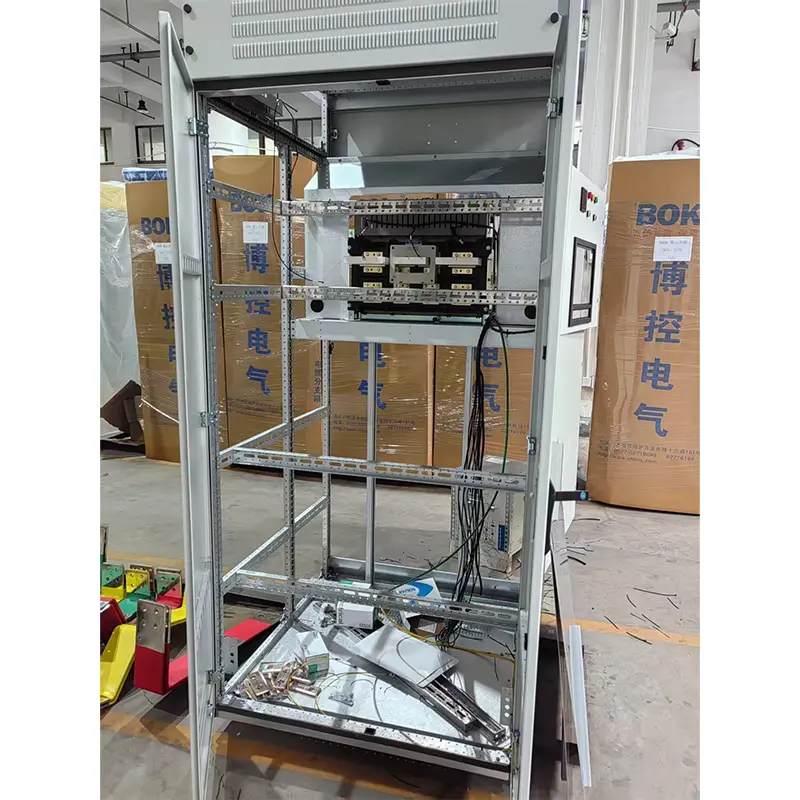

▶ GCS tipli aşağı gərginlik açarı kabinetinin əsas çərçivəsi 8MF tipli açıq bölmə poladını qəbul edir və bölmənin iki tərəfi, 20 mm və 100 mm və ①9.2mm modul ilə quraşdırılmışdır, buna görə daxili quraşdırma çevik və rahatdır.

▶ Əsas çərçivə iki montaj formasında, yəni tam yığılmış quruluş və qismən qaynaqlanmış quruluşda (yan çərçivə və kəsik şüası) seçmək üçün hazırlanmışdır.

Cihazın hər bir funksional otağı bir-birindən təcrid olunmuşdur və bölmələri funksional vahid otağına, avtobus otağına və kabel otağına bölünür. Hər bir otağın funksiyaları nisbətən müstəqildir.

▶ Üfüqi əsas avtobus kabinetin arxasında üfüqi şəkildə qurulmuşdur, bu cihazın əsas dövrəsini yüksək səviyyəli gücünə malikdir.

The Kabel bölməsinin dizaynı kabellərin yuxarı və aşağı enməsi üçün çox rahat edir.

Cihazın ümumi şkafı seriyası (aşağıdakı cədvələ baxın):

● funksiya bölməsi

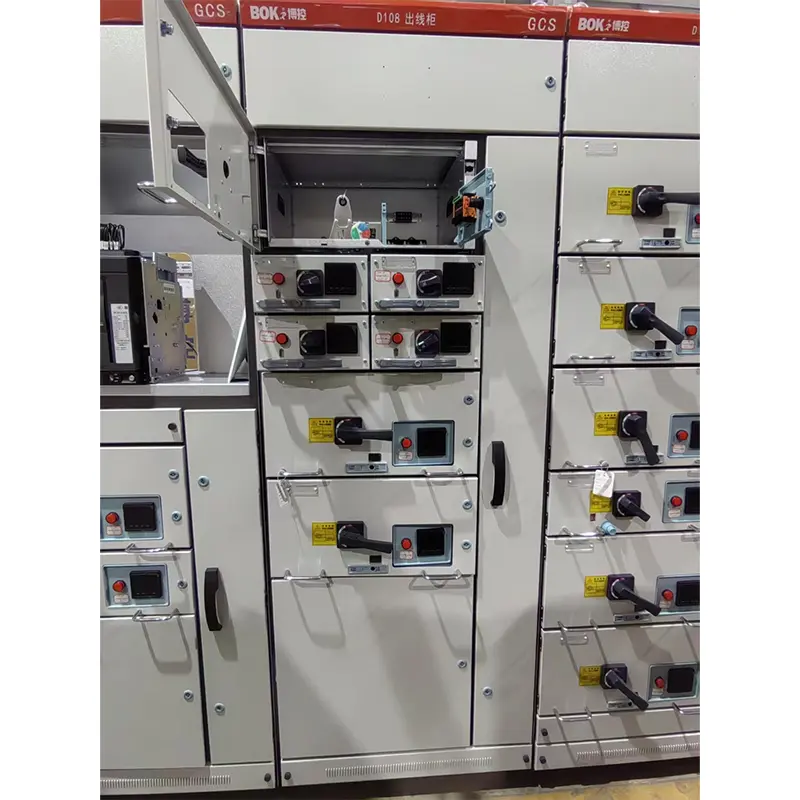

1. Çekməyin hündürlüyü 160 mm-dir. 1/2 vahidə, 1 vahidi, 3/2 vahidi, 2 ədəd, 3 vahid və beş ölçülü seriyalara bölünür. Bölmə dövrəsinin qiymətləndirilmiş cərəyanı 400a və ya daha azdır.

2. Çekmece yalnız hündürlük ölçüsündə dəyişir və eni və dərinliyi ölçüsü dəyişməz olaraq qalır. Eyni funksional vahidləri olan çekmece yaxşı bir-birinin əvəzinə malikdir.

3. Hər MCC kabineti ən çox 11 bir vahidli çekmece və ya 22 1/2 ədəd çekmece ilə təchiz edilə bilər. Birdən çox çekmece vahidi bir çoxfunksiyalı arxa boşqab qəbul etdi.

4. Mövcudya görə, çekmecənin giriş və çıxış xətləri eyni çip quruluşu ilə müxtəlif sayda plug-insları qəbul edir.

5. 1/2 vahid çekmece və kabel otağı arxa boşqab quruluşu olan ZJ-2 adapter ilə bağlanır.

6. Vahid çekmece və kabel otağı arasındakı əlaqə, mövcud qiymətə görə eyni ölçülü bar və ya boru quruluşu olan ZJ-1 adapterini qəbul edir.

7. Çekmece vahidi mexaniki interlocking cihaz ilə təchiz edilmişdir.

● Əsas elektrik komponentləri

Əsas elektrik komponentlərinin seçmə prinsipi, Çində seriyasında istehsal edilə bilən və cihazın yüksək performansının tələblərinə cavab verən idxal texnologiyasına əsaslanır

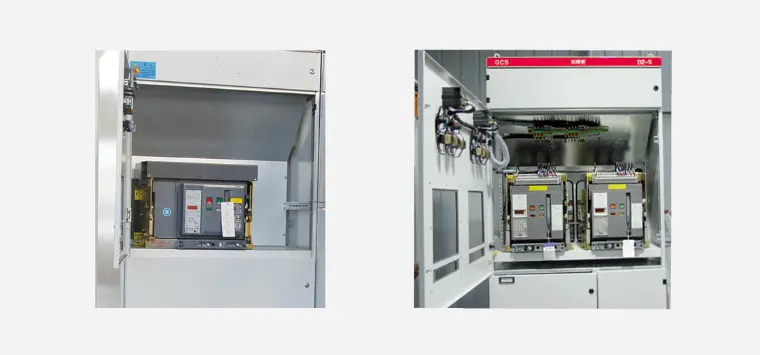

▶ Elektrik təchizatı və qidalandırıcı bölmənin qırıcısı əsasən Ah seriyasını seçir. Daha qabaqcıl performanslı ABB şirkəti tərəfindən istehsal olunan Schneider şirkəti və F seriyası tərəfindən istehsal olunan digər M seriyası da seçilə bilər. Ah Circuit Breaker, yaxşı performans, kompakt quruluş, yüngül çəki və güclü seriyaların xüsusiyyətlərinə malikdir. Qiymət nisbətən aşağı, təmir və istifadə rahatdır və bütün performans indeksləri bu cihazın tələblərinə cavab verə bilər.

▶ Çekmece vahidi (motor nəzarət vahidi, qismən yem vahidi) Dövrə qırıcıları Əsasən CM1 və TG.TM30 seriyalı plastik qutu dövrə sındırıcıları və bəziləri moeller şirkəti tərəfindən istehsal olunur. 100a seriyası. Bu açarlarda yaxşı performans, yığcam quruluş, qısa arıq və ya heç bir qisim və ya yüksək texniki və iqtisadi göstəricilərin xüsusiyyətlərinə malikdir, bu cihazın tələblərinə cavab verə bilər.

▶ İzolyasiya açarı və sigorta izolyasiya açarı Q seriyası olmalıdır. Bu seriyanın yüksək etibarlılıq və güclü qırılma qabiliyyəti var və mexaniki bir-birinə qarışa bilər.

▶ Əsas qoruyucu nt seriyasıdır. 5. AC əlaqə quranlar B və LCI-D seriyası olmalıdır ..

● GCS tipli aşağı gərginlikli çıxarış keçid kabinetinin xüsusiyyətləri

1. Adapterin istilik tutumunu təkmilləşdirin və bir adapterin temperaturun temperaturu, kabel başlığı və spacerinə qədər artan əlavə temperaturun artmasını çox azaldır.

2. Funksional bölmələr və bölmələr arasındakı ayrılma aydın və etibarlıdır və bir bölmənin uğursuzluğu digər bölmələrin işinə təsir göstərməyəcək, buna görə də uğursuzluğun minimum aralığı ilə məhdudlaşmasıdır.

3. Avtobusların üfüqi təşkili cihazın yaxşı dinamik və istilik sabitliyinə malikdir və 80 / 176KA-nın qısa dövrə cərəyanının təsirinə tab gətirə bilər.

4. Bir 4.MCC kabinetindəki dövrələrin sayı 22, elektrik enerjisi istehsalında avtomatik elektrik qapıları (maşınlar), neft-kimya sistemləri və geniş vahid vahid tutumu olan digər sahələrdəki ehtiyaclarını nəzərə alaraq.

5. Cihaz və xarici kabel arasındakı əlaqə kabel bölməsində tamamlandı və kabel yuxarı və aşağı gedə bilər. Mövcud transformator, quraşdırma və texniki xidmətin rahat olmasına səbəb olan kabel bölməsində quraşdırılmışdır.

6. Eyni güc paylama sistemində, qısa qapanma cərəyanı cari məhdudlaşdırıcı reaktorlarla məhdudlaşa bilər, avtobus gərginliyi müəyyən bir dəyərdə sabitləşə bilər və komponentlərin qısa qapanma gücü üçün tələblər qismən azaldıla bilər.

7. Çekmece vahidi kifayət qədər sayda ikinci dərəcəli bağlayıcıya (1/2 ədəd 1/2 üçün 32 cüt və 20 cüt), kontaktların sayına görə kompüter interfeysi və avtomatik idarəetmə döngəsinin tələblərinə cavab verə bilər

● köməkçi dövrə

Köməkçi dövrə diaqramının dizaynı istilik elektrik stansiyalarının köməkçi güc dizaynı və digər müvafiq dizayn texniki qaydalarının texniki qaydalarına uyğundur. Enerji bitkiləri və yarımstansiyaların aşağı gərginlikli güc sistemi və fabriklərdə, minaların və hündürmərtəbəli binalarda aşağı gərginlikli enerji paylama sisteminə uyğundur. Fabriklərin və minaların köməkçi dövrə sxemi, enerji təchizatı daxil olan xətt, qidalandırıcı xətti (PC) və motorlu qidalandırıcı xətti (MCC), funksional vahidlərə bölünən əsas dövrə sxeminə görə hazırlanmışdır ..

● Məhsul paketi

İstehsalçı tədarük edərkən aşağıdakı sənədləri və aksesuarları təqdim edir:

▶ Cihaz siyahısı

▶ Məhsul sənədi

▶ İstifadə qaydaları

▶ Zavod testi hesabatı

▶ Müvafiq elektrik təsvirləri

▶ Kabinet qapı açarları, işləyən tutacaqlar və müqavilədə göstərilən ehtiyat hissələri.

The Əsas komponentlərin quraşdırılması təlimatları

● Sifariş təlimatları

GCS tipli aşağı gərginlikli çıxarış keçid kabinetinin sifariş müqaviləsi aşağıdakı məzmunu ehtiva edir:

▶ Məhsulun tam modeli əsas dövrə sxemi nömrəsi və köməkçi dövrə sxemi nömrəsinə daxildir.

▶ Əsas dövrə sistemi birləşmə ardıcıllığı diaqramı

A TƏHLÜKƏSİZLİK TƏHLÜKƏSİZLİK TƏKLİFİ

The Şkafdakı komponentlərin siyahısı

The Gərginlik, cari və dövrə kimi parametrləri təyin etmək.

▶ Məhsulun normal istifadəsinə uyğun olmayan digər xüsusi cədvəllər.
