Aşağı gərginlikli tam dəsti

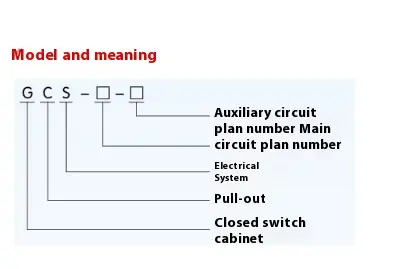

● model mənası

● Əsas parametrlər

● Əsas quruluş

▶ GCS tipli aşağı gərginlikli Tamamlanmış Tamamlanmış Set Set SECT 8MF tipli açıq bölmə poladını qəbul edir və Bölmə poladının iki tərəfi 20MM və 100mm və ①9.2mm modulları ilə quraşdırma deşikləri var, buna görə daxili quraşdırma çevik və rahatdır.

▶ Əsas çərçivə iki montaj formasında, yəni tam yığılmış quruluş və qismən qaynaqlanmış quruluşda (yan çərçivə və kəsik şüası) seçmək üçün hazırlanmışdır.

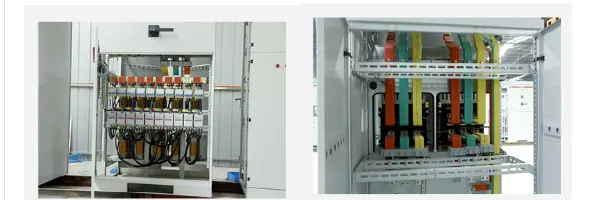

Cihazın hər bir funksional otağı bir-birindən təcrid olunmuşdur və bölmələri funksional vahid otağına, avtobus otağına və kabel otağına bölünür. Hər bir otağın funksiyaları nisbətən müstəqildir.

▶ Üfüqi əsas avtobus kabinetin arxasında üfüqi şəkildə qurulmuşdur, bu cihazın əsas dövrəsini yüksək səviyyəli gücünə malikdir.

The Kabel bölməsinin dizaynı kabellərin yuxarı və aşağı enməsi üçün çox rahat edir.

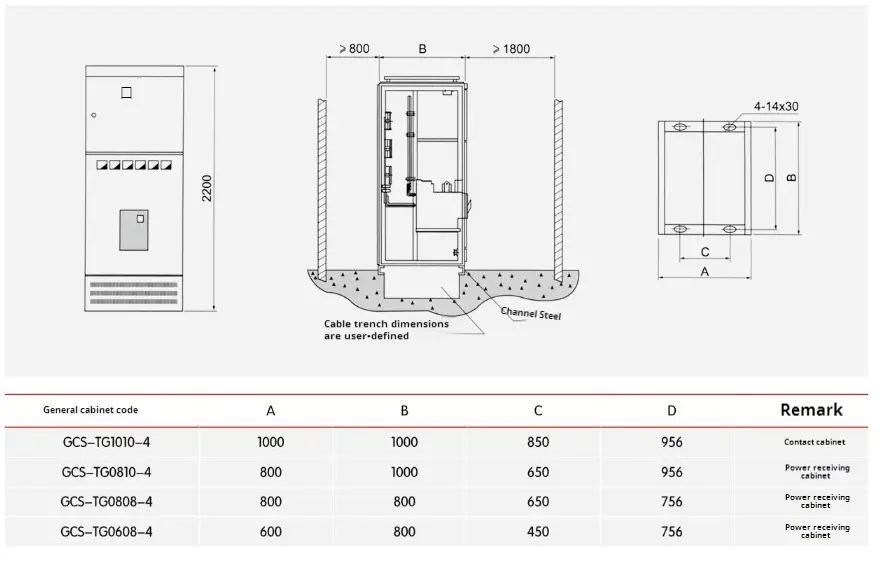

Cihazın ümumi şkafı seriyası (aşağıdakı cədvələ baxın):

● GCS tipli aşağı gərginlikli tam dəsti quraşdırılması və istifadəsi

◆ Məhsullar qəbul edən yerə gəldikdən sonra əvvəlcə qablaşdırmanın bütöv olub olmadığını yoxlamalıdırlar. Problemlər tapılırsa, müqavilənin müvafiq şöbələrini iş qeydləri etmək, səbəbləri birləşdirmək, viza etmək və sonrakı nəticə ilə məşğul olmaq üçün dərhal xəbərdar etməlidirlər. Dərhal quraşdırılmayan məhsullar üçün, onlar müvafiq yerə yerləşdirilməli və normal istifadə şərtlərinə və elektrik avadanlığı üçün müvəqqəti saxlama qaydalarının tələblərinə uyğun olaraq yerləşdirilməlidir. 1. Məhsul quraşdırma sxematik diaqramına görə quraşdırılıb (əlavə edilmiş rəqəmə bax). Bolt konzimləmə üsulu qəbul edildikdə Fond Kanal Polad və boltlar istifadəçi tərəfindən təmin ediləcəkdir. Əsas avtobus bağlanarkən, səthi nəqliyyat, saxlama və digər səbəblərə görə qeyri-bərabər olduqda, əlaqə və bərkidilmədən əvvəl düzəldilməlidir.

Cihazlar ayrıca və ya sütunlar, şəhadətnaməsi, kabinet səthinin qeyri-bərabərliyi və şkaflar arasındakı boşluqların sapması aşağıdakı cədvəldəki tələblərə cavab verəcəkdir.

◆ Yoxlama və yoxlama GCS tipli aşağı gərginlikli tam dəsti

Quraşdırma və əməliyyata qoymadan əvvəl

(1) Kabinetin üst boya və ya digər örtük materiallarının (məsələn, plastik püskürtmə) zədələnib, kabinetin quru və təmiz olub-olmamasını yoxlayın.

(2) Elektrik komponentlərinin əməliyyat mexanizminin çevik olub-olmaması və ya həddindən artıq işləmə qüvvəsi olmamalıdır.

(3) Əsas və köməkçi təmasların əsas elektrik cihazlarının etibarlı və dəqiq olmasıdır.

(4) Çekmece və ya çəkmə mexanizmi, toqquşmadan və toqquşmadan çevik və yüngül olmalıdır.

(5) Çekmece və ya çəkmə quruluşunun daşınar və statik kontaktlarının mərkəzi xətləri ardıcıl olmalıdır və təmaslar yaxın təmasda olmalıdır. Əsas və köməkçi əlaqələrin taxma dərinliyi tələblərə cavab verməlidir. Mexanik bir-birinə və ya elektrikli və ya elektrik: cavab hərəkəti düzgündür və kilidləmə və ya sərbəst buraxma etibarlı olmalıdır.

(6) Eyni ölçülü çekmece, sıxılma və toqquşmadan rahat bir şəkildə dəyişdirilə bilər.

(7) Çekmece və kabinet arasındakı təmas kontaktı yaxın təmasda olmalıdır. Çekmece itələdikdə, çekmece təmas kontaktı əsas təmasdan əvvəl əlaqə saxlanılır və çəkildikdə əsas təmasdan sonra təməl bağlanır.

(8) Alətin kalibrlənməsi, transformatorun transformasiya nisbəti və polariti düzgün olmalıdır.

(9) Sigorta Core spesifikasiyası mühəndislik dizaynının tələblərinə cavab verməlidir.

(10) Qorunmanın reytinqi və qurulması düzgün və etibarlı olmalıdır.

(11) İzolyasiya müqavimət dəyərini 1 mω-dən az olmayan ölçmək üçün 1000V megohmmeter istifadə edin.

(12) Hər bir avtobus çubuğunun bağlanması yaxşıdır və izolyasiya dəstələri, quraşdırma hissələri və digər aksesuarların quraşdırılması möhkəm və etibarlı olmalıdır.

The GCS tipli aşağı gərginlikli tam dəstinin ehtiyat tədbirlərindən istifadə edin

▶ Cihaz, ön tərəfdən işlədilən və hər iki tərəfdə saxlanılan divarın üstünə quraşdırılmayan aşağı bir tam bir dəstdir. Yalnız ixtisaslı mütəxəssislər istismar, yoxlama və təmir üçün təmir kanalını və kabinet qapısını daxil edə və ya aça bilərlər.

▶ Hava açarı və qəliblənmiş qutu qırıcıları, xüsusən də yerli təmasda yandırmağa və bağlanmış qısa dövrə ayrılmasından və bağlanışdan sonra ayrılmış və bağlandı, bu da əlaqə müqavimətini artıracaq karbon maddələri istehsal edəcəkdir. Buna görə də, dövrə qırxanının təlimat kitabçasında saxlanılmalı və əsaslı təmir edilməlidir.

The Quraşdırıldıqdan və istismardan sonra, cihazın yaxşı funksional ayrılmasını təmin etmək və günahın genişlənməsinin qarşısını almaq üçün bölmə və funksional bölmələr arasındakı təcrid olunmalıdır.

● Məhsul paketi

İstehsalçı tədarük edərkən aşağıdakı sənədləri və aksesuarları təqdim edir:

▶ Cihaz siyahısı

▶ Məhsul sənədi

▶ İstifadə qaydaları

▶ Zavod testi hesabatı

▶ Müvafiq elektrik təsvirləri

▶ Kabinet qapı açarları, işləyən tutacaqlar və müqavilədə göstərilən ehtiyat hissələri.

The Əsas komponentlərin quraşdırılması təlimatları

● Sifariş təlimatları

GCS tipli aşağı gərginlikli tam dəsti sifariş müqaviləsi aşağıdakı məzmunu ehtiva edir:

▶ Məhsulun tam modeli əsas dövrə sxemi nömrəsi və köməkçi dövrə sxemi nömrəsinə daxildir.

▶ Əsas dövrə sistemi birləşmə ardıcıllığı diaqramı

A TƏHLÜKƏSİZLİK TƏHLÜKƏSİZLİK TƏKLİFİ

The Şkafdakı komponentlərin siyahısı

The Gərginlik, cari və dövrə kimi parametrləri təyin etmək.

▶ Məhsulun normal istifadəsinə uyğun olmayan digər xüsusi cədvəllər.
