Lv kommutator

● şərtlərdən müntəzəm istifadə

◆ GCK LV SwitchGear-ın 2000 m-dən az yüksəkliyi

◆ Ətraf mühitin temperaturu + 40 ℃ -dən çox deyil və 24 saat ərzində orta temperatur + 35 ℃ -dən yüksək deyil və mühitin hava istiliyi 50 ℃ -dən aşağı deyil

◆ Atmosfer şəraiti: Hava təmizdir və temperatur + 40 ℃, temperatur az olduqda, nisbi rütubət 50% -dən çox deyil və temperatur aşağı olduqda, ən yüksək nisbi rütubət, temperatur + 20 ℃ olduqda 90%

◆ GCK LV kommutatoru yanğın, quru partlayış, ciddi çirklənmə, kimyəvi korroziya və şiddətli titrəmə qədər olan yerlərdə quraşdırılmalıdır

The Şaquli təyyarənin meylinin 5-dən çox olmamalıdır; Bu məhsul aşağıdakı temperaturda nəqliyyat və saxlama üçün uyğundur: -25 ℃ ~ 55 ℃ və qısa müddətdə + 70 ℃ -dən çox olmayacaqdır (24 saatdan çox); Yuxarıdakı istifadə şərtləri yerinə yetirilə bilməzsə, istifadəçi onu sifariş edərkən istehsalçı ilə qaldıracaq və məsləhətləşmə yolu ilə həll edər.

● GCK LV SwitchGear-ın əsas texniki parametrləri

● memarlıq xüsusiyyəti

Çekmece funksiyası bölməsi və qapı mexanizmi əsas açarın əməliyyat mexanizmi ilə mexaniki olaraq bağlanır. Əsas keçid bağlanış mövqeyində olduqda, qapı açıla bilməz və əməliyyat mexanizmi əlavə bir kilidlə bağlanış və ya açılış mövqeyində kilidlənə bilər. Funksional bölmələrin bölmələri metal plitələrlə ayrılır və çekmece yaxşı bir-birinin əvəzinə və iş mövqeyi, test vəziyyəti və ayrılma vəziyyəti var. Çekmece müəyyən bir mövqeyə itələdikdə, çekmece avtomatik olaraq yerləşdiriləcəkdir. Bu zaman çekmənin sol tərəfindəki çekmece, yerləşdirmə və növbəti vəziyyətə daxil olmaq üçün çəkilə bilər. Çekmece kabinetdən çıxarıldıqda, düşmənin qarşısını almaq funksiyası da var.

The Sabit sxemləri olan kabinet, kapitance kompensasiya və ölçmə kimi eyni görünüş və çekmece kabineti kimi eyni üfüqi avtobus mövqeyi var. Bununla da çekmece tipli kabinetin və sabit kabinetin yan-yana istifadə olunacağını təmin edir.

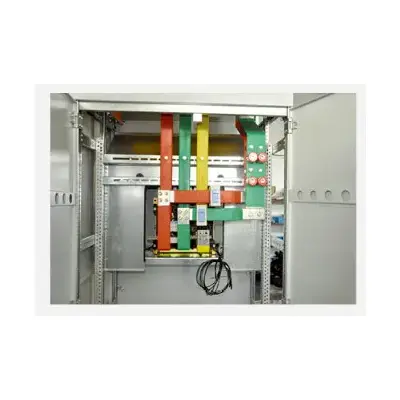

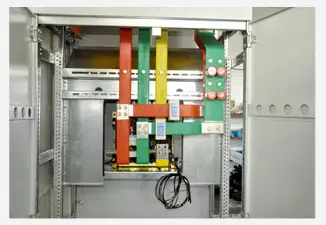

▶ Busbar Sistemi: Nazirlər Kabineti üç fazalı beş telli sistem qəbul edir, üfüqi avtobusbarın qiymətləndirilmiş cərəyanı 1250-dən aşağı olduqda, ikiqat avtobusbar 1250a-dan yuxarı olduqda istifadə olunur. Şkaflar arasındakı üfüqi avtobus çubuğu blokları birləşdirərək üst-üstə düşür və şaquli avtobus çubuğu polikarbonat mühəndislik plastik qabığı ilə əhatə olunmuşdur. Daxili baffle qövs diffuziyasını məhdudlaşdırmaq üçün istifadə olunur. Neytral avtobus çubuğu kabinetin ön hissəsində qurulub və qoruyucu avtobusbar (PE) kabinetin altındakı və kabinetin baftı ilə bağlıdır.

The Shell-in qorunma səviyyəsini azaltmamaq şərti ilə, keçid kabinetinin alt və üstü təbii havalandırma pəncərələri ilə təmin olunur.

The Şkaf qabığının qorunması dərəcəsi IP40-dır.

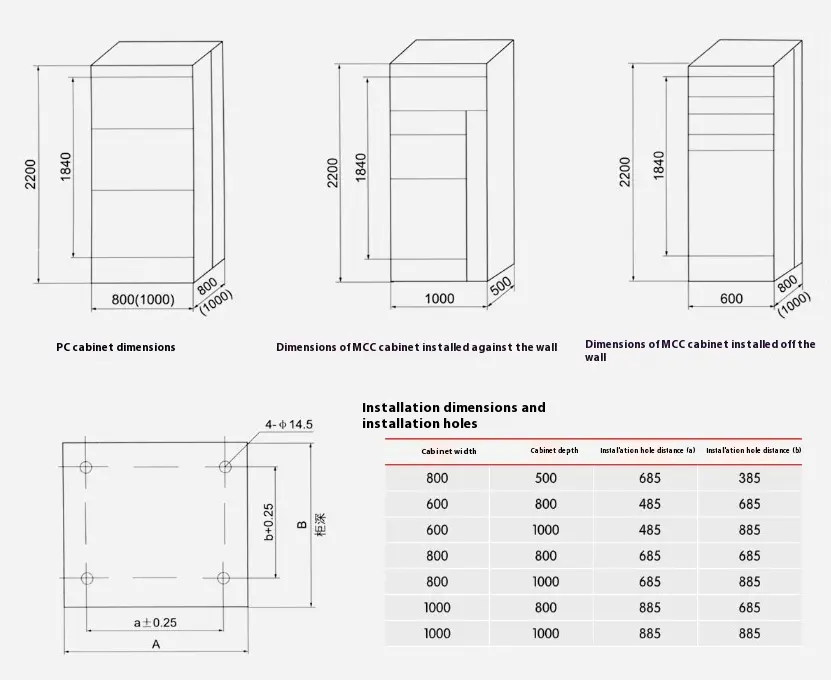

● LV Switchgear ümumi ölçüləri, quraşdırma ölçüləri

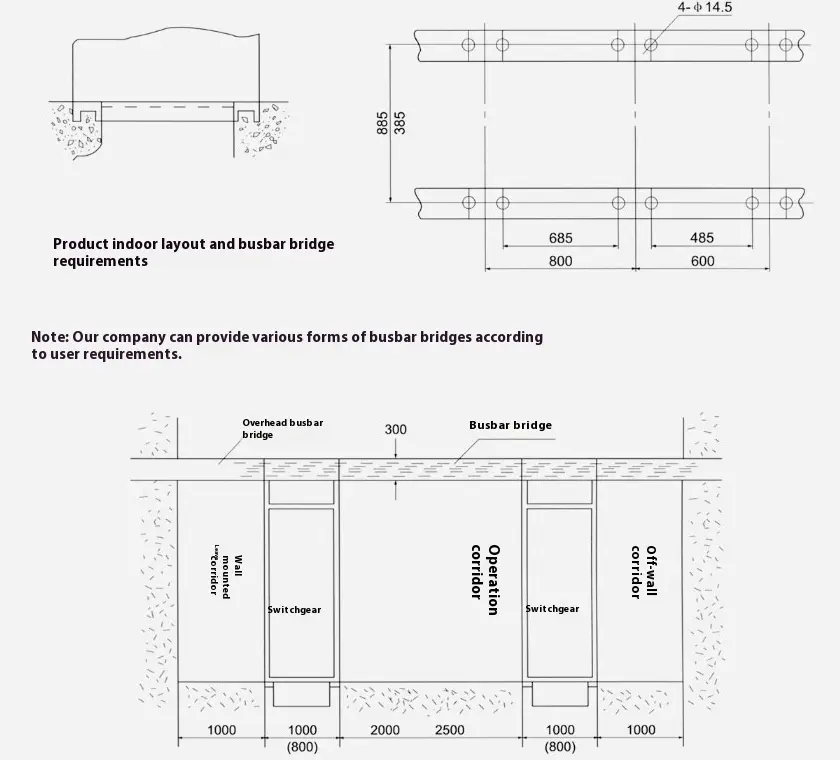

● GCK tipli LV SwitchGear quraşdırma Fondunun sxematik diaqramı
